Насосная станция своими руками: схемы подключения и правила монтажа

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

1. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Устройство и схема работы насосной станции

Типовые насосные станции водоснабжения для частного дома состоят из следующего набора базовых элементов:

• Напорный узел – это насос, поднимающий воду из скважины. Его мощность вычисляют, исходя из длины трубопровода, которая складывается из вертикальных и горизонтальных участков. Причем для подъема жидкости на метр по вертикали нужно то же усилие, что и для проталкивания воды по 10-метровому отрезку горизонтальной трубы.
• Гидроаккумулятор – емкость с контролируемым давлением. Вода из скважины заливается именно в гидроаккумулятор, который соединяется с домашним водопроводом. Объемы аккумулятора определяют, исходя из числа постоянных жильцов.
• Узел управления – набор датчиков и контроллеров, активирующих работу насоса в случае падения давления в гидроаккумуляторе.

Насос закачивает воду из скважины в гидроаккумулятор

Принцип работы насосной станции заключается в следующем: насос поднимает воду и закачивает ее в аккумулятор. Управляющий блок отслеживает уровень давления в накопительной емкости и отключает насос после заполнения аккумулятора. Когда потребитель открывает кран, давление в аккумуляторе падает. Если давление снижается до контролируемого блоком управления предела, насос снова включается, и весь цикл повторяется заново.

Причем наличие в системе накопительной емкости (гидроаккумулятора) позволяет уменьшить нагрузку на насос и оптимизировать энергопотребление напорного узла. Ведь подъем воды из скважины осуществляется лишь в случае падения давления в баке, а его емкости хватает на текущие потребности с большим запасом. Однако включенная в конструкцию емкость с водой усложняет процесс поиска правильного места для размещения станции.

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня, ванна)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров. Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
5. Прежде чем включить систему, агрегат заполняется водой.
6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Как работает?

Особенности

Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:

• расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
• место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
• при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.

При использовании насосных станций пользователь может столкнуться со следующими неприятностями:

• насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
• в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).

Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции

Как выбрать?

При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.

Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.

При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.

Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.

Виды

В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:

• насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
• погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
• канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.

Установка

Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.

Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце

Как подключить?

Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:

Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.

Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.

При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему. При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей

При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления. Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях. Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака. На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера. КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Технология монтажа насосной установки

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Подготовительные работы

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника. Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это защита от промерзания. Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности. При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

• При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
• Установка с внешним эжектором. На всас эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
• При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного). Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

Монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется. Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран. На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления. Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

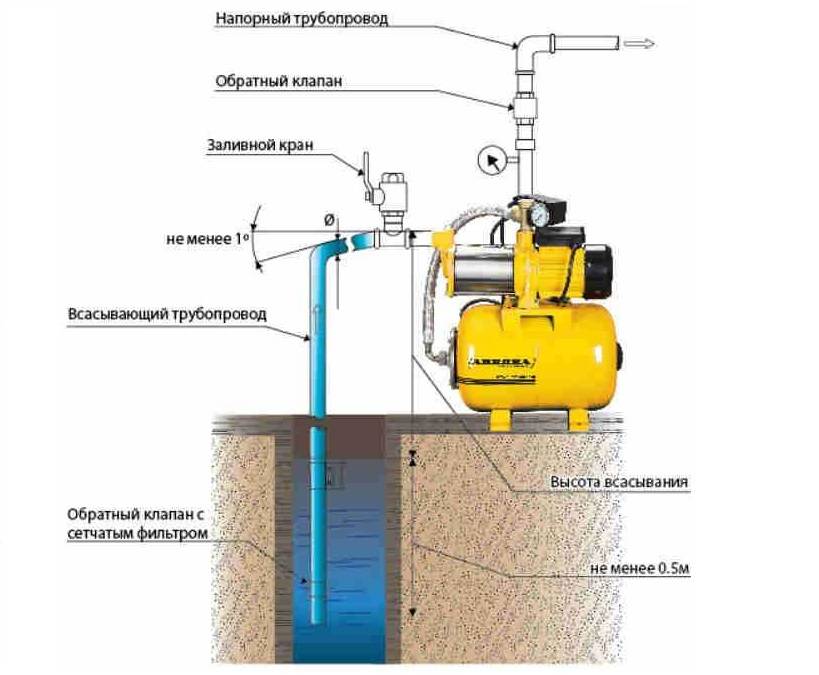

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Основные правила эксплуатации

Чтобы насосная станция служила в течение длительного времени, нужно соблюдать все правила эксплуатации. Рекомендуется регулярно проводить ее техническое обслуживание, проверять состояние узлов и деталей. Важную роль играет своевременное очищение фильтра грубой очистки.

После долговременного простоя, который на дачных участках как раз приходится на зимнее время, нужно проверить давление в соответствующем отсеке гидроаккумулятора, а при необходимости — подкачать воздух. Если станция используется только в летнее время, то до наступления первых заморозков из нее нужно слить воду.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Комплектация насосной станции

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Для того чтобы правильно провести сборку насосной станции по схеме и провести её монтаж, следует понимать, что именно входит в комплект агрегатного оборудования для колодца или скважины. Итак, основными элементами, обеспечивающими перекачку воды в систему водопровода, являются:

• Поверхностный эжектроный насос (не погружной) с основным и резервными помпами. Такой агрегат способен поднимать воду с глубины до 10 метров, что для колодца является оптимальным. При этом в сам колодец опускается только водозаборный шланг. Сам насос устанавливается снаружи.
• Сетка фильтра и обратный клапан.
• Гидроаккумулятор (резервуар ёмкостью от 20 до 500 литров). Такой гидробак поделен внутри на две части специальной мембраной. При этом одна часть предназначена для воды, вторая — для воздуха.
• Реле давления и манометр.
• Пластиковые трубы (ПВХ) и стальные фитинги для соединения всех элементов.
