Руководство по монтажу электрического теплого пола под линолеум

Пленочный инфракрасный теплый пол

Инфракрасный теплый пол под линолеум формируется из тонкой и достаточно гибкой пленки. Ее подключают к электросети, после чего она производит необходимое тепловое излучение. Данная система появилась на рынке строительных материалов относительно недавно, но обрела высокую популярность. Ее устанавливают под любое напольное покрытие без применения клеящих составов.

Инфракрасный пленочный тёплый пол монтаж

Для обустройства пленочного теплого пола нет необходимости заливать цементно-песчаную стяжку. Это позволяет произвести монтаж всей конструкции за несколько часов даже непрофессионалу. Пленочный теплый пол под линолеум – лучшее решение для деревянного основания.

Пошаговая инструкция устройства системы данного типа выглядит следующим образом:

Если на поверхности дощатого основания присутствуют щели или любые другие дефекты, его нужно застелить фанерными листами. Чтобы получить идеально ровную поверхность, рекомендуют использовать материал с замковым соединением. Фанеру крепят к основанию при помощи саморезов.
На основание сверху укладывается фольгированный утеплитель блестящей стороной кверху. Его крепят при помощи строительного степлера, а все стыки проклеиваются скотчем.
Пленка укладывается на подготовленное основание медной полоской вниз. Нельзя допускать наложение отдельных частей. Разрезать инфракрасную пленку нужно в месте, которое указывают производители. Другим образом это делать категорически запрещено. Отдельные полосы соединяются между собой параллельно.
Места разреза изолируются с применением битумной ленты.
В точке подключения электроцепи устанавливается контактный зажим. Одна его сторона должна находиться под пленкой, а другая – сверху медной полосы. После установки зажима он фиксируется с применением плоскогубцев.
Отдельные полосы пленки соединяются между собой при помощи скотча.
Подключение системы к сети и терморегулятору проводят в соответствии с инструкцией от производителей.
Поверх пленочного теплого пола укладывается плотная полиэтиленовая пленка. Все стыки изолируются скотчем.
Производится монтаж фанерных листов, по которым уже укладывается линолеум.

Как правильно выбрать под линолеум?

Каждый вид пола отличается особенностью монтажа и эксплуатационными характеристиками:

Водяной. Лучший вариант устройства в индивидуальном жилье. Но есть ряд ограничений или особенностей эксплуатации. Такое отопление актуально на больших площадях, тогда экономия при эксплуатации перекроет значительные затраты при устройстве. При монтаже следует предусмотреть регулируемый насос с коллекторным устройством. Такое оборудование позволит произвести параллельное подключение, а это гарант равномерного распределения тепла по всем комнатам.
В зависимости от модели насоса, схемы подключения (параллельная, последовательная), к какой линии смонтировано (обратка или подача) зависит КПД, который может быть от 50 до 80%. Расчет, подбор, монтаж оборудования следует доверить профессионалам. Это связано со множеством нюансов, которые требуется учесть и соблюсти. Причем систему теплого пола надо закладывать в мощность основного отопления. Иначе в дальнейшем производительности котла не хватит.
Электрический. Такое отопление может быть применимо в любом виде жилья. Для него следует предусмотреть отдельную проводку с кабелем подходящего сечения, УЗО, отдельный автомат в щитке. Все это обеспечит должный уровень пожарной безопасности при эксплуатации. Для таких полов требуется подготовка основания с гидроизоляцией и светоотражателями, заливка стяжки. Толщина ее будет 20 мм.
Важным является подбор терморегулятора. Он поможет устанавливать необходимый для линолеума минимум в 27°С. Трудность в монтаже может вызвать подбор сечения кабеля для проводки, подключение УЗО, автоматики. Эти работы обычно доверяют электрикам.
Инфракрасный. Эта система обогрева отличается минимальными затратами при монтаже: потребуется ровное черновое основание и светоотражатель толщиной 10 мм. Простота подключения позволяет его выполнить даже непрофессионалам. Пленочные системы хороши и тем, что максимальная температура нагрева — до 35-37°С, что не вызовет оплавление финишного слоя. А терморегуляторы позволяют выставлять оптимальную температуру в 27°С. Поэтому под линолеум рекомендуют именно этот вид отопления.
Еще один существенный плюс инфракрасных систем – при выходе из строя их легко отремонтировать или заменить на новую. А вот если выйдет из строя электрический или водяной пол, то потребуется разбивать и убирать стяжку, чтобы добраться и отремонтировать отопление.

Виды подложек

Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:

пробковая;
джутовая;
льняная.

Рассмотрим каждую отдельно.

Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:

экологичность – производится из натуральной пробки;
приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.

Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.

Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.

Важные особенности теплового режима

В принципе, для того, чтобы выбрать линолеум под теплый пол, иметь особенные знания и разбираться в свойствах материала не нужно.

Производители покрытия сами укажут вам, можно использовать их продукцию для системы теплого пола или нет. Как? Посредством маркировки.

Рядом с маркировочным знаком указывается и допустимая температура нагрева – ее нужно соблюдать обязательно. Для мармолеума ограничительная температура составляет около 27°C, выше этого предела его поверхность начинает размягчаться, плавиться, рваться.

Виниловый линолеум способен разогреваться до 29-30°C, после чего он может вспучиться, деформироваться или потерять цвет.

Также почти наверняка на выход попросятся фенолы и всяческие неприятные газы. Чтобы соблюдать необходимую температуру теплого пола вам придется обязательно приобрести качественный терморегулятор, который будет автоматически поддерживать заданный режим.

Монтаж подложки своими руками

Перед укладкой подложки на бетонную, цементную или каменную основу уложите пароизоляционную или полиэтиленовую плёнку, толщиной 0,2мм полосами, внахлёст друг на друга (25 см). Плёнка должна находить на стену на высоту 1,5-2 см.

Если укладываете на деревянную поверхность, плёнка не нужна.Плиты подложки укладывайте в том же направлении, что и панели ламината или паркетной доски в шахматном порядке. Стыки проклейте строительным скотчем. Плиты и рулоны подложки укладывайте встык. Они не должны находить друг на друга.

Соедините их клеящей лентой.Вдоль стен оставьте деформационные швы.Если одна из поверхностей плиты рифлёная, укладывайте ею вниз.Если одна из поверхностей рулона с алюминиевым слоем, укладывайте алюминиевой фольгой вверх. Это предотвращает её повреждение на острых неровных точках бетонного пола. Все плиты плотно соедините друг с другом клеящей алюминиевой лентой.Укладывайте подложку без приклеивания к основанию.

Существуют 2 подхода:

Основанием под панели является подложка, укладываемая на бетонный пол, в котором размещено отопление пола. В таком случае следует применять тонкую подложку 2 — 3 мм так, чтобы не слишком изолировать отопление пола от помещения, которое оно должно отапливать.

Основание, как экран калорифера, а по сути дела под ним.

Подложка укладывается тогда непосредственно не под панель ламината, а под трубопроводы отопления пола. Чем больше его изоляционная способность, тем лучше (так, чтобы как можно больше тепла отражалось от основания вверх и шло в помещение, которое должно отапливаться). В этом варианте лучше всего применять подложку с алюминиевым слоем.

После того, как Вы правильно постелили подложку, можете приступать к укладке напольных покрытий своими руками.

Линолеум на теплый пол

В качестве покрытия для теплого пола линолеум не слишком популярен. Виной тому стойкое мнение потребителей, что при нагревании он выделяет вредные вещества – фенол, толуол, винилхлорид и т. д.

Такое развитие событий вполне возможно, но только при определенных факторах.

Например, при использовании неподходящей марки линолеума или при несоблюдении рекомендованных производителем температурных режимов.

Если же подойти к проблеме выбора с умом, то линолеум для теплого пола может стать столь же удачным приобретением, как и «традиционные» плитка или паркет.

Как выбрать тип нагревателя для пола

В практике устройства теплых полов в качестве нагревающих элементов используются нагревательные маты, кабели и пленки.

У каждого из них есть свои достоинства и недостатки, особенности технологии монтажных работ. Нужно лишь подобрать оптимальный для себя тип нагревателя и способ укладки:

При укладке нагревающего кабеля требуется применение бетонной стяжки. Такой тип нагревателя лучше подойдет под керамическую плитку;
Термомат теплого пола это тот же нагревающий кабель, но закрепленный на специальной сетке – мате. Бетонная стяжка не требуется, керамическую плитку укладывают прямо на слой клеевого состава;
Инфракрасную пленку легко уложить своими руками. Стяжка не нужна. По времени и материальным затратам это самый бюджетный вариант.

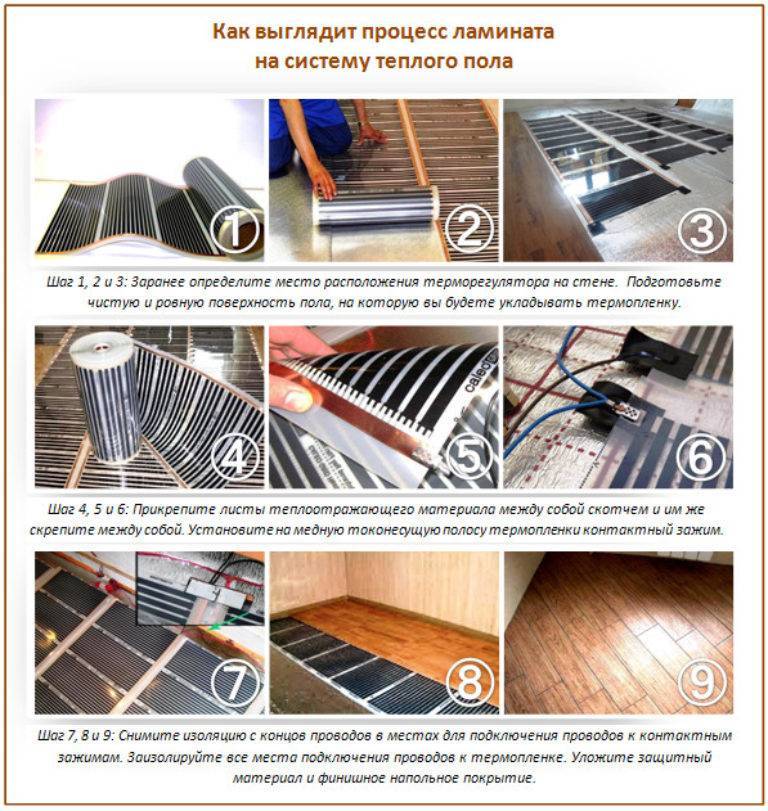

Технология укладки пленочного теплого пола

Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.

Для желающих выполнить работы своими руками, приведем технологию монтажа.

Монтаж

Пошаговый алгоритм выполнения монтажных работ следующий:

в соответствии с длиной помещения пленка режется в размер по обозначенным полосам

Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.

Пленка режется по отметке.

свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;

Изоляция освободившегося контакта.

пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;

К токоприводящей полосе подсоединяется клемма.

Лепестки обжимаются.

концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;

Провода подключаются к клемме.

оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;

Изоляция мест подключения электроэнергии.

Пленка поднимается, с обратной стороны заводится термодатчик.

Датчик крепится скотчем к пленке.

под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
пленка повторно крепится к фольге;
под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
спрятанные клеммы и провода проклеиваются металлизированным скотчем.

Подключение к электросети

Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.

Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.

Принципиальная схема подключения к сети, где:

красный провод — плюс;
голубой — минус;
зеленый — земля.

Подключение терморегулятора

Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.

Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.

Схема одностороннего подключения с пересечением проводов.

Двухсторонняя схема подключения.

Особенности монтажа электропола под линолеум

Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.

Идеально подходит для линолеума инфракрасная пленка, так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.

Один м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия

Если линолеум подвергнется большим температурам, он может:

поменять цвет;
стать более эластичным, что приведет к разрывам;
издавать неприятный запах и вредные пары;
деформироваться.

Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.

Необходимые меры предосторожности

Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:

монтаж начинается только после отключения электроснабжения;
тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
инфракрасную пленку нельзя накладывать друг на друга;
температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.

Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.

Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!

Подбор нужных материалов

Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.

Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.

Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.

Необходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола

Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.

Какой линолеум можно применять для обустройства теплого пола?

Существуют следующие типы линолеума в зависимости от состава:

мармолеум. Содержит в своем составе преимущественно натуральные волокна. Материал выпускают с основой в виде нетканых полотен или обычной ткани. Мармолеум отличается экологичностью, огнестойкостью, долговечностью, не деформируется после укладки, не притягивает пыли и легко очищается;
поливинилхлоридный. Выпускается на вспененной, тканевой, нетканой, теплоизоляционной основе или безосновным. Он может быть одно- или многослойным. При повышенной температуре поливинилхлоридный линолеум имеет способность деформироваться. Также во время эксплуатации он может выделять специфический запах резины;
глифталевый. Отличается высокими тепло- и звукоизоляционными свойствами. Со временем немного деформируется;
коллоксилиновый. Безосновный тонкий материал. Отличается высокой эластичностью и влагостойкостью. Существенный недостаток – возгораемость;
гетерогенный. Многослойное покрытие. В качестве основы выступает стекловолокно. Также в составе материала может присутствовать слой из ПВХ, полиэфира и других веществ;
релин. Материал состоит из резины, а отдельные слои скрепляют битумом. Релин отличается высокой эластичностью, влагостойкостью.

При выборе линолеума для устройства теплого пола необходимо обращать внимания на рекомендации производителей. На упаковке должна размещаться маркировка, которая указывает на возможность применения материала в условиях повышенной температуры.

Преимущества линолеума

Также на эффективность работы системы напрямую влияет толщина покрытия. Чем она меньше, тем больше тепла способен пропустить линолеум. Но в данном случае необходимо внимательно отнестись к подготовке поверхности. Она должна быть идеально ровной без дефектов. Они будут хорошо проявляться через тонкое покрытие.

Монтаж теплого пола

В этом разделе статьи мы даем поэтапную инструкцию устройства электрического теплого пола:

Есть специальная технология расчета мощности пленочного нагревателя. Мы описали эти расчеты в отдельной статье и вам нужно будет воспользоваться ими для правильного выбора типоразмера пленки, исходя из площади комнаты;
Перед тем как начинать настил пленки теплого пола нужно удалить старое покрытие и при необходимости выровнять поверхность пола небольшой стяжкой;
После застывания стяжки покрываем пол слоем теплоизолирующего материала. Обычно для этой цели используют пенополистирол;

Следующий слой – теплоотражающий. Для этой цели используют металлическую фольгу. Но практичнее будет использовать пенофол

Это комбинированный материал, состоящий из фольги и теплоизолирующего слоя;
Нарезая пленку на отрезки нужного размера, обратите внимание, что ее можно резать только в специально указанных местах;
При настиле пленки на поверхность пола не забудьте о трех важных ограничениях: нельзя настилать пленку теплого пола внахлест и оставлять свободное пространство не менее 30 см вокруг других типов нагревающих устройств, во избежание перегрева, и не стелить пленку в тех местах, где должна стоять мебель;

Подсоедините нагревательную пленку теплого пола к регулятору температуры, установите датчик температуры как показано на схеме внизу, подключите всю систему к электросети и проверьте ее работоспособность;
Убедившись, что пленка нагревается и термостат исправно выполняет свою функцию, можно покрыть пленку слоем фанеры. Это необходимо для того, чтобы защитить пленку от механических повреждений;
Поверх фанеры укладывается покрытие и, при включенном обогреве, делается первоначальная подгонка его размера. Затем, линолеум оставляют как есть, для усадки. Через несколько дней можно окончательно подрезать линолеум по размеру и посадить его на клей.

На этом монтаж пленочного нагревателя под линолеум можно считать завершенным. Остается лишь настроить термостат на температуру не выше 30 С.

Цена

Линолеум сам по себе – один из самых бюджетных стройматериалов.

Его цена за 1 м2 колеблется от 144 до 500 руб.

Натуральные сорта будут стоить 600 — 700 руб. за м2.

Если сравнивать цены на электрические маты и плёнки, то дороже всего обойдётся кабель, выполненного для сухой стяжки (от Davi) – около 7 тыс. руб. за кв. м.

На втором месте: стержневые и кабель в матах. Они стоят в районе 3 тыс. руб.

Дешевле всего обойдётся ИК-плёнка. Около 1100 — 1500 руб. за м2. В общую стоимость ремонта также нужно включить затраты на монтаж бетонной стяжки.

Инфракрасная плёнка, как и маты, продаётся готовыми комплектами, куда входят крепёж, инструкция, провода и т. д. Дороже всего стоят комплекты, рассчитанные на малые площади.

Но чем больше квадратура, тем цена ниже. Так что покупать лучше сразу много плёнки.

Подведём итоги

Среди видов линолеума, самым подходящим для тёплого пола, является либо натуральный, либо ПВХ без подложки. В любом случае, поднимать температуру более 30 °С будет нельзя, поэтому обогрев станет дополнением к радиаторам, а не основным источником тепла.

Выбирая между электрическим и водяным способом обогрева, предпочтение всё чаще отдают электрическому, за простоту и универсальность.

Среди электрических вариантов несомненный лидер – инфракрасный плёночный пол. Монтировать его без стяжки удобно и быстро, к тому же он отлично сочетается с линолеумом.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.
