Материал наконечника
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Плюсы обжатия проводов наконечниками
- обжатый наконечником конец провода считается воздухонепроницаемым
- гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
- луженная поверхность наконечника – надежная защита от воздействия окружающей среды
Назначение и область применения
Алюминиевые и медные наконечники для кабелей
Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.
Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Маркировка наконечников для проводов
Расшифровка маркировки наконечника
Маркировка изделия отличается в зависимости от производителя, который специализируется на выпуске наконечников. Некоторые из них отдают предпочтение полной буквенно-цифровой маркировке, а другие же используют только цифровые значения.
Маркировка и конструктивные особенности зависят от стандарта, на основании которого он был изготовлен. Самыми востребованными и распространенными считаются отечественные и европейские стандарты типа ГОСТ 23981-80, ТУ и din.
- Типы наконечников: гильза – Г, кольцевой – К, трубчатый – Т, штыревой – Ш.
- Конструкция: разрезной – Р, папа – П, мама – М.
- Дополнительное оснащение виниловой изоляцией: комбинация ВИ или В.
Требования к технологии соединения и оконцевания кабельных жил
- Качество и надежность всей муфты во многом определяется качеством крепежа соединительных гильз (или кабельных наконечников).
- Размер выбранных наконечников и гильз должен соответствовать сечению, классу гибкости и типу кабельных жил.
- Выбор модификации наконечников, аппаратных зажимов и соединительных гильз (алюминиевые, медные без покрытия, медные луженые, алюмомедные и проч.) определяется типом кабеля, типом и геометрией вводного устройства, условиями эксплуатации и т.п.
- Перед началом монтажа внутренняя поверхность соединительных гильз и кабельных наконечников, предназначенная для контакта с токопроводящей жилой, должна быть зачищена наждачной бумагой от окисловых пленок и обезжирена.
- Применение специальных антикоррозийных токопроводящих паст, наносимых на контактные поверхности, значительно улучшает контакт соединения и обеспечивает его долговременную надежность.
- При монтаже наконечников и гильз методом опрессовки используйте только специальный профессиональный инструмент! Предпочтительно использование гексагональных матриц обжима .
- После того, как пресс-клещи достигнут заданного давления, выдержать усилие в течение 1 -2 секунд для снятия эффект а “деформационной упругости” металла.
- При использовании “механических” наконечников и гильз с болтами со срывной головкой необходимо удерживать соединители (газовым ключом или специальным прижимным устройством) в момент затяжки болтов, предохраняя кабельные жилы от деформации.
Обжим двойного наконечника
Подключение к фазе нескольких проводов требует их подсоединения на один контакт. Например, устанавливая модульные автоматы, их соединяют между собой перемычками. В этом случае на один контакт автомата припадает два кабеля. Если их обжать одиночными наконечниками, то два штыря подсоединить к одному контакту автомата будет проблематично. Здесь удобно использовать НШВИ, предназначенный для двух проводов.
Сам процесс обжима похож на предыдущий вариант. Только внутрь широкого манжета вместо одного провода вставляют два.
Делать обжим двойного наконечника удобно кримпером. Эти пресс клещи подойдут для опрессовки и одиночной втулки. Обжим кримпером двойного наконечника делают матрицей на размер больше. Например, для сечения двойного наконечника 4 мм2 подойдет матрица сечением 6 мм2.
Случается, что под рукой во время монтажа не оказалось конструкции двойного типа. Как выход из сложившейся ситуации, можно использовать одиночную втулку большего диаметра. Главное, чтобы внутрь поместились два провода.
Перед тем как установить наконечник штыревой втулочный изолированный НШВИ надо помнить, что производитель данной электротехнической продукции в инструкции указывает соотношение сечения гильз и жил проводов. Все эти параметры при монтаже надо соблюдать. Вконтакте
Как обжать наконечники для проводов без инструмента
Напоследок немножечко вредных советов. Если вы задумываетесь над вопросом, как обжать наконечники для проводов без специализированного инструмента, то для этого существует ряд способов. Однако имейте в виду, что не один из них не гарантирует надежного соединения,а ответственность за последствия таких работ будете нести только вы сами.
Можно попробовать «обжать» провод наконечником при помощи кернера – стержня круглого сечения, один конец которого заточен под конус. В крайнем случае, вместо него можно использовать гвоздь большого размера. Наконечник со вставленным в него проводником укладывается на плоскую жесткую поверхность, а кернером посредством аккуратных равномерных ударов молотка в нем делаются точечные вмятины с двух сторон.
Кроме того, вы можете соединить конец провода с наконечником посредством пайки. Данный способ нельзя назвать обжатием, однако он относительно прост и надежен в своем исполнении. Конец провода и внутреннюю поверхность наконечника следует предварительно залудить, а в верхней части последнего необходимо просверлить небольшое отверстие. Далее конец кабеля заводится внутрь наконечника, а получившаяся конструкция обматывается слоем стекловолоконной ленты.
После этого необходимо осуществить подогрев соединения газовой горелкой, иначинать заливать внутрь через проделанное отверстие расплавленное олово. При равномерном прогреве оно будет беспрепятственно протекать внутрь и проникать между жилами проводника и стенками наконечника, а слой стекловолокна не даст олову вытечь наружу.
Классификация по материалу изготовления
Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.
Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:
- медные гильзы;
- гильзы соединительные луженые;
- комбинированные;
- изолированные.
Медные
Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.
Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2
Луженые
Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.
Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.
Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием
Комбинированные
Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.
Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.
Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.
Изолированные
Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

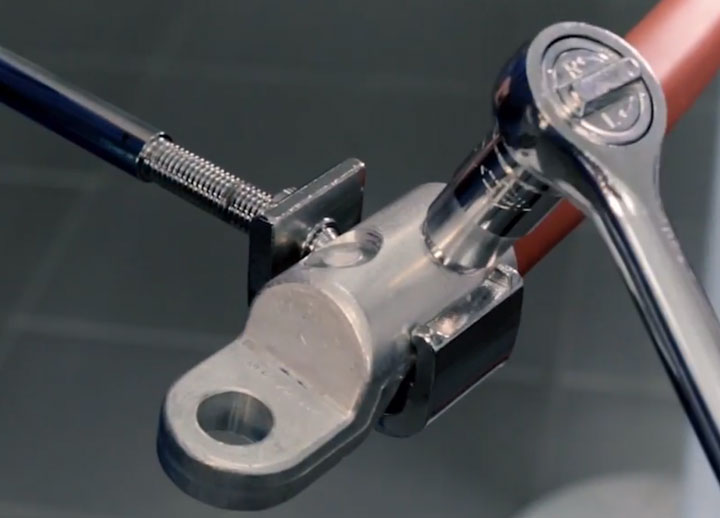

Проушины для болтов со срезной головкой, угловое положение. Euroseries
Наконечники для болтов со срезной головкой с угловым положением НБЕ — универсальные кабельные наконечники, евросерия с X-образным (угловым) расположением болтов с отрывными головками, согласно европейским стандартам стандарты.
Наконечники предназначены для заделки жил кабеля любого типа (круглые и секторные, одно- и многожильные, медные и алюминиевые кабели) на напряжение до 10кВ включительно.
В отличие от кабельных наконечников и соединителей одного размера для обжима, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут использоваться для монтажа на кабелях разных размеров.

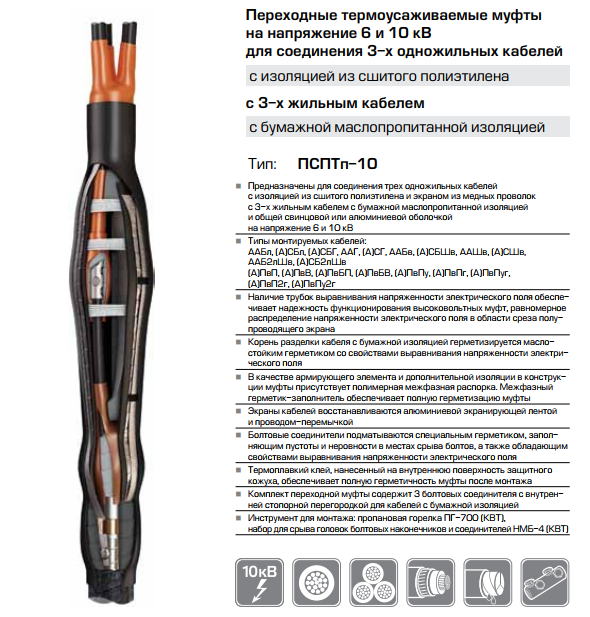

Эта особенность привела к популярности использования болтовых наконечников и соединителей в конфигурации термоусаживаемых кабельных комплектов (концевых муфт и соединений).

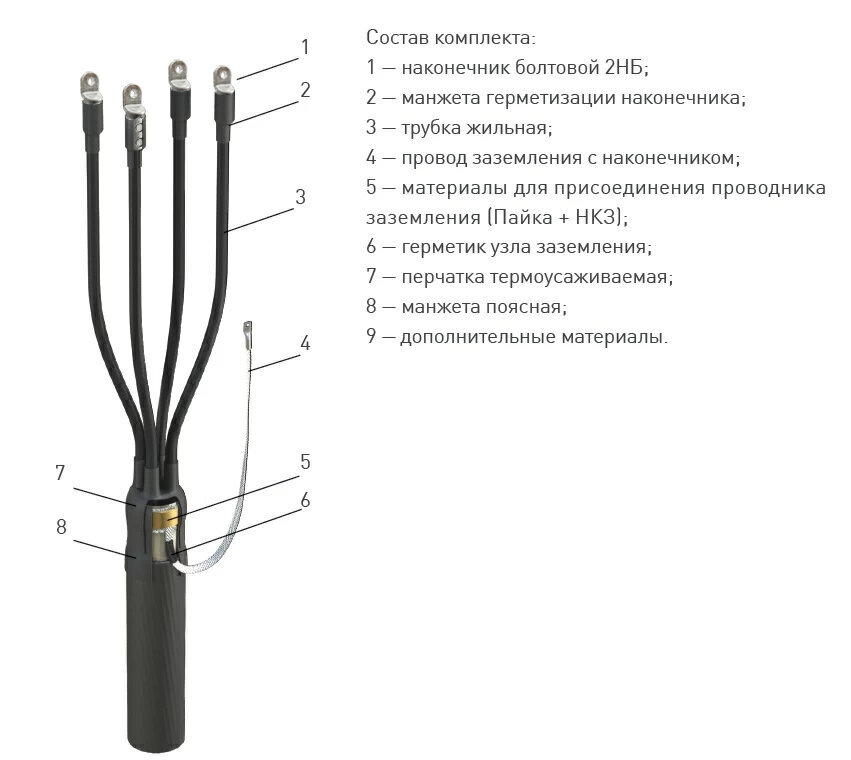

По умолчанию в стандартной комплектации комплектов HS кабеля «КБТ» используются наконечники и соединители с рядным расположением болтов (типа НБ и СБ).При необходимости комплект HS также может быть укомплектован болтами углового положения с проушинами -Euro-серия (тип НБЕ и СБЕ).
Завод «КБТ» — единственный в России серийный выпуск не только термоусадочных комплектов (муфт и муфт), но и всех видов кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и снизить их стоимость.
Современная роботизированная система станков с ЧПУ обеспечивает неизменно отличное качество и точно выверенные размеры всей партии продукции, а также исключает возможное влияние человеческого фактора на производстве.
Расположение болтов под углом 50 ° относительно друг друга значительно увеличивает площадь пятна контакта жилы кабеля с наконечником, улучшая качество всего соединения и снижая вероятность отказа в аварийных ситуациях.
Отверстие для ввода жилы кабеля в болтовые наконечники НБЕ смещено от центральной оси для обеспечения требуемых прочностных характеристик в зоне крепления болтов.
Вся внутренняя цилиндрическая поверхность наконечников KBT имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между разъемом и сердечником кабеля.
При установке на алюминиевые кабели поверхность зубчатого колеса врезается в сердечник кабеля, разрушая поверхностный слой оксида
Лопастная часть болтовых проушин смещена относительно центральной оси корпуса, что обеспечивает удобство подключения кабельной линии к шинам экранных устройств.
В отличие от дешевых аналогов, все болтовые проушины KBT (кроме самого маленького размера — 10-25мм2) комплектуются 2-мя и 3-мя болтами (начиная с размера 300 мм2), что позволяет обеспечить высокую механическую прочность соединения и качественное электрический контакт.
Особая конструкция болтов «КБТ» предусматривает наличие не одной, а двух разрывных «шейек» с заданными моментами разрыва головок.
Из-за двухуровневого расположения «горловин» излом головки болта всегда происходит ровно или ниже поверхности корпуса соединителя.
Это устраняет необходимость шлифования острых кромок, образовавшихся после поломки болтов с одной шейкой, и значительно сокращает время установки.
Проушины для болтов
«KBT» изготовлены из специального алюминиевого сплава с высокой электропроводностью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием сортамента.
Типы наконечников под опрессовку

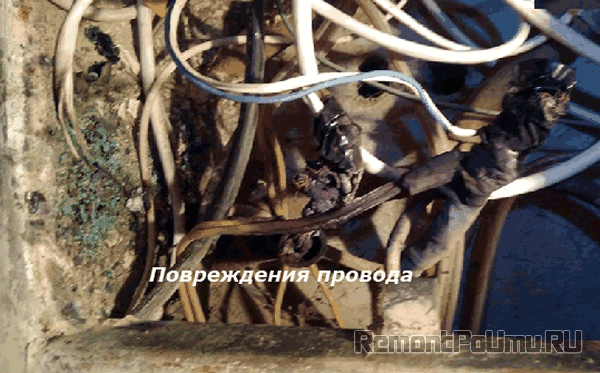

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Качественный контакт в соединении, переходное сопротивление:
Качественный контакт в соединении, переходное сопротивление
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.
Наконечники
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
Алюмомедный наконечник
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Наконечники НШВИ
Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.
Обжимной наконечник для провода НШВИ:
Обжимной наконечник для провода НШВИ
Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.
Особенности работы с НШВИ
Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:
- выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
- на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
Как возникают гальванические процессы в контактах проводов и чем они опасны: краткие выводы электрохимии
Ученые указывают на химическую активность разных металлов в электролитах: одни из них очень мощно отдают свободные электроны (обладают улучшенной окислительной способностью) и создают движение ионов или электрический ток, а другие – менее активны, но усиленно восстанавливаются, принимая свободные электроны.
По этому принципу работают батарейки, аккумуляторы, другие устройства и приборы гальваники.
Все эти процессы наглядно представлены в графическом виде электрохимического ряда напряжений металлов.
Домашнему мастеру вполне достаточно этих сведений. Крупным специалистам, экспертам и перфекционистам рекомендую обратиться к межгосударственному стандарту ГОСТ 9.005-72, который рассматривает металлы, сплавы, металлические и неметаллические органические покрытия в единой системе защит от коррозии и старения, указывает правила их эксплуатации.
С его помощью можно узнать величину стандартного электродного потенциала для каждого металла. Например, у меди (Cu) он составляет +0,337 вольта, а алюминия (Al) – —1,660
Обратите внимание на противоположные знаки: плюс и минус
Такого разрушения можно избежать. Для этого на практике используют два технических приема:
- создают плотное прилегание между медью и алюминием, которое работает в полностью герметичной среде без доступа воздуха. Этим исключается проникновение на контактное место влаги, растворенной в воздушных массах. Когда электролита нет, то ионы отсутствуют, а гальваническая реакция невозможна;
- медь и алюминий подключают через металл с промежуточной активностью из ряда напряжений. Чаще всего это железо, но не никелированное. Ибо никель находится близко к меди и сам будет активно создавать гальваническую пару.
Естественно, что для повышения надежности работы электрического контакта оба способа применяют комплексно, то есть вначале выполняют присоединение через промежуточный металл, а потом все надежно герметизируют, защищая электрооборудование от воздействия влажности атмосферного воздуха.
Однако среди электриков есть категория людей, которые мне могут возразить, объясняя, что они делают скрутку этих проводов и она работает годами.
Частично они правы. Такая скрутка может долго служить, если она работает в очень сухом помещении и по ней практически не течет ток нагрузки.
Например, скрутка жил кабеля используется для освещения туалета светодиодной лампочкой на 7 ватт, которая включается несколько раз в сутки на короткое время.
Важно учитывать, что при нагреве все проводники имеют разный коэффициент расширения. К тому же алюминий наиболее пластичен
Он легко меняет свою форму, а при охлаждении сохраняет ее, чем непосредственно снижает ужим и напрямую увеличивает переходное сопротивление.
Поэтому если с помощью скрутки подключены силовые выключатели, лампы накаливания в люстре или розетка, через которую будет питаться электрочайник, пылесос, обогреватель с нагрузкой хотя бы 2 киловатта, то происходит окисление: результат предсказуем.
Чем больше нагрузка, тем быстрее в месте скрутки проводов появляется слой, образующий пленку коррозии. Развиваются разрушительные процессы. Со временем они повредят электрическое сопротивление цепи.
Даже расчетный ток нагрузки со временем вызовет повышенный нагрев места скрутки, который вначале перегреет изоляцию кабеля, а затем станет причиной ее возгорания. Огонь может перекинуться на здание.
