Монтаж распаечной коробки для наружной и скрытой проводки

Характеристики

Канал «ПРОМРУКАВ» рассказал о технических характеристиках распределительных устройств.

По характеристикам распределительные коробки отличаются между собой:

материалом изготовления;
габаритными размерами.

Материал

Чаще всего распределительные коробки производятся из пластмассы.

Использование этого материала для производства обусловлено следующими преимуществами:

пластик обладает отличными диэлектрическими характеристиками;
пластмасса — более дешевый по стоимости материал, что в целом снижает себестоимость продукции;
благодаря пластику производитель может выпускать распредкоробки в любых формах и габаритах;
пластмассовые устройства можно дополнительно укомплектовать прорезиненными уплотнительными элементами, установочными планками, а также болтами;
изделия, выполненные из пластика, характеризуются высоким ресурсом использования благодаря тому, что в ходе эксплуатации этот материал не разрушается.

Металлические устройства обладают более высокими эксплуатационными свойствами. Благодаря этому их монтаж возможен в складских помещениях, а также производственных ангарах и цехах. Одним словом — в любых местах, где нужно жестко зафиксировать кабели и предотвратить негативное воздействие внешних факторов. Выполненные из металла устройства обычно ставятся методом штамповки с дальнейшей грунтовкой и окраской. Крышка крепится на изделии посредством винтового соединения, а высокая герметичность коробки достигается благодаря использованию уплотнительных элементов и прорезиненого уплотнителя.

Размеры

Устройства для скрытой проводки бывают размерами:

100х100х50;
80х80х40;
200х150х80;
240х190х90 и других.

Габаритные размеры устройства будут разными в зависимости от формы, в которой выполнен девайс — круглой либо прямоугольной. Глубина круглой коробки может составить 4-5 см, а диаметр — от 6,5 до 8 см.

Размеры прямоугольных могут быть такими:

глубина устройства в зависимости от типа и производителя составит от 3,5 до 9 см;
длина девайса может быть от 4,3 до 38 см;
ширина устройства — от 7 до 30 см.

Андрей Калугин в ролике рассказал о распределительных коробках разных размеров и видов.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

выше плинтусов на 15-20 см;
ниже потолка и балок на 20-30 см;
от углов на расстоянии 10 см;
в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Конструктивные особенности

Изделие по назначению должно обладать небольшими габаритами и обеспечивать эффективную и качественную изоляцию соединительных мест проводки от негативных воздействий. Большая часть устройств, представленных на рынке, обладает округлым, квадратным либо прямоугольным корпусом, в котором имеются технологические отверстия для прокладки электроцепей внутрь.

Устройства для внешнего монтажа обладают разными типами фиксации к стене:

на корпусе могут иметься внешние отверстия;
устройство оснащается внутренними отверстиями для крепления;
внешние устройства могут использоваться для монтажа на специальных натяжных линиях и оснащаться специальными креплениями для фиксации на тросе.

Во внутренних устройствах монтаж фурнитуры осуществляется в самой стене либо гипсокартоне. Основная особенность изделий для стен из бетона состоит в возможности крепления посредством шпаклевки или штукатурки. Для лучшей фиксации применяются специальные удерживающие элементы, расположенные на наружной стороне устройства. Крепление к гипсовой перегородке может быть произведено посредством болтов, которые устанавливаются через отверстия в нижней части изделия.

Фиксация внешней крышки обычно осуществляется посредством защелок или болтов. Простые по конструкции внутренние изделия можно зафиксировать посредством специальных защелок. В некоторых устройствах может быть реализована технология защитного заземления. Такие девайсы оснащаются специальной планкой с отверстиями, она используется для качественной фиксации электроцепи заземления.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Классификация

Классификация такого наименования изделий, как распределительная коробка, чаще всего проводится по типу монтажа:

Для скрытой проводки

Она предназначена для установки в месте соединения проводов в специальном проеме стены или пустотах перегородок, таким образом, чтобы проводка, проложенная в специальных каналах или просто скрытая штукатуркой, не выходила наружу. Крышка такого изделия после монтажа и соединения отводов также скрывается под штукатуркой или шпаклевкой.

Для открытой проводки

Открытое расположение распределительного узла предусматривает закрепление поверх поверхности стены как самой коробки, так и коробов для прокладки электрических проводов. Такой вариант в основном присутствует в оборудовании электропроводки офисных, промышленных и коммерческих помещений.

В частном домостроении, наружная проводка это в основном подсобные и технические помещения. Удобство наружного варианта – это быстрый доступ к месту соединения проводов, что делает их незаменимыми для помещений с большим количеством потребителей.

Данное разделение во многом отражает основную, но не самую полную классификацию признаков данного изделия. Вместе с тем, именно такая классификация является на сегодня основной для большинства продавцов и потребителей.

Кроме классификации по типу монтажа, существует классификация по назначению и степени безопасности данного оборудования. Такой вид разделения существует для специальных помещений и обеспечивает наибольшую степень безопасности для данного вида помещения – защиты электрооборудования от воздействия среды внутри помещения.

Данная классификация более глубоко раскрывает назначение распределительных коробок электросети, при этом, каждый класс имеет свои особенности:

Обычные защищенные распределительные коробки – могут применяться как в обычных помещения, так и производственных помещениях, они рассчитаны на стандартное напряжение 220 В, чаще всего имеют крышку без резиновой прокладки, а места ввода имеют стандартные резиновые уплотнители.
Пылезащищенные коробки предназначены для установки в помещениях с высоким содержанием пыли или иных пылеватых частиц, проникновение которых внутрь корпуса может негативно влиять на работу всей системы электроснабжения.
Брызгозащищенные варианты предназначены для помещений с высокой влажностью воздуха, они имеют специальную резиновую прокладку и резиновые уплотнители, обеспечивающие надежную защиту соединения проводов от проникновения влаги внутрь.
Пожаростойкие, повышенной прочности. В помещениях, где проводятся взрывоопасные работы, используются легко воспламеняемые жидкости и материалы, требования безопасности должны быть обеспечены на наивысшем уровне, именно для таких помещений и устанавливаются коробки, обеспечивающие надежное крепление как самих проводов, так и удержание их в специальных зажимах внутри монтажного отсека.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

повышение уровня пожарной безопасности;
эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Как установить распределительную коробку

Сегодня, Енот Электрик расскажет вам о нескольких способах установки распределительной коробки в бетон. Электрическая коробка изготовлена из металла или пластика в виде небольшой емкости. Внутри этой емкости во время монтажных работ в помещении соединяют все группы проводников.

Основное назначение распределительной коробки:

Возможность обслуживания и доступ к ремонту домашней электросети. В случае выхода из строя комнатной проводки вместе с розеточной группой существует возможность без проблем устранить все неполадки.

Доступность присоединения новых линий к комнатной электропроводке. Имеется в виду возможность установки розеток, если необходимы дополнительные. Это избавляет от необходимости протягивания новых кабелей от основного щитка — достаточно будет лишь создать дополнительную трассу от распредкоробки.

Можно обеспечить по всему помещению равномерное распределение электрической энергии за счет создания дополнительных направлений электросети и соединить их в одно целое.

Из вышесказанного можно сделать вывод, что правильная установленная распределительная коробка играет важную роль при монтаже электропроводки как в доме, так и в любом другом помещении.

Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

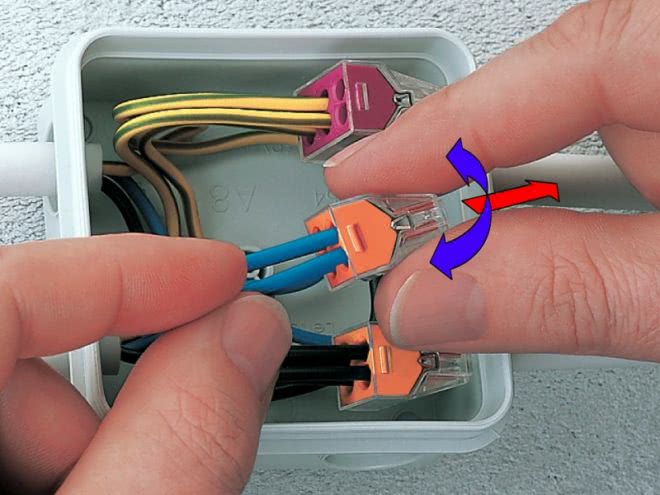

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

https://youtube.com/watch?v=pCCV7mVROjo

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

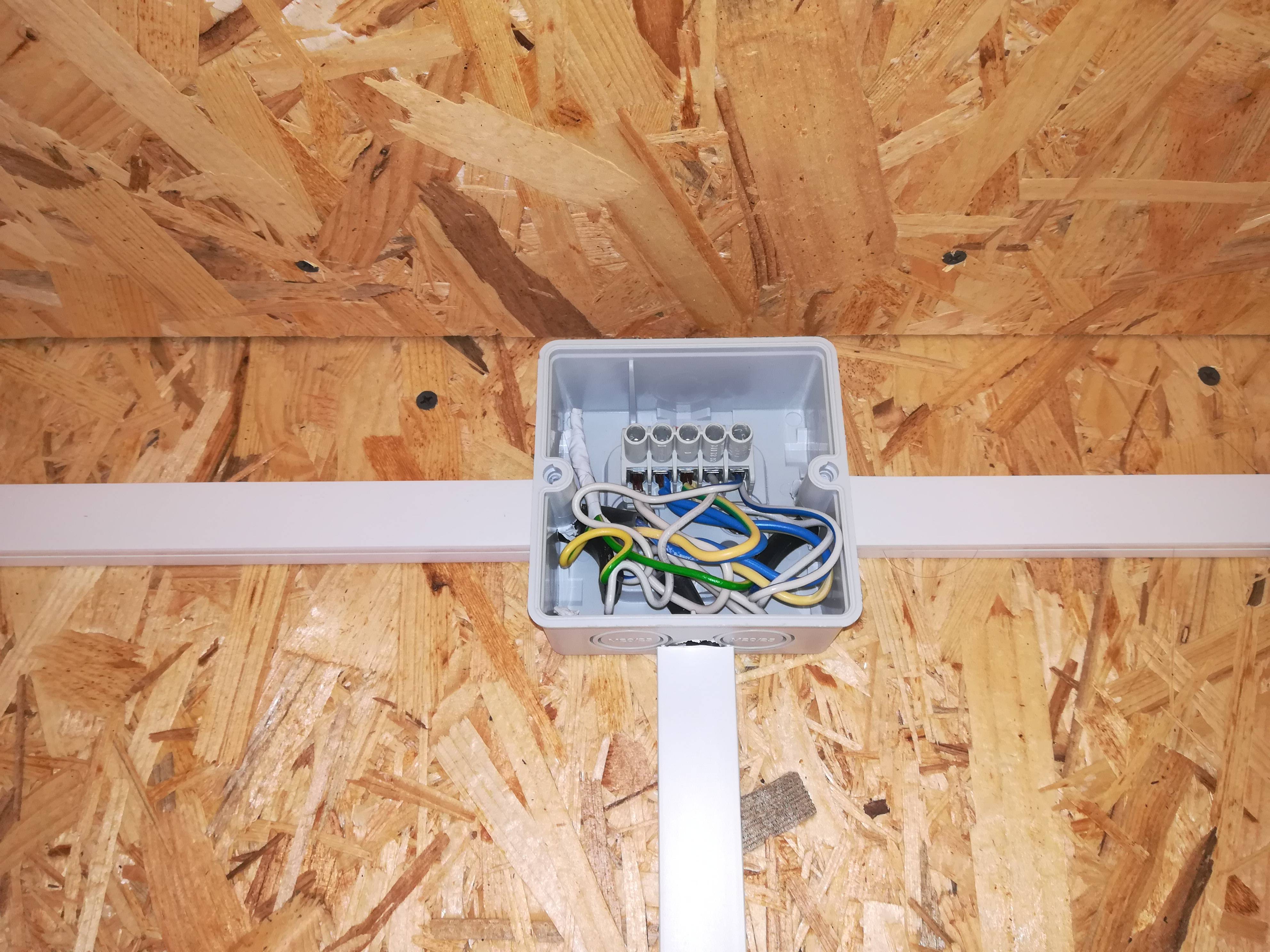

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

выбирают кабель-канал, который соответствует количеству проводов и их сечению;
снимают крышку и крепят коробку канала к поверхности на саморезы;
в местах соединения кабелей ставят распределительные коробки;
основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
кабель укладывают в канал, закрывают крышкой;
концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
протягивают кабель сквозь трубу и проверяют изоляцию;
соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

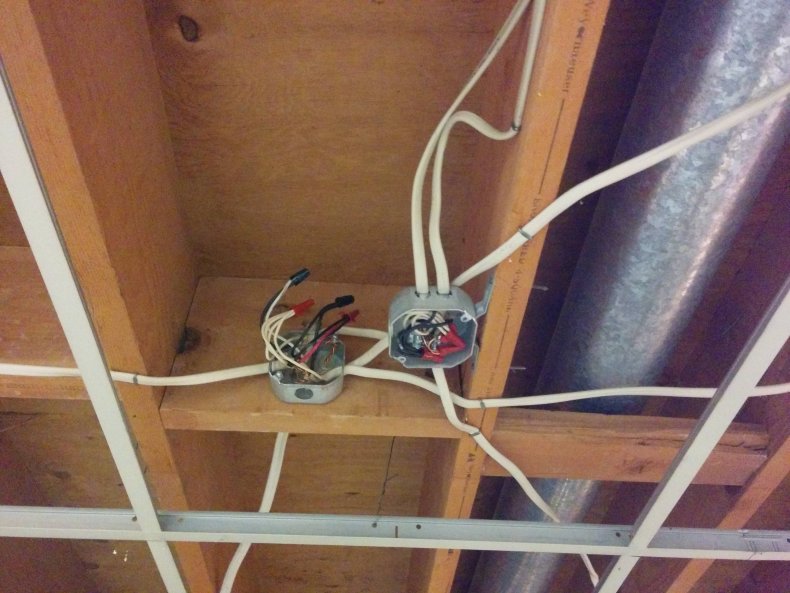

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

Планировка. Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
Скрытый монтаж. Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
Открытый монтаж. Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

https://youtube.com/watch?v=t99yyM0b6Xk%250D

Плюсы и минусы использования в электромонтаже

Некоторые высказываются против использования распределительных коробок в жилых и общественных зданиях. Считают, чем меньше промежуточных соединений в электрической цепи, тем она безопаснее. Но если проводка выбрана с учетом токовой нагрузки, выполнено в соответствии со всеми действующими правилами, то электрическая цепь тоже может считаться надежной.

Автономная линия к каждой розетке не гарантирует абсолютной безопасности и вызовет существенное увеличение расходов на кабельную продукцию.

Гораздо целесообразнее выполнить установку монтажных коробок, а сэкономленные средства потратить на современные аппараты защиты — например на то, чтобы .

Нельзя выделить минусы или плюсы распределительных коробок в зависимости от вида и исполнения. Если в конкретном помещении или электроустановке коробки по назначению, исполнению и степени защиты выбраны в соответствии с ПУЭ, имеют сертификат соответствия, то они будут обеспечивать надежное и безопасное функционирование электрической цепи.

Источники

https://www.TopDom.ru/articles/repair_furnish/montazh_podrozetnikov_i_raspaechnykh_korobok.htm
https://balashiha.d-mastera.ru/montazh-raspaechnoj-korobki/
https://balashiha.masterabyta.ru/uslugi-elektrika/montazh-raspaechnyh-korobok/
https://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke
https://220.guru/electroprovodka/provoda-kabeli/soedinenie-v-raspredelitelnoj-korobke.html
https://kachestvolife.club/elektrika/kak-pravil-no-smontirovat-raspredelitel-nuyu-korobku

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу
