Монтаж скрытой электропроводки под гипсокартон

Монтаж розеток и выключателей

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

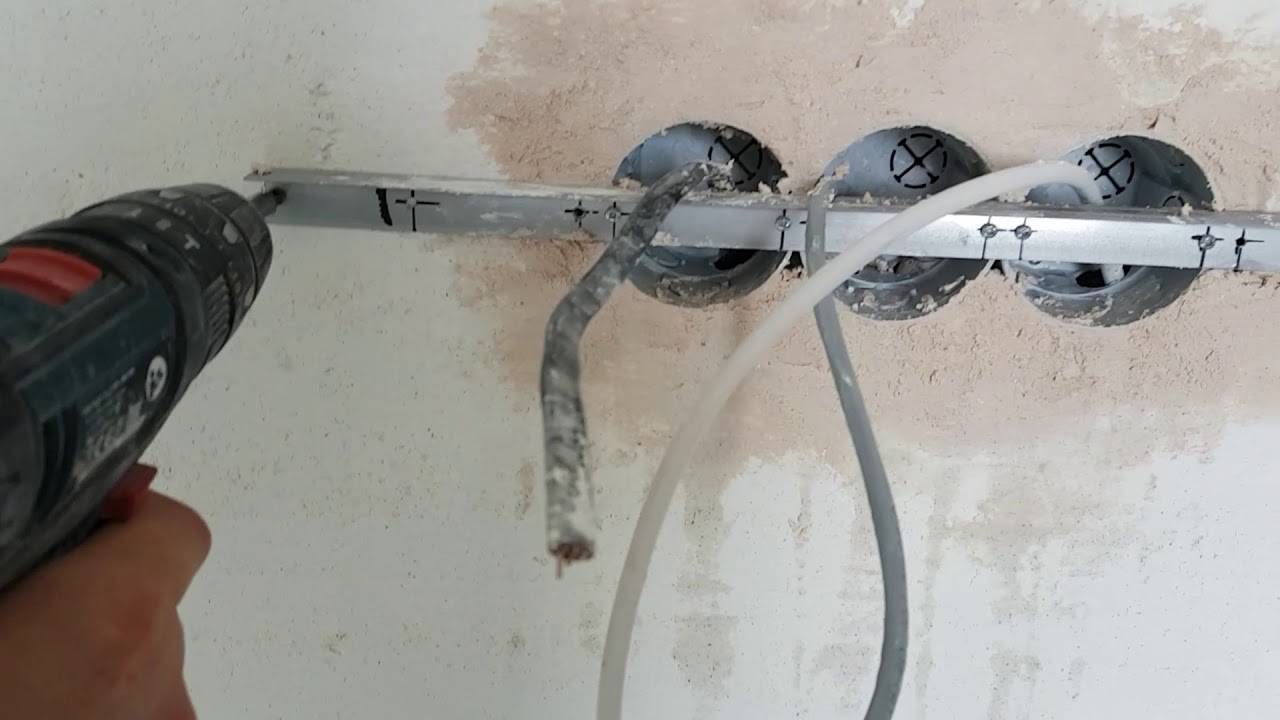

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Размещение выключателей и розеток

Под розетки и выключатели на гипсокартон монтируются подрозетники, специально предназначенные для него. Их изготавливают из самозатухающей пластмассы.

• Отверстия нужного диаметра в листах делаются с помощью дрели с коронкой.
• Срезанные края следует обработать грунтовкой и раствором шпаклевки. Прочность листа при этом увеличится.
• К отверстиям подводятся концы кабелей.
• Подрозетник вставляется и крепится в отверстии винтами с лапками, после чего через него наружу вытягиваются провода. Туго затягивать не следует: можно разрушить хрупкий материал основания или пластика.
• Розетки и выключатели вставляются и подключаются после финишной отделки ГКЛ.

Распределительные коробки также удобно монтировать в гипсокартон. Тогда к проводам будет доступ снаружи.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гипсокартон звукоизоляционный «Кнауф»: шумоизоляционный или акустический ГКЛ

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

• Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
• Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
• Клипсы для крепления гофры.
• Дюбель гвозди для монтажа самих клипс.
• Распределительные коробки из негорючего материала.
• Розетки и выключатели.
• Специальные подрозетники для гипсокартона.
• Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.

Видео инструкция по установке подрозетников

Главное про проводку под гипсокартоном по ПУЭ

Правильная проводка под гипсокартоном является важным этапом при ремонте и строительстве. В соответствии с Правилами устройства электроустановок (ПУЭ) существуют определенные требования к проводке под гипсокартоном, которые необходимо соблюдать.

1. Выбор кабеля или провода. Для проводки под гипсокартоном рекомендуется использовать кабель сечением не менее 1,5 мм2. Это позволит обеспечить надежность и безопасность электрической системы.

2. Зона укладки проводки. Проводку под гипсокартоном следует проходить в специальном протяжном коробе или в трубе из гофрированной полиэтиленовой трубы. Это позволит обеспечить защиту проводки от механических повреждений.

3. Расстояние между проводом и поверхностью гипсокартона. По ПУЭ, расстояние между проводом и поверхностью гипсокартона должно быть не менее 50 мм. Это необходимо для предотвращения перегрева проводки и обеспечения ее безопасной эксплуатации.

4. Защита от перегрева. Для предотвращения перегрева проводки необходимо обеспечить ее теплоотвод. Для этого используется стандартная теплорассеивающая оболочка или специальный кабель с увеличенной теплоотдачей.

5. Заземление. При укладке проводки под гипсокартоном необходимо соблюдать правила заземления. Заземляющий проводник должен быть подключен к заземляющей шине и собственному заземлению.

6. Защита от короткого замыкания. Для предотвращения короткого замыкания и повреждения проводки необходимо использовать защитные предохранители или автоматические выключатели соответствующей номинальной строгости.

Важно соблюдать все требования ПУЭ при проведении проводки под гипсокартоном, чтобы обеспечить надежность и безопасность электрической системы в помещении

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Пошаговая инструкция монтажных работ

Последовательность этапов:

• Вырезается отверстие. По нарисованной схеме электропроводки определяется место расположения розетки. Крестиком помечается центр будущей полости, которая аккуратно высверливается специальной насадкой-фрезой при помощи дрели или шуруповерта (не спеша, без нажима на инструмент, на средних оборотах). Если требуется установить целый блок, сначала производится разметка всех предполагаемых дыр и только после этого поочередно они высверливаются. Диаметр должен соответствовать размеру подрозетника (у стандартного d=68 мм).
• Монтируется подрозетник. Пластиковое гнездо оснащено 4-мя винтами: 2 фиксируют распорными лапками конструкцию и 2 крепят наружную накладку из металла. В днище имеется перфорированный контур для электрического кабеля, по которому вырезается сквозное отверстие и выводится провод. Крепежные винты затягиваются до упора лапок поверхность. Коробка выравнивается относительно стены из ГКЛ.
• Устанавливается розетка. Предварительно снимается декоративная пластиковая панель и ослабляются клеммные (зажимные) винты. Концы кабеля соединяются с клеммами и прочно затягиваются. Розетка размещается в гнездо и фиксируется винтами либо зажимается металлической пластиной (зависит от конструкции изделия), закрывается верхняя крышка.

Полезные советы

1. Производить монтаж электрооборудования своими руками впервые желательно под руководством опытного наставника.

2. Необходимо проверить любым доступным способом наличие напряжения в проводах (индикаторной отверткой или мультиметром). Работать можно только при отсутствии электропитания в сети.

3. Для подведения тока оптимально использовать трехжильный кабель с двойной изоляцией с диаметром жилы 2,5 мм (сечение выбирается в зависимости от предполагаемой нагрузки).

4. Выводить в отверстие провод с запасом не менее 25-30 см.

5. Глубина стандартного подрозетника – 45 мм. Этот размер необходимо учитывать при выравнивании стен гипсокартоном. При недостаточном расстоянии между поверхностями в основе выдалбливается углубление соответствующего размера в месте расположения точки электропитания.

6. При отсутствии специальной фрезы используется нож для ГКЛ. В толстых листах по нарисованному кругу тонким сверлом намечается контур, затем отверстие прорезается

Учитывая хрупкость материала, работать следует предельно осторожно

7. Если электрический провод уже выведен на поверхность гипсокартонной стены, его либо проталкивают внутрь, либо загибают вверх или вниз и вырезают дыру рядом. Декоративная накладка на розетку скрывает примерно 1 см прилегающей площади и закроет увеличенное отверстие.

8. Излишки выводятся за дно подрозетника. Фиксировать кабель рекомендуется с небольшим припуском, так как при усадке или других движениях стен возможен обрыв.

9. У трехжильного кабеля провод заземления фиксируется на среднем контакте.

10. Схема протяжки, нанесенная на поверхность стены, сделает монтаж быстрее и проще.

11. Для точной разметки использовать строительный уровень. Центры двух и более элементов располагаются на одной горизонтальной линии.

12. Правильно установленный подрозетник не должен пережимать электропровод. При отсутствии свободного пространства между стеной и дном коробки кабельное отверстие лучше сделать с боку.

13. Дополнительной прочности креплению придаст шпаклевка небольшой зоны ГКЛ вокруг присадочного отверстия до фиксации винтами.

14. Если стена из пеноблоков и ГКЛ крепится без каркаса, то есть зазора для подрозетника нет, варианта два: либо применять неэстетичную накладную розетку, либо штробить каналы и углубления под коробку.

15. Декоративная накладка устанавливается по окончании отделочных работ.

16. При отсутствии чистового пола разметка производится с учетом его высоты.

17. При установке нескольких розеток крепежные лапки фиксируются в вертикальном положении. До 5-ти элементов рекомендуется использовать специальные блочные изделия.

18. Традиционно провод с фазой располагается слева.

19. Выбирайте более надежную модель с двузубой лапкой.

20. Розетка прослужит дольше, если клеммы предварительно смазать холодным припоем.

Проводка под наклеивающийся гипсокартон

Выравнивание стен этим способом берется за основу, если перепад плоскости не превышает 5 мм. В качестве клея чаще всего используется гипсовый раствор Перфликс.

Так как расстояние между базовой стеной и листами ГКЛ мизерное, то электропроводка под гипсокартоном проводится точно так же, как под штукатуркой. То есть, это скрытая проводка с укладыванием проводов в штробы.

Схема проводки

В первую очередь на базовой поверхности стены необходимо начертить схему укладки проводов, места установки розеток и выключателей

Обращаем ваше внимание на то, что электрический кабель должен укладываться только вертикально и горизонтально. И если вертикальные участки будут определяться в основном местом расположения выключателей и розеток, то горизонтальные проводятся под потолком или около пола на расстоянии от них на 10-20 см

Штробление стены

Канавки (штробы) делаются по точно нанесенной схеме с помощью обычного перфоратора или болгаркой. Их глубина ничем не определяется. Главное, чтобы кабель полностью утонул в штробах.

В местах, где будут установлены розетки, выключатели или распаячные коробки, необходимо сделать круглые отверстия глубиною до 3,5 см. Это можно сделать дрелью и специальной насадкой – коронкой

Здесь важно точно подобрать диаметр коронки под диаметр отверстия

Монтаж

Все готово, теперь как в обычном, так и деревянном доме можно делать проводку под гипсокартон по штробам. Каких-то особых крепежных деталей для этого не используют. Просто в разных точках для крепления кабеля штробы замазывают шпаклевкой.

Когда вся схема будет уложена, канавки полностью шпаклюются. После чего производится выравнивание стены листами ГКЛ. Необходимо перед монтажом каждого листа точно обозначить место установки выключателей и розеток. Потому что после окончания работ надо будет сделать в гипсокартоне сквозные отверстия под эти электрические приборы. Опять-таки для этого используется дрель с коронкой.

Описание процесса установки

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

• за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
• за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков
