Установка розеток в гипсокартон своими руками: пошаговая инструкция

Описание процесса установки

Выбор расположения розеток и выключателей на стенах

Советы по установке розетки в гипсокартонной стене

Шаг 1 – Подготовительные работы

Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:

Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
Строительный уровень и маркер для разметки отверстий.
Индикаторная отвертка для проверки напряжения в сети.
Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Обращаем Ваше внимание на то, что инструкцию по монтажу изделия в гипсокартоне мы предоставим с того момента, как будет разведена электропроводка по всем комнатам и в то же время все стены будут зашиты листами ГКЛ. Подробнее узнать об основных электромонтажных работах Вы можете в статье – как провести электропроводку в доме!

Шаг 2 – Штробление гипса

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Шаг 3 – Крепление подрозетника

Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.

Следует обратить Ваше внимание на то, что пустота между несущей стеной (кирпичной) и листом ГКЛ должна быть не менее 45 мм (высота подрозетника). Если в Вашем случае зазор меньше, нужно будет немного поработать перфоратором – раздробить выемку в бетоне либо кирпиче, чтобы пластиковую коробку можно было без проблем установить

Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.

Шаг 4 – Подключение проводов

Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.

Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.

Что такое подрозетник: виды и особенности

Розетка состоит из двух частей: видимой декоративной части и подрозетника – скрытого от глаз клеммного блока, который служит местом соединения различных проводов для обеспечения безопасной электрификации. Он круглый и выпускается определенных типоразмеров в диаметре и высоте, соответствие которых проверяется стандартами и нормами ГОСТа.

Есть три типа подрозетников:

для бетона, представляют собой пластиковый стакан без элементов фиксации, установка осуществляется в цементный раствор;
для дерева – изготавливаются из металла;
для гипсокартона, материалом корпуса выступает пластик, на боковых стенках размещены специальные вертикальные прижимные пластины, пластиковые или металлические, посредством этих фиксирующих элементов подрозетник крепится к тыльной стороне листа ГКЛ.

Обычный диаметр выпускаемых подрозетников – 68-70 мм, что предусматривает использование для установки специальных сверл. Что касается декоративной части розеток, она тоже разделяется на подтипы:

с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
с защитой от воздействия влаги и прочих агрессивных сред – подходят для установки в экстремальных помещениях (кухне, ванной);
оснащенные заземляющим контактом.

Устройство монтажной коробки под розетку

Крепление коробки в гипсокартонной стене

Установить монтажные модули можно по следующему алгоритму:

Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.
Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.

При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются

Подготовка стен к монтажу

Установка подрозетников в гипсокартон предполагает проведение следующих подготовительных работ:

при помощи рулетки и карандаша необходимо наметить все места будущего расположения розеток и выключателей. Установка розеток в гипсокартон проводится по этим отметкам;
отметки лучше всего ставить в виде крестиков. Так будет намного проще в дальнейшем вырезать отверстия;
проведение шпатлевки. Это поможет укрепить стену для того, чтобы розетка в гипсокартоне сидела прочно;
хорошо прогрунтовать рабочую поверхность. В таком случае, установка розетки в гипсокартон пройдет удачно, без образования трещин и расслоений;
после того, как обработанная поверхность высохнет, можно приступать к проделыванию отверстия. Оно должно иметь необходимый диаметр. Для этого можно применять дрель со специальными насадками, монтажный нож или обычное сверло;

Сверление отверстия

диаметр отверстия должен совпадать с диаметром подрозетника. Сама коробка вставляется впритык. Диаметр можно несколько увеличить, но не более чем на 2 мм, иначе монтаж будет неудобен. Если диаметр слишком большой, то коробка будет просто выпадать из приготовленного отверстия;
при установке розетки под гипсокартон в виде блока, расстояния между отверстиями необходимо делать по 72 мм (стандартное межосевое расстояние для блоков);
готовое отверстие, а именно его края, нужно обработать смесью грунтовки и шпатлевки. Таким образом розетка в гипсокартоне будет сидеть устойчивее и надежнее.

Этапы подготовительных работ

Теперь конструкция готова к монтажным работам.

Пошаговая инструкция монтажа

Стоит выполнять определённую последовательность при установке розетки, тогда работа будет сделана качественно и быстро:

Следует проложить кабель, затем подготовить нишу для подрозетника.
Установить его.
Подключить внутреннюю часть розетки и зафиксировать декоративную накладку. Все работы надо проводить при выключенном электричестве.

Алгоритм работ:

На первом этапе работы выбираем правильную коробочку. Прекрасной фурнитурой для неё послужит самозатухающая пластмасса.
Второй этап – подготовка стены. Её следует прошпаклевать, для того, чтобы она стала крепче и удерживала форму во время сверления. Грунтовка здесь не будет лишней, пропитанный лист не будет давать возможности крошиться. Стоит подождать полного высыхания шпаклёвки и грунтовки, и только тогда переходить к сверлению.
Третий этап. Берётся рулетка, и откладываются нужные расстояния для будущей розетки. Крестиком отметить центр её расположения. Расстояние в комнате от пола выдерживается 30 см. Если это ванная комната, то следует поднять разметку на 100 см. В кухне – 120 см. Выключатель поднимается на 90 см от поверхности пола, а от коробки двери на 18 см. Причём эти стандарты можно менять по желанию.
Следующим шагом будет изготовление отверстия для подрозетника. Для этого повернуть заготовку тыльной стороной и обвести карандашом диаметр. Вырезать внутренность можно различными способами. Например, ножом, или по контуру просверливаются отверстия и также освободить внутреннюю часть ножом. Или воспользоваться беспроигрышным вариантом – коронкой по дереву. Достаточно закрепить её на шуроповёрт или дрель, затем привести в действие. Края получаются ровные и аккуратные, и нет возможной опасности, поколоть хрупкий материал. Не стоит забывать о размерах отверстия, оно должно быть впритык с коробкой.
Полученное отверстие также обрабатывается шпаклёвкой и грунтовкой, то есть её внутренние края. Тогда розетка будет надёжней держаться.
Удаляются перемычки из коробки, и тем самым подготавливается место для ввода провода.
Подрозетник вставляется в гипсокартон таким образом, чтобы было удобно фиксировать розетку. Винты, которые немного утоплены, следует повернуть отвёрткой и крутить до тех пор, пока лапки винтового привода не упрутся в лист. Сильно крутить винты не стоит, так как можно повредить гипсокартон.
Посадочное место шпаклюется для дополнительной жёсткости. Провода в этот момент должны быть заведены.

Далее, можно переходить к монтажу розетки.

Выбор, разметка и установка блока подрозетников в гипсокартон

Способ 1. Монтаж с использованием каркаса

отлично подходит, если неровности на стене с большими перепадами – до 20 мм;
рекомендуется в помещениях с повышенной влажностью;
требует чуть больше времени, но гарантирует надежность и продолжительный срок эксплуатации.

Подготовка поверхности

В случае монтажа обрешетки к подготовке поверхности можно отнестись наименее критично: достаточно заделать трещины, чтобы там не скапливалась влага. Это делается следующим образом:

расширьте трещины при помощи молотка и зубила;
очистите их от песка и остатков штукатурки;
обработайте выбранной вами грунтовкой, если трещины очень широкие – рекомендуется воспользоваться монтажной пеной для заполнения полостей.

Разметка под каркас

размечаем поверхность стены согласно вашему плану;
отбиваем верхнюю горизонтальную линию;
при помощи лазерного уровня проверяем, насколько ровно сделана разметка на стене и вносим необходимые коррективы.

Крепим обрешетку

она может быть изготовлена как из деревянных реек, так и из специальных профилей;
фиксацию на базовой поверхности стены обеспечат шурупы с дюбелями;
крепим по периметру направляющие профили: один к потолку, другой к полу, боковые размещаем на стенах;
в уже смонтированные направляющие профили вставляем вертикальные несущие с необходимым шагом минимум 40 см;
крепим их подвесами с шагом в 80 см один под другим.

Монтируем гипсокартон

готовые плиты гипсокартона закрепляем на каркасе при помощи саморезов;
закручивайте шляпки таким образом, чтобы они уходили в глубину листа как минимум на 1 миллиметр;
полученные лунки позже легко заделать шпаклевкой;
последний лист гкл сперва обрежьте таким образом, чтобы он легко встал в отведенное ему место;
наклейте на швы армирующую ленту и нанесите на поверхность гипсокартонных листов грунтовку;
финишная отделка – на ваше усмотрение.

Видео, рассказывающее о том, как крепить гипсокартонные листы к стене при помощи обрешетки

3 варианта установить подрозетник в перегородку из гипсокартона

Вырезать дырку, все работы делать без сильного нажима. Популярность гипсокартона Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Установка подрозетника Когда отверстие готово, можно устанавливать подрозетник. Прежде чем его ставить, надо вырезать дырку для проводов. В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана.

Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом.

Есть два способа подключения: Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.

Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода. Коробка под розетку для гипсокартона выставляется по уровню. Далее она фиксируется специальными лапками, винтиками. Стакан должен быть утоплен в стену полностью, не торчать. Можно углубить базисное основание посредством перфоратора либо зубила. Первый — насколько хорошо и добротно выполнены лапки. В полностью отпущенном положении они должны полностью скрываться за габаритами коробки, в затянутом — выступать за передний бортик на 2—3 мм.

Металлические лапки кажутся более надёжными, но в них велика вероятность порчи резьбы и сгибания. Пластиковые лапки более надёжны: они не разгибаются при большом усилии затяжки, кроме того, саморез имеет не такой частый шаг резьбы и поэтому монтаж происходит быстрее.

Второй критерий, определяющий надёжность крепления механизмов — толщина и качество поверхности боковых внутренних стенок. Кроме того, коробка не должна сильно деформироваться при распирании изнутри.

Причиной такого явления может быть слишком мягкий и тонкий пластик, отсутствие каких-либо рёбер жёсткости. На каком этапе проводить монтаж Поскольку главным требованием к установке служит плотное примыкание рамок к поверхности отделки, монтаж электрофурнитуры проводят в два этапа.

На первом монтируют установочные коробки, это следует делать как только плоскости фальшстен обшиты гипсокартоном. Небольшой выступающий бортик скроется в слое шпаклёвки , и фурнитура может быть прижата к отделке максимально плотно. При монтаже установочных коробок рекомендуется выкрутить саморезы крепления металлической рамки и сохранить их в отдельном месте. Кабель можно разделывать сразу после заведения в коробку.

В любом случае внутреннюю полость нужно защитить, закупорив её скомканной бумагой или полиэтиленовой плёнкой. Края отделки и шпаклёвки, выступающие внутрь полости коробки, нужно аккуратно срезать, избегая откалывания крупных обломков. По цилиндрическим утолщениям внутри коробки следует определить места для вкручивания саморезов и проколоть их шилом.

Исключение из общего порядка монтажа составляют сэндвич и панели МДФ, пластиковая вагонка. В этом случае можно все работы выполнять на последнем этапе, но коробки нужно подбирать под розетки специальным образом.

Важно, чтобы в паз на изнаночной стороне рамки механизма бортик коробки помещался полностью, иначе между пластиковой панелью и стеной образуется зазор. Разметка, сверление отверстий При прокладке проводов их концы подводят к месту установки фурнитуры и оставляют с небольшим запасом, не проводя через обшивку

Обычно конец привязывают к ближайшему профилю или перемычке. Разметку проводят только в том месте, где гарантированно не встретится каркасный профиль.

На горизонтальной линии нужно отметить центры отверстий, в которые будет устанавливаться направляющее сверло коронки. Сделать это можно рулеткой, зная межосевое расстояние между конкретным типом розеток. Для уверенности можно использовать общую установочную рамку как шаблон. Сверлить первое отверстие нужно аккуратно и в том месте, где гарантированно не встретится кабель.

Когда первое отверстие проделано, в него вытягивают кабель или убеждаются, что он не будет задет при дальнейших действиях и сверлят остальные. Когда все отверстия проделаны, перемычки между ними подрезают ножом, оставляя свободную полосу около 30—35 мм по центру. Сборки под общую рамку Говоря о выборе коробок, мы намерено не касались темы их сборки для монтажа под общую рамку.

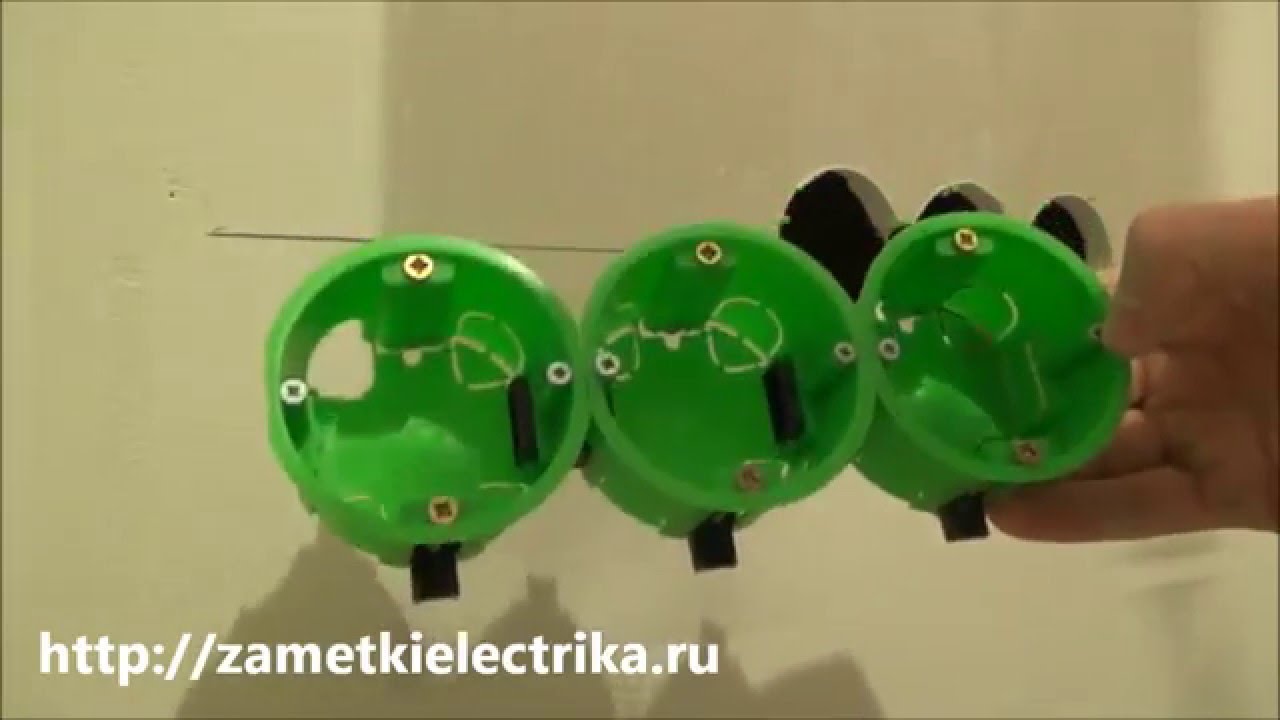

Всего существует два вида подрозетников для этих целей: соединяемые «фишками» и в общем монолитном корпусе. Последние кажутся более надёжными, но не особо практичны в монтаже и эксплуатации.

Прежде всего, потому, что один из отсеков такой коробки можно по неосторожности повредить и тогда всё изделие придёт в негодность

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.
Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

Что нужно для работы

Чтобы быстро и точно осуществить все монтажные процессы, необходимо заранее подготовить инструменты:

Дрель. Если приспособление с возможностью регулировки скорости, то его можно использовать не только для создания отверстий, но и для вкручивания шурупов. В качестве альтернативы применяется шуруповерт.
Коронки для гипсокартона с центрирующим сверлом. Эти насадки являются оптимальным решением для быстрого получения посадочных мест, в которых размещаются монтажные коробки розеток и выключателей.
Набор отверток и биты. Используются для вкручивания винтов разного размера. Учитывается, что ручной инструмент более удобен при соединении проводов с клеммами.
Пассатижи или кусачки. Применяются для быстрого удаления лишних участков кабеля.
Электрический лобзик или ножовка по ГКЛ. Для создания сложных отверстий.
Строительный нож. Используется для вырезания заглушек в корпусе подрозетника, поскольку дешевые изделия часто сильно запаяны.
Отвертка-индикатор. Простое устройство для определения напряжения. Принцип работы в том, что при наличии питания в ручке загорается лампочка.
Уровень, линейка и рулетка. Для разметки и выравнивания.

Хотя любые действия с электропроводкой подразумевают отключение напряжения, по нормам безопасности весь инструмент должен иметь изолированные рукоятки и жала

Стандартная технология установки предполагает наличие следующих материалов:

Посадочные коробки для розеток и выключателей. Для плит ГКЛ используются специальные пластиковые разновидности, которые прошли пожарную сертификацию. Их основное отличие в фиксирующих лапках. Диаметр и глубина подбираются индивидуально. Встречаются следующие варианты:
- Единичные модули. Это самая дешевая вариация, устанавливать ее несложно, но нет возможности стыковки с похожими устройствами.
- Коробки с дополнительным соединителем. Современный тип, имеющий на корпусе разъем для наращивания. Подрозетники набираются с помощью специальной детали, которая не всегда входит в комплект.
- Блоки. Чаще всего встречаются двойные и тройные конструкции, не нуждающиеся в дополнительной стыковке.
Розетка и выключатель. Изделия состоят из основы, к которой подсоединяются питающие провода, и закрывающих накладок, играющих декоративную роль.

Как показывает практика, наиболее удобны модели подорозетников с возможностью соединения в цепь

Все элементы рекомендуется подбирать одного производителя. Это позволит избежать подгонки, что часто случается при стыковке фрагментов разных изготовителей.

Установка подрозетника в гипсокартон

Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.

Конструкция установочной коробки

Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы тонкие, хрупкие, не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?

Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта. Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.

Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон. В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами. При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.

Дно установочной коробки оснащено заготовками под отверстия для провода разного диаметра и конфигурации. В зависимости от способа подведения кабеля к стакану и его толщины, вырезают подходящее отверстие при помощи ножа. На этом этапе подрозетник полностью готов к монтажу.

Как лучше вырезать отверстие

Кроме самого стакана и заблаговременно выведенной электропроводки вам понадобится:

электродрель;
насадка-коронка на дрель;
рулетка;
ножовка;
карандаш.

Первым делом на листе гипсокартона нужно нарисовать отметку, где будет располагаться центр подрозетника. Чтобы точно отметить точку, рисуют крест. Если розетка будет двойная, намечают центры всех стаканов сразу. В этом случае на одной горизонтальной линии отмечается нужное количество точек на расстоянии 72 мм.

Диаметр стандартного подрозетника — 68 мм. Специальная насадка на дрель – настоящее спасение для мастера, которому предстоит монтаж розеток и выключателей в гипсокартон в большом количестве. Эта коронка уже имеет нужный диаметр, легко устанавливается в любую электрическую дрель.

Если у вас нет коронки нужного диаметра, придется обходиться подручными материалами. Тогда вам необходимо нарисовать окружность немного больше установочной коробки под розетку и вырезать ее в гипсокартоне при помощи ножовки или канцелярского ножа. Сделать это аккуратно скорей всего не выйдет.

Второй метод – использовать тонкое сверло. По контуру нарисованной окружности высверливают множество маленьких отверстий, пока получившийся круг из гипсокартона не выпадет. Это быстрее, чем операция с канцелярским ножом, но ровного, красивого края вы все равно не получите.

Порядок установки электророзетки

Установка розеток в гипсокартон начинается с крепления установочной коробки. Выведите провода через прорезанное отверстие, поместите подрозетник в гнездо в гипсокартоне и закрепите при помощи фиксирующих лапок. Для этого закрутите соответствующие болты до упора.

Возьмите розетку и снимите пластиковую крышку. Для этого при помощи отвертки открутите центральный болт. В устройстве стандартной розетки для скрытой проводки вы увидите клеммы. Их необходимо немного ослабить, чтобы можно было подключить к ним оголенные концы кабеля. Хорошо закрутите клеммы после соединения с проводами. Слабый контакт может стать причиной нагревания проводки.

Теперь розетку можно вставлять в подрозетник. Крепление осуществляется монтажными болтами установочной коробки. Когда основная часть розетки встала на свое место, можно закрыть ее пластиковой накладкой, вставив центральный болт в отверстие.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

Дрель (можно шуруповерт).
Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
Коробка установочная для гипсокартона.
Строительный нивелир.
Карандаш или фломастер.
Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

пластиковый круглый короб;
четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

Разбираем розетку, снимая с нее пластиковые декоративные части.
Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Подводя итоги: как выбрать и установить розетки и выключатели для гипсокартона

При выборе и установке розеток и выключателей для гипсокартона следует учесть ряд важных моментов. В этой статье мы рассмотрели основные аспекты этого процесса и предоставили советы и рекомендации, которые помогут вам сделать правильный выбор и установить необходимое оборудование.

Во-первых, при выборе розеток и выключателей для гипсокартона необходимо обратить внимание на их качество. Лучше выбирать изделия от известных производителей, которые имеют хорошую репутацию

Качественные розетки и выключатели обеспечат надежную и безопасную работу в течение длительного времени.

Во-вторых, нужно учитывать функциональные возможности розеток и выключателей. Они должны соответствовать вашим потребностям и удовлетворять всем требованиям безопасности. Например, выключатели должны быть надежными, легкими в использовании и обладать удобными механизмами, которые позволят вам легко включать и выключать освещение или другие устройства.

В-третьих, важно правильно произвести установку розеток и выключателей для гипсокартона. Если вы сомневаетесь в своих способностях, лучше обратиться к специалистам, которые смогут качественно выполнить установку и гарантировать ее безопасность

Некорректная установка может привести к неисправностям и даже опасным ситуациям.

Помимо этого, следует учитывать эстетическую сторону вопроса. Розетки и выключатели должны гармонировать с дизайном помещения и не нарушать его общий стиль. Выбирайте модели, которые впишутся в интерьер и будут создавать приятную атмосферу.

Итак, выбор и установка розеток и выключателей для гипсокартона – важный этап в создании функционального и безопасного помещения

При выборе следует обращать внимание на качество и функциональные возможности оборудования, а также обеспечивать правильную установку. Помните об эстетике и подбирайте модели, которые будут гармонировать с дизайном вашего помещения

Как установить розетку в стене из гипсокартона
