Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Как сделать сэндвич трубу своими руками для дымохода

Благодаря своей конструкции, сэндвич трубы стали в последнее время довольно популярны в качестве дымоходов для котлов или печей в частных домах, банях или иных постройках. В данном материале мы расскажем о том, каково их строение и как самому сделать сэндвич трубу для дымохода.

По своей конструкции сэндвич труба представляет собой вставленные один в другой цилиндры с различным диаметром, в пространство между которыми помещен изолятор из базальтовой ваты, например. Самостоятельно соорудить такой дымоход по большому счету не сложно, однако, стоит ознакомиться с некоторыми тонкостями.

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Сборка сэндвич трубы для дымохода своими руками

Для того чтобы сделать сэндвич трубу своими руками вам потребуются такие материалы:

• лист нержавеющей стали;
• лист стали с цинковым покрытием;
• теплоизоляция.

В качестве теплоизолятора для самодельной сэндвич трубы следует выбирать такой материал, который будет, прежде всего, пожароустойчивым. По толщине такой слой может колебаться в пределах 3-6 см. Как вариант, в качестве прослойки может быть использован полиуретан или керамзит.

Техника сборки сэндвич трубы включает такие шаги:

1. Листовой металл сворачивают, чтобы получить цилиндры нужного диаметра. Места стыковки краев соединяют сварным швом или специальными замковыми механизмами.
2. Цилиндр из нержавеющей стали, который будет расположен внутри конструкции, оборачивают рулонным утеплителем.
3. После этого готовую деталь вставляют во внешний контур из оцинковки.

Стоит отметить несколько важных тонкостей процесса сборки самодельной сэндвич трубы для дымохода:

Как выбрать наиболее подходящий тип системы

Когда на участке частного дома
или на даче делается канализация для бани своими
руками, предпочитают делать автономную самотечную систему. Она проще в
обслуживании и не зависит от наличия электропитания. Подобные конструкции всем
понятны и могут создаваться своими
руками.

Выбирая, как сделать канализацию в бане, необходимо учесть некоторые факторы:

• грунтовые особенности участка. Поскольку предстоит выполнить немалый объем земляных работ, надо выяснить состав слоев почвы;
• климатические условия. В регионах с морозными зимами не рекомендуется делать открытые каналы;
• конфигурация и площадь участка. Понадобится сделать дренажный колодец, который должен находиться на определенном расстоянии от соседних объектов;
• особенности рельефа. Для уменьшения объема земляных работ следует заранее уточнить состояние площадки.

Важным фактором, который надо
рассматривать отдельно, является уровень залегания грунтовых вод. Устройство канализации в бане
предусматривает сброс стоков в грунтовые углубления. Этот процесс усложнится,
если почвенные воды лежат слишком близко к поверхности.

Помимо этих факторов, надо
рассмотреть расположение построек, уже имеющихся на участке. Некоторые
владельцы принимают точкой слива
закопанную в грунт бочку
без дна или уличный туалет
с выгребной ямой.  Более продвинутые
пользователи приобретают пластиковые
емкости или септики.

Канализация для бани — делаем своими руками

Устройство канализации в бане — это комплекс строительно-монтажных работ. Сама канализация в бане состоит из основного слива, трубопровода и накопительной емкости. Прежде чем приступать к каким-либо работам, необходимо сделать проект-схему всей канализационной системы, отобразив его на бумаге в виде чертежа. Уточнив расположение и характер принимающего слива в нижней части фундамента, можно рассчитать схему и протяженность трубопровода, со всеми его основными и вспомогательными элементами — трубами, отводами, тройниками, переходниками. Наиболее рациональными для обустройства канализации для бани считаются трубы ПВХ, ПНД, ПП.

Фото: канализационные трубы

Чтобы сделать весь комплекс монтажных работ, необходимо произвести земляные работы. Во время прокладки трубопроводов требуются отдельные подготовительные работы по уплотнению почвы, утеплению труб.

Фото: прокладка трубопровода к баниСовет!
Для нормального функционирования сливной системы для бани не стоит выбирать слишком узкие трубы. Для этого идеально подойдут трубы ПВХ, ПП, ПНД диаметром 100-160 мм.

Замыкающим элементом канализации в бане будет дренажный колодец, сливная яма или септик, к которым подводятся трубы. В последнем случае его расположение регламентируется заложенными производителем параметрами, а все производимые работы должны отвечать нормам СНиП 2.04.03-85. «Канализация. Наружные сети и сооружения».

Какой бы тип канализации, труб и фундамента вы ни выбрали, обустройство канализационной системы для бани своими руками превратит вашу баню в место для комфортного мытья и отдыха с пользой для здоровья.

Монтаж внешней канализации — выбираем место для септика

Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.

Прежде всего, имеет значение характер грунтов под септиком — глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.

Смотреть видео

Прокладка труб наружной канализации частного дома

Watch this video on YouTube

Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.

Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.

Устройство локального очистного сооружения

Основными узлами такого устройства являются следующие составляющие:

Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.

В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.

Содержание  частично очищается, поскольку часть содержимого в виде твердых фракций.

В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.

• Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
• В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.

Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.

Подготовка траншеи и укладка труб

Как провести трубы наружной канализации своими руками?

Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше. Большое значение имеет качество подкладки под трубы на дно траншеи

Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка. Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается

Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой

Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.

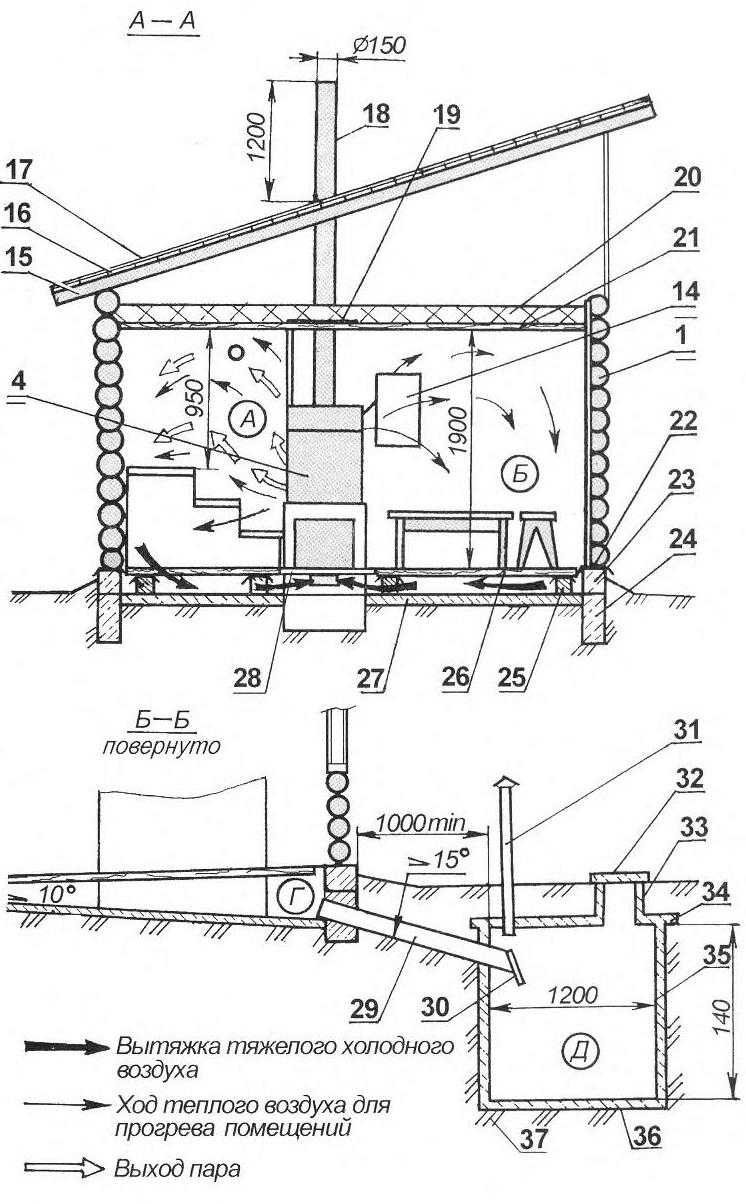

Монтаж вентиляции в построенной бане

Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.

В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.

Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.

Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.

Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.

Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать.

Установка канализации в бане своими руками

Например, последовательность действий при установке дренажной канализации будет выглядеть так:

• первым делом необходимо проложить трубы к каждому помещению, из которого будет стекать использованная вода, причем вся система должна иметь постоянный уклон;
• смонтировав трубы, можно устанавливать напольное покрытие, которое тоже должно быть немного наклонено к сточному желобу;
• дальше устанавливается вентилируемый стояк и решетки;
• недалеко от бани, на рассчитанном месте, обустраивается дренажный колодец;
• траншея засыпается щебнем и землей, после чего вся засыпка должна утрамбовываться.

Монтаж внутренней системы канализации

Трубную разводку сливной системы монтируют по окончании основных строительных работ до выполнения отделки.

Смотреть видео

КАНАЛИЗАЦИЯ В БАНЕ СВОИМИ РУКАМИ

В процессе проектирования здания бани в соответствии с проектом уже предусмотрены проемы под все виды коммуникаций, что снижает стоимость работ по их установке.

Монтаж внутренней канализации при строительстве

Порядок выполнения работ по прокладке сливной системы в процессе выполнения строительных работ дает много преимуществ. Мест пересечения со стенами значительно упрощаются, поскольку изготавливаются при возведении простенков.

Кроме значительного сокращения трудозатрат такая технология сборки в значительной степени улучшает качество выполнения работ, позволяет правильно выполнить уклоны и надежно их зафиксировать их цементным раствором.

Смонтированную систему можно надежно закрыть кладкой или съемными панелями. Монтаж канализационной системы при этом ведется снизу – вверх что требует качественного проектирования и точного исполнения.

Прокладка внутренней канализации в готовом здании – пошаговое руководство

Такой порядок прокладки коммуникаций применяется в уже построенном здании во время капитального ремонта. При этом на этапе ее проектирования учитываются уже готовые сложившиеся условия, диктуемые конструкцией строения. Поэтому коммуникации не всегда идеально вписываются в конструкцию.

Смотреть видео

12.09.2017 – МОНТАЖ КАНАЛИЗАЦИИ В БАНЕ

Слив в душевом отделении заглубляется непосредственно в пол и над ней устраивается герметичная стяжка с уклонами в сторону направления движения жидкости.

Выход жидкости наружу производится через трап, оснащенный сифоном. На мойке и раковине также устанавливаются сифоны, предотвращающие попадание запахов из канализационной системы в жилое пространство. Представленные на рынке трубы для канализации имеют стабильный размер в состоянии поставки, поэтому перед установкой их нужно разрезать на требуемые длины.

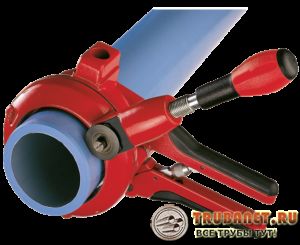

Для резки пластиковых труб разработаны и выпускаются специальные инструменты, которые обеспечивают строго перпендикулярный конец отреза и не образует заусенцев на краях. Трубу из такого материала можно отрезать пилой – ножовкой, но при этом образуются заусенцы, которые при монтаже могут повредить поверхность резиновой уплотняющей манжеты, создавая условия для протечек в последующем. Поэтому кромку отреза нужно зачистить наждачной шкуркой.

Соединения труб в процессе монтажа производится различными способами:

• Соединение в раструб является самым простым и самым распространенным способом. Узкий конец вводится в раструб, где уже имеется уплотнительное резиновой кольцо. Для повышения герметичности стык обрабатывается силиконовым уплотнителем.
• Для пластиковых изделий можно применять клеевое соединение или с помощью сварки.
• Соединение фитингами производится не только при стыковке, но и при выполнении разветвлений сложной системы. Используются муфты, угольники, крестовины и другие изделия. При их использовании нужно применять подключения с углом наклона 135 или 120 градусов с уклоном в сторону потока жидкости.

Отводная труба выводится в стояк, располагаемый в углу строения. Его изготавливают из трубы диаметром 100-110 миллиметров, и, через уголок, выводят в наружное пространство

Обращаем внимание, что глубина заложения выпускной трубы должна быть ниже уровня промерзания грунта

Для вывода трубы через фундамент, в нем необходимо проделать отверстие по размеры трубы с плюсом порядка 60-70 миллиметров. После прокладки трубы отверстие утепляется доступными рулонными материалами.

Перед установкой трубопровод утепляется греющим кабелем. Система регулировки включает его в работу при определенной температуре, близкой к точке замерзания. Поверх него устанавливается  теплоизолирующая рубашка из синтетических пористых материалов.

Смотреть видео

Устройство канализации в бане своими руками

Обустройства гидрозатвора своими руками

В числе многочисленных фитингов для канализационных труб входит такое устройство как гидрозатвор. Он представляет собой изогнутую U-образную трубу, внутри которой создается водяная пробка. Она препятствует проникновению неприятных запахов из сливной системы в жилое пространство.

Вообще-то гидрозатвор имеется и на каждом сифоне, но в этом вопросе лучше перестраховаться. Это устройство в бане нуждается в дополнительном внимании. Поскольку пользуются этим заведением, как правило, не ежедневно, а раз в неделю, вода в гидрозатворе может пересыхать.

В результате в помещение проникают дурные запахи. Поэтому имеется необходимость доливать воду в гидрозатвор хотя бы пару раз в неделю.

Устройство внутренней системы

Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.

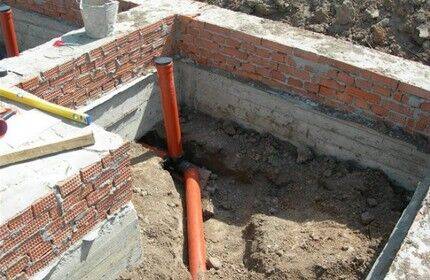

Монтаж системы на этапе строительства

После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.

В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику

Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:

• для южных регионов – 70 см;
• для средней полосы – от 90 до 120 см;
• для северных регионов – от 150 до 180 см.

Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.

Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.

Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.

В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.

В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками

Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.

Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.

Для утепления можно использовать:

• пенопластовые полуцилиндры;
• волокнистые материалы;
• рулоны вспененного полиэтилена.

Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.

Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см

Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.

Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив

Прокладка канализации в уже готовой постройке

Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.

Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра

При установке трапов в парной и моечной важно соблюдать три основных требования:

1. Водосливные трапы в парилке и бане располагают вровень с полом.
2. Зазоры системы обрабатывают влагостойкими затирочными составами.
3. Кафельную плитку выстилают лишь после завершения монтажа трапа.

Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.

Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.

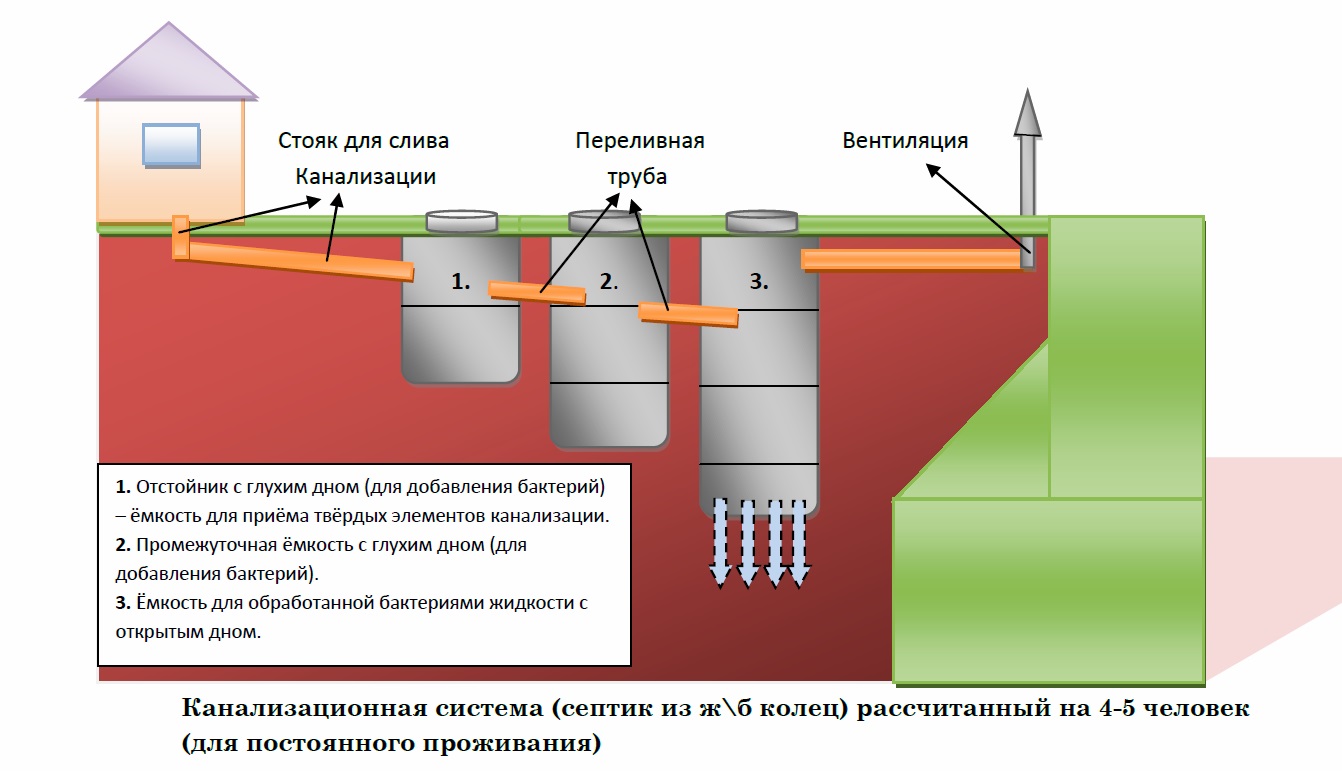

Септик из бетонных колец

Одним из самых распространенных вариантов самодельных конструкций являются септики, выполненные из бетонных колец. Основное преимущество данного решения – такая канализация без откачки в частном доме очень проста в монтаже, которая обуславливается тем, что необходимость заливки бетонной формы отсутствует.

Монтировать подобные очистные сооружения своими руками нужно в такой последовательности:

• Разметка участка, отведенного под септик;
• Подготовка котлована требуемых размеров;
• Монтаж бетонных колец;
• Заливка дна котлована;
• Подключение канализационного трубопровода и переливных отверстий;
• Гидроизоляция и герметизация всех стыков;
• Засыпка конструкции;
• Монтаж верхнего перекрытия и крышки.

Поскольку для обустройства будут использоваться кольца, то и котлован должен иметь цилиндрическую форму. Количество котлованов определяется в зависимости от количества отсеков устройства. Обустраивая своими руками простой септик на даче, лучше выбрать схему с двумя камерами – в первой будет происходить отстаивание и переработка стоков, а вторая будет отводить воду через песчано-гравийный слой.

Углублять котлованы нужно лишь настолько, чтобы туда полностью поместились кольца с учетом высоты дна конструкции. Последний котлован не бетонируется – в нем дно используется в качестве фильтра. Для рытья проще всего воспользоваться экскаватором или аналогичной спецтехникой. Впрочем, чтобы сделать септик без откачки для частного дома, можно заняться рытьем самостоятельно – но нужно понимать, что трудозатраты в данном случае будут слишком велики.

Чтобы сделать своими руками септик на даче или в частном доме, нужно обязательно учесть особенности местного грунта:

1. С плотными глинистыми грунтами вопрос о том, как сделать септик, решается предельно просто. В данном случае можно просто выкопать котлован, а потом погрузить в него кольца.
2. Если выбранное место размещено на песчаном грунте, то придется устанавливать кольца, а потом постепенно выбрать грунт из их внутренней части. В результате данных манипуляций кольца будут постепенно опускаться в грунт.

После подготовки котлована и установки колец можно заняться заливкой дна септика. Стандартный состав – смесь из цемента, песка и воды в пропорции 2:2:1. Этот состав просто заливается на дно колец. Перед тем, как сделать септик на участке доступным для эксплуатации, стоит подождать, пока раствор полностью застынет – в таком случае прочность конструкции будет максимальной.

Зазоры между кольцами нужно обязательно промазать раствором внутри и снаружи. Для заделки лучше всего подходят сухие строительные смеси, предназначенные для использования в участках с высокой влажностью. Стыки после обработки нужно еще и промазать гидроизоляционными материалами, чтобы схема септика на даче своими руками была воплощена в жизнь предельно правильно.

Траншею, в которой будет расположена канализационная труба, нужно располагать с уклоном. Там, где собираемая своими руками канализация без откачки будет соединяться с трубой, проделывается отверстие требуемого диаметра. Переливные трубы располагаются таким же образом. Все точки контакта резервуара и труб замазываются раствором и обмазываются гидроизоляцией.

В последнем отсеке роль дна выполняет фильтр из песка и гравия. В самом низу находится песчаный слой, а над ним располагается гравийная засыпка (вместо гравия можно использовать щебень той же фракции). Суммарная толщина песчано-гравийного фильтра должна составлять около 30-40 см – в этом случае септики без откачки для дома работают корректно.

Собранные отсеки септика сверху накрываются бетонными плитами круглой формы. Такие крышки можно приобрести в комплекте с самим кольцами. После окончания монтажа котлован засыпается, грунт выравнивается, после чего собранный своими руками септик для дачи можно считать введенным в эксплуатацию (разумеется, если бетон на дне и швах конструкции уже застыл).

С чего начать

Обустройство банной канализации делают еще на этапе строительства, а канализационная сеть должны быть включена в общий строительный план. Водоотведение в бане, как и в доме, состоит из двух типов сетей и конструкций: наружных и внутренних. Способ устройства каждой из них от некоторых факторов.

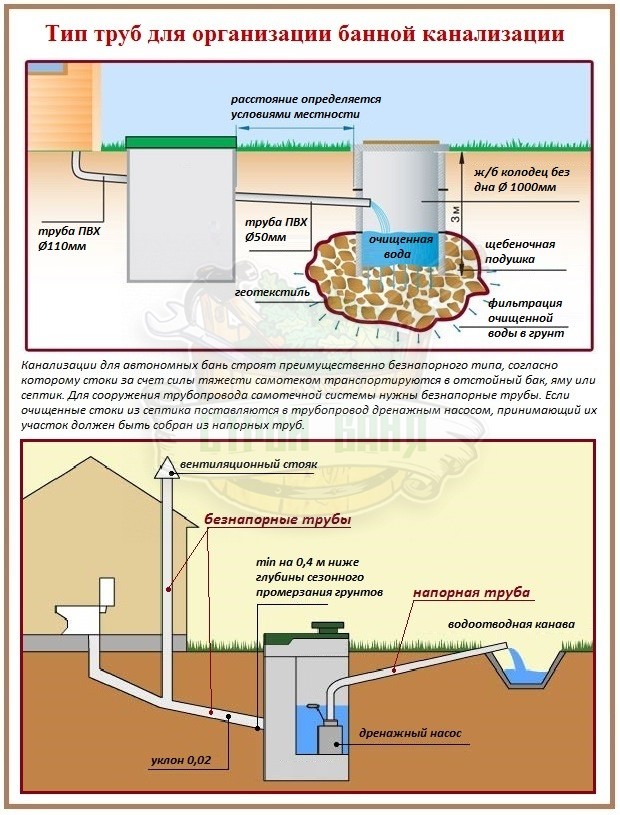

1. На структуру канализационной сети в первую очередь влияет устройство самой бани, под которым понимают количество помещений. Бани могут быть разными. В самом простом варианте парная и место для мытья совмещены. Но все чаще в банях душевую устраивают отдельно, и даже обустраивают туалет. Чем больше помещений включает в себя баня, тем сложнее ее система внутренней канализации.
2. Тип и нюансы монтажа наружной банной канализации зависят от таких свойств грунта, как его влагопропускная способность, уровень промерзания почвы.
3. Место отведения стоков из бани определяется еще и ее загруженностью. Так, для сбора и отведения вод с маленьких парных достаточно дренажного колодца или другого подобного строения.
4. При выборе способа сбора воды из помещения нужно руководствоваться типом бани. Например, в русской бане рекомендуется применять водосборный желоб. Слив сточных вод определяется также типом полов в парилке и других помещениях.

Обо всех особенностях более подробно читайте ниже.

Требования к системам очистки сточных вод канализации

Главные условия при выборе системы очистки канализационных стоков для отдельно стоящего частного дома (бани) – это их компактность, простота обслуживания, эффективность очистки и обеззараживания сточных вод. Кроме того, следует учитывать такие факторы, как возможность совместного использования с уже существующими очистными системами, среднесуточный расход сточных вод, гидрогеологические условия вашей местности и уровень промерзания грунтов в зимний период.

Общие требования к очистным системам при индивидуальном строительстве

• Для строений без канализационной системы (например, для отдельно стоящей деревенской бани или избы) допускается применение простых очистных устройств: выгребных ям, люфт-клозетов (туалет внутри дома) и пудр-клозетов (туалет на участке).
• Для отвода банных условно чистых сточных вод («серый» поток) из моечного отделения, умывальников, кухонных моек допускаются простые системы очистки (для песчаных и супесчаных грунтов):

1. 1. Бетонный или кирпичный колодец подземного орошения со слоем фильтрующего материала толщиной до 1.5 метра (песок, гравий, щебень, кокс).
   2.  Поля подземного орошения, представляющие собой систему керамических, асбестоцементных или пластмассовых труб (дрен) с отверстиями для фильтрации сточных вод. Глубина их укладки варьируется от 50 см до 150 см, но не должна быть выше уровня сезонного промерзания грунта.

• Для отвода сточных вод для строений на глинистых и суглинистых почвах применяется расширяющаяся кверху фильтрующая траншея глубиной до 2-х метров и шириной до 0.5-0.8 метров. Длина ее может достигать от 10 до 30 метров, в зависимости от расчетного расхода сточных вод. Надо учесть, что вышеуказанные способы очистки на таких грунтах работать не будут. К сведению: длина траншеи берется из расчета 60 литров стоков в сутки на один метр ее длины.
• Если к бане подведен водопровод и имеется туалет со сливом от него, то необходимо оборудовать очистку фекальных вод. По санитарным нормам такие стоки должны обязательно пройти специальный биологический отстойник-септик для частичного осветления и осаждения фекальных осадков.
• Для частных домов и бань допускается как раздельный отвод и очистка стоков, так и совмещенный, когда фекальные и «серые» потоки смешиваются друг с другом и направляются в общую систему очистки. Оптимальным вариантом считается раздельный отвод и раздельная очистка.
• Для более эффективной очистки сточных вод лучше применять сертифицированные системы биологической очистки промышленного производства. При этом они должны отвечать требованиям к канализации по всем санитарно-гигиеническим нормам.

Дополнительные требования к канализации при обустройстве очистных систем

№	Описание	Значение
1	Расчетное количество жидких отходов на одного человека в год, л	2000-3500
2	Диаметр выпускных труб из бани или дома, мм	110
3	Максимальная длина наружных труб без смотровых колодцев, м	12
4	Диаметр труб наружной очистной системы, мм	150
5	Глубина заложения труб не менее, см	110
6	Заглубление труб при обустройстве полей подземной фильтрации на песчаных и супесчаных грунтах:- выше уровня грунтовых вод на, м- глубина от уровня земли, не менее, м- максимальная глубина заложения, м	1 0.5 1.8
7	Максимальный объем стоков для фильтрующего колодца на одного человека в сутки, м³	1
8	Максимальный расход сточных вод при установке выгребов, пудр-клозетов и люфт-клозетов, м³/в сутки	1

Автономная очистная станция «Топаз» для совместного пользования:
