Какой выбрать ксенон H1 и как установить своими руками

В каких случаях установка ксенона легальна?

Сотрудники правоохранительных органов пристально следят за соблюдением законодательства. Контроль технического состояния не будет исключением. Инспектор ДПС может проверить соответствие лампочек, установленных в фарах, заявленным производителем параметрам. В случае обнаружения нарушения (установки ксенона в рефлекторную оптику) водитель лишится прав управления транспортом согласно части 3 статьи 12.5 КоАП РФ. Замена штатного оборудования допускается при:

Установке ксеноновых ламп в предназначенные для них фары.
Усилении электропроводки или применении промежуточного реле.
Дополнительном оснащении оптики корректором угла подъёма фар.

Комплект автокорректоров

Ксенон — хорошая альтернатива галогенным и лампам накаливания. Он долговечен, испускает мягкий, но сильный пучок света. Оснастить автомобиль новым оборудованием можно в сервисной мастерской либо самостоятельно. Однако не стоит использовать его там, где оно недопустимо

Важно и соблюдать законодательство, и заботиться о безопасности на дороге. 05.11.2020

05.11.2020

Ольга Супрунец / автор статьи

Имеет два высших образования. Первое – факультет психологии Омского педагогического университета им

Горького. Второе – по специальности “Управление персоналом” Омского государственного университета им. Достоевского. Возглавляла пресс-службу одного из градообразующих предприятий Омска. Отвечала за корпоративные и внешние коммуникации, продвижение бренда в информационное поле страны, курировала выпуск газеты компании.

Написано статей

2

Применение механизмов розжига

Блоки, которые входят в набор, совершают преобразование базовых 12 В в разряд повышенного напряжения. Именно такое подключение необходимо для работы розжига и нормального функционирования ламп ксенонового типа. Чем сложнее прибор, тем больше у него подконтрольных процессов. Так что цена при покупке блоков не лучшая статья для экономии расходов. Грамотный механизм поможет новой фаре прослужить долго, давая повышенное качество освещения в том режиме работы, какое будет необходимо. Все же покупать самые дорогие блоки необязательно: правильным будет ставить приборы, соответствующие работе контроля в электросхеме машины.

Коротко о процессе подсоединения биксенона

Сложность осуществления операции установки биксенона с цоколем H4 своими руками заключается в правильной организации связи между штатными устройствами управления режимами освещения, реле, блоками розжига, двухрежимными газоразрядными лампами высокой яркости. Поставляемая с комплектами Bixenon проводка позволяет довольно быстро и правильно электрифицировать лампы.

Выделяют два типа проводок:

автономная, при которой каждая лампа имеет свой канал электроснабжения (может быть как с реле, так и без него);
комбинированная – здесь используется одно общее реле, на котором «завязана» система энергообеспечения каждого балласта и, соответственно, лампы.

Большинство производителей придерживаются автономной схемы организации проводки.

После монтажа любой проводки важно проверить корректность работы системы освещения. На невозможность переключения режимов освещения в автономном режиме при автономной проводке чаще влияет направление пропускания диодом тока

Ксеноном называется инертный газ, который не имеет запаха, вкуса и цвета. Одной из его особенностей является то, что во время пропускания через него разряда электрического тока этот газ становится сильнейшим источником света. Есть несколько причин, по которым ксенон завоевал огромную популярность у автолюбителей.

Читать дальше: Защита радиатора поло седан

Ксеноновые лампы светят очень ярким дневным светом, и это более привычно для человеческого зрения. Они обладают высокой светоотдачей и позволяют более широко обозревать дорогу перед автомобилем.

Ксеноновые лампы долговечны, очень экономичны и устойчивы к физическим воздействиям. Кроме того, они довольно просто устанавливаются в автомобили вместо штатных ламп. Именно этот процесс мы рассмотрим чуть ниже.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

Ни для кого не секрет, что в головную оптику с единственной двухнитевой галогеновой лампой, совмещающей в себе ближний и дальний свет, обычный моноксеноновый источник света не может быть установлен. Для таких категорий фар предназначены биксеноновые лампы с соответствующим трехконтактным цоколем H4.

Биксенон

Чтобы не устанавливать два различных комплекта ксенона для ближнего и дальнего света, можно просто купить и подсоединить биксенон.
Биксеноновые лампы имеют тот же принцип работы с инертным газом, только они ещё оснащены дополнительным электромагнитом. Именно он и позволяет переключать фары на ближний и дальний свет.

Установка биксенона имеет некоторые нюансы. Рассмотрим детально процесс подключения.

1.
Провода от ламп биксенона подводим к блоку розжига.

2.
К этому же блоку подсоединяем провода контролёра. Он занимается стабилизацией напряжения во всей проводке.

3.
На биксеноновой лампе предусмотрен дополнительный провод, отвечающий за электромагнит. Его следует также подсоединить к контролёру.

4.
Контролёр подключаем к аккумулятору.

Какие лампочки рекомендуют ставить опытные водители

Важными факторами являются стоимость, а также бренд конкретного оборудования. По возможности не следует экономить, советуется приобретать ксенон/биксенон хорошо себя зарекомендовавших брендов. Наиболее известные в данном сегменте автооборудования производители таковы:

MTF-Light — надёжный бренд родом из Южной Кореи (можно приобрести лампы с блоками, а также колбами от компании Philips);
Sho-me — также корейский производитель бюджетной ксеноновой оптики за относительно невысокую цену;
Matrix — малоизвестный производитель, стоимость продукции чуть выше средней, качество на достаточно хорошем уровне (Тайвань);
IPF — по отзывам потребителей, компания предлагает самый качественный ксенон из всех ныне существующих (Япония);
Optima — предлагает качественные лампы по невысокой цене (Китай);
Interpower — китайский производитель, выпускающий относительно качественный продукт по невысокой стоимости.

Примеры продукции (фотоотчет)

Оптимальным решением является приобретение ксенона или биксенона от японской компании IPF. В то же время имеется множество бюджетных альтернатив. Стоит избегать приобретения продукции «noname» («серой»). Под данным термином подразумевается ксенон (лампы, иное) без обозначения бренда, маркировки, страны изготовления. Установка изготовленного не по стандартам осветительного оборудования может привести к изъятию прав.

Что нужно знать перед установкой

Секрет эффективности ПТФ заключается в направлении светового потока. Лучи рассеиваются в горизонтальной плоскости и накладываются на дорогу. При установке на заводе противотуманки выставляются под определенным углом наклона и настраиваются под световую границу. Точная регулировка позволяет водителю перемещаться при тумане без потери видимости. При этом автомобиль не слепит водителей, движущихся навстречу.

Законодательством не запрещено устанавливать газоразрядные лампы в противотуманные фары, если монтаж выполнен без нарушений общих требований. Некорректно смонтированное устройство может стать причиной запрета эксплуатации автомобиля сотрудниками ГИБДД. Для законной установки ксенона необходимо, чтобы фара была предназначена для газоразрядных ламп. Проверить совместимость можно по маркировке, которая нанесена на каждой ПТФ:

— «D» — конструкция предусматривается установку ксеноновых ламп;

— «H» — фара предназначена для установки только галогенок. Ксенон не допускается.

Если установить ксенон в ПТФ, которая предназначена под галогенки, то нарушиться фокусировка. Отражение и преломление света в хаотичном порядке приводит к нулевой эффективности в условиях тумана и ослеплению встречных автомобилей. Рекомендуемое решение для газоразрядных световых излучателей — линзованная оптика, которая фокусирует световой поток на расстоянии 10-15 метров. ПТФ с ксеноном должны оснащаться автокорректором, который плавно поднимает фары при включении и опускает их при выключении.

Устанавливаем ксенон своими руками

Не стоит пренебрегать техникой безопасности при установке ксенона, так как можно не только испортить оборудование, но и сильно покалечиться. Поэтому следите за тем, чтобы ваши руки были сухими и незамасленными.

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.

Отключаем контактные провода от лампы и вытаскиваем ее.

Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.

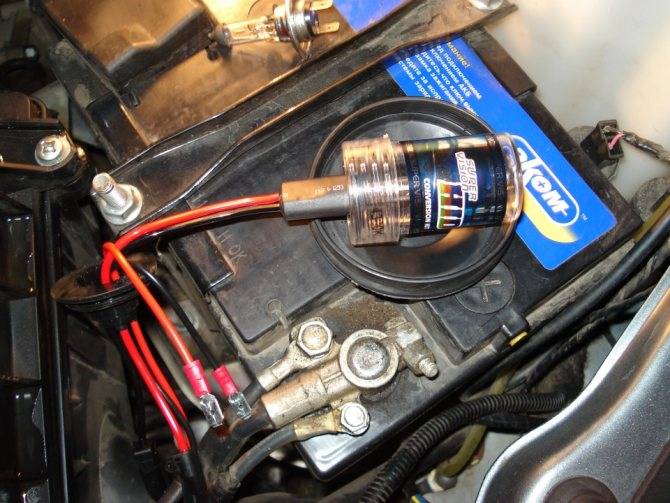

Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.

Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига. Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.

Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.

Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.

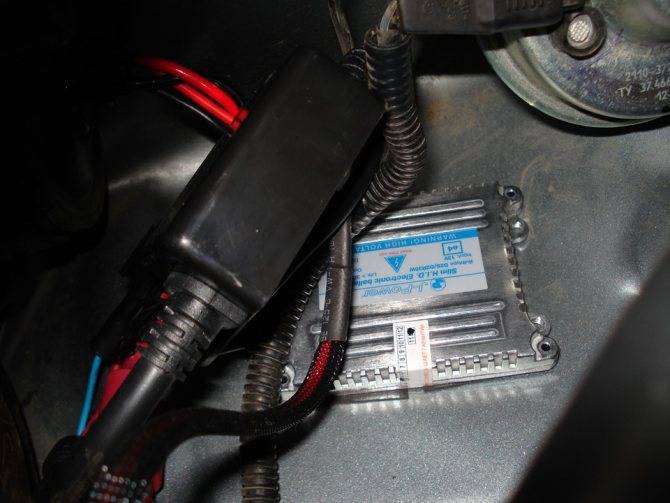

Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.

Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.

Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:

Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами. Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить реле напряжения. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются.

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Как выбрать хороший комплект

На сегодняшний день на автомобильном рынке представлено огромное множество различных ксеноновых ламп. Это многообразие немного усложняет выбор, и мы постараемся разобраться, какой ксенон лучше подойдет для конкретного автомобиля.

Большинство комплектов ксенона состоят из:

ксеноновых ламп;
блоков розжига;
проводки и деталей для крепления.

Лампы ксенона имеют специальную маркировку — 6000К, 5000К и т.д. Она обозначает цветовую температуру — яркость и цвет света, которым светит лампа. Ксенон с маркировкой 4300К светят белым цветом с легка желтым оттенком. Зачастую их устанавливают в противотуманные фары и в фары главного света автомобиля. Лучше всего они подходят для езды по мокрому асфальту.

Лампы 5000К светят оттенком, который наиболее близок к белому. Мощность их светоотдачи наиболее высокая, а свет нормально воспринимается человеческим глазом. Свет лампы 6000К имеет слегка голубоватый оттенок, и по мощности уступает двум предыдущим типам, так как имеет наиболее низкую светоотдачу. Однако на российском и украинском рынках именно этот тип является наиболее популярным.

Лидеры автомобильной индустрии устанавливают в свои автомобили ксеноновые лампы, цветовая температура которых находится в пределах 4200-5000К.

Блок розжига — это устройство, которое подает нужное напряжение на ксеноновые лампы, необходимое для их розжига. Чем сложнее и “умнее” устроен этот блок, тем больше процессов он контролирует. Высококачественный блок розжига обеспечит долговременную и качественную работу ламп, так как во время их розжига и свечения параметры лампы находятся в пределах допустимых норм.

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

сформировать в корпусе фары отверстие для подвода дополнительной проводки;
установить лампу Bixenon взамен штатной галогеновой;
закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

проводятся подсоединение и тест лампы на одной фаре;
производятся манипуляции с проводкой на втором головном устройстве освещения;
осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

2 блока розжига;
2 реле;
2 коммутационных жгута проводов с припаянными диодами;
2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
коммутационный жгут подсоединяется к реле;
электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
балласт (блок розжига) соединяется с реле;
силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

положением диода;
между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
в разъеме питания блока розжига контакты меняются местами.

Новый приказ МВД

Напомню, что согласно Приказу МВД России от 22.12.2014 N 1123, действующему с 27.01.2015 года, «О признании утратившими силу нормативных правовых актов МВД России и отдельных предписаний нормативных правовых актов МВД России» ГИБДД больше не выдает разрешение, заключение на регистрацию изменений в конструкцию автомобиля.

Теперь у автомобилистов не будет возможности внести изменения в конструкцию автомобиля, какой бы детали это изменение ни касалось. Те, кто переоборудовал свой автомобиль до момента вступления в силу данного приказа, получил сертификат до 2015 года, может ездить.

Меры предосторожности при выполнении работ

Установку ксенона следует выполнять, соблюдая определённые требования:

на повреждение компонента ксенонового комплекта нужно немедленно отреагировать прекращением работы и обращением к представителю фирмы-изготовителя за консультацией по поводу дальнейших действий;
повреждения, обнаруженные на лампе в процессе установки, должны привести всё к тем же действиям — остановке работ и обращению на фирму;
ксенон нельзя устанавливать влажными или испачканными в масле руками, иначе вас может ударить током;
не стоит смотреть невооружённым глазом на работающий ксенон в течение длительного времени;
соединения проводов и ламп комплекта должны быть надёжно изолированы от попадания в них влаги, а кроме того, на них не должно быть окисления или повреждений;
запуск ксенонового освещения следует проводить очень осторожно — в этот момент на него подаётся целых 23 тысячи вольт.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

Тип лампы – это может быть ксенон или биксенон;
Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

Блоки розжига – 2 шт.;
Ксеноновые лампы – 2 шт.;
Крепеж (необходим для проведения установки);
Комплект проводов;
Инструкция по установке и подключению.

Подробнее про подключение

Выбор ксеноновых ламп затрудняется разнообразием имеющихся в продаже модификаций, выпускаемых разными производителями. Следует разобраться в принципе действия этих источников света.

Ксеноновые лампы комплектуются блоками розжига, крепежными деталями и соединительными проводами.

Блок розжига представляет собой электронное устройство, подающее необходимое напряжение для загорания ксеноновой лампы.

Яркость и цвет светового излучения определяется его цветовой температурой. Она обозначается специальной маркировкой на корпусе изделия.

Приближающийся к белому оттенку спектр свечения лампы с цветовой температурой 5000К лучше всего воспринимается зрением человека. Ксеноновая оптика устанавливая производителями автомобилей имеет цветовую темперературу от 4200 до 5000К.

Критерием выбора для конкретной марки автомобиля не должна становиться самая высокая цена ксенона. Она не всегда оправданна. Следует учитывать особенности конструкции автомобиля.

Если в электрической части не предусмотрена возможность контроля за напряжением бортовой сети, нет смысла покупать блок розжига, учитывающий эту функцию.
