Установка автокорректора фар

Электромеханические типы корректоров

Этот тип устройств высокотехнологичный, он наиболее востребован и распространен. Конструкция его проста, состоит из нескольких элементов:

1. Мотор-редукторы на каждую фару.
2. Переключатель на 4 положения.
3. Электропроводка.
4. Предохранитель.

В случае использования такого устройства потребуется сделать следующие действия:

1. Демонтировать (если он установлен) гидропривод корректора.
2. Если переключатель планируете устанавливать в другое место, то первый пункт делать необязательно. Наиболее подходящее место для монтажа переключателя – это слева от руля.
3. Прокладываете электропроводку к каждой фаре. Желательно провода соединять со жгутами специальными пластиковыми стяжками.

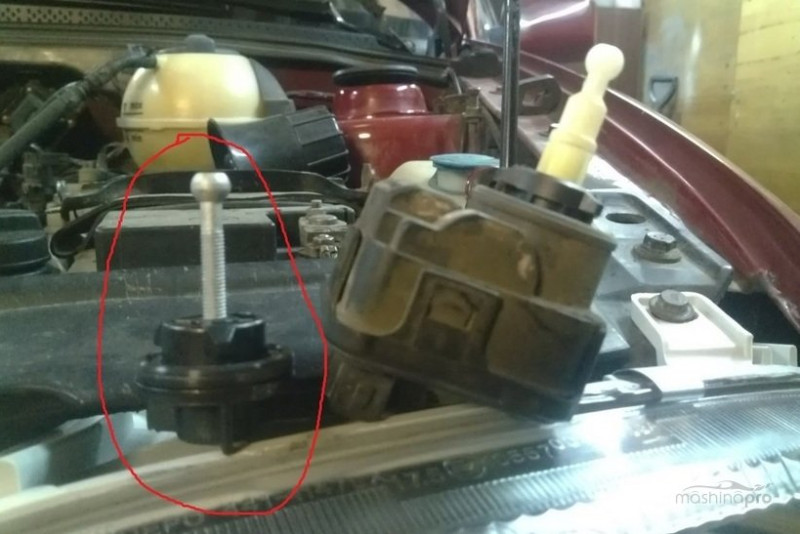

4. Установите на место регулировочных штоков старого гидрокорректора новые шаговые моторы.
5. Подключите провода к шаговым электродвигателям.
6. Так как это устройство потребляет, пусть и небольшой ток, необходимо установить в разрыв плюса питания предохранитель на 7,5 Ампер. От короткого замыкания этот прибор вас спасет. Но лучше всего посчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выбрать подходящий предохранитель с запасом 25 %.

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

• блок управления;
• датчики, которые измеряют клиренс автомобиля в различных точках;
• устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Контроль уровня

Проверка уровня трансмиссионной жидкости в КПП Рено Логан – хлопотная, но несложная процедура, которая обычно проводится на смотровой яме или на эстакаде

Важно проследить, чтобы автомобиль встал строго по горизонтали, без перекосов, иначе произойдет недолив смазочного материала

Чтобы провести замер жидкости, потребуется следующее:

• емкость для сборки масла;
• фонарик;
• стальной стержень (щуп);
• гаечные ключи на 8 и 10 мм.

Пустая механическая коробка передач вмещает в себя до 3,5 литров, а АКПП – 4 литра смазочного материала. Обычно жидкость добавляют, пока она не начнет выливаться из контрольного отверстия. Если в коробку поместилось меньшее её количество, значит, машина стоит под углом. Ее нужно разместить горизонтально, затем снова добавить смазку.

На крышке может быть мелкая металлическая пыль, появившаяся после естественной обкатки двигателя. Если кроме нее есть стружки металла, это указывает на повреждение шестерен. Без срочного ремонта здесь не обойтись.

Независимо от того, что утверждает производитель Рено Сандеро, расходные материалы в МКПП и «автоматах» требуют регулярной замены или хотя бы долива. Для этого не понадобится никаких особых приспособлений, кроме гаечных ключей и гаражной ямы. Однако придётся купить ещё и качественный материал, например, Elf Tranself NFJ 75w-80.

Подготовка к работе

Прежде чем приступать к изготовлению корректора своими руками, требуется выполнить несколько предварительных шагов:

1. Определите тип фар, к которым вы планируете прикрепить корректор. В зависимости от модели и производителя автомобиля, фары могут иметь различные характеристики и конструкцию.

2. Изучите законодательство вашей страны относительно корректоров фар. В разных странах могут быть разные требования и ограничения по использованию и установке подобных устройств.

3. Соберите необходимые инструменты и материалы. Для изготовления корректора вам потребуются: электрическая проволока, покупная регулировочная рейка или стропы, кусок плоской стали, паяльник, припой, изоляционная лента и набор инструментов.

4. Познакомьтесь с конструкцией и принципом работы фар. Изучите схему подключения фар, понимание которой поможет вам правильно подключить корректор и избежать ошибок.

5. Оцените сложность и возможность ручного изготовления корректора. Если у вас недостаточно опыта или навыков в области автосервиса, может быть лучше обратиться к специалистам, чтобы избежать повреждения и неправильной установки.

Инструменты	Материалы
Паяльник	Электрическая проволока
Набор инструментов	Регулировочная рейка или стропы
	Кусок плоской стали
	Припой
	Изоляционная лента

Как установить электрокорректор фар на гранту

Статья будет полезной не только владельцам автомобилей ВАЗ, которые с завода укомплектованы ненадежным гидрокорректором, но и автолюбителям, желающим своими руками установить на автомобиль ксенон. Установка корректора фар автоматического действия в таком случае обязательна.

Рекомендуем ознакомиться с принципом работы корректора фар. Понимание устройства поможет понять, какие именно детали нужны для правильной работы системы. Возможно, после прочтения статьи о собственноручном ремонте гидрокорректора и электрокорректора идея поиска поломки, из-за которой не работает корректор фар, и восстановления штатной системы покажется вам более привлекательной.

Выбор и покупка установочного комплекта

Минимальный установочный набор:

• 2 сервоприводы;
• блок управления;
• переключатель;
• проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

• с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
• с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

1. Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».
2. Вместо исполнительных механизмов гидрокорректора установите моторедукторы.
3. Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.
4. Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

Как сделать автокорректор фар для ксенона своими руками

Сделать автокорректор фар для ксенона своими руками – это просто и доступно для любого автолюбителя. Вам понадобятся несколько компонентов и инструментов, а также базовые навыки работы с электроникой.

Вот шаги, которые помогут вам сделать автокорректор фар для ксенона своими руками:

1. Подготовка компонентов:

Для создания автокорректора вам потребуются: сервопривод, контроллер, нивелир, реле, провода, разъемы и крепежные элементы. Убедитесь, что у вас есть все необходимые компоненты перед началом работы.

2. Установка сервопривода:

Сначала следует установить сервопривод внутри фары. Он отвечает за регулировку угла наклона фары. Прикрепите сервопривод к фаре с помощью крепежных элементов, чтобы он был надежно закреплен.

3. Подключение контроллера:

Следующий шаг – подключение контроллера к сервоприводу и источнику питания. Контроллер будет управлять движением сервопривода в зависимости от положения автомобиля.

4. Установка нивелира:

Нивелир необходим для определения положения автомобиля и рассчета необходимого положения фары. Устанавливается он на днище автомобиля, возле передних колес. Прикрепите нивелир к крепежным элементам и затяните его, чтобы он был надежно закреплен.

5. Подключение реле:

Подключите реле к контроллеру и автомобильной электросистеме. Реле необходимо для управления электрическим током, поступающим к фарам. Убедитесь, что все провода правильно подключены и закреплены.

6. Тестирование и настройка:

После завершения установки проведите тестовые испытания для проверки работы автокорректора. Запустите автомобиль и проверьте, что фары регулируются в соответствии с положением автомобиля. При необходимости проведите дополнительную настройку, чтобы достичь оптимального положения фар.

Вот и всё! Теперь у вас есть автокорректор фар для ксенона, сделанный своими руками. Не забудьте провести периодическую проверку и обслуживание, чтобы всегда иметь правильную настройку светового потока фар. Пользуйтесь своим умением и наслаждайтесь безопасными поездками в темное время суток!

Корректор для фар принудительного действия

Название устройства раскрывает и суть его эксплуатации. Так, корректор фар активизирует сам водитель и может регулировать направленность световых лучей самостоятельно. В простонародье такой тип устройства часто называют ручным корректором. Подобные варианты корректоров присущи более ранним выпускам авто. Механизм изменения положения фар.

Для активизации данного действия используются различные приводы. Это могут быть механические, гидравлические, пневматические, электромеханические приводы. Из общего списка наибольшее распространение получил именно электромеханический корректор фар. Такие механизмы работают в сочетании с галогеновыми лампами (фарами).

Электромеханический корректор фар состоит из таких механизмов:

• переключатель положения фар
• мотор-редуктор, который устанавливают на каждую фару
• соединительная проводка

Поворотный переключатель положения фары
. Устройство монтируют на панель приборов: может быть расположено с левой или с правой стороны от рулевой колонки. Переключатель дает возможность водителю управлять положением фары и уровнем света. Устройство имеет несколько фиксированных положений, которые помогают владельцу авто поднимать или же опускать фару.

Мотор-редуктор
. В обиходе данное устройство часто называют корректором фар.

Прибор объединяет в себе:

• электродвигатель постоянного тока
• червячный редуктор
• электронная схема управления

Действие.

Устройство служит для преобразования вращений электродвигателя в поступательное движение штока.

Шток.

Приспособление изготовлено с шаровым наконечником, который входит в защелку, расположенной в нижней части отражателя.

Отражатель фары
.
Верхняя часть отражателя фары крепится шарнирно, нижняя – при помощи штока.На угол наклона отражателя в сочетании с источником света влияет шток.

Эксплуатация корректора фар

. На угол наклона фар и направленность света могут повлиять многие факторы. К примеру, когда машина нагружена, угол свечения изменяется. При посадке пассажиров или же при наличии некоторого груза в машине, положение кузова изменяется, соответственно и направление освещения зменяется. Корректор фар создан для того, чтобы водитель при подобных и иных факторах мог самостоятельно изменять направленность света в соответствии с нормами и требованиями по эксплуатации фар. Таким образом можно избежать ослепления других водителей и сделать дорожное полотно максимально освещенным.

Для того чтобы проводить все операции правильно, существует ряд рекомендаций и инструкций. Также можно регулировать фары при помощи специального переключателя.

Краткое описание электромеханического корректора фар

. Приспособление представляет из себя простое и достаточно надежное средство для правильной и корректной регулировки фар. При этом, как показывает статистика, водители довольно редко прибегают к непосредственной эксплуатации данного устройства. Подобный подход может иметь чреватые последствия и привести к негативному исходу: дорожно-транспортное происшествие.

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

• ВАЗ-2110: ход 2,0 при длине 34,0.
• ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Виды

Корректоры
разных видов устроены примерно одинаково. Они включают в себя:

• датчик просвета дороги;
• устройство управления;
• механическую часть
  — моторчик и редуктор.

Устройство ручного типа

Корректор
этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные
автомобили. Активируется прибор вручную поворотом специального переключателя,
сделанного в виде небольшого колесика. Положение фар на нем обозначается с
помощью разметки (графика или цифры). Водитель производит корректировку, когда это
нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла
его наклона. Он просто поворачивает колесико, и световой луч меняет
направление.

После
поворота колесика на червячный редуктор поступает команда. Редуктор
преобразовывает движение моторчика в поступательное движение кинематического
элемента, который и изменяет угол наклона светового элемента. Конструкция
довольно простая – сверху фара крепится на шарнирах. Снизу ее касается шток, который,
двигаясь вперед или назад, меняет угол наклона по вертикали.

Это
очень простое электромеханическое устройство, в чем и заключается его основной
плюс. Но у него есть один значительный недостаток — водители часто просто
забывают его использовать.

Автоматическое устройство

Здесь
водителю ничего не нужно делать, регулирование происходит в автоматическом
режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми
светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому
наличие корректировщика на нем — обязательное условие. С ксеноном без
корректора ездить просто небезопасно.

Для
измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор
включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен
ко дну кузова и посредством тяги совмещается с подвеской. Подвеска
“ходит”, и сведения об этом поступают на ротор. Ротор поворачивается,
магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок
управления, который пересчитывает их в нужный угол поворота световых элементов.
Сигнал поступает на исполнительный механизм. Блок управления передает не только
степень наклона машины, но и скоростной режим.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Источник

Выбор и покупка установочного комплекта

Минимальный установочный набор:

• 2 сервоприводы;
• блок управления;
• переключатель;
• проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

• с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
• с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Статья в тему: Продаем автомобиль по генеральной доверенности

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

После установки ручки переключателя автокорректор готов к тестированию.

Установка нештатных систем

В качестве альтернативы универсальным комплектам многие владельцы ВАЗ предпочитают собирать установочный набор из деталей от ГАЗ, сетуя на то, что в случае поломки гораздо проще найти запчасти. Но сама установка имеет ряд особенностей.

К примеру, мотор-редуктор корректора фар ВАЗ 2110 должна иметь вылет штока 34 мм, а ход – 2 мм (у ВАЗ 2111 вылет штока – 34 мм, ход – 3.63 мм), тогда как вылет штока оригинальной системы на основе БУК02-01 для автомобилей ГАЗ составляет 38,8 мм, а ход – 7 мм. Систему можно инсталлировать без переделок, но корректор будет работать только в нескольких положениях, а шаги регулировки будут слишком большими для правильной настройки света фар.

В паре с блоком управления БУК02-01 работают сервоприводы ЭПК 02. Как и в случае со штатными системами, питание на блок управление должно подаваться только после включения ближнего света фар.

Доработка своими руками

Для подгонки необходимо:

• кратковременно подать на силовые контакты сервопривода 12 В, чтобы шток выдвинулся в максимальное положение;
• отрежьте наконечник штока в указанном месте, чтобы сточить основание штока;

Статья в тему: Как оспорить ошибочный штраф ГИБДД

Альтернативным методом регулировки вылета является подбор нужного номинала резистора максимально выдвинутого состояния. Номинал резисторов подбирается опытным путем, но для многих моделей ВАЗ в интернете можно без труда найти готовые решения. При этом совсем необязательно использовать SMD-компоненты.

• Как сделать курицу в банке в духовке



• Как сделать чтобы телефон видел компьютер как телефон



• Айфон 4s разблокировать без компьютера своими руками пошаговая



• Как сделать чтоб не делить машину при разводе



• Пороги на ниву 2131 своими руками из профиля чертежи
