Как выбрать датчик движения для включения света

Как подключить датчик движения к лампочке: алгоритм действий

Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, электрическую вилку, индикатор, лампочку с патроном, винтовой зажим, провод и зачистной инструмент.


Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, а также необходимый для этого инструмент

Первым делом следует выполнить прямое подключение лампочки к розетке. Затем для проверки работоспособности устройства датчик подсоединяется в разрыв цепи.

Концы электрического провода нужно подключить к вилке. Зачистка кабельной продукции выполняется специальным зачистным инструментом. Установка патрона осуществляется с противоположной стороны. Лампочка включается.

Определение в розетке фазы производится с помощью индикаторной отвертки. Чтобы удостовериться в том, что лампочка горит, вилка вставляется в розетку. Далее необходимо установить датчик движения в разрыв провода. Для этого отключается электропитание. Обе жилы проводов разрезаются, и выполняется очистка их концов.

На следующем этапе производится установка своими руками датчика движения в разрыв питающего провода. На основании инструкции, что прилагается к устройству, необходимо пропустить фазу через датчик на лампочку и подвести к нему ноль для питания. Фаза проходит через коричневый провод, выходит из красного и подается на лампочку. Соединения выполняются с помощью винтового зажима.

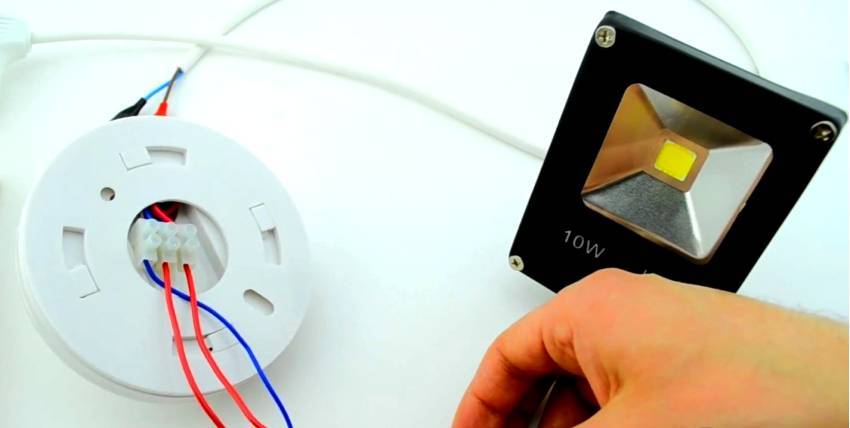

Под крышкой датчика имеется колодка для подключения, к ней подсоединены три цветных контакта, выходящих из корпуса

Любой датчик имеет два реостата. Первый отвечает за период времени суток. Слева от него изображено солнце, справа – луна. Если датчик будет использоваться в светлый период дня, устанавливают его на изображение солнца. В случае применения для ночного освещения он должен смотреть на луну.

Второй реостат контролирует время отключения устройства. Минимальное его положение свидетельствует о 5-секундном выключении. После настройки прибора вилка вставляется в розетку с учетом ранее определенной полярности. Выполняется движение рукой, чтобы датчик включил лампочку. Далее не совершается никаких движений, чтобы устройство отключило свет.

Как правильно установить

При установке важно обратить внимание на:

Специфику помещения. К примеру, акустический датчик ставить на заводе или в производственном цеху нет смысла – в подобных местах всегда шумно, сенсор даст большое число ложных срабатываний.

Охватываемую территорию

Важно учесть, что ввиду конструктивных возможностей сенсора и особенностей среды передачи сигнала для линейных помещений (коридоров) лучше подойдет микроволновой или ультразвуковой сенсор, для всех остальных – инфракрасный или акустический.

Тип монтажа. В системах безопасности важно установить датчик в нишу или спрятать в стену, поэтому применяются датчики скрытой установки, для дома же можно обойтись обычными настенными или потолочными.

Время работы

По срабатыванию датчик будет отправлять сигнал светильнику о необходимости не размыкать цепь питания и освещать контрольную территорию. Длительность данного промежутка можно настроить, но максимальное время у каждого девайса сугубо индивидуально.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

  • Высокая чувствительность;
  • Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
  • Наличие таймера;
  • Низкое энергопотребление;
  • Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

  • Питание от стандартных батареек ААА;
  • Крепление на двухсторонний скотч;
  • Небольшие размеры делают малозаметным;
  • Хорошая чувствительность;
  • Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

  • Стабильное подключение по протоколу ZigBee;
  • Работает при температуре -10 градусов;
  • Простая настройка, перезагрузка;
  • Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

  • Удобное крепление;
  • Небольшие размеры;
  • Широкий выбор сценариев;
  • Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Ведущие производители датчиков движения для включения света

Выпуском устройств занимаются многие производители, но лидирующие позиции занимают следующие компании:

  • XIAOMI. Всемирно известная компания, выпускающая различную продукции, в том числе электротехнические товары. Изделия бренда пользуются повышенным спросом, поскольку характеризуются высоким качеством, стильным дизайном. Производитель предлагает пользователям высококачественные датчики движения различных видов;
  • Steinel. Компания выпускает различное оборудование для «умного» дома, в том числе датчики движения. В линейку устройств входят приборы разных форм, различной стоимости, функциональности, что позволяет покупателям подобрать наиболее подходящий вариант;
  • TDM ELECTRIC. Одна из ведущих компаний, занимающихся производством осветительного оборудования. В линейке бренда представлены микроволновые, инфракрасные датчики движения, которые можно использовать для включения различных приборов;
  • Legrand. Французская компания предлагает пользователям высококачественное осветительное оборудование, соответствующее установленным нормативам. Бренд выпускает датчики движения, отличающиеся чуткостью, долговечностью;
  • Schneider Electric. Компания специализируется на производстве светотехнического оборудования, электрических устройств. Бренд постоянно расширяет ассортимент продукции, представляя пользователям усовершенствованные изделия, в число которых входит и датчики движения. Они отличаются различными габаритами, что позволяет подобрать такие элементы, которые можно устанавливать даже на ограниченном пространстве;
  • Эра. Компания предлагает высококачественное осветительное оборудование, в том числе датчики движения розеточного типа. Устройства бренда отличаются простотой установки, эффективностью, долговечностью.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

  • Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
  • Угол обзора:
    • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

    • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
  • Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
  • Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Критерии выбора лучшей модели

При выборе модели датчика, нужно для себя четко понимать, в каких условиях будет эксплуатироваться прибор, и какой нагрузкой он будет управлять. Поэтому учитывайте при выборе мощность лампы, которая будет подключена к датчику

Обратите внимание, на рынке уже существуют модели светильников и даже патронов ламп, где уже встроен сенсор движения

Модель прожектора с датчиком LED-FL-10

Например, модель от фирмы EUROELECTRIC с торговым названием LED-FL-10. Это светодиодный светильник размером 100*125 (мм), мощностью всего около10 Вт, обеспечивает световой поток 800 лм. Наиболее важные физические характеристики это угол обзора и радиус действия.

Угол обзора датчика, это величина в градусах, определяет «угол видения» от точки расположения сенсора. Уличному прожектору, необходим датчик с углом обзора 180-360 градусов, а для управления лампой освещения домофонной двери в подъезде, вполне хватит потолочного варианта датчика с углом обзора от 20 градусов и выше.

Радиус действия. Для бытового применения вполне достаточно расстояния 10-15 метров, именно такую дальность обнаружения обеспечит большинство моделей с инфракрасным сенсором.
Различные схемы подключения и выбор места для крепления. Правильно расположение и настройка любого прибора — залог его правильной работы долгое время.

При монтаже нужно обеспечить зону обнаружения движущихся объектов, защиту от внешних воздействий, способных вызвать неправильное срабатывание или несрабатывание, а также надежное подключение к электропроводке. Высота установки прибора регламентируется изготовителем. Технически работа по установке датчика не сложная, но специфическая, требующая определенного практического опыта.

Поэтому, если вы не пользуетесь в жизни индикаторной отверткой, тестером и резиновыми рукавицами — лучше сразу обратиться к специалистам. Наиболее просто монтируются 2-контактные датчики, они включаются последовательно с люстрами, светильниками или одиночными лампами накаливания. В случаях, когда необходимо включить свет принудительно и надолго, параллельно датчику советуем сразу установить выключатель (такой вариант возможен при работе в смотровой яме гаража).

Настройка чуствительности прибора

LUX – этот параметр определяет освещенность, при которой произойдет включение или выключение ламп освещения. При монтаже желательно сначала установить на максимальное значение.

TIME – определяет время задержки выключения освещения после того, как человек вышел из зоны работы прибора. Обычно эта величина более10-ти секунд. Учитывайте длину коридора помещения и время на закрытие двери ключами.

SENS – определяет порог срабатывания прибора, т.е. чувствительность сенсора. Чем больше чувствительность, тем больше дальность обнаружения движения. Подбирается индивидуально.
MIC (микрофон) – обычно также подбирается индивидуально, но изначально советуем ставить на минимум.

Сегодня, мировая промышленность предлагает очень широкий ассортимент датчиков движения, которые можно применять в самых различных вариантах. Какой из них выбрать – решать Вам, с учетом всех нюансов описанных в этой статье, но какую бы модель Вы не выбрали, применение датчиков движения, как компонента системы «умный дом», позволит сберечь электроэнергию, сэкономит время, деньги и избавит от рутинного поиска выключателей на стене в темноте.

Принцип действия инфракрасного датчика движения

Тепло, излучаемое живыми существами, – это излучение в инфракрасном спектре. Учитывая, что теплокровные животные имеют температуру тела от 30 до 40°С, сила этих лучей довольно велика и может быть зарегистрирована чувствительной аппаратурой. Внутри инфракрасного датчика обычно находится система линз (в более дешёвых – одна сегментная), которые концентрируют тепловое излучение на специальном элементе – пиродетекторе.

При превышении определённого порога (обычно он выставляется при монтаже и во многом обусловлен чувствительностью прибора) пироэлектрический элемент срабатывает и посылает сигнал на сопряжённые устройства.

На заметку. Тепло выделяют не только живые существа, но и кондиционер, работающий на обогрев, и система тёплого пола. Поэтому датчики движения проектируют таким образом, чтобы они срабатывали на скачкообразное изменение – то есть, появление в поле видимости человека. Правда, если солнце в окне «стрельнёт» лучами в линзу инфракрасного сенсора, устройство сработает. Именно поэтому его не размещают напротив окна и вешают всегда под потолком.

Как подключить

В самом простом варианте подключение датчика выполняется в разрыв проводника фазы, подводимого непосредственно к лампе. Данный способ прекрасно работает в абсолютно темных помещениях, где нет ни одного окна. В этом случае проводники фазы и нуля заводятся в датчик со стороны входа и подключаются к соответствующим клеммам L и N. На выходе фазный провод идет далее к лампе накаливания, а нулевой проводник соединяется с ближайшим нулем электрической цепи.

При использовании датчика для включения света на улице, дополнительно понадобится фотореле или датчик освещенности, работающий в автоматическом режиме. Вместо него на линии может быть установлен отдельный выключатель, включаемый и выключаемый вручную. Таким образом, предотвращается ненужное включение света при наличии нормального естественного освещения.

Подобные дополнительные комбинирующие устройства также устанавливаются в разрыв фазы. Если используется фотореле, его нужно устанавливать перед датчиком движения. За счет этого питание к прибору будет поступать только с наступлением темноты, а днем он находится в выключенном состоянии. Срок службы датчика движения существенно увеличивается, поскольку его ресурс ограничен определенным количеством срабатываний.

Существенным недостатком данных схем является невозможность длительного использования включенного освещения. Свет будет сразу же пропадать после прекращения движения. Этого можно избежать путем параллельного подключения совместно с детектором обычного выключателя. Когда он находится в выключенном положении, будет работать датчик. После включения датчик перестает работать и свет горит на протяжении всего времени до прерывания цепи выключателем.

Производители и цены

В приборах движения цена напрямую связана с качеством и производительностью прибора. Чем дороже устройство – тем большую зону оно способно охватить. Среди популярных марок стоит отметить приборы фирм:

  • Camelion;
  • Theben;
  • Ultralight.

Стоимость сенсоров начинается от 400 рублей и доходит до нескольких тысяч. Самые рейтинговые среди бюджетных моделей по версии Яндекс.маркета.

ИзображениеМодельУгол обзора, градусовДальность действия, метровСредняя цена, рубли
Camelion LX-39/Wh18012558
Rev 318012590
Feron SEN30 (датчик движения руки)305-8759
PIR16A18012505
IEK LDD12-029-600-0011209508
Elektrostandard SNS M 02180-3606512
ТДМ SQ0324-001412012519

Как подключить датчик?

Правильное подключение устройства – несложный процесс, осуществляющий корректную работу в будущем. Ниже рассмотрим подробный алгоритм подключения датчика.

  1. Для начала необходимо подробно изучить инструкцию. Затем приступаем к работе.
  2. Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.
  3. Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику необходимо подключить при помощи НШВИ наконечников.
  4. После подключения проводов между собой, переходим к подключению проводов к распредкоробке. В коробку входят семь проводов, три от датчика, два от светильника и два питающих – фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль – синюю.
  5. У кабеля, подключенному к датчику белый провод является фазой, зеленый – ноль, красный необходимо подключить к нагрузке. Фазный провод питающего кабеля необходимо подсоединить к фазным проводам от датчика (коричневый и белый). Затем нужно соединить его вместе с нулевым проводом от питающего кабеля, нулевым проводом от датчика (зеленый) и нулевым проводом от светильника.
  6. Красный и коричневый провода соединяем вместе. Подключение готово.

Виды датчиков движения

На сегодня, наибольшим спросом пользуются виды ДД:

  • ультразвуковые (УЗ);
  • инфракрасные (ИК);
  • микроволновые (СВЧ);
  • комбинированные;

Каждый вид имеет достоинства и недостатки, применяется в разных условиях.

Рассмотрим по отдельности обозначенные типы ДД:

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

  1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
  2. Дальность действия не далека.
  3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

  1. Невысокая ценовая категория.
  2. Не подвержены воздействиям природной среды.
  3. Фиксируют движения при любых материалах объекта.
  4. Не теряют рабочие функции при возникновении влажности, пыли.
  5. Не реагируют на перепады температурного режима окружающей среды.

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

  1. Они могут ложно срабатывать на теплый ветер.
  2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
  3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

  1. Точность регулирования расстояния нахождения объектов при их движении.
  2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
  3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

  1. Наиболее высокая цена на него.
  2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
  3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

  1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
  2. Режим его работы не влияет от температуры среды.
  3. Реагирует даже на малозначительные движения.
  4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.
