Солнечные батареи для дачи и дома: виды, принцип работы и порядок расчета гелиосистем

Выбираем солнечные панели для частного дома

Перед тем, как покупать солнечные панели в частный дом, узнайте:

• Суточное потребление электроэнергии в помещении;
• Место для установки панелей (направлены на юг при этом на них не должно быть тени и выставлен соответствующий угол наклона);
• Аккумуляторы размещаются в теплом помещении при этом температуре до 25 градусов по Цельсию;
• Учитывайте пиковые нагрузки электроприборов;
• Сезонное или постоянное использование системы.

Для регионов с высокой световой активностью лучше всего подойдут монокристаллические батареи. Для дачи или приусадебного участка, если планируется сезонное использование лучше всего подойдут микроморфные поликристаллические модели. Они сравнительно недорогие, хорошо воспринимают рассеянный, боковой свет и работают под углом в пасмурную погоду.

Пример расчетов

Дачный участок потребляет 3-6 кВт*ч электрической энергии, но этот показатель может быть выше при использовании большого количество электроприборов или дополнительного освещения дома. Трехэтажных коттедж потребляет от 20 до 50 кВт*ч и даже больше. На основе представленной информации произведем расчет.

№	Энергопотребители	Мощность, Вт	Количество	Время работы, ч	Потребляемая мощность в сутки, кВт*ч
1	Лампа	90	3	3	1
2	Лампа	50	3	3	0,56
3	ТВ	150	1	4	0,7
4	Насос	400	1	2	1
5	Холодильник	1200	1	2	3
6	Ноутбук	400	1	2	0,8
7	Спутники	20	1	4	0,9
	Всего:	—	—	—	7 кВт (с учетом потерь)

Энергоемкость коттеджа составляет 7 кВт (с учетом потерь). Если дом находится на Юге, где солнечного света достаточно для энергообеспечения, то понадобится порядка 20 батарей. Рабочая мощность одной панели – 400 Вт. Такого количество достаточно для энергоснабжения загородного участка, где постоянно проживает семья из 4-6 человек.

Принцип работы

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Установка

Монтировать панели допускается практически как угодно – вертикально, горизонтально, под наклоном. Однако следует учитывать, что максимальную отдачу модули дают при падении солнечных лучей на рабочую поверхность перпендикулярно. При этом нужно обеспечить и максимальное время облучения.

Отсюда – некоторые рекомендации по установке:

• Ориентировать фотоприемники на юг.
• Располагать панели под углом, равным широте местности.
• Изменять (по возможности) угол наклона на 20% — увеличивать зимой и уменьшать летом.

Следует также позаботиться, чтобы в течение всего светового дня модули не подвергались затенению деревьями на участке или другими зданиями. В этом случае удастся обеспечить максимальную мощность генерации. Особенно критично это для монокристаллических батарей, отдача которых существенно снижается в рассеянном свете.

Характеристики солнечной панели

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули

При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут

Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов

Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов

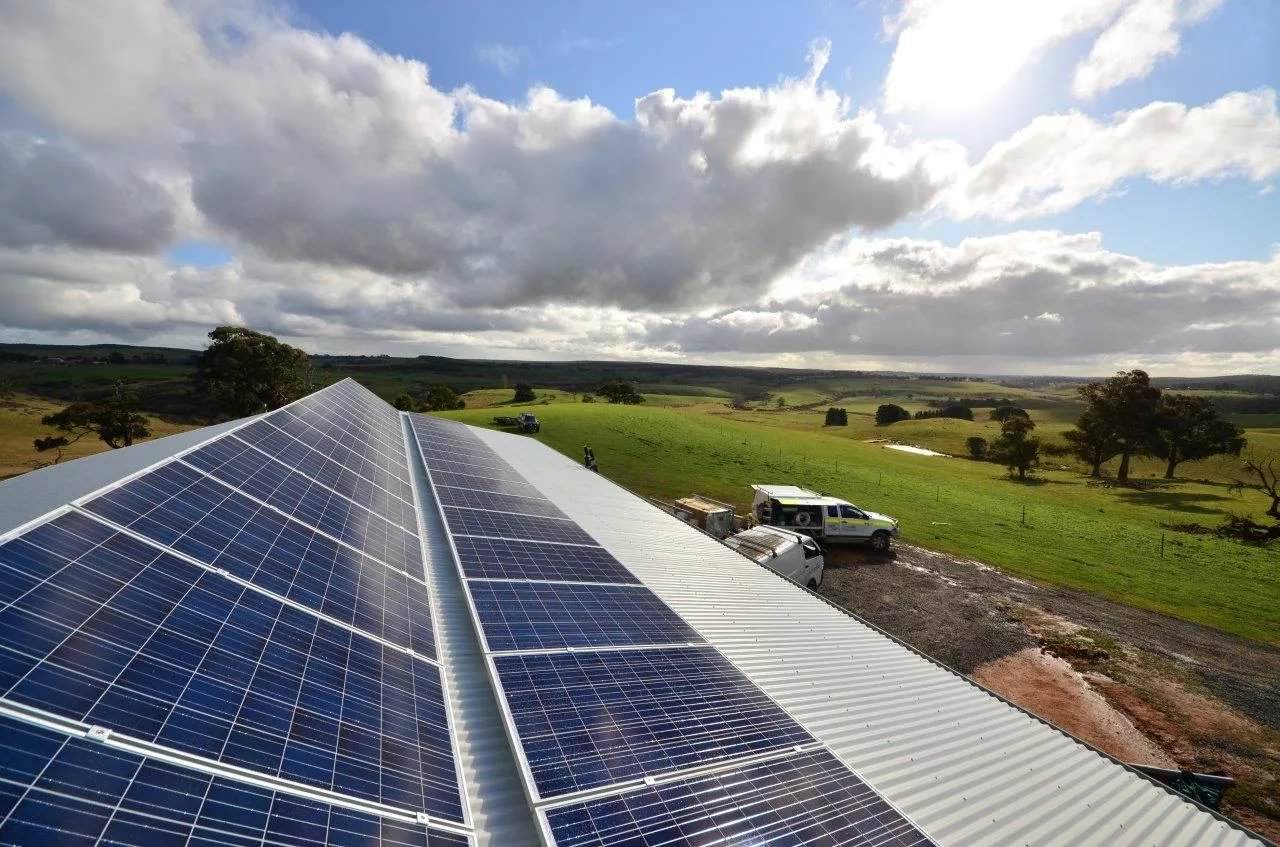

На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

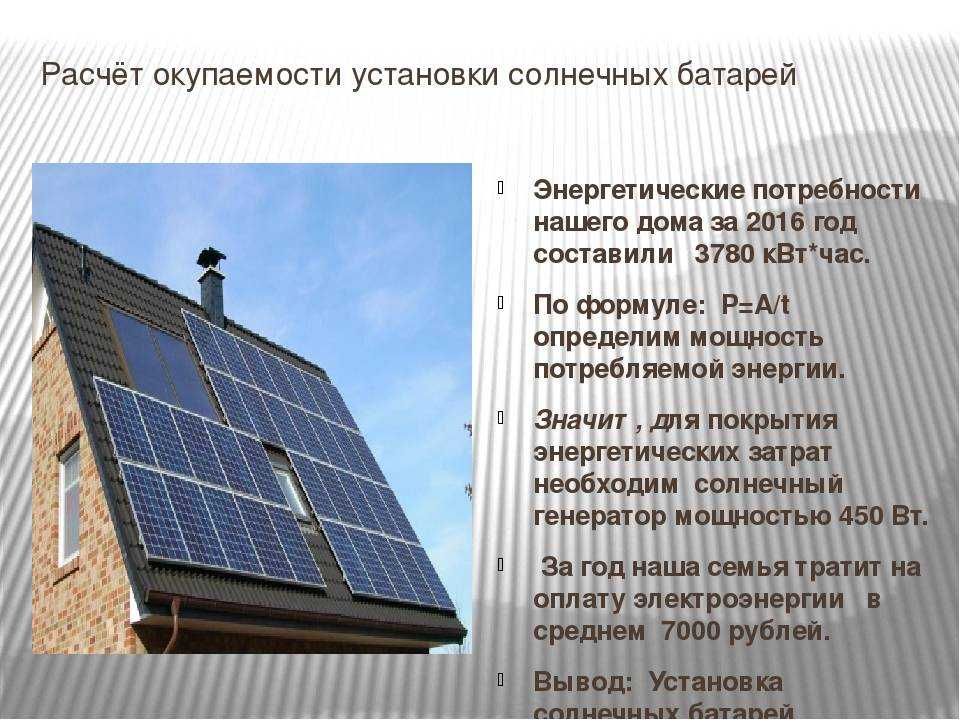

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

«Квазар» – еще один украинский производитель

Наш выбор: панели — KV175-200/24 M (монокристаллические), KV220-255M (также моно), KV210-240Р (вариант поли), в маркировке цифры указывают на мощность устройства.

Характеристика	KV 175-200/24M	KV 220-255M	KV 210-240Р
Номинальная мощность, Вт	175–200	220–255	210–240
Удельная номинальная мощность, Вт/м²	137–157	133–156	127–146
Сортировка по мощности, Вт	-0 +5	-0 +5	-0 +5
Количество элементов	72	60	60
Размер фотоэлемента, мм	125 × 125 (моно)	156 × 156 (моно)	156 × 156 (мульти)
Размер модуля, мм	1 585 × 805 × 40(35)	1 665 × 997 × 40(50),1 652 × 992 × 40(50)	1 665 × 997 × 40(50),1 652 × 992 × 40(50)

Цена батарей – от 13 000 руб. (приблизительно) за 150 Вт. Кроме гелиопанелей «Квазар» выпускает фотоэлектрические преобразователи ячейками от 4 × 4 до 6 × 6 дюймов с КПД до 18,7 %.

Как установить своими руками ↑

Прежде всего нужно определиться с местом размещения установки. От этого зависит эффективность работы батареи, их КПД.

Оптимальным считается южный скат крыши. Как правило, установленный элемент и направление луча должны составлять 40-60°, хотя более предпочтительным является вариант, допускающий регулировку.

Рекомендации по установке

• Между модулем и крышей необходимо оставлять вентзазор. Он необходим для рассеивания избыточного тепла с нижней стороны устройства.
• Крепеж выполняют либо при помощи прижимных фиксаторов, либо болтов, для которых на нижнем крае рамы предусмотрены отверстия. Крепежные элементы должны иметь антикоррозийное покрытие.

Внимание!
Корпус конструкции категорически нельзя сверлить или дорабатывать другим способом. Любая подобная «самодеятельность» чревата прекращением гарантии.

• Солнечную панель подключают согласно инструкции производителя, не нарушая правил электробезопасности. Для монтажа используют одножильные провода из меди с минимальным сечением в 4 кв. мм. Если провода неустойчивы к УФ-излучению, то их необходимо прятать в гофр для наружных работ.
• Для подключения используют специальные коннекторы МС4. На устройствах имеются все необходимые разъемы. Перед его включением систему проверяют на соответствие данным, указанным в паспорте.

На заметку
Если напряжение при холостом ходе системы не соответствует указаниям в паспорте, значит установка выполнена неверно.

И еще одно замечание: максимальный ампераж и напряжение гарнитуры батарей не должен быть больше параметров дополнительных электроприборов: контроллера и преобразователя.

Каркас

Кроме того, при бОльших размерах солнечных батарей должен быть усилен и алюминиевый каркасный профиль. Увеличена толщина, добавлены ребра жесткости.

Не все китайские производители это делают, предпочитая собирать все на стандартных профилях.

Ошибка №13
В итоге из-за увеличения парусности и снеговетровой нагрузки происходит деформация конструкции.

Прибавьте сюда проблемы с транспортировкой и подъемом на крышу негабаритных размеров. Поэтому покупайте солнечные панели стандартного размера.

Проверяйте надежную герметизацию между рамкой и панелью.

Ошибка №14
Там не должно быть никаких трещин или пустот.

Во все щели при эксплуатации будет попадать снег и вода, а при замерзании лед начнёт выдавливать стекло из рамы. Вот характерные повреждения такого рода:

Ошибка №15
Уголки рамки должны сходиться между собой без перекосов.

Из-за их смещения даже на пару миллиметров как раз и образуется щель между рамой и стеклом с лицевой стороны.

Устройство и принцип действия солнечной батареи

Когда-то пытливые умы открыли для нас природные вещества, вырабатывающие под воздействием частиц света солнца, фотонов, электрическую энергию. Процесс назвали фотоэлектрическим эффектом. Ученые научились управлять микрофизическим явлением.

На основе полупроводниковых материалов они создали компактные электронные приборы – фотоэлементы.

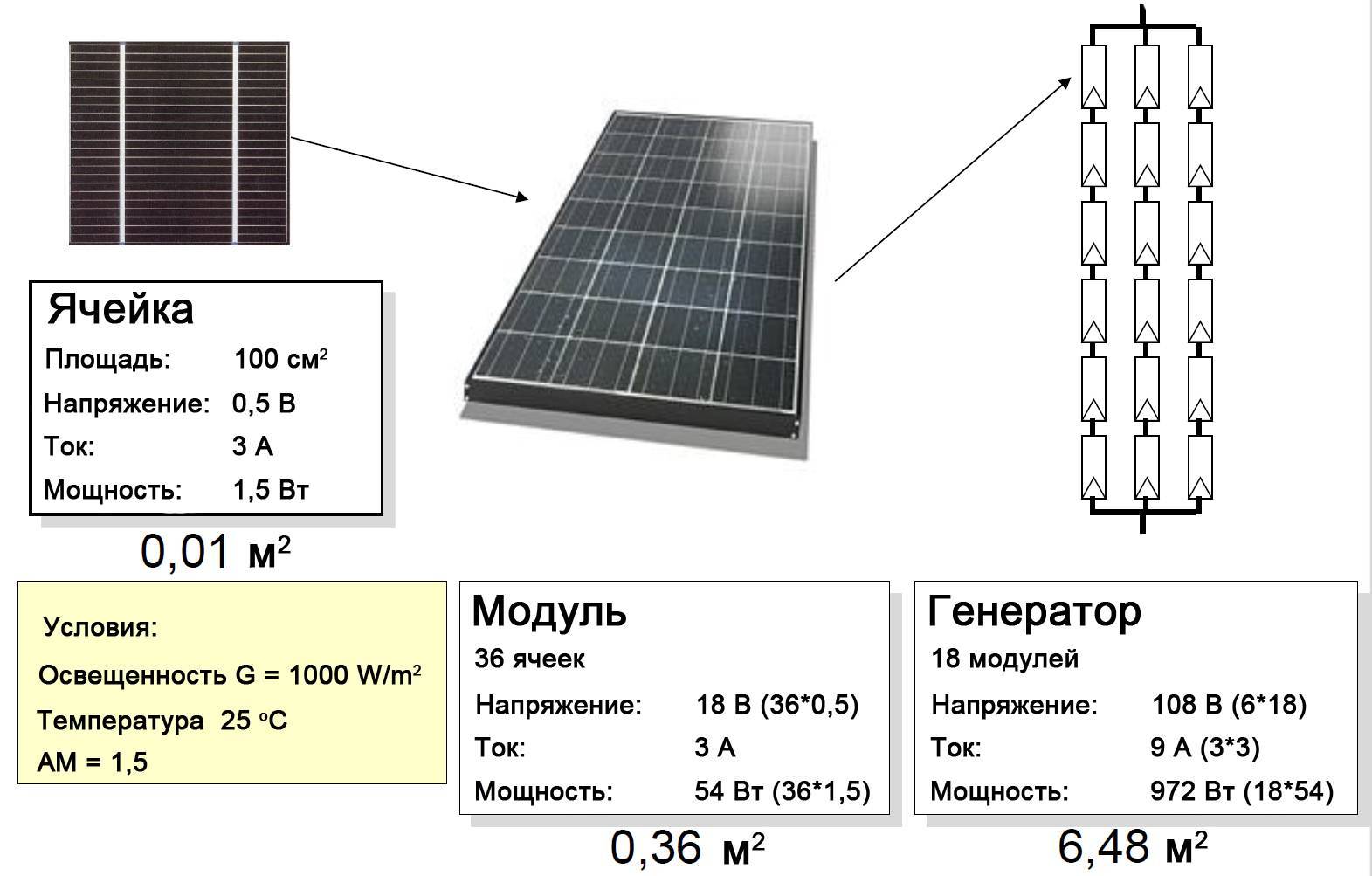

Производители освоили технологию объединения миниатюрных преобразователей в эффективные гелиопанели. КПД панельных солнечных модулей из кремния широко производимых промышленностью 18-22%.

Из описания схемы наглядно видно: все комплектующие элементы электростанции одинаково важны – от их грамотного подбора зависит согласованная работа системы

Из модулей собирается солнечная батарея. Она является конечным пунктом путешествия фотонов от Солнца до Земли. Отсюда эти составляющие светового излучения продолжают свой путь уже внутри электрической цепи как частицы постоянного тока.

Они распределяются по аккумуляторам, либо подвергаются трансформации в заряды переменного электротока напряжением 220 вольт, питающего всевозможные домашние технические устройства.

Солнечная батарея представляет собой комплекс последовательно соединенных полупроводниковых устройств — фотоэлементов, преобразующих солнечную энергию в электрическую

Принцип работы и устройство солнечной батареи

Одним из источников энергии является солнечная батарея, генерирующая альтернативную энергию Солнца. Она появилась сравнительно недавно, но уже успела обрести популярность в странах Евросоюза, за счет высокой эффективности и приемлемой стоимости.

Компоненты

Само устройство и принцип работы энергоисточника можно называть простым. Оно состоит всего из двух частей:

• основного корпуса;
• преобразовательных блоков.

В большинстве случаев корпус делают из пластика. Он похож на обыкновенную плитку, к которой прикреплены преобразовательные блоки.

• поликристаллическим;
• монокристаллическим.

Поликристаллический способ является менее затратным, а монокристаллический считается наиболее эффективным.

Все остальные дополнительные части (например, контроллеры и инверторы), гаджеты и микросхемы присоединяют только для увеличения работоспособности и функционирования источника энергии. Без них солнечная батарея также сможет работать.

Имейте в виду: для того чтобы данный источник начал функционировать нужно правильно и аккуратно подключить все преобразовательные блоки.

Существует два вида их подключения:

• последовательное;
• параллельное.

Разница лишь в том, что в параллельном соединении происходит увеличение силы тока, а при последовательном увеличивается напряжение.

Если есть необходимость в максимальной работе сразу двух параметров, то используется параллельно-последовательное.

Но стоит учитывать, что высокие нагрузки могут способствовать тому, что некоторые контакты могут перегореть. Для предотвращения этого используют диоды.

Важный момент: ни накопление, ни сила тока совершенно не соответствуют возможным параметрам современной бытовой техники, поэтому приходится перераспределять и накапливать электроэнергию.

Для этого рекомендуется дополнительно подключать минимум два аккумулятора. Один будет являться накопительным, а второй запасным или резервным.

Приведем пример работы дополнительных аккумуляторов. Когда на улице хорошая и солнечная погода, то заряд идет быстро и через малое количество времени появляется уже лишняя энергия.

Поэтому весь этот процесс контролирует специальный реостат, который способен в определенный момент перевести всю ненужную электроэнергию в дополнительные резервы.

Принцип работы

В чем же заключается принцип работы альтернативного источника энергии?

Во-первых, фотоэлементы являются кремниевыми пластинами. В свою очередь, кремний по своему химическому составу имеет максимальную схожесть с чистым силицием. Именно этот нюанс дал возможность понизить стоимость солнечной батареи и запустить ее уже на конвейер.

Кремний в обязательном порядке кристаллизуют, так как сам по себе он является полупроводником. Монокристаллы изготавливаются намного проще, но при этом не имеют много граней, за счет чего электроны имеют возможность двигаться прямолинейно.

Важно знать, что добавлением фосфора или мышьяка повышается электропроводность. Также, одним из важных свойств силиция является невидимость для инфракрасного излучения

Благодаря этому элементу, преобразовательные блоки поглощают только полезные части солнечного спектра.

Последовательность действий солнечной батареи:

1. Принцип работы солнечной батареи. (Для увеличения нажмите)Энергия солнца попадает на пластины.
2. Пластины нагреваются и освобождают электроны.
3. Электроны активно двигаются по проводникам.
4. Проводники дают заряд аккумуляторам.

Вот мы и выяснили, из чего состоят солнечные батареи и каков их принцип действия.

В заключение хотелось бы добавить, что такую альтернативу можно сделать дома самостоятельно, при наличии всех необходимых частей.

Смотрите видео, в котором в легкой и познавательной форме объясняется принцип работы солнечных батарей:

https://youtube.com/watch?v=ZF2aqJ7MhoI

Устанавливаем уровень напряжения для солнечных батарей

Чтобы понять, сколько дают энергии солнечные батареи, нужно определиться с уровнем их рабочего напряжения. Это значение всегда кратно 12 вольтам, поскольку такое напряжение характерно большинству аккумуляторов. Чаще всего используются инверторы, контроллеры и солнечные панели с напряжением в 12, 24 или 48 вольт.

Для систем с более высоким уровнем напряжения можно применять питающие кабели с меньшим сечением, что обеспечивает высокую надежность соединений.

В тоже время, аккумуляторы по 12 вольт, если они сломаются, можно заменять поочередно. Особенностью эксплуатации батарей с напряжением в 24 вольта будет необходимость замены узлов только попарно. В случае использования системы с напряжением в 48 вольт необходимо будет менять сразу 4 батареи, расположенных на одной ветке

Кроме того, при неосторожном обращении с батареями в 48 вольт можно получить удар электрическим током.

Рабочее напряжение электросистемы напрямую влияет на то, сколько дает солнечная батарея. Этот фактор учитывается при подборе необходимого оборудования.

Зависимость между мощностью инвертора и пиковыми нагрузками выглядит так:

• 3-6 кВт – 48 вольт;
• 1,5-3 кВт – 24 или 48 вольт;
• до 1,5 кВт – 12, 24 или 48 вольт.

В рассматриваемом примере выбор между сложностями при замене аккумуляторов и надежностью электропроводки сделаем в пользу последнего. Уровень рабочего напряжения составит 24 вольта.

Принцип работы

Превращение энергии солнца происходит в фотоэлементах, подключенных последовательным или параллельным путем. В основе фотоэлектрического вещества лежит кремниевый кристалл. Кремний в виде соединений широко распространен на планете. К примеру, кремниевый оксид – песок или глина. Так что кристалл кремния в упрощенном варианте – это песчинка. Технические кристаллы производятся в лабораториях искусственным способом. Сначала они выращиваются в форме кругляка, затем получают из него шестигранник, из которого делают пластины. Каждая пластина имеет толщину 200 микрон, что всего в три раза толще обычного волоска.

На кремниевые пластины с одной стороны наносят бор, а со второй – фосфор. Там, где кремний соприкасается с бором, возникает избыток электронов. На противоположной, где пластина контактирует с фосфором, наблюдается их нехватка. Совмещение этих сторон называется границей p-n.

Когда на фотоэлементы в составе батарей попадает свет солнца, их поверхность атакуют фотоны. Они вытесняют «лишние» электроны на границе с бором, и направляются на противоположную – фосфорную сторону с «пробелами». Так появляется электрический ток, представляющий собой согласованное перемещение электронов. От фотоэлементов отходят металлические тропинки, через них и проводится ток. В этом и заключается суть работы солнечного элемента.

Стоимость монтажа солнечных батарей

Примерная стоимость одной панели составляет 90 рублей за 1 Вт. То есть, один модуль максимальной мощностью 200 Вт обойдется вам в 18000 рублей. Понятно, что одного такого модуля для нормального функционирования всех сетей и коммуникаций дома не хватит. Придется покупать их больше десяти штук. Собственная электростанция для дома на солнечных батареях общей мощностью 1 кВт обойдется вам в сумму примерно 250 тысяч рублей. не считая стоимости монтажа и дополнительных приборов (инвертора, аккумуляторов, контролера зарядов).

Солнечные батареи на основе монокристаллического или поликристаллического кремния обеспечат полную автономность вашего дома от центральных электросетей, как в теплый период, так и во время морозов. Главное, правильно выбрать фотоэлементы и рассчитать требуемое их количество, исходя из площади дома и необходимой мощности. Не лишним будет также позаботиться об экономии: заменить лампочки на энергосберегающие, утеплить стены и крышу, установить качественные двери и оконные системы. Тогда в вашем доме будет тепло и уютно, вне зависимости от погоды.

Пиковая нагрузка и среднесуточное энергопотребление

Удовольствие иметь собственную гелиостанцию стоит пока немало. Первая ступень на пути к обладания могуществом энергии солнца – определение оптимальной пиковой нагрузки в киловаттах и рационального среднесуточного энергопотребления в киловатт-часах домашнего или дачного хозяйства.

Пиковая нагрузка создается необходимостью включения сразу нескольких электрических приборов и определяется их максимальной суммарной мощностью с учетом завышенных пусковых характеристик некоторых из них.

Подсчет максимума потребляемой мощности позволяет выявить, жизненно нужна одновременная работа каких электроприборов, а которых не очень. Такому показателю подчиняются мощностные характеристики узлов электростанции, то есть итоговая стоимость устройства.

Суточное энергопотребление электроприбора измеряется произведением его индивидуальной мощности на время, что он проработал от сети (потреблял электроэнергию) в течение суток.

Общее среднесуточное энергопотребление рассчитывается как сумма израсходованной энергии электричества каждым потребителем за суточный период.

Последующий анализ и оптимизация полученных данных о нагрузках и энергопотреблении обеспечат нужную комплектацию и последующую работу солнечной энергосистемы с минимальными затратами (+)

Результат потребления энергии помогает рационально подойти к расходу солнечного электричества. Итог вычислений важен для дальнейшего расчета емкости аккумуляторов. От этого параметра цена аккумуляторного блока, немало стоящего компонента системы, зависит еще больше.

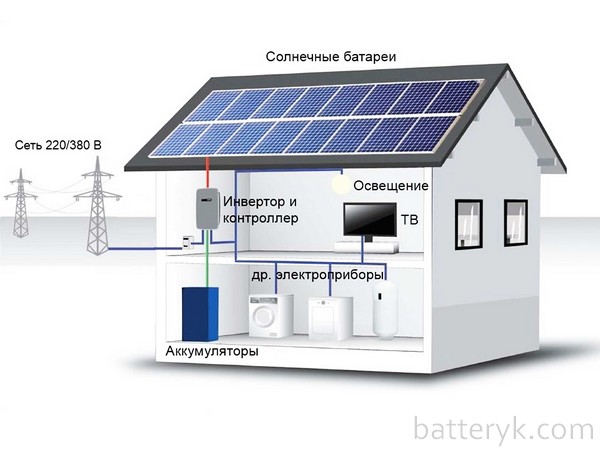

Комплектация батарей

О солнечных батареях множество людей думают ошибочно. Ведь сама по себе панель на крыше не может дать переменный ток.

Чтобы обеспечить жилище электричеством, придется приобрести:

1. Собственно солнечные панели.

   Это тот элемент конструкции, который крепится на стены или крышу дома. При попадании кванта солнечного света кремниевые кристаллы начинают колебаться, и создается электрический ток.

2. .

   Энергия, которая не пошла на расход бытовых нужд, аккумулируется в этом приборе, и потом ночью или в ненастную погоду она расходуется.

3. напряжения.

   Этот элемент является скорее не обязательным, а желательным. Он повышает продолжительность жизни аккумулятора, сообщает о его предельно низком и высоком заряде.

4. , или преобразователь энергии.

   В аккумуляторе электрический ток находится в постоянном значении, а для бытовых нужд необходим переменный. Инвентор и совершает данное преобразование.

Как мы видим, солнечные панели – это лишь малая часть системы. Они сами состоят из более мелких элементов – модулей. Раз устройство данных элементов питания модульное, при необходимости посредством подсоединения составляющих вы можете добавить панели или убрать лишние.

Виды

Монокристаллические

Такие батареи визуально выглядят как панели с сегментами глубокого черного цвета. Получили название за счет конструкции на основе монокристаллов кремния.

Самый существенный недостаток — строгая ориентировка оптических осей кристаллов, что требует точного позиционирования панелей для получения максимальной отдачи. По этой же причине монокристаллы не терпят затенения – генерация энергии значительно снижается.

В настоящий момент обладают самым высоким КПД преобразования – около 22%. При этом стоимость тоже наиболее высокая – порядка 0.9-1.1 доллара за 1 Вт генерируемой мощности.

Поликристаллические модули

Название такие батареи получили за счет размещения на подложке множества кремниевых кристаллов с хаотически ориентированными оптическими осями. Визуально такие модули отличаются синим цветом с «морозным» рисунком.

Аморфные

Технология изготовления рабочего тела сходна с поликристаллическими, но в качестве основы выступает аморфный кремний (aSi). При КПД в пределах 8-11% отличаются высокой эффективностью работы в рассеянном свете, могут захватывать и инфракрасный диапазон. В результате обладают лучшей стоимостью – порядка 0.5-0.7 доллара за 1 Вт.

Кроме того, имеют солидное преимущество – гибкую основу. Это означает, что для монтажа не требуется жестких конструкций, материал легко клеится на поверхности любой формы.

Остальные

Модули, предлагаемые производителями, могут быть изготовлены и по другим технологиям:

• Микроморфные, отличаются высокой отдачей при рассеянном и инфракрасном излучении.
• Гибридные, использует несколько полупроводниковых материалов и обеспечивают высокий КПД преобразования (до 44%).
• Полимерные, гибкие с подложкой из полимерных материалов, абсолютные лидеры по стоимости.

Такие предложения следует тщательно изучать, некоторые из них могут оказаться намного выгоднее, чем лидирующие на рынке панели, выполненные по стандартным технологиям.

Вообще, монокристаллические панели можно рекомендовать для установки только жителям южных регионов. Остальным следует выбирать поликристаллы или панели по другим технологиям.

Следует обращать внимание не только на технологию панелей, но и на качество. В маркировке оно отображается как Grade от A (самое высокое) до D

Кроме того, рекомендуется проверить и репутацию производителя, особенно, если он выпускает не собственную, а OEM-продукцию. Сделать это можно на сайтах лабораторий качества – Калифорнийской или Европейской TUV.

Выводы о влиянии угла наклона и снега

См. ниже ссылку на приложенный отчет с последними данными

Следующие выводы можно сделать по результатам обработки данных от солнечной батареи.

Влияние снега

Рекомендуем почитать по теме:Руководство покупателя солнечных батарейОсновы фотоэнергетики

При повышении угла наклона повышается способность к естественной очистке от снега. При угле 90° снега на панелях нет в течение 99.5% зимы. При снижении угла наклона с 53° до 14° замечается увеличивающаяся разница в выработке энергии между очищенными и неочищенными от снега модулями.

Стоит ли чистить от снега модули для повышения производительности солнечных панелей?

Испытательная СБ продемонстрировала, что очистка панелей дает прибавку в выработке энергии от  0.85% до 5.31% в зависимости от угла наклона.

Обычно владельцы соединенных с сетью систем не чистят модули в течение зимы. Это поведение зависит от типа системы; при наземном монтаже очищать СБ от снега легче, чем в случае с крышной солнечной батареей.

Владельцы автономных солнечных электростанций обычно чистят регулярно свои СБ от снега, однако это обычно решение, которое принимает владелец самостоятельно.

Каков оптимальный летний угол установки солнечной батареи?

Угол наклона 27° показал максимальную производительность СБ в период с 1 апреля по 30 сентября

Оптимальный угол наклона (лето)

Месяц	Оптимальный угол наклона(°)
Апрель	45
Май	18
Июнь	18
Июль	18
Август	27
Сентябрь	53

Каков оптимальный зимний  угол наклона?

• Угол наклона 53° показал максимальную производительность СБ в период с 1 октября по 31 марта при условии очистки снега
• Уголы наклона 90° и 53° показали максимальную производительность СБ в период с 1 апреля по 30 сентября без очистки снега.

Оптимальный угол наклона (зима)

Месяц	Оптимальный угол наклона (°)
Октябрь	53
Ноябрь	90
Декабрь	90
Январь	90
Февраль	53
Март	53

Каков оптимальный угол наклона для года?

• за год СБ с углом наклона  53° генерировала максимум энергии при условии очистки панелей от снега
• за год СБ с углом наклона  53° генерировала максимум энергии без очистки панелей от снега

В автономной системе с солнечными батареями лучше всего менять угол наклона 2 раза в год во время весеннего и осеннего равноденствия. Конечно, решение по регулярному изменению угла наклона СБ принимает владелец системы электроснабжения.

Влияние очистки от снега на производительность солнечных панелей. Данные с 1 апреля 2012 по 7 марта 2015

Угол наклона (°)	Увеличение выработки при очистке от снега (%)
14	5.28
18	5.31
27	4.14
45	1.99
53	1.63

Дополнительные факторы, которые надо учитывать:

• Опасность проведения работ зимой на крыше
• Во время теплых солнечных периодов зимой снег тает и слезает с панелей. Интенсивность этого процесса зависит от угла наклона панелей.
• Зимой в месяцы с максимальным снегом приход солнечной радиации минимальный, высота солнца над горизонтом также минимальная и света тоже меньше всего.

Предсказание производительности

Испытательная солнечная батарея NAIT показала разницу в производстве энергии в 17% в течение первой и второй зимы. Это показывает, что выработка энергии бывает существенно разной от года к году. Этот проект позволит получить более достоверные статистические данные по мере накопления истории наблюдений в последующие годы.

Показатели: Наиболее интересные цифры за 2013-2014

• Пиковая мощность одного модуля  = 226 Вт
• Пиковая выработка энергии за один день одним модулем = 1.82 кВт*ч 27 мая при угле наклона 18°
• Пиковая месячная выработка энергии солнечной батареей = 442 кВт*ч в мае 2013
• Самая низкая температура за время наблюдений = -31°C 6 декабря 2013
• Самая высокая температура инвертора  = 46°C 2 июля 2013

Для дополнительной информации см. приложенный отчет Northern Alberta Institute of Technology Solar Photovoltaic Reference Array Report – March 31, 2015. Project funded by NAIT and the City of Edmonton.

См. текущие и исторические данные по работе системы. (online мониторинг работы системы, можно посмотреть текущие данные измерений; учтите разницу во времени с Канадой!)

Reference: Northern Institute of Technology (Tim Matthews). (2014). Solar photovoltaic reference array report. Alternative Energy Program. Last update: August 18, 2015

Приложение:

NAIT Reference Array Report (на англ.)

Источник. Перевод “Ваш Солнечный Дом”. Ссылка при копировании обязательна

Эта статья прочитана 29940 раз(а)!
