Газ-уголь-дрова
Преимущество котла «газ-дрова-уголь» в том, что он не зависят от электроэнергии. Это позволяет создавать автономные системы отопления. Топливо для такого агрегата доступно в любом населённом пункте и, к тому же, по невысокой цене. Котёл «дрова-уголь-газ» производителей, приведённых ниже в таблице, прост в сервисном обслуживании и обладает привлекательным дизайном.
| Производитель и модель | Характеристика |
|---|---|
| Очаг КСТГ-10 (Россия) | Эта компания существует на рынке с 2003 года. Является динамично развивающимся и надёжным производителем. Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 200 м². Мощность — 20 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77%. Вес — 70 кг. |
| Очаг КСТГВ-12.5 (Россия) | Данная модель котла «уголь-дрова-газ» энергонезависима и устойчива при работе на пониженном давлении газа. За счёт оптимальной конструкции камеры сгорания котёл имеет высокий КПД. Встроенный водоподогреватель, который обеспечивает горячей водой. Имеет в комплекте регулятор давления газа. Корпус котла устойчив к перепаду температур. Тип — двухконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Бойлер — встроенный. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 83 %. Автоматическое отключение — нет. Вес — 120 кг. |
| Ратон КС-Т-12,5 (Беларусь) | Котлы предназначены для отопления индивидуальных жилых домов, зданий и сооружений, оборудованных системами водяного отопления непрерывного действия с естественной циркуляцией теплоносителя и открытым расширительным сосудом. Тип — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 130 м². Мощность — 12.5 кВт. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Материал теплообменника — сталь. Розжиг — механический. КПД — 77 %. Вес — 138 кг. Срок службы котлов — не менее 15 лет. |
| Брестсельмаш КСT 12,5 кВт (Беларусь) | По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Рабочие температуры — до 95 ºС. Материал теплообменника — сталь. КПД — 90 %. Вес — 180 кг. Предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,1 МПа (1,0 кгс/см²) и максимальной температурой воды на выходе из котла до 95 С°. |
| Котел PARTNЁR 24 (Россия) | Преимущества продукции этой компании в собственных инновационных уникальных конструкторских разработках. Производитель осуществляет гарантированно качественные комплектующие, сырье и материалы. Это стабильно работающее высокотехнологичное производство. Камера сгорания — закрытая. Установка — напольная. Мощность — 24 кВт. Вид твердого топлива — дрова, уголь. КПД — 80 %. Вес — 108 кг. Высота — 79.5 см. Ширина — 42 см. |
Котлы дрова-электричество: плюсы и минусы

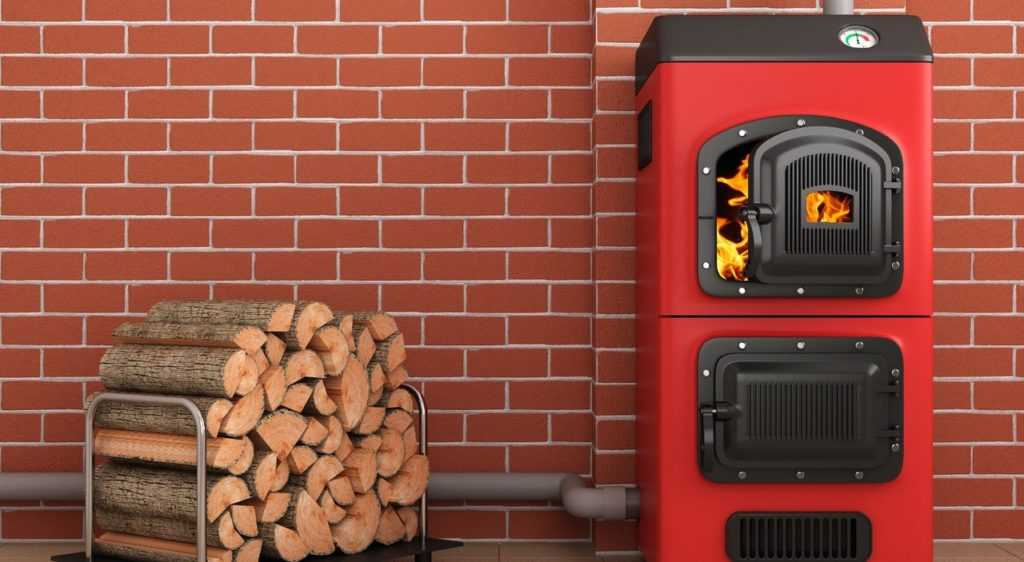

Котёл на дровах и электричестве
Поскольку газ с каждым годом становится все более и более дорогим удовольствием, им на смену приходят котлы, которые работают на уже упомянутых дровах и электричестве.
Комбинированные котлы отопления дрова электричество сегодня самые популярные среди тех вариантов, которые могут работать не на одном топливе. Причем вместо дровишек могут использоваться любые отходы обработки дерева. Конструкция такого агрегата достаточно проста – по сути это обычный котел, которые работает на твердом топливе, только оборудованный еще одним дополнительным ТЭНом (он устанавливается в резервуар, находящийся в теплообменнике).
О каких же преимуществах таких агрегатов можно говорить? Их несколько, основные из них:
- Топливо для таких котлов дешевое, всегда имеется в наличии. Любые отходы, остающиеся после обработки древесины, можно использовать в качестве топлива.
- Эти котлы экономичны. Отопление, которое получается в результате их применения, имеет минимальную себестоимость. Вот почему их любят устанавливать в небольших по площади домиках.
- У такого варианта отопления отсутствуют вредные выбросы в атмосферу.
- В большинстве случаев такие котлы производятся с надежной системой автоматики, что позволяет отапливать помещение дровами и электричеством, даже если хозяев пока нет дома.
- Качество подогрева, получаемое в результате его использования, достаточно высокого качества. Нагревается теплоноситель достаточно быстро, а коэффициент потерь у него минимальный.
- Зарекомендовал себя в работы с хорошей стороны – обеспечивает тепло эффективно и в течение длительного времени.
Как и в любой другой ситуации, тут можно также найти недостатки. Главный на сегодняшний день – это цена, которая в 1,5-2 раза отличается от стоимости котла, работающего на одном топливе. Кроме того, электрический тэн в таких конструкциях вряд ли сможет развить мощность более 25 кВт.
Комбинированные виды котлов для отопления — универсальные нагреватели
Комбинированные котлы позволяют использовать сразу несколько видов топлива, что очень эффективно в наших условиях.
Главная отличительная черта комбинированного котла отопления – наличие двух полностью раздельных камер сгорания. Первая предназначена для газообразного или жидкого топлива, вторая может работать на твердых видах горючего.
В комплектацию комбинированных отопительных котлов дополнительно может входить и тепловой электронагревательный элемент (ТЭН).
Именно такое оборудование считается абсолютно универсальным.
Применения подобных отопительных агрегатов может обеспечить высокую степень защищенности и автономности объекта и в случае перебоев электричества, и во время несвоевременных поставок газа.
Обзавестись именно таким видом отопительного оборудования будет очень полезно и целесообразно, если есть высокая вероятность задержки или полной остановки подачи основного вида топлива.
Другие виды комбинированных котлов отопления
Мультитопливная система отопления дома
Все комбинированные котлы отопления для дома, которые мы рассматривали выше, относились к битопливным – в них имелась возможность применения только двух видов топлива. Однако есть еще один вид комбинированных котлов, в котором может использоваться три вида топлива – такой будет называться мультитопливным.
Первая возможная комбинация мультитопливного котла в виде топлива применяет газ, дрова и электричество. В принципе, все эти возможности мы уже встречали, так что ничего нового мы тут вряд ли сможет отыскать.
Вторая возможная комбинация – к газу и электричеству кроме дров можно добавить другой вид твердого топлива – уголь или пеллеты.
Кроме того, достаточно редко, однако сегодня можно встретить комбинированные котлы, в которых используется дизельное топливо. Такой вариант не получил распространение в домах нашей страны, поскольку для него требуется отдельное помещение, которое порой очень сложно выделить для котельной. Кроме того, такой вариант представляет определенную опасность для обитателей дома, поэтому многие от него отказываются. При этом следует помнить, что битопливный котел, работающий на твердом (дрова) и жидком (дизель) топливе является самым экономически целесообразным и дешевым способом добычи тепла.
Выбирая среди котлов отопления комбинированные варианты для частного дома следует обратить внимание на комбинированные варианты. Этот может быть сочетание дров и электричества, а также дров и газа. У каждого из этих вариантов есть свои преимущества и недостатки, учитывать которые следует в случае необходимости сделать выбор
Кроме битопливных, существуют еще и мультитопливные котлы, где к основным видам сырья добавляются пеллеты, дизель и уголь. В любом случае, при окончательном выборе котла перед приобретением следует посоветоваться со специалистом
У каждого из этих вариантов есть свои преимущества и недостатки, учитывать которые следует в случае необходимости сделать выбор. Кроме битопливных, существуют еще и мультитопливные котлы, где к основным видам сырья добавляются пеллеты, дизель и уголь. В любом случае, при окончательном выборе котла перед приобретением следует посоветоваться со специалистом.
Меры безопасности при использовании отопительного оборудования
- Регулярно чистить дымоход — в силу использования твёрдого топлива, дымоход такого устройства засоряется быстрее, чем у котла, который использует только газ. Если не чистить дымоход, то со временем может пропасть тяга, что ведёт плохому прогоранию топлива, образованию большого количества угарного газа, задымлению помещения и риску отравлений.
- Не использовать покрашенную, ламинированную или пропитанную древесину — побочные продукты горения, образующиеся при сгорании пропитки или покрытия, усиливают загрязнение дымохода, что ведёт к последствиям, указанным выше. Помимо этого, продукты их горения сами по себе токсичны, а попадание дыма, содержащего их, в комнату дополнительно увеличивает риск отравления.
- Используйте для топки дрова, влажность которых не превышает 20%.
- Под использование газово-дровяного котла нужно выделить отдельное помещение.
- В комнате, где планируется размещение прибора, должна быть обустроена бетонная «подушка» и вентиляция.
- Прибор должен быть изолирован от жилых помещений.
- Дрова следует хранить отдельно от устройства в сухом проветриваемом помещении.
- При монтаже комбинированного котла лучше выбрать место, где будет доступ к газу, электричеству и водопроводу.
- После подключения проверьте герметичность вех соединений.
- Автоматика подключается через отдельный кабель, который необходимо заземлить.
- Пуск и наладку котла целесообразно доверить специалисту.
Схема и принцип работы комбинированного котла «электричество – дрова»
Конструкция
Основным отличием от последних является наличие одного или нескольких встроенных в бак трубчатых электронагревателей и более сложной автоматической системой управления.
Комбинированный котел может эксплуатироваться как в обособленных режимах (только твердое топливо или только электроэнергия), так и в совместном.
Например, вы отапливаете дачный дом дровами в течение дня. Ночью температура падает и автоматически включается электронагреватель, поддерживающий заданные параметры.
Строение комбинированного котла
Конструкция отопительного оборудования класса «электроэнергия – дрова» предполагает наличие следующих обязательных элементов:
- Корпус. Выполняется из листовой стали, покрытой снаружи термостойкой краской.
- Топка для твердого топлива. Расположена в нижней части агрегата, под баком.
- Дымоотводная труба. Размещается обычно в верхней части тыльной стороны устройства.
- Поддувало-зольник. Отделяется от топки посредством колосниковой решетки.
- На передней поверхности котла расположены четыре дверцы: топочная, поддувальная, воздушная и шуровочная.
- Также обязательными элементами комбинированных котлов является защитные, регулировочные и контрольно-измерительные: манометр, замок-шибер, регулятор, болт заземления, теплоограничитель, датчик температуры, сливная труба, клапан сброса давления и другие.
Технические характеристики
К основным техническим характеристикам комбинированных котлов «электроэнергия – дрова» относят:
- тепловую мощность агрегата при работе на твердом топливе и от электросети;
- потребляемую электрическую мощность;
- массу и габаритные размеры устройства.
Газовые котлы КСУВ
Особой популярностью у потребителей пользуются котлы наружного размещения КСУВ, особенно в тех регионах, где часто случаются перебои с энергоснабжением. Они работают без использования электроэнергии, поэтому им не страшны его внезапные отключения. Автономная система состоит из наружного котла КСУВ, который может иметь атмосферную или дутьевую горелку и автоматический трехступенчатый кран, который при необходимости включает дежурное отопление системы. Такой газовый котел способен отопить помещения площадью до 8000 м² и произвести до 100 тонн горячей воды. Использование дутьевой горелки способно увеличить мощность котла в два раза.
Внешние газовые котлы КСУВ часто используют для отопления муниципальных учреждений высотой до 6 этажей.
Дрова-уголь-пеллеты-газ
В настоящее время данные агрегаты предлагают: производитель универсального котла «Купер» «газ-дрова-уголь-пеллеты», производитель «Ратон» и другие.
Большой выбор (гранулы, дрова, уголь, газ) даёт такому котлу большое преимущество. За отсутствием одного вида топлива всегда можно перейти на другой вид, и оставаться в тепле.
| Производитель и модель | Характеристика |
|---|---|
| Теплодар Куппер ОК15 (Россия) | Тип котла — одноконтурный. Камера сгорания — закрытая. Установка — напольная. Площадь обогрева — 150 м². Мощность — 15 кВт. Газ — природный. Вид твердого топлива — дрова, пеллеты, уголь. Дисплей — нет. КПД — 78 %. Диаметр дымоходной трубы — 150 мм. Вес — 98 кг. Двухоборотный теплосьём, образованный съёмным козырьком, что обеспечивает полное пламягашение в трубной решетке. Кроме стандартной водяной рубашки в топке есть теплообменник. Регулировка мощности от 30 до 100% (на котлы можно установить регулятор горения). Вместительная топка, которая позволяет загрузить дрова длиной 400 мм горизонтально и 500 мм вертикально, либо два ведра угля. Наличие трубчатого электронагревателя позволяет поддерживать системы отопления после окончания процесса горения топлива. |
| Ратон КС-ТГ-35У (Беларусь) | Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 340 м². Мощность — 35 кВт. Газ — природный. Вид твердого топлива — дрова, пеллеты, уголь, торф. Дисплей — нет. Розжиг — электрический. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77 %. Котел предназначен для отопления жилых зданий, которые оборудованы системами отопления непрерывного действия с естественной или принудительной циркуляцией теплоносителя. |
| Теплодар Уют-10 (Россия) | «Уют» — это бюджетные отопительные котлы для помещений до 100 кв. м. Топка находится в горизонтальном положении, что позволяет топить котел дровами до 0,5 м длиной. Высокая эффективность котла обеспечивается оригинальной конструкцией водяного контура: исключены застойные зоны, а площадь теплоснимающей поверхности увеличена до 1,1 кв.м. Возможность установки газовой или пеллетной горелки. Тип котла — одноконтурный. Камера сгорания — закрытая. Установка — напольная. Площадь обогрева — 100 м². Мощность — 10 кВт. Газ — природный. Вид твердого топлива — дрова, пеллеты, уголь. Дисплей — нет. Розжиг — механический. КПД — 72 %. Диаметр дымоходной трубы — 115 мм. Вес — 67 кг. |
Основные принципы выбора комбинированного котла
Перед приобретением оборудования определитесь со следующими параметрами:
- вид топлива;
- требуемые функции, т.е. аппарат должен только отапливать помещение или ещё нагревать воду, от этого зависит количество контуров;
- функция работы в автономном режиме;
- возможность внедрения в систему «умный дом»;
- при монтаже специального клапана система работает бесшумно;
- мощность.
Схематичное изображение системы «умный дом»
О последнем критерии поговорим подробнее. Итак, желательно выбирать более мощные котлы для того, чтобы при минимальных затратах получать оптимальный обогрев. Иначе это приведёт к дополнительным расходам на систему отопления.
Кроме того, при превышении необходимой мощности, агрегат начинает работать в импульсном режиме, что приводит к быстрому износу.
Если мощность котла мала, то остатки топлива из-за нехватки воздуха не будут дожигаться, что ведёт к засорению дымохода.
Если один из видов топлива – твёрдый, то учтите такие характеристики, как:
- объём топки – определяет периодичность загрузки топлива (естественно, чем меньше размер, тем меньше и временные промежутки);
- материал теплообменника – чугун или сталь. Первый меньше подвержен коррозии и дольше производит теплоотдачу, но нагревается тоже дольше, повреждается при неожиданном температурном скачке, тяжёлый. Стальные больше подвержены коррозионным и окислительным процессам, но зато меньше весят и перепады температур им не страшны.
- материал колосников – чугун или с керамическим напылением. При керамическом напылении используют сыпучее топливо, которые требует большего количества кислорода, а чугунные используются для всех видов твёрдого горючего.
Котел на твердом топливе и электричестве
Агрегаты дрова – электрика
По принципу строения он мало чем отличается от твердотопливных котлов. То есть они имеют:
- Топку.
- Размещенный в топочной или смежной камере теплообменник.
- Зольную камеру.
- Механическую или электронную автоматику.
Дополнительным элементом является ТЭН, который производители встраивают в теплообменник.
Очень часто его размещают неподалеку от штуцера, через который входит охлажденный теплоноситель. Нагревательный элемент может находиться в других зонах теплообменника. Количество ТЭН бывает разным. Все зависит от модели. Что касается мощности электрической части, то она меньше цифры, которая возникает при сгорании твердого топлива. Эта характеристика напрямую зависит от количества используемых ТЭН.
Электрический нагреватель может быть частью всех видов твердотопливных котлов. То есть его можно увидеть в классических устройствах для дачи и установках длительного или сверхдлительного горения.
Вступление
Комбинированный котел отопления работает на нескольких видах топлива. Использование не одного, а двух и даже трех видов топлива позволяет экономично расходовать различное топливо в зависимости от сезона или времени суток. В зависимости от модели данный тип котла может работать не только на двух, но и на трех и четырех видах топлива. В зависимости от конструкции, переход с одного топлива на другое производится либо заменой горелки, либо простым переключением. Переключение между видами топлива, может быть ручное или автоматическое.
Переход между видами топлива комбинированного котла, чаще, осуществляется заменой горелки. Например при переходе с жидкого топлива на газ, необходимо поменять дизельную горелку на газовую. Это требует серьезных трудозатрат и опыта работ, что не очень удобно. Чтобы этого избежать выпускаются лучше сразу приобрести комбинированную горелку. Они удобны, но стоят крайне дорого, однако позволяют переходить с одного топлива на другое без дополнительных монтажных работ и затрат на вторую горелку.
Комбинированный котел электричество+дрова
Как возможно совместить в одном котле два таких разных вида топлива? Все дело в уникальной и продуманной конструкции. К тому же, как уверяют специалисты, это самая простая и практичная конструкция из всех комбинированных котлов отопления.
Если рассмотреть внимательно многотопливные котлы типа «электричество+дрова», то можно заметить, что от твердотопливных их отличает лишь установка одного прибора. Это ТЭН, с помощью которого нагревается теплоноситель в системе отопления. Кстати, нагрев производится прямым воздействием, потому что ТЭН вмонтирован в теплообменник. Так что никаких посредников между нагревательным элементом и теплоносителем нет.
Как и все современные котлы, этот оборудован отличной системой автоматики. Она контролирует и регулирует температурный режим внутри дома за счет увеличения или уменьшения мощности отопительного агрегата.
Автоматика котла позволяет переходить на режимы, где используется тот или иной вид топлива. Заметим, что производители предлагают сегодня два варианта перехода:
- Автоматический.
- Ручной.
Комбинированный котел отопления
Какой лучше, каждый потребитель решает сам. Отметим лишь, что ручной переход проще, да и котел при этом будет стоить меньше. Автоматический вариант удобнее, но цена таких котлов слишком высока. Однако именно эти отопительные приборы сегодня очень популярны. Дело в том, что при снижении мощности котла, работающего на дровах, в автоматическом режиме включается ТЭН. Он подпитывает систему отопления необходимой тепловой энергией.
К примеру, закладка дров была сделана вечером. Естественно, до утра ее тепла не хватит, и за ночь температура может упасть до критической. Автоматика не будет ждать, когда кто-то включит электрический нагревательный элемент вручную. Она сама подаст ток на ТЭН. В этом и заключается функциональность универсальных котлов отопления.
Комбинированные котлы, где используются дрова, в основном работают на электричестве. Дрова приходится разжигать, когда электрический ток перестают подавать в линию. А в загородных поселках зимой это случается нередко. Поэтому хозяин должен заранее провести закладку дров внутрь топки, чтобы быть во всеоружии. Останется только поджечь твердое топливо. Так как температура внутри системы отопления нормальная, то и сильного пламени для ее поддержания не требуется.
Требования монтажа
По сравнению с обычными отопительными приборами к монтажу и обслуживанию комбинированных агрегатов предъявляются более жесткие требования:
- Во-первых, многотопливные котлы необходимо устанавливать только в отдельных помещениях. Для них выделяется топочная или небольшая котельная, что зависит от размеров и производительности оборудования.
- Во-вторых, это помещение должно соответствовать правилам пожарной безопасности. В нем должен быть хорошо работающий дымоход и вентиляция.
- В-третьих, под универсальный котел обязательно заливается фундамент.
Преимущества универсального котла электричество+дрова

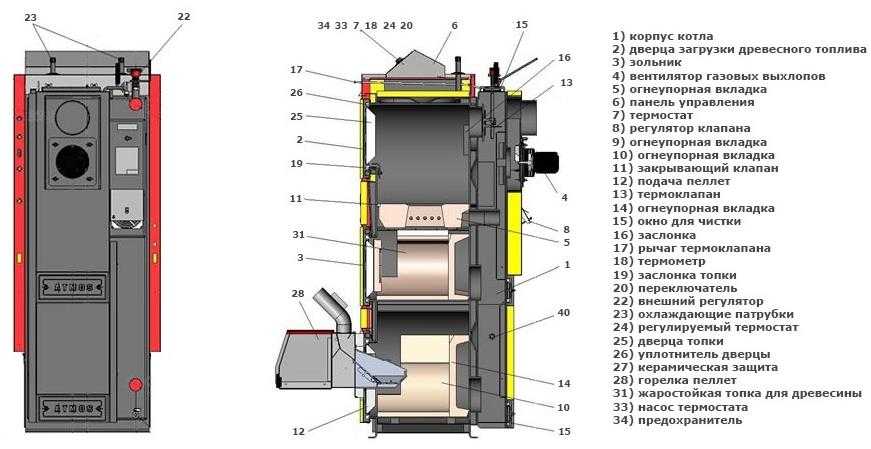

Устройство комбинированного котла
Отметим лишь некоторые его достоинства:
- Подобная комбинация позволяет использовать самый доступный и дешевый вид топлива — древесные отходы. А универсальность достигается наличием двух видов энергоносителя. Их можно применять отдельно или в сочетании при определенных условиях эксплуатации.
- К сожалению, дешевый природный газ доходит не до всех потребителей. Так что электроэнергия — это самый доступный вид топлива, а дрова — самый дешевый. Такое сочетание позволяет говорить и об экономичности котла, и о его практичности.
- За счет использования ТЭНа котел можно отнести к экологичным отопительным агрегатам.
- Современный подход к созданию удобных и комфортных условий эксплуатации, включающих в себя установку блока автоматики и программаторов. Это дает возможность легко обслуживать систему отопления и экономить время на эти процессы.
- Продуманная конструкция агрегата позволяет сэкономить топливо на тепловых потерях. И это еще один плюс в карман потребителя.

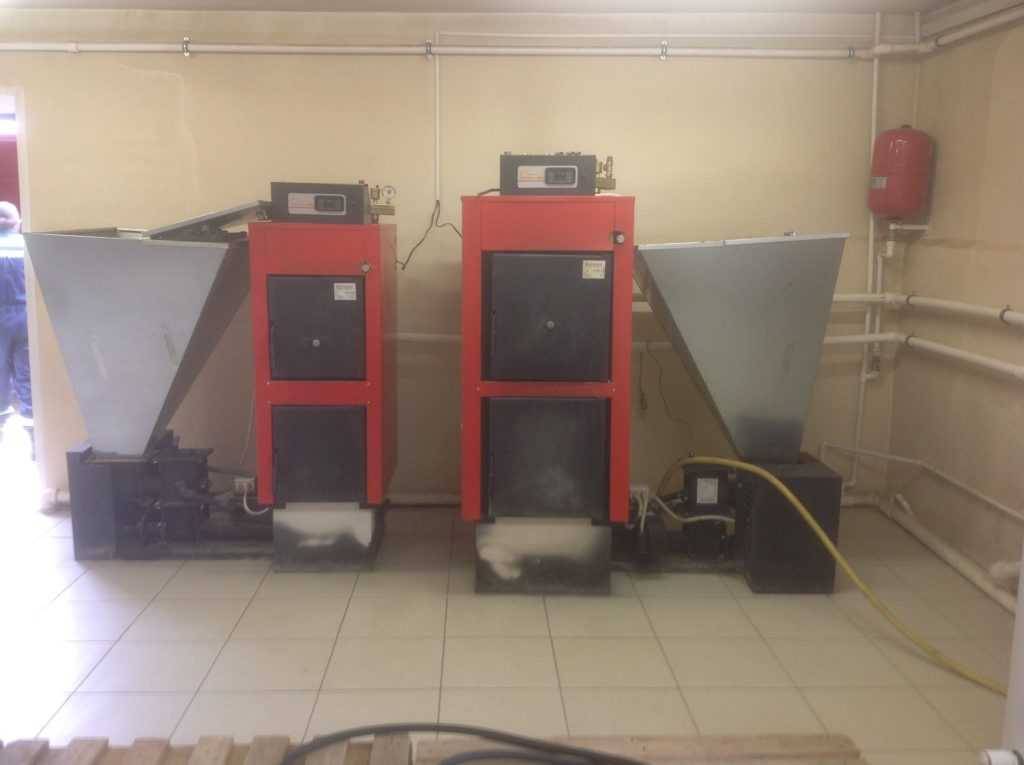

Газ-пеллеты
Пеллетно-газовый котёл – это оборудование, которое с лёгкостью меняет свою работу с обогрева одним видом топлива на обогрев другим. Обычно это происходит за минут 15.
Здесь также возможна замена горелки в случае переоборудования. Во многих моделях есть в наличии трубчатый электронагреватель.
Допускается подключение баллона на сжиженном газе.
Коэффициент полезного действия пеллетно-газового котла доходит до 90%.
Агрегат имеет несколько камер сгорания. В комплект входит две горелки, а также множество регулирующих и запорных приспособлений. Имеет высокую степень безопасности и автоматизации. Но несмотря на это газово-пеллетный котёл, как и любой комбинированный газовый котёл, требует соблюдения норм ППБ, СНиП (некоторые выдержки описаны в начале статьи).
Не забывайте время от времени проводить чистку котла. В процессе обслуживания нужно удалить скопившуюся древесную пыль, сажу с электропривода и движущихся элементов.
Что нужно для работы на пеллетах?
Чтобы перевести котёл на топливные гранулы, нужно установить пеллетную горелку, которая подключена к топливному бункеру. После всех операций функционирование котла происходит так:
- по конвейеру из топливного бункера гранулы поступают на горелку;
- сразу же происходит электророзжиг посредством пьезоэлемента;
- в горелке срабатывает встроенный вентилятор, который усиливает давление, и горение пеллет происходит при высокой температуре, поднятой искусственно.
Обычно газово-пеллетные котлы производятся из чугуна, а из-за больших габаритов и веса конструкцию ставят на основание из бетона.
Что нужно для работы на газе?
Котлы на пеллетах с газовой горелкой подключаются, первостепенно, к баллонам и газгольдерам. Такие агрегаты набирают популярность при строительстве домов и участков, где в скором времени запланировано провести природный газ.
Для подключения газовой горелки требуется, для начала, неиспользуемую топку закрыть воздухонепроницаемым люком. Затем в специально отведённое для газового оборудования место нужно установить горелочное приспособление. После всего настроить переключатель на потребление газа. Всё. Переделка заняла не больше 15 минут времени.
Комбинированный котёл Wirbel ECO-CK 20
Особенности газоугольного отопительного котла
Комбинированные системы для обогрева жилища приобретают большую популярность. Поскольку на отечественном пространстве газовые и твердотопливные котлы считаются основными источниками тепловой энергии, тенденция их совмещения привлекает многих владельцев частных домов и дач.
Главные преимущества
Популярность комбинированных аппаратов обусловлена их автономностью, высоким КПД и многообразием вариантов в продаже. В условиях загородных объектов, где нет возможности подключиться к магистралям, газоугольные системы являются незаменимыми. Закупка и транспортировка твердого и жидкого топлива не доставляют хозяину жилища дополнительных сложностей.
Коэффициент полезного действия оборудования достигает 85-90%. Подобная эффективность обусловлена технологией сгорания, особым строением змеевика и возможностью ручного выбора удобного типа топлива.
