Обжим одинарного наконечника
Для качественного обжима нужно соблюдать ряд указаний:
- Проверить цветовую маркировку на предмет совпадения. Перед установкой наконечников НШВИ ознакомиться с указаниями производителей о соотношении сечений гильзы и жилы проводов.
- Для того чтобы жилы случайно не выпали из входного гнезда, необходимо зафиксировать проводник при посадке втулки в матрицу инструмента.
- Начинается процесс опрессовки клещами, продолжается до момента, когда сработает храповый механизм. Механизм позволяет блокировать пресс-клещи от случайного разжима. Если замечен брак, механизм освобождается. Наконечник снимается и удаляется от конструкции. Затем нужно повторить все действия.
- При ручной фиксации проводников (в инструменте отсутствует храповый механизм) контроль осуществляется легкими потягиваниями рук. Качественный обжим характеризуется плотной посадкой жил без движений.
- Возможно использование инструмента двухконтурного обжима. Прессовка проходит путем сжимания пресс-клещей металлической втулки и изолятора в двух гнездах различных диаметров. «Манжетка» и металлический наконечник должны быть в своих гнездах.
- Последний этап — контроль прочности контакта путем легкого натягивания элементов.
Область применения пресс-клещей
Обжимка для наконечников электрического кабеля имеет обширную область применения, поскольку только он качественно и правильно подключает электрические приборы.
Чаще всего применяется пресс для проводов радиотехниками, автомеханиками и электромонтерами. Эксплуатируются для пресса контактов не только обычных кабелей, но и нестандартных коннекторов с разными клеммами и разъемами.
Обжимник для проводов считается одним из самых востребованных и полезных инструментов для выполнения подобных задач. Стоимость его приемлема и доступна каждому. Однако на цену влияет качество используемых материалов и производитель.
Для многожильных проводов и тонкостенных наконечников
Пресс-клещи для обжимки многожильных проводов
Такие кримперы применяют для обжима проводов с небольшой площадью сечения (от 0,5 мм), оснащенные кабельными наконечниками – втулочными, штыревыми. Обжимка должна проводиться до максимального усилия, чтобы человек ощутил, как сработал пружинный механизм.
Необходимость опрессовки возникает, когда многожильные кабели требуется подключать к распределительным щиткам, коробкам и прочим электрическим приборам. Если работа была проведена качественно, вероятность растрепывания жилок кабеля исключена.
Для многожильных проводов и толстостенных наконечников
Для надежного обжима толстостенных наконечников используются пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальностью своей рабочей зоны. Каждую зону обозначают отметками, расположенными на губках инструмента. Диапазон обжима может колебаться в пределах 1,5-16 мм. После окончания опрессовки на тыльной стороне гильзы остается клеймо.
Перед процедурой выполняют все подготовительные мероприятия. Для начала зачищают концы кабеля вплоть до упора в гильзу. Гильзу подбирают таким образом, чтобы она беспрепятственно входила внутрь, но не вращалась. Этот момент важен, поскольку от него во многом зависит качество будущего обжима. Все торчащие жилы откусывают.
Для кабеля большого сечения
Если используется силовой провод с большой площадью сечения, требуется использовать не стандартные клещи, а большой гидравлический пресс. Такая разновидность инструмента появилась значительно раньше пресс-клеща. В быту такое оборудование не используется, зато востребовано в разных отраслях строительства.
Матрицы выбирают в зависимости от габаритов гильз и проводов, поэтому, как правило, в комплекте с инструментом прилагаются несколько видов кассет с матрицами разных форм и размеров. Верхняя часть устройства намагничена, поэтому всегда без сторонней помощи возвращается в исходное положение. Нижний элемент пресса изменяется.
Последовательное обжатие проводов
Этот способ имеет одно весомое преимущество – опрессовка гильзы полностью исключает вероятность попадания в нее воздуха, влаги и прочих негативных факторов, способствующих активному окислению материала.
Обжимка компьютерных кабелей
Инструмент для обжима интернет-кабеля
Кримперы, предназначенные для обжима витой пары, относятся к отдельной группе. Принцип их действия аналогичен принципу работы пресс-клеща с двумя губками. Отличие конструкции заключается в том, что используется матрица специальной формы, а не металлические втулки. Такой подход позволил монтировать на телефонный или компьютерный провод штекер типа RJ45. Такой инструмент не обжимает контакты, а смещает их, путем прорезания изоляции на отдельных участках и плотно прижимая к жилам.
Подготовительные работы перед опрессовкой
Подготовка состоит из нескольких этапов:
Удаление и очистка проводящих жил от изоляционного материала. Длина снятой изоляции не должна превышать длину металлического наконечника. Можно использовать пресс-клещи или острое лезвие ножа. При необходимости можно воспользоваться специальным инструментом – стриппером, где снятие изоляции происходит автоматически.
Наконечник и размер втулки выбирают в зависимости от сечения, учитывая свободную посадку в гнездо и отсутствие хода.
Для надежной посадки жил в гнездо на краю металлической части с «манжеткой» имеется развальцовка. Во время ввода проводников, чтобы избежать изгибания проводников в стороны, нужно слабо и вручную скручивать жилы.
При отсутствии опыта в использовании пресс-клещей рекомендуется испробовать инструмент на ненужных кусках провода
Также необходимо уделить внимание цветной маркировке. Каждый цвет имеет свое соответствие
Производители прессовочных инструментов и наконечников по возможности используют единую цветовую гамму. Каждому цвету втулки наконечника соответствует определенный диаметр матрицы пресс-клещей.
После всех этапов подготовки инструментов и проводников начинается процесс опрессовки.
Кримпер для обжима наконечников: специфика конструкции, применение
Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.
Кабельное соединение всегда начинается со снятия изоляции с концов проводов
Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.
Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.
Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.
Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки
Опрессовочные клещи для обжима наконечников проводов RJ 45
Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Что касается общих требований, то следует обращать внимание на такие показатели:
Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки
Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.
К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.
Основные ошибки: как нельзя делать опрессовку
В процессе опрессовки можно допустить такие ошибки:
- Разрезание гильзы при слишком большой длине трубки. Прочность контакта при этом снизится.
- Перегиб алюминиевых проводов. Этого делать нельзя, т. к. металл сломается.
- Установку гильзы несоответствующего диаметра. Если она большая, то ее можно установить только на медную проводку, жилы которой нужно согнуть.
- Уменьшение сечения жил. В таком случае увеличится сопротивление и место сцепки будет сильно нагреваться.
- Выбор неправильного инструмента для опрессовки. Лучше использовать специальные клещи, которые не повредят защитного слоя.
- Избыточное или недостаточное количество обжимов.
- Применение матрицы пресса другого диаметра.
Чтобы избежать ошибок, нужно пользоваться стандартными таблицами размеров гильз и профильным инструментом.

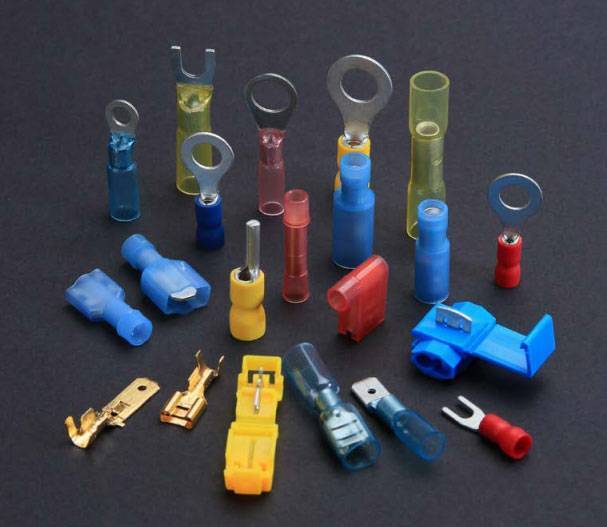

Типы наконечников под опрессовку
Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Наконечники НШВИ
Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.
Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.
Особенности работы с НШВИ
Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:
- выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
- на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
Гильзовые наконечники
Один из самых популярных кабельных наконечников — гильза. Чаще их называют гильзовыми, иногда встречается название «втулочные» или «трубчатые». Гильзовые наконечники представляют собой тонкостенную металлическую трубку, часто — тянутую, то есть бесшовную. Но не всегда. Есть гильзы из полосы металла, просто свернутой в виде цилиндра. Стык при этом не запаян. В домашних условиях чаще всего используют гильзовые тонкостенные наконечники из луженой меди типа НШВ или НШВИ. Они легко устанавливаются, обеспечивают хороший контакт.
Гильзовые или втулочные наконечники — это отрезок тонкостенной трубки
Есть гильзовые наконечники для проводов разных видов:
- Без изоляции. Представляет собой только металлическую трубку, иногда имеет раструб с одной стороны. Наиболее распространенный — НШВ.
- С изоляцией. Обычно это юбка из пластика. Самый популярный — НШВИ. Могут быть:
- с круглой юбкой — под кабели и провода круглого сечения;
- с прямоугольной юбкой — под плоские провода.
- По количеству обжимаемых проводов:
- для одного провода;
- для двух проводов (НШВИ2).
Плюсы и минусы разных типов втулочных наконечников на провода
Гильзовые наконечники для проводов отличаются от всех других тем, что держатся за счет того, что металл гильзы обжимают вокруг оголенных проводников. Именно за счет этого обеспечивается хороший контакт. Остальные виды держатся за счет того, что обжимается верхняя часть корпуса. Площадь контакта при этом меньше, но тоже вполне достаточна для надежной работы.
Разновидности обжимных клещей
Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.
Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.
На видео различные виды инструмента для обжима проводов:
Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.
Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.
Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.
Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.
✅15. Аппарат точечной сварки 2 в 1
ТОП-23 удивительные и полезные инструменты и приспособлений с AliExpress
Представленный сварочный аппарат, обладающий номинальной мощностью 2 кВт, легко справится с никелевой лентой до 0.3 мм, это отмечается к тому, что китайским аналогам с мощностью устройства до 1.5 кВт, такая работа не под силу.
Сварочное устройство выполняет два вида рабочих процесса со сваркой, то – есть, с помощью имеющихся в корпусе двух электродов, а так – же, в выносном режиме, используя ручки различных форм факторов.
Это устройство, еще и снабжено паяльной станцией , со сменными жалами типа Т12, но как отмечают пользователи, паяльник идущий в комплекте, самый дешевый и ждать от него идеальной работы, не приходится. Но главное все же, что нас интересует при обзоре прибора, это точечная сварка, на ней и остановимся, более подробно.
Вместе со сварочным устройством, в комплект входят: несколько сменных электродов, для них точилка, а так – же, держатель для банок, чтобы удобно было их сваривать. Следует отметить, что электроды, идущие в комплекте с агрегатом, самые дешевые, и внутри полые, так что желательно все таки для проведения сварки, приобрести более качественные, или даже изготовить собственноручно, если имеется пруток проволоки, диаметром 3 миллиметра.
Все остальное, вполне на свои деньги, сборка выполнена качественно, управление по току идет по первичной обмотке трансформатора, и обеспечивается мощным симистором.
Имеется охлаждение принудительного типа, при помощи вмонтированного вентилятора, расположившегося на задней панели сварочного агрегата. Передняя панель устройства имеет ЖК-дисплей, на который и выводятся результаты настроек.
Присутствуют регулировки:
- по токовой нагрузке, есть возможность изменения сварочного тока от 50 до 800 ампер;
- по количеству импульсов;
- длительность импульсов , если вы применяете никелевую ленты 0.3 мм, этот параметр, стоит устанавливать на максимум.
Устройство, еще и снабжается педалью включения и выключения сварки, очень удобно, так как руки свободны, для выполнения основного процесса.
Работа с изолированными наконечниками и клеммами. НШВИ, НКИ, НВИ, НШПИ, РПИ — все правила и технические данные.
Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:
А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.
А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?
При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.
Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.
Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.
Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.
После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.
У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.
Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.
Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.
Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу. Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой.
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Виды наконечников
Вид используемого наконечника НШВИ зависит от числа присоединяемых проводов. Число проводов может быть от одного до двух, металлическая часть, расположенная на выходе, к которой подходит винтовой зажим, одна. К маркировке НШВИ при двойном наконечнике добавляется цифра 2. Конструкция двойного наконечника аналогична конструкции одиночного. Отличием является ширина изолятора или ПВХ «манжетки», рассчитанная на подключение двух проводников.
При установке автоматических выключателей в электрическом щите или монтаже розеток необходимо подключать два провода на одну клемму. Соответственно, в таких случаях применяют наконечник кабельный НШВИ 2. Технология обжима аналогична указаниям для одиночных наконечников.
Как правильно работать обжимными клещами
Клещи для опрессовки наконечников и гильз предполагают, что принцип их использования для пресса контактов в кабеле можно легко понять по рабочему процессу на практике. Для выполнения задачи потребуется конкретный провод, клещи и соединительный компонент, который нужно расположить на конце контактов. Приведем пошаговую инструкцию и правила использования пресс клещей для выполнения опрессовки:
- снимите внешнюю обмотку с кабеля при помощи клещей, на которых сверху расположена полукруглая впадина, а сверху режущий край;
- в выемку положите кабель и прижмите режущей стороной верхнюю кромку;
- после проведения нескольких вращения вокруг провода изоляция надрезается по всей окружности и ее можно легко удалить;
- для правильного соединения с надежным контактом допускается зачистка на 4 см;
- выровняйте и расположите все жилы в необходимой последовательности в соответствии с типом коннектора и обозначенными маркировками по цветам;
- когда все провода расправлены, зажмите их и обрежьте, оставив 1,5 см контактов для дальнейшего подсоединения;
- вложите контакты в коннектор, сохранив их расположение. Скручивание многопроволочных жил осуществляется строго на основании указанных цветов по схеме. Заведите жилы так, чтобы нижняя выемка соединителя касалась обмотки кабеля. Данная мера необходима для минимизации риска повреждения провода в процессе обжима;
- поместите устройство в клещи, предварительно проверив правильность по цветам. После проверки выполните прессовку;
- на последней стадии проверьте безопасность и надежность фиксации, а также целостность коннектора.
Пресс клещи являются незаменимым инструментом для обжима витой пары, опрессовки изолированных наконечников и кабелей без изоляции. Инструменты предлагаются в различных типоразмерах, с ручным или гидравлическим обжимом для промышленного применения и большого диаметра провода.
