Как подключить лампочку через выключатель и розетку?

Особенности монтажа

Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.

  1. Все провода в помещении необходимо проводить только по схеме и прямыми линиями по вертикали или по горизонтали.

    Схема подключения выключателя от розетки

  2. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.

    Прокладка электропроводки по специальным изоляторам

  3. Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).

    Скрытая проводка в штробах

В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:

  • устройство, при помощи которого можно обесточить электрическую цепь;
  • электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
  • распределительные коробки, в которых производим соединение;
  • отвертка с индикатором, показывает наличие фазы или ее отсутствие;
  • пассатижи и бокорезы, при помощи которых будет проводиться соединение;
  • изолента для закрытия поверхности скруток;
  • крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
  • для монтажа выключателей – подрозетники;
  • при необходимости выполнения штроб понадобится перфоратор.

Набор инструментов

Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.

Как выбрать электропровода?

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

  1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
  2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Как правильно выбрать выключатель?

Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:

  • выключатель на две лампочки, клавишный;

    Двухклавишный выключатель

  • устройство для проходного включения источника потребления электричества;

Схема подключения проходного выключателя

  • сенсорные выключатели;

    Сенсорные выключатели

  • прерыватели электроцепи импульсного действия.

Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

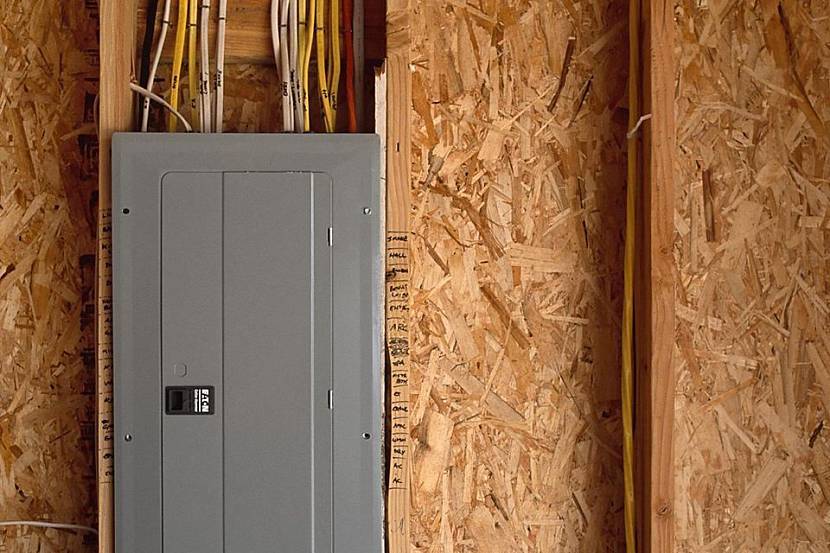

Навесной распределительный щит

  • Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
  • Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
  • Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

На вводной автомат обязательно вешается табличка с предупреждением.

Самые распространенные ошибки:

Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.

  • Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.
  • Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

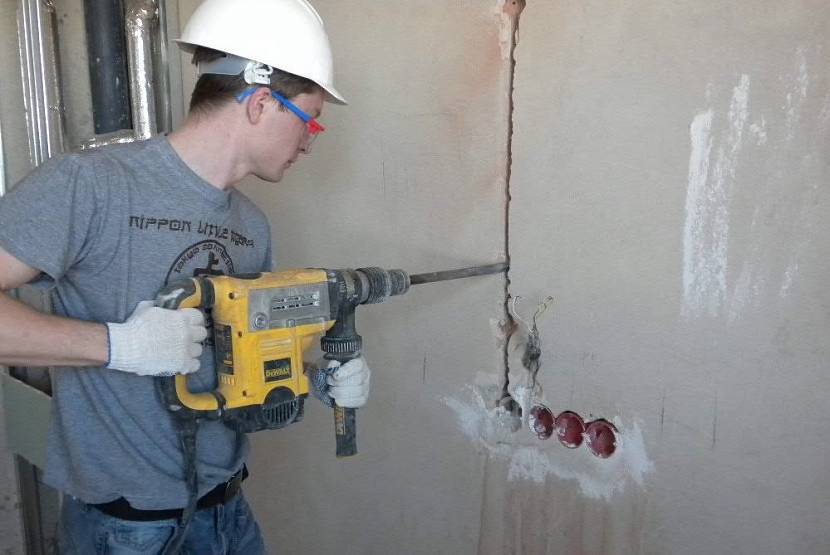

Штробление стены под проводку

  • Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
  • Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

  • Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
  • Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.
  • Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
  • Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
  • Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
  • Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

  • Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
  • В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
  • А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Особенности монтажа

Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.

  1. Все провода в помещении необходимо проводить только по схеме и прямыми линиями по вертикали или по горизонтали.

  2. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.

  3. Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).

В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:

  • устройство, при помощи которого можно обесточить электрическую цепь;
  • электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
  • распределительные коробки, в которых производим соединение;
  • отвертка с индикатором, показывает наличие фазы или ее отсутствие;
  • пассатижи и бокорезы, при помощи которых будет проводиться соединение;
  • изолента для закрытия поверхности скруток;
  • крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
  • для монтажа выключателей – подрозетники;
  • при необходимости выполнения штроб понадобится перфоратор.

Набор инструментов

Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.

Как выбрать электропровода?

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

  1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
  2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Как правильно выбрать выключатель?

Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:

  • выключатель на две лампочки, клавишный;

  • устройство для проходного включения источника потребления электричества;

Схема подключения проходного выключателя

  • сенсорные выключатели;

  • прерыватели электроцепи импульсного действия.

Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.

Как выбрать розетку с выключателем

При подборе подходящего устройства стоит обратить внимание на несколько факторов:

  • совместимость с техническими характеристиками и особенностями электролинии;
  • соответствие дизайну помещения;
  • функциональность по мощности подключаемого оборудования;
  • количество кнопок и розеток в одном блоке;
  • особенности монтажа.

Производители выпускают несколько моделей:

  • двойной вариант – состоит из выключателя и незаземленной розетки;
  • внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
  • приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм2.

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару

Для того чтобы избежать подобных явлений, используются следующие способы соединений:

Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;
  • скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты

При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель)

Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
