Как различать провода по цвету — ГОСТ и правила

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

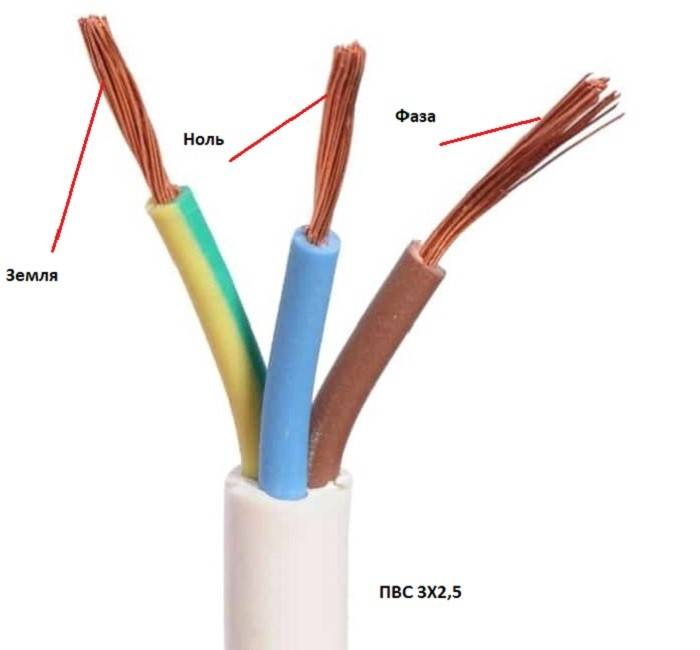

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

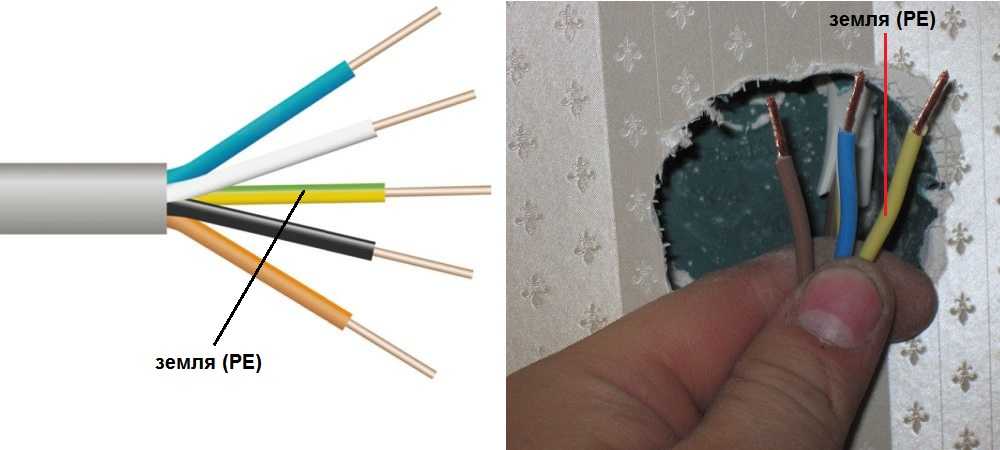

Цвет жилы заземления

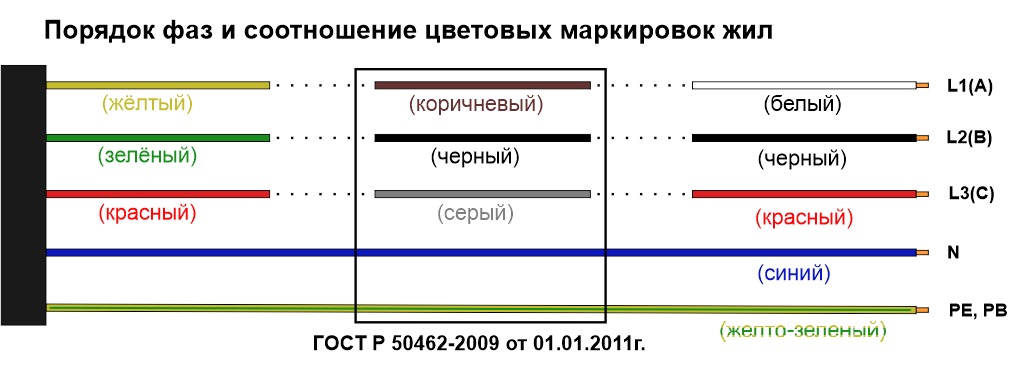

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

на практике это определить труднее, чем в теории. Не все производители соответствуют стандартам. Поэтому при прокладке заземленной двухфазной сети 220 В необходимо использовать кабель ВВГ синего, коричневого и красного цветов. Комбинации могут быть разными, но без соблюдения нормативных требований.

Для исключения проблем рекомендуется проводить монтажные работы с использованием однотипной кабельной продукции. Если нет цветовой маркировки, сделайте ее на швах изолентой или термоусадочной трубкой. Последний вариант предпочтительнее, так как рассчитан на длительное сохранение целостности.

Ниже приведены методы определения фазного и нулевого проводов с указанием достоинств и недостатков каждого варианта. В любом случае сначала указываются параметры сети. В старых домах, например, часто используется двухпроводная схема подключения с одним рабочим и заземляющим проводом.
Схема заземления TN-S. На рисунке показана современная сеть с раздельными действующими заземляющими и нулевыми соединениями. Могут быть подключены трех-, однофазные и трехфазные нагрузки.

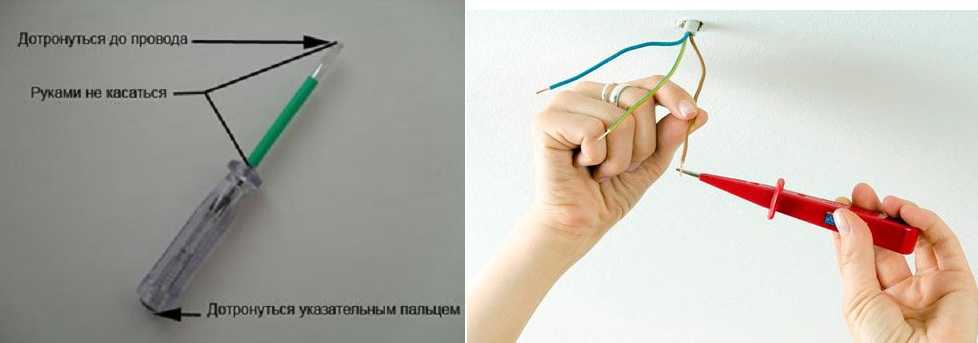

Определение фазы с помощью индикаторной отвертки

Прикосновение прокола такого устройства к фазному проводу замыкает цепь тока. Это сопровождается включением света или светодиода. Встроенный резистор ограничивает ток до безопасного уровня.
Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• продолжительность;
• автономия;
• хорошая защита от неблагоприятных внешних воздействий.

Недостаток — ограниченная точность измерения. При определенных условиях возможны ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Чтобы воспроизвести эту технологию, необходимо подготовить простую конструкцию. В типовой патрон ввинчивается лампа накаливания, рассчитанная на соответствующее сетевое напряжение. Подключайте кабели достаточной длины для выполнения рабочих операций в определенном месте. Затем подключите один из проводов к известной нулевой линии. Для других последовательно проверяются другие жилы кабеля. Если лампочка загорается, это указывает на наличие фазы.

С помощью измерительного прибора

При проверке домашней сети 220В не нужно знать, как определять полярность. Питание организовано от переменного тока, поэтому установите переключатель мультиметра в соответствующее положение. Контакт щупов с проводами фазного нуля (фаза-земля) сопровождается индикацией соответствующего напряжения (≈220 В). Разность потенциалов между нулевым проводом и землей минимальна.

При проверке старой двухпроводной схемы один из щупов касается арматуры в бетонной плите, радиатора системы отопления и другого заземленного элемента конструкции здания. При переключении на постоянное напряжение мультиметр покажет, где находятся плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерения с последовательным переходом к более низким значениям с недостаточной точностью.

Этот «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных измерительных приборов. Пузырьки возле отрицательного провода — это выделение водорода во время реакции электролиза. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Как определить у проводов заземление ноль и фазу если нет маркировки

Это заметно осложняет процесс определения того, какой провод где подключается. Но и из этого есть выход.

Если и такой памятки нет, электрики используют подручные средства, чтобы сравнить обозначение проводов фазы и нуля в электрике с реальным назначением кабелей.

С помощью индикаторной отвертки

Самый простой способ проверить кабель, доступный не только электрикам, но и обычным гражданам – индикаторная отвертка. Достаточно поднести отвертку такого типа к проводам внутри жилы, проводов типа фаза, ноль и сразу всё станет понятным.

Не проблема – можно сделать контрольную лампу для проверки кабелей.

Длина их должна быть примерно 50 сантиметров.

Применяя тестер

Если у вас имеется тестер или мультиметр, то проверка значительно упрощается. Прочтите инструкцию к прибору и используйте его в соответствии с указаниями.

Если вы прикоснулись щупом к нолю, то на дисплее не отобразится ничего, или потенциал будет, но незначительный.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Как осуществляется проверка

Из-за симметричности системы напряжение всех фаз одинаково, и для частного потребителя не нужно их точное обозначение. Главное — понимать, где есть напряжение, а где его нет. При любых действиях с электроустановкой необходимо соблюдать правила безопасности.

При помощи тестера

Предел измерений установите равным предполагаемому значению или больше его. В случае сетевой розетки 220 В можно и выше, но не ниже. Точность измерений зависит от класса прибора.

Зафиксировав кабели в приборе, подключите его к розетке. Рукоять управления установите в требуемый режим

Важно резко не двигать и не тереть кабель, чтобы не повредить изоляцию

При помощи мультиметра

Перед каждым использованием проводите краткий осмотр измерительных кабелей. Не должно быть никаких повреждений, которые могут привести к разрушению изоляции.

В зависимости от класса измеряемого напряжения следует применять разные мультиметры. Крепко зафиксировав кабели в приборе, подключите их в розетку, используя одну руку. Для измерения достаточно 3-10 секунд.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Как окрашиваются провода

В электросетевых предприятиях придерживаются следующей цветовой маркировки оборудования подстанций:

Фазы: жёлтый, зелёный, красный – система «ЖЗК». Буквенное обозначение фаз – A, B, C.

Ноль – синий или голубой.

Земля – чередование продольных или наклонных жёлтых и зелёных полос.

Но в кабелях, которые используются в бытовых сетях, может присутствовать немного иной набор цветов. Есть лишь одно обязательное правило – неизменные цвета для нуля и заземления. Рабочий ноль всегда следует выполнять проводом с синей или голубой изоляцией, а в качестве провода заземления нужно выбирать жилу с жёлто-зелёными полосами. Для остальных жил используются любые другие цвета, кроме двух названных.

Правильно выбранная расцветка, так же, как и маркировка, очень важна для удобного и корректного проведения работ с электрооборудованием. Она помогает быстро оценить соответствие монтажа требуемой схеме или распланировать операции при ремонтных работах. Ошибка при выборе цветов или буквенных обозначений, напротив, может привести к серьёзным последствиям – короткому замыканию или нарушению функции обеспечения безопасности человека. Поэтому перед включением электроустановки в работу следует тщательно проверить надлежащее состояние маркировки.

Прежде всего, нужно чётко определить, какие элементы устройства должны быть присоединены к фазе источника питания, а какие – к нейтрали и земле. Сделать это можно, соотнеся имеющееся перед глазами оборудование со схемой, согласно которой вы будете производить монтаж.

После этого проследите, правильные ли цвета выбраны для проводов, которыми выполнены соединения. Соотнесите эти цвета с буквенными обозначениями на автоматах, клеммах и бирках.

Далее, убедитесь в правильной маркировке питающего кабеля. При помощи измерительных приборов, таких как двухполюсный или однополюсный индикатор, мультиметр, вы легко определите, по какой из жил кабеля приходит фаза. Ноль и землю от источника питания определить можно только по маркировке и расцветке

По большому счёту вам не столь уж и важно, с какой именно шинки (нулевой или заземления) приходит провод на вашу нулевую шинку, т.к. они электрически объединены

Поэтому правильная расцветка этих жил останется на совести тех, кто монтировал этажный щиток.

Только после этого электроустановку можно включать.

Определение правильности маркировки

Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.

При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.

Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.

Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.

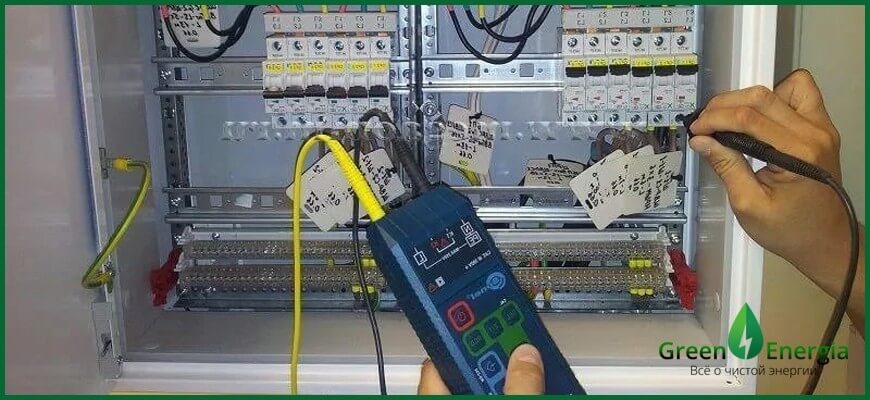

Определение сопротивления петли «фаза – ноль»

Петля фаза-ноль – это электрически связанный контур, состоящий из фазного провода, нулевого провода и соответствующей обмотки трансформатора

Сопротивление этого контура важно знать для выбора защитных аппаратов. Чем меньше сопротивление этого контура, тем больший ток будет проходить по нему в случае короткого замыкания

Исходя из этих величин, проверяется правильность выбора уставок дифференциальных автоматов, УЗО, выключателей и реле. Такие расчеты необходимы для обеспечения чёткой работы системы защиты, предусмотренной для данного участка электросетей.

Измерение петли Ф-Н производятся с периодичностью, установленной «Правилами технической эксплуатации электроустановок потребителей» (сокращенно – ПТЭЭП). Почему возникает потребность в регулярной проверке данных параметров? Потому что со временем на разных участках цепи могут возникать такие явления, как ослабление контактов, коррозия, окисление поверхностей, запыление и другие процессы, ухудшающие проводящие свойства сети.

Для измерения сопротивления петли используют два метода: без отключения и с отключением. При первом способе используют специальные измерительные приборы, которые подсоединяют к нулевому и фазному контакту на нужном участке (например, в электрощитке или в комнатной розетке). Прибор производит искусственное кратковременное короткое замыкание или замыкание через встроенную откалиброванную нагрузку. В результате возникает возможность измерить необходимые параметры.

Второй способ подразумевает полное снятие напряжения и не слишком удобен для применения в действующих электроустановках, поэтому применяется редко.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

• Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
• На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
• Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами

Пользоваться проводкой нужно с большой осторожностью

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

1. Красный – фаза.
2. Синий – нулевой провод.
3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.
