Управление газовым котлом через смартфон: суть новаторских схем координации работы оборудования на расстоянии

Как это работает

Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.

Интернет

При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.

Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».

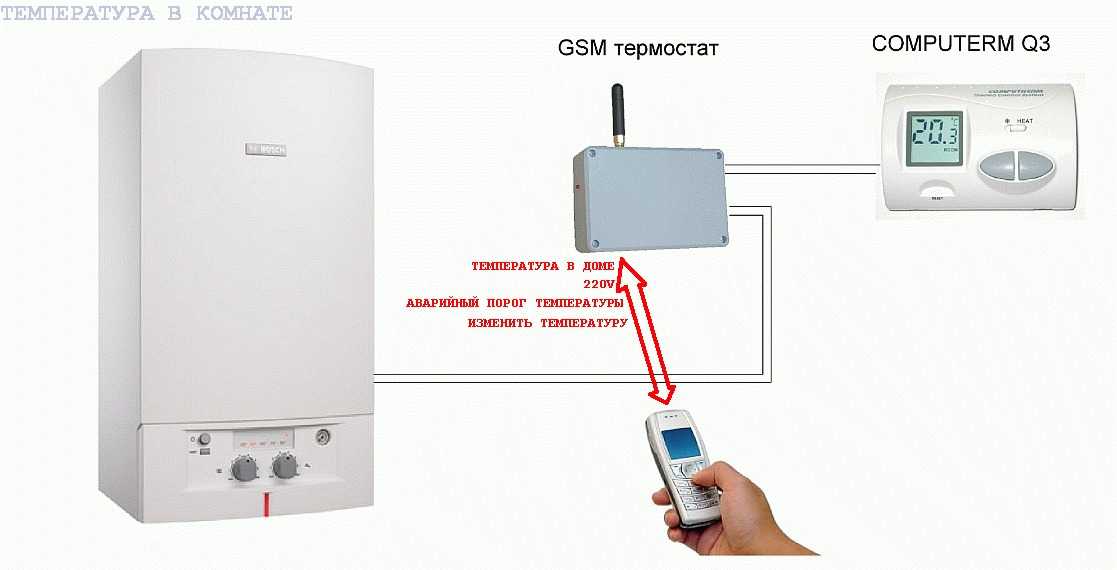

Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:

• спецприемник управления;
• многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.

В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.

Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.

Управление при помощи сотовой связи

Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».

Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:

• Android;
• iOs;
• Windows Phone.

Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.

Популярные модели

GSM-сигнализация Sapsan

GSM-модули необходимо подбирать в зависимости от типа котельного оборудования и предъявляемых требований к контроллеру.

Самыми известными моделями являются:

• Кситал GSM с модификациями 4Т, 8Т и 12Т.
• Sapsan Pro 6 – для любого котельного оборудования, подключение 10 номеров.
• Telcom 2 – только для De Dietrich, до 5 номеров.
• Vitocom 100 – только для Viessmann, можно подключить не более двух номеров.
• Logomatic PRO GSM – только для Buderus, максимальное количество номеров – 16 штук.

Система контроля «Кситал»

На рынке GSM-сигнализаций для отопительного оборудования бесспорным лидером является система Кситал.

Это мощная комплексная система удаленного управления, поскольку во многих случаях охватывает не только отопление, но и безопасность жилища.

Модуль аккумулирует данные о температуре в помещении, бассейне, давлении в контурах, собирает показания от датчиков безопасности, одновременно регулирует температурный режим помещения в заданном диапазоне.

GSM-модуль для котла Кситал 4Т

Существует несколько модификаций Кситал – GSM-4Т, GSM-8Т и GSM-12Т. Они отличаются между собой количеством контрольных зон – 4, 8 и 12.

В каждый прибор аналоговый термодатчик, а также по пять внешних цифровых датчиков, которые непрерывно ведут измерение температуры. Через 30 секунд после срабатывания датчиков, Кситал отправит по телефонным номерам сообщение (можно настроить отключение оборудования при срабатывании сигнализации).

Пользователи могут регистрировать до 10 номеров, в том числе и обычных – городских.

Порядок запуска

Первоначальный запуск системы довольно прост, нужно только выдержать последовательность действий:

1. Вставить в контроллер чистую sim-карту.
2. Включить в электрическую сеть адаптер питания.
3. Позвонить по мобильному телефону на номер вставленной sim-карты.

Контроллером создаются начальная настройка, шаблоны списков рассылки голосового дозвона, с помощью АОНа в них будет внесён и номер вашего телефона. Запуск системы завершён.

Примерно через минуту можно сделать контрольную проверку. Для этого снова позвонить на sim-карту контроллера. После сброса звонка должно прийти ответное sms-сообщение с информацией о температуре в котле и в помещении, состоянии входов контроллера, наличие сети и взятии объекта под охрану.

В комплекте поставки «Кситал» предусмотрен аккумулятор, с помощью которого модуль может продолжать работу при отключении от электрической сети. Рекомендуем заблаговременно обзавестись бесперебойником для газового котла, так как аккумулятора модуля хватает лишь на короткое время.

Максимальная эффективность работы всей системы обеспечивается не только оптимальной схемой её подключения и наличию автоматики, но и от места установки и технических параметров батарей отопления. В этом смысле вертикальные радиаторы отопления обладают множеством преимуществ.

Какую программу выбрать для гидравлического расчета системы отопления?

Популярные модели по оценке пользователей

Доступность удобной опции создала предпосылки для создания спроса на новую технику, позволяющую решить многие проблемы. Предложение не заставило себя ждать и на рынке появилось много компаний, выставивших на продажу свое оборудование. Наибольшую известность, благодаря высоким оценкам потребителей, получили следующие производители:

• Vaillant;
• Висман;
• Buderus;
• Protherm;
• Навьен;
• Китурами;
• Эван;
• Кситал.

В перечне продукции компании VIESSMANN имеются теплогенераторы, в которых установлены адаптированные блоки, способные взаимодействовать с контроллерами управления котлом. Также отличается оборудование компании «Кситал», обеспеченное новейшими алгоритмами, повышающими надежность каскадного управления.

Плюс ко всему устройства этой фирмы расположены к дублированию системы при помощи дополнительной сети, они имеют возможность установки дополнительной СИМ-карты.

Как выбрать GSM-модуль, что нужно брать во внимание?

Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:

• количество зон контроля;
• наличие выходов для подключения разных по назначению датчиков;
• возможность расширения функционала за счет прошивки приспособления;
• наличие реле, через которое осуществляется обратная связь;

возможность мониторинга температуры и отправка показателей на мобильник

Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.

С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.

Алгоритм управления отоплением в отдельной зоне

• Измеряем температуру воздуха в управляемой зоне.
• Сравниваем измеренную температуру с уставкой для данной зоны. Если измеренная меньше уставки , то открываем привод контура зоны и отправляем котлу запрос тепла, иначе — закрываем привод контура зоны и снимаем запрос тепла для котла.

Это самый простой способ управления (on/off). Вместо него может быть реализован PID-регулятор с дискретным выходом (так называемым медленным ШИМом). Надо иметь в виду, что среднее время открытия и закрытия термоэлектрического привода составляет около трех минут. Поэтому частота ШИМ должна быть меньше 10 тактов в час (обычно период следования 10 минут).

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

• Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
• Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
• Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
• На расстоянии можно выбирать более комфортный для сна «ночной» режим.
• Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

GSM МОДУЛЬ ДЛЯ КОТЛА ОТОПЛЕНИЯ

Дистанционное управление котлом отопления актуально для загородных домов, владельцы которых могут длительное время отсутствовать на объекте. Длительные перебои с электроснабжением могут привести к размораживанию системы водяного отопления, поэтому подобные аварийные ситуации нужно оперативно отслеживать.

Если в доме планируется установка GSM сигнализации, то эти задачи можно возложить на нее. Большинство российских производителей обеспечивают свои приборы перечисленными опциями.

Для отопительных котлов актуальны две задачи:

• дистанционное управление режимами;
• удаленный контроль работоспособности.

Максимально эффективно управление отоплением реализуется в составе системы умный дом, которая в свою очередь для дистанционного управления котлом использует GSM модуль.

Последний может использоваться автономно. Для этого он должен иметь возможность подключения контролирующих датчиков (температуры, газа, контроля напряжения питания) и блока силовых реле или бесконтактных (симисторных) коммутаторов.

Алгоритмы управления электрическим и газовым котлов различаются.

GSM МОДУЛЬ ДЛЯ ЭЛЕКТРИЧЕСКИХ КОТЛОВ ОТОПЛЕНИЯ

В этом случае все достаточно просто. Нам необходимо знать температуру теплоносителя, контролировать напряжение в сети и иметь возможность включать и выключать питание отопительной системы.

Следует помнить, что ток потребления мощного электрокотла достигает нескольких десятков ампер. Для его коммутации требуются реле или бесконтактные модули с соответствующими характеристиками.

Кстати, модули такого типа можно применять для дистанционного управления любой электрической системой отопления:

• теплые полы;
• конвекторы;
• ИК обогреватели.

Поскольку для поддержания нужной температуры можно использовать штатный автономный терморегулятор, установленный в доме, то для электрического отопительного котла актуальной остается задача обнаружения отключения света (для предотвращения размораживания системы).

GSM МОДУЛЬ ДЛЯ ГАЗОВЫХ КОТЛОВ ОТОПЛЕНИЯ

Полноценное управление по GSM каналу газовым котлом – задача нетривиальная. Даже чтобы только прочитать и передать коды режима работы (ошибок) требуется специальный интерфейс. Не все производители комплектуют им свои изделия даже в качестве дополнительных опций.

Предположим, что вы об этом знаете и решили приобрести котел, имеющий такую опцию. Имейте ввиду, что для реализации всех ее возможностей управления при помощи СМС будет недостаточно. Здесь нужен интернет канал.

Поэтому многие владельцы загородных домов ограничиваются установкой модуля контроля основных рабочих параметров и режимов работы газового котла. В этом случае, если котел почему то остановился, может потребоваться его ручной перезапуск.

Таким образом, основных задач у модуля дистанционного контроля отопления дома котлом любого типа два:

• контроль температуры;
• отслеживание наличия электроэнергии.

А поскольку отключение электричества приведет к остановке котла и понижению температуры, то теоретически можно использовать только датчик температуры с GSM модулем. Но акцент на “теоретически” не случаен.

Водяное отопление система инерционная. От остановки нагревателя до заметного понижения в помещениях температуры может пройти немало времени. Соответственно сократится время для принятия экстренных мер. Кроме того, электричество через некоторое время могут включить, но вы об этом не узнаете.

Поэтому контроль электросети лучше использовать, а датчики температуры (для обнаружения аварийного режима) крепить на трубопроводе с обеспечением надежного теплового контакта. То есть, на пластиковые трубы термодатчики устанавливать не стоит.

Для реализации полноценного управления температурой в доме нужно иметь минимум еще один датчик, определяющий температуру воздуха в помещении. В этом случае при отъезде можно включить режим “антизамерзания”, а при возвращении обеспечить заблаговременный прогрев помещений до комфортной температуры.

Монтаж вторичного контура

В состав вторичного контура входит насос, стимулирующий движение жидкости. После отдачи тепловой энергии наступает момент, когда теплоноситель необходимо сбросить для нагрева в первичный контур. Это происходит с помощью открытия смесителя. Включенный циркуляционный насос начинает затягивание горячей воды из основного контура и вывода охлажденного теплоносителя. Смешиваясь с водой, выходящей из котла, охлажденный поток по первичному кольцу снова попадает в котел. Фиксируя снижение температуры, автоматика котла дает сигнал на увеличение пламени горелки и увеличивает нагрев жидкости.

Примеры монтажа:

Работа со сложными, многоуровневыми системами обогрева

Известные компании выпускают много интересных устройств, благодаря которым можно контролировать работу котла дистанционно. Наибольшим спросом пользуются приспособления Tech, которые представляют собой универсальные изделия для удаленного управления практически любыми по сложности отопительными системами.

Огромный спрос получил контроллер Tech ST-409n, который является многофункциональным прибором, используемым для центральной отопительной установки. Это изделие рассчитано на беспрепятственную реализацию сразу нескольких задач:

• Управление насосом.
• Отличное взаимодействие с тремя проводными беспроводными контактными регуляторами.
• Гарантированная защита температуры возврата.
• Пользователь может подключить модули ST-65 GSM и ST-505, благодаря которым можно вносить любые изменения в настройки с телефона с SIM картой выбранного оператора, а также с помощью планшета через интернет.
• Возможность недельного программирования и применение погодозависимого управления.
• Оборудование позволяет в заданное время включать освещение и орошение газонов, а также открывать ворота гаража перед приездом владельцев.

Современная автоматика для котла

Высококачественный прибор Tech ST-505 предназначен для решения следующих задач:

• Отправление автоматического сообщения на электронную почту о возникновении чрезвычайной ситуации.
• Контроль работы котла через интернет.
• Пользователь может указать неограниченное количество паролей.
• В любое время можно просмотреть актуальные параметры всех систем.
• Внесение поправок в работу радиаторов и котла.

Выбор наиболее подходящего модуля напрямую зависит от потребностей владельца дома. Многие современные пользователи практикуют применение модели Tech Wi-Fi RS, благодаря которой можно:

• Менять ранее указанную температуру на комнатном регуляторе.
• Дистанционно контролировать функциональные возможности котла.
• Просматривать историю всех чрезвычайных ситуаций и вносить необходимые поправки.
• Реализовывать настройку котла в соответствии с личными потребностями.

Отдельного внимания заслуживает инновационный контроллер Tech I-3, который специалисты разработали для управления обогревательной установкой загородного дома, квартиры либо большого коттеджа. Устройство выгодно отличается современным дизайном и довольно большим цветным экраном. Пользователь может выполнить подключение следующих элементов:

• Обслуживание солнечной установки.
• Использование сразу трех смесительных клапанов.
• Совмещение двух основных источников тепла.
• Дистанционное управление вспомогательными устройствами на основании температуры воздуха, теплоносителя. Контроллер позволяет корректировать рабочий процесс освещения, электрических ТЭН и даже системы полива.

Даже если ни один из перечисленных агрегатов не подошел, тогда лучше обратиться за консультацией к специалистам, так как безвыходных ситуаций не бывает. Неподготовленные потребители могут просто не разбираться во всех возможностях реализуемых систем для дистанционного качественного контроля. Только эксперт может подобрать наиболее подходящий вариант, чтобы приобретенное новое оборудование соответствовало всем требованиям.

Огромный ассортимент интеллектуальных термостатов

GSM сигнализация для котла

Устройство дистанционного контроля температуры «Теплый дом 11». Один датчик температуры позволяет постоянно контролировать температуру воздуха либо поверхности трубы отопления. При падении температуры ниже допустимой либо отключении электроэнергии оповещает до 5 пользовтаелей с помощью СМС. Имеет многофункциональный дисплей и резервное питание. Опционально: блок реле для дистанционного управления нагревательными приборами. Производство Россия. Гарантия 1 год.

Устройство дистанционного контроля температуры «Теплый дом 22» имеет все функции устройства «Теплый Дом 11. Отличие в количестве датчиков температуры. Данное устройство имеет 2 независимых датчика температуры. Опционально: блок реле для дистанционного управления нагревательными приборами (на 2 независимых канала). Производство Россия. Гарантия 1 год.

GSM оповещатель Alonio T2. Дистанционный контроль температуры. Без управление котлами и другими нагревательными приборами. Производство Китай. Гарантия 1 год.

GSM оповещатель Alonio T4. Дистанционный контроль температуры. Без управление котлами и другими нагревательными приборами. Имеет внутренний резервный аккумулятор. Производство Китай. Гарантия 1 год.

GSM розетка Alonio T6. Позволяет дистанционно управлять электропитанием 220В, контролироровать и поддерживать дистанционно задаваемую температуру. Гарантия 1 год. Сделано в Китае.

Этот GSM датчик температуры — полностью автономное устройство, работает от литиевой батарейки до 3 лет. Позволяет дистанционно контролировать температуру. В случае выхода температуры за пределы допустимого диапазона (диапазон настраивается), сразу отправляет СМС и звонит на номера пользователей. Подходит для квартиры, дачи, коттеджа, загородного дома. Простая настройка. Поддержка до 6 телефонов оповещения. Производство: Россия. Гарантия : 1 год. Температурный диапазон от -10°C до +50°C.

Система Кситал GSM-4T предназначена для дистанционного контроля и управления отопительным оборудованием. Оповещение о тревогах происходит в виде звонка и/или SMS на Ваш телефон. Оповещение о выходе за допустимые пределы температуры происходит в виде СМС (штатная прошивка). Есть функция оповещения об отсутвии сетевого питания. 4 зоны контроля для охранно-пожарных датчиков. Функция контроля и поддержания заданной температуры в помещении. Температуру можно задавать дистанционно. Голосовое и SMS уведомление о тревожных ситуациях в охранно-пожарных зонах по 10 номерам. SMS оповещение о температурных тревогах. Поддерживает 2 SIM карты (основная и резервная). Возможно подключение внешнего микрофона. Один термодатчик встроен в GSM сигнализацию, два выносных термодатчика в комплекте. Возможность подключения до пяти выносных термодатчиков. Встроенный контроллер ключей Touch Memory. Поддержка 6 + 1 ключей Touch Memory. Встроенное зарядное устройство резервного аккумулятора. 3 встроенных реле 5А/220В. Температурный диапазон: от -25°С до +50°С. Производство: Россия. Гарантия 1 год со дня продажи.

Теплоком GSM. Дистанционный контроль температуры. Управление котлами и другими нагревательными приборами. Производство Россия. Гарантия 1 год.

Когда Вы уехали в город или в отпуск Ваша система отопления может перестать работать по множеству причин. Все современные котлы контролируют множество параметров работы и при достижении недопустимых значений котел просто отключается. Именно в таких случаях поможет GSM сигнализация для котла, которая вовремя сообщит о неполадках в системе отопления.

Например, появилась еле заметная течь в системе отопления и за неделю давление упало ниже одной атмосферы. Котел встал в ошибку. Почему вы не заметите эту течь? Потому что горячий теплоноситель сразу испаряется и следы в виде отложений будут заметны только через пару месяцев.

Или перемерз ввод газа в дом вследствие наличия конденсата в газовой трубе. Котел встал в ошибку. Что происходит даль ше? Ничего не происходит. Ваш дом просто остывает, а потом замерзает. Лопается теплообменник котла, радиаторы, краны, сантехника, система водоподготовки. Когда Вы об этом узнаете? В лучшем случае на выходных, когда приедете отдохнуть в свой загородный дом.

Как выбрать GSM-модуль для газового котла

После принятого решения о приобретении GSM-модуля управления газовым котлом необходимо ознакомиться с существующими моделями и характеристиками, которые позволят осуществлять контроль более комфортно.

По каким критериям выбирать модуль для газового котла

При выборе GSM-модуля важно ознакомиться с его функциональными возможностями и техническими особенностями:

1. Управление – настройки могут выполняться при помощи сенсорной панели управления и SMS-команд. Ведущие производители обеспечивают программаторы специальными программами, позволяющими осуществлять быстрый контроль газового котла по GSM.
2. Комплектация. В зависимости от модели, GSM-модуль может быть оснащен системой автоматического контроля уровня загазованности и внешними комнатными термодатчиками.
3. Количество каналов регулирования. От этого показателя зависит количество оборудования, которое может быть подключено одновременно. Типовые GSM-модули имеют два канала. Один из них предусмотрен для подключения программатора, второй – для передачи сигналов при помощи SMS-сообщений.
4. Микропроцессор. Недорогие модели имеют всего несколько функций и режимов работы. Лучшие GSM-модули для газовых котлов оборудованы недельным программатором управления температурой.
5. Аккумулятор. Термодатчик работает от сети. В случае отключения электричества, питание автоматически переключается на батарею. Емкости аккумулятора должно быть достаточно, чтобы модуль работал автономно в течение нескольких часов. Если в регионе наблюдается частые случаи отключения электричества, батарею лучше выбирать большей емкости.

Важно! При выборе моделей необходимо ориентироваться на рекомендации производителей отопительных систем

Основные модели GSM-модулей

Практически все производители предусматривают в современных моделях возможность подключения GSM-термостата для газового котла. Поэтому, если принято решение об использовании удаленного управления, достаточно просто знать, какие модели GSM-модулей представлены сегодня на рынке:

• Сотовая GSM сигнализация «Кcитал» (GSM-4, GSM-8, GSM-12).
• Sapsan GSMPro 6 – имеет 7 термодатчиков и 12 беспроводных зон. Можно подключить к 10 телефонным номерам.
• Telecom 2 – подходит только для котлов De Dietrich. Передает информацию на 5 номеров.
• Vitocom 100 – можно подключить только на котлы марки Viessmann. Оповещение осуществляется только по двум номерам.
• Logamatic PRO GSM – совместим только с котлами Buderus. Обмен информацией может осуществляться по 16 телефонным номерам.

Обзор наиболее популярных моделей GSM-модулей смотрите в видео

…
