Вертикальные радиаторы отопления: виды + преимущества и недостатки + обзор марок

Преимущества и недостатки вертикальных батарей

Батареи такого типа имеют нестандартную форму: их высота превышает длину, обеспечивая экономию места на стене. Тем не менее, такая форма не влияет на качество отопления, а все технические параметры таких батарей совпадают с горизонтальными аналогами. Поэтому положительные свойства вертикальных и горизонтальных батарей одинаковы.

К преимуществам вертикальных батарей можно отнести следующие:

• широкий ассортимент, позволяющий выбрать подходящий вариант в комнату любого стиля;
• компактная форма, благодаря чему вы сможете выделить значительное пространство на стене для других целей;
• возможность крепления с помощью незаметных механизмов, не портящих стиль батареи;
• легкий процесс установки, причем для этого вам даже не понадобится квалифицированная помощь;
• возможность размещения в любой зоне комнаты (в отличие от горизонтальных, которые в силу большой площади обычно устанавливаются под окнами).

Тем не менее, такие батареи имеют и несколько минусов, поэтому заранее подумайте, не будут ли они препятствовать получению желаемого эффекта. Во-первых, высокие вертикальные батареи имеют меньшую теплоотдачу. Во-вторых, из-за нестандартной формы стоимость таких батарей будет значительно отличаться от горизонтальных.

Цена вертикального радиатора отопления будет зависеть от материала, механизма обогрева и от его дизайна.

Совет: поскольку при установке вертикальных батарей под потолком в этой зоне будет скапливаться тепло, лучше размещать их как можно ниже.

Несмотря на то, что не всем подходят вертикальные батареи, те, кто всё же решит остановиться на таких вариантах, сможет сделать выбор среди многочисленного ассортимента, а стильный дизайн некоторых батарей станет еще одним преимуществом такого приобретения.

Классификация по материалу

Как мы упоминали выше, на первый взгляд традиционные радиаторы и устройства вертикального типа практически одинаковы. Но вот материал, из которого исполняются последние, может быть самым разным.

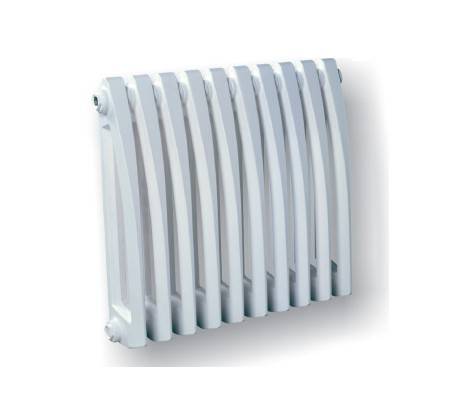

Радиаторы чугунные

Приборы, изготовленные из чугуна, прославились своими отменными качествами, которые были доказаны в течении последних нескольких десятков лет. Это:

• Невысокая стоимость таких приборов.
• Надежность, долговечность (радиаторы способны прослужить более тридцати лет). Это благодаря тому, что у чугуна наличествует отменное антикоррозийное покрытие.
• Даже после отключения котла батареи еще долго будут держать тепло, что, в свою очередь, значительно сэкономит вам деньги.

Обратите внимание! Пластика чугуна практически приближенна к нулю, поэтому радиаторы из него делают секционно, все элементы, следовательно, соединяются с трубопроводом посредством ниппелей. Стыки требуется при этом дополнительно герметизировать прокладками-уплотнителями. Среди минусов чугунных батарей этого вида отметим следующие:

Среди минусов чугунных батарей этого вида отметим следующие:

• Они очень много весят. По этой причине более высокие модели нуждаются в дополнительном крепеже для пущей устойчивости.
• Их необходимо часто мыть.
• На них невозможно установить терморегуляторы, поскольку инертность чугуна чересчур высока.

Радиаторы стальные

У приборов из стали более привлекательная внешность, благодаря чему они станут истинным украшением любого дизайна. Помимо того, у них:

• Высокая теплоотдача, благодаря чему помещение нагревается быстрее.
• Они могут прослужить порядка 25 лет.
• Их внутренняя поверхность гладкая, как следствие, они засоряются реже.

Вместе с тем, стальные вертикальные радиаторы отопления сильнее подвержены воздействию коррозии. Конечно, это не касается приборов с полимерным покрытием или же из нержавеющей стали, но цена на них значительно больше. Кроме того, панельные батареи из данного материала крайне плохо переносят гидравлические удары.

Обратите внимание! Те же панельные приборы нежелательно использовать в централизованной отопительной системе, где может внезапно подаваться сильный напор теплоносителя. Оптимальный вариант для них – это автономное отопление. Инструкцию о самостоятельном замене батареи смотрите здесь

Инструкцию о самостоятельном замене батареи смотрите здесь

В отличие от них, трубчатые устройства могут быть применены в системе любого типа.

Радиаторы из алюминия

Алюминиевые батареи вертикального типа бывают как литыми, так и секционными. Касаемо качеств как первых, так и вторых, то они во многом зависят от изготовителя. Среди достоинств алюминиевых приборов отметим следующие:

• У них впечатляющая теплоотдача, благодаря чему в комнате становится теплее практически сразу же после активации.
• Их очень удобно монтировать.
• У них невысокая инертность, из-за чего управлять теплым воздухом автоматически намного проще.
• Наконец, они мало весят.

Но есть и этих радиаторов и существенный минус – если алюминий будет контактировать с иными металлами (например, с той же медью), то произойдет медленная реакция, в результате чего будет выделен газ. В дальнейшем газ будет скапливаться в системе, начнет образовывать пробки и, возможно, приведет к разрушению.

Обратите внимание! Дабы подобных неприятностей с газом у вас не произошло, установите автоматические клапаны для того, чтобы спускать воздух. Медные же фитинги при этом следует заменить на латунные. Помимо всего прочего, алюминиевые приборы плохо реагируют на гидравлические удары, так что их устанавливают преимущественно в малоэтажных объектах

Есть и другой выход – применять переходники, преобразовывающие силу давления

Помимо всего прочего, алюминиевые приборы плохо реагируют на гидравлические удары, так что их устанавливают преимущественно в малоэтажных объектах. Есть и другой выход – применять переходники, преобразовывающие силу давления.

Радиаторы биметаллические

Как уже говорилось, биметаллические устройства вертикального типа – это такие батареи, которые изготавливаются из двух материалов – меди и алюминия. Они характеризуются:

• Крайне высокой стойкостью к появлению ржавчины.
• Долговечностью и надежностью.
• Повышенной теплоотдачей, которая превышает даже теплоотдачу стали.
• Они невосприимчивы к гидравлическим ударам.

Такие приборы во многом превосходят все упомянутые выше варианты, но у них тоже есть проблема – пресловутое внутреннее образование газа. По этой причине данные приборы тоже нуждаются в специальных воздушных клапанах.

Установка

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены. Еще до этапа монтажа следует продумать способы регулирования термопроцессов. Обычно для этого используются клапаны и краны, монтируемые на входных трубах. Они помогут остановить подачу теплоносителя в случае аварии.

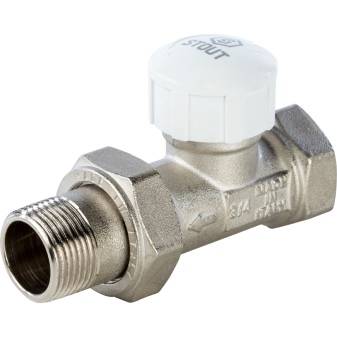

Необходимо также позаботиться об установке клапана, с помощью которого из батарей спускается воздух. Подобные мероприятия позволяют избежать образования воздушных пробок в каналах и увеличить эффективность радиаторов. Обо всех приспособлениях ввода-вывода желательно позаботиться на этапе монтажа, поскольку дополнения и переделки уже установленной системы обходятся недешево.

В вертикальных батареях обычно используется нижнее подключение, а все монтажные узлы скрываются в стене или специальной коробке. Гораздо реже используется боковое подключение. Главным его недостатком является неполное удаление теплоносителя из труб (он может оставаться там даже в летнее время), что неблагоприятно для состояния радиатора.

К отопительной системе радиаторы подключаются аналогично типовой схеме подключения. Для этого могут применяться стальные, пластиковые и металлопластиковые трубы.

Пошаговая установка вертикальных радиаторов выглядит следующим образом:

• Производится сборка комплекта, в том числе установка прокладок, заглушек, терморегулирующей и запорной арматуры.
• Монтируется клапан Маевского.
• Осуществляется разметка мест крепления кронштейнов.
• Монтируются опоры.
• На кронштейны навешивается радиатор, повторно проверяется точность установки.
• По схеме выполняется подключение батарей.

Особенности установки. Полезные советы

Установить радиаторы самостоятельно не так уж сложно. Необходимо учитывать, что вертикальные конструкции более громоздки и на их установку под потолком понадобится больше времени. Все настенные отопительные приборы вне зависимости от модели и особенностей дизайна крепятся к стене при помощи кронштейнов и подключаются либо к трубопроводу горячей воды, либо к сети электропитания.

На что нужно обращать внимание при монтаже вертикальных отопительных приборов:

• вертикальные модели тяжелее горизонтальных, поэтому располагать их нужно только на несущей стене;
• хорошо, если можно спрятать трубы в гипсокартонных конструкциях или утопить в штробах. Если же нет — подводите трубы к низу радиатора. Так конструкция будет смотреться эстетичнее;
• установите перемычку, регулирующую интенсивность тепла;
• обязательно устанавливайте дроссели и вентили, чтобы при надобности можно было полностью отключить радиатор;
• не стоит сочетать медные трубы с алюминием. Эти металлы образуют гальваническую пару в условиях солёной воды. Подводите алюминиевые радиаторы к горячему водоснабжению с помощью стальных или пропиленовых труб;
• модели из алюминия не подходят для электрических систем. Ток разрушает металл намного быстрее;
• воздушник устанавливается в верхней трубке в том случае, если подвеска находится в нижней части батареи;
• пропиленовые трубы, установленные внизу, могут не выдержать давления из-за того, что оно сосредоточено в нижней части радиатора. В этом случае необходима установка компенсатора для сглаживания расширения. Таким образом, трубы не деформируются под воздействием высоких температур;
• при необходимости покраски батарей выбирайте только термостойкие материалы. Это касается как красок, так и лаков.

Какие бывают вертикальные батареи?

В настоящее время предложение на рынке позволяет оформлять собственное жилье так, как хочется – создавая оригинальные решения и такой стиль, который больше нигде не повторится. И при этом громоздкие батареи совсем не вписываются в интерьер, как говорят отзывы любителей нестандартных решений. Очень часто радиаторы приходится оборудовать декоративными решетками, прятать их за шторами. Однако очень часто в погоне за красивым оформлением пользователи забывают, что декоративные элементы могут нарушить циркуляцию тепловых потоков, а это – приведет к ухудшению микроклимата в вашем доме.

Внешний вид батарей вертикального типа является хорошо продуманным, так, вам не потребуется заботиться о декорации. Сегодня можно подобрать разнообразные размеры и формы батарей – с разной конфигурацией, изгибами.

Вертикальные батареи могут выступать оригинальным украшением дизайна помещения

На рынке отопительного оборудования можно найти вертикальные батареи отопления разных структур – трубчатые, секционные, панельные. Что касается материала изготовления, то это будет чугун, алюминий или сталь. Многообразие вариантов исполнения батарей позволяет значительно расширить границы использования оборудования.

Так, в зависимости от того, из какого материала созданы радиаторы отопления вертикальные, можно выделить их виды:

• Чугунные. Вертикальные чугунные батареи доступны, долговечны и надежны. Конструкция представлена в виде секций. Так, потребитель может самостоятельно комплектовать радиаторы в зависимости от индивидуальных требований. Основной недостаток – это огромный вес.
• Стальные. Такие батареи имеют отличный внешний вид. Так как сталь хорошо обрабатывается, можно встретить вертикальные нестандартные длинные радиаторы отопления из этого материала. Что касается стоимости, то она умеренная, поэтому стальные радиаторы будут доступны для широкого круга покупателей. Среди недостатков – слабая устойчивость к коррозии.
• Алюминиевые. Срок службы алюминиевых радиаторов, как сообщают производители, составляет примерно 20-30 лет. Такой материал хорошо противостоит процессам коррозии и агрессивным средам. Готовые радиаторы имеют маленький вес, поэтому сильное крепление им не потребуется. Кроме того, алюминиевые радиаторы отопления настенные легко перевозить и устанавливать.
• Биметаллические. Такие радиаторы очень привлекательно смотрятся, но кроме того – у них прекрасные технические параметры. Обычно их делают из сплава таких материалов, как алюминий и медь, хотя могут встретиться и другие комбинации. Среди недостатков – только лишь высокая стоимость биметаллических радиаторов.

Чугунные батареи	Стальные радиаторы
Алюминиевые батареи	Биметаллический радиатор отопления

Стоит отметить, что не все вертикальные радиаторы отопления можно ставить в системах центрального отопления. Следует получить консультацию специалиста, чтобы избежать проблем в дальнейшем.

Особенности

Логично, что вертикальными называются радиаторы отопления, секции которых расположены вертикально. Однако большинство батарей имеют подобное расположение, устройства с горизонтально ориентированными секциями встречаются достаточно редко. В связи с этим правильнее в основу критерия положить форму прямоугольника, образуемого батареями.

Таким образом, вертикальными батареями называют те, что образуют, словно вытянутый по горизонтали прямоугольник. Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.

Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии. Системы могут располагаться практически от пола до потока, в рост человека. Распространяя инфракрасное тепловое излучение (сходное с солнечным теплом) на уровне роста человека, они обеспечивают повышенный комфорт в помещении.

Вертикальные батареи имеют множество вариантов исполнения, отличаются многообразием дизайнов и расцветок. Это позволяет не только вписать их в любое помещение, но и сделать оригинальной деталью интерьера. Такие батареи, установленные вместо привычных моделей, размещаемых под подоконником, можно не прятать, а располагать в любом удобном месте. Помимо практической, они выполняют декоративную функцию.

Выбирая вертикальные радиаторы, полезно знать и об их недостатках. При таком способе обогревания нарушаются принципы конвекции, а потому под потолком скапливается теплый воздух, что нерационально. А при интенсивной работе батарей этот теплый воздух становится причиной неблагоприятного микроклимата. Кроме того, во внутренних каналах вертикальных батарей возрастает вероятность образования воздушных пробок.

Наконец, монтаж подобной системы более трудоемкий. Даже небольшое отклонение по вертикали будет заметным и нарушит эстетику. Возникают сложности с подводкой труб отопительного контура. В данном случае придется отказаться от наиболее эффективной схемы диагонального подключения. В противном случае придется вмуровывать трубы в стены, что неэстетично и небезопасно в случае аварии.

Выходом становится использование нижнего подключения, которое не является столь же эффективным и рациональным, как диагональное. Кроме того, вертикальные батареи требуют надежной мощной системы крепления.

Разновидности вертикальных источников тепла

Выбирая вертикальную батарею для дома, учитывайте тот факт, что они могут различаться по нескольким признакам, и, возможно, процесс покупки подходящего варианта может затянуться. Например, различают вертикальные трубчатые радиаторы отопления, а также состоящие из нескольких секций или представляющие собой монолитную конструкцию.

В зависимости от способа отопления вертикальные радиаторы можно разделить на водяные, электрические и смешанные. Батареи водяного отопления прогревают комнату за счет подключения к системе подачи горячей воды. Настенные вертикальные водяные радиаторы отопления встречаются наиболее часто, поскольку имеют невысокую стоимость.

Совет: если вы решили остановиться на водяных радиаторах отопления, то обязательно поинтересуйтесь, имеют ли они антикоррозийное защитное покрытие: от этого будет зависеть срок службы ваших батарей.

Электрические радиаторы удобны в использовании и имеют достаточно простой механизм действия, но вследствие прямого контакта с электричеством такие батареи неуместны для комнат с повышенной влажностью, поэтому не стоит их устанавливать на кухне или в ванной комнате.

Если вы часто сталкиваетесь с проблемой отсутствия света или горячей воды, наилучшим вариантом для вашей квартиры станут батареи смешанного типа.

Делая выбор в пользу конкретного радиатора отопления, обращайте внимание на материал, из которого он изготовлен. Материалы для батарей должны быть прочными, износостойкими, не ржаветь от воды и иметь защитный антикоррозийный слой

Наиболее распространенные материалы, используемые в радиаторах отопления – это сталь, алюминий и чугун. Кроме того, существуют биметаллические батареи.

Вертикальные биметаллические радиаторы отопления состоят из алюминиевого корпуса и стальных труб. Они обладают высокой теплоотдачей и имеют хорошее качество, поскольку вода не контактирует с алюминиевой конструкцией. При правильной установке и эксплуатации такие батареи могут прослужить около 15 лет.

Вертикальные стальные радиаторы отопления тоже имеют высокую теплоотдачу, а варианты из нержавеющей стали не портятся при длительных контактах с водой. Снаружи они полируются или красятся в необходимый цвет, поэтому вы сможете обеспечить гармоничное сочетание такой конструкции с любыми предметами интерьера.

Алюминиевые батареи способны быстро изменять свою температуру при ручном регулировании, отлично передают тепло и имеют современный стиль. Поскольку они создаются с помощью литья, существует огромное разнообразие необычных форм таких батарей. А благодаря работе на основе конвекционных потоков такие батареи препятствуют оседанию пыли и мусора внутри.

Если вы все же беспокоитесь о том, что коррозия негативно повлияет на работу вашего радиатора, выбирайте чугунные варианты

Но обращайте внимание на тот факт, что такие батареи имеют и несколько минусов: чугун достаточно хрупкий, поэтому при установке вы должны бережно относиться к такому материалу, к тому же, он имеет большой вес, что значительно усложнит сам процесс монтажа

Поскольку в процессе покупки радиаторов отопления крайне важно ориентироваться не только на их практические свойства, но и на внешний вид, обратите внимание на два вида батарей, способных подчеркнуть особенности любого интерьера. К ним относятся зеркальные и плоские радиаторы. Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие

Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие.

Внимание! Помимо основных свойств, характерных для всех видов радиаторов, к плюсам зеркальных батарей можно отнести стильный дизайн и возможность зрительно увеличивать ограниченное пространство в той зоне, где они установлены.

Плоские радиаторы имеют гладкую поверхность и могут включать от 1 до 3 рядов. Для таких батарей характерна простота уборки благодаря ровному покрытию, а материалы, из которых они изготавливаются, препятствуют появлению пыли. Благодаря этим свойствам вы можете установить плоские радиаторы в детской или спальной комнате, не беспокоясь о здоровье ваших родных.

Выбирая настенные вертикальные радиаторы отопления, заранее продумайте, в какой зоне комнаты они будут размещаться, каким способом лучше обеспечить подачу тепла, какой стиль будет наиболее приемлемым в вашем интерьере.

Соблюдая все особенности помещения и самих конструкций, вы сможете выбрать качественные батареи, но не забывайте, что их долговечность будет зависеть и от правильности монтажа на стену.

Преимущества вертикального радиатора

Узкие широкоформатные радиаторы становятся все более популярными. Первое преимущество, которое подчеркивают производители или продавцы вертикальных радиаторов, — это экономия места. С математической точки зрения это звучит немного нелогично, поскольку ширина прямоугольника, умноженная на его высоту, всегда будет давать тот же результат, что и умножение высоты на ширину

Однако особенно важно пространство на ширине стены, которое экономит вертикальный радиатор. Используя высоту помещения, этот тип радиатора приобретает гораздо меньшие горизонтальные размеры, чем горизонтальная модель. Свободная поверхность стены может быть использована в декоративных целях

Свободная поверхность стены может быть использована в декоративных целях.

Вертикальные радиаторы идеально соответствует с ванными комнатами, где они одновременно выступают в роли вешалки и сушилки для полотенец. В дополнение к имеющимся в продаже «радиаторам для ванных комнат», можно найти большое количество вертикальных радиаторов, полезных для установки в ванной комнате.

Еще одно преимущество вертикальных радиаторов в ванной комнате: поскольку они также могут быть установлены как отдельно стоящие, они могут служить практическим «пространственным разделителем» в ванной комнате и отделять одну часть ванной от другой

В современных зданиях, которые соответствуют стандартам энергосберегающего дизайна, можно устанавливать радиаторы вдали от окон, не принимая во внимание потерю комфорта и эффективность отопления. Поскольку вертикальные радиаторы занимают более узкую ширину стены, чем их горизонтальные коллеги, они особенно желательны в помещениях с окнами от потолка до пола. Также в очень узких помещениях вертикальные радиаторы полезны, поскольку они в полной мере используют высоту стен и облегчают их размещение

Также в очень узких помещениях вертикальные радиаторы полезны, поскольку они в полной мере используют высоту стен и облегчают их размещение.

В дополнение к узкому спросу на монтажное пространство и функциональному преимуществу в ванной комнате, в качестве перегородки или экрана, вертикальные радиаторы также являются частью современного дизайна интерьера. Они контрастируют в основном с горизонтальными линиями комнаты, а также оптически изменяют внешний вид пространства.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать установку радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.

Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.
