Какая незамерзайка лучше для системы отопления частного дома
Наиболее популярны сегодня жидкие теплоносители. Отопительное оборудование может быть простым или сложным, но на работу его обязательно будут влиять характеристики теплоносителя. В качестве жидких теплоносителей используются вода и антифриз.
Общие требования к теплоносителю:
- перенос максимального количества тепла за короткое время по периметру отапливаемой площади;
- минимальные потери тепла в цикле;
- небольшая вязкость — от этого зависит скорость движения теплоносителя, которая должна быть максимальной;
- безопасность для людей, т.е. характеристики теплоносителя не должны выходить за пределы норм токсичности и температуры возгорания;
- невысокая стоимость.
Преимущества воды:
- максимальная теплоемкость среди жидкостей и высокая плотность;
- безопасность;
- низкая стоимость.
Главные недостатки воды:
- замерзание воды при температуре ниже 0ºС и угроза разрушения системы отопления ;
- необходимость водоподготовки для устранения части солей и кислорода.
Преимущества антифриза:
- не замерзает при отрицательных температурах (разные его виды можно использовать при температурах -30°С или -65°С);
- специальные присадки в антифриз дают возможность продлить срок службы отопительной системы на несколько лет.
Лучшими образцами «незамерзайки» для отопления, на мой взгляд, являются:
- жидкость «Теплый дом», которая используется до замены 10 отопительных сезонов (5 лет);
- новые нетоксичные жидкости на основе пищевого пропиленгликоля.
Разновидности схем отопления частного дома
В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.
В качестве дополнительных элементов систему можно оснастить:
- Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
- Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.
Отопление с принудительной циркуляцией
Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.
Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:
Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
Использование труб меньшего размера
Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
Возможность использования более износостойких и легких пластиковых труб.
Возможно скрытого монтажа труб
Вы можете без проблем прятать трубы в стяжку и стен
Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
Возможность использования более износостойких и легких пластиковых труб.
Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен
Какие трубы лучше для обвязки котельной
Какие трубы выбрать для котельной. Ну трудно сказать… Начинать наверное нужно с консультации с мастером – монтажником отопительных систем. Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.
Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ???? 60 кВт время горения 4 часа. За это время заряжается двух тонный танк теплом на весь день, до следующей топки.
Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.
Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.
В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.
Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.
Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.
При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные. В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.
Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде
Как обвязать котел – варианты.
– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.
Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.
Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.
С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.
Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.
Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.
Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.
А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.
При обвязке твердотопливных котлов с высокой рабочей температурой (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.
Плюсы и минусы труб из стали
Технические характеристики стальных труб для отопления зависят от технологических особенностей их производства. Изделия могут быть сварными или цельнотянутыми. Первые сшиваются из металлического листа, а вторые формируются на сложном оборудовании.
К основным достоинствам трубы стальной для отопления можно отнести:
- высокая теплопроводность. Этот момент очень важен для организации отопительных систем в жилых зданиях. Металлическая поверхность передаёт тепло в воздушное пространство помещения, частично выполняя, таким образом, функцию прибора отопления;
- малое тепловое расширение. Данное свойство предопределяет отсутствие необходимости использования толстостенной продукции;
- высокая газовая герметичность. Значение этой характеристики достигает, практически, стопроцентной отметки. Создать полноценный замкнутый контур отопления без выполнения данного условия нереально;
- прочность. Благодаря этому свойству, магистрали высокого давления создаются только на основе металлических труб;
- доступность. Относительно невысокая стоимость стали играет немаловажную роль при создании бюджетных вариантов теплоснабжения.
Существует немало видов труб из стали, и каждый из них имеет свои достоинства и недостатки
Из недостатков эксперты выделяют:
- подверженность коррозии. Металл плохо противостоит воздействию агрессивной среды и окислительным процессам. Но оцинковка стальных труб может увеличить их срок службы на 10…15 лет, то есть, практически, в 2 раза ;
- большая масса. Для укладки трубопровода необходимо будет приложить значительные физические усилия;
- жёсткость. Изогнуть трубу можно только путём теплового воздействия. При формировании магистрали для соединения стальных труб требуются фигурные элементы.
- электропроводность. Это свойство металла имеет особое значение при обустройстве отопительной системы на основе электрического котла.
Что такое обвязка и из чего ее делают
В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.
Пример обвязки котла — сначала идет медь, потом — полимерные трубы
Что должно быть в обвязке
Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:
- Манометр. Для контроля давления в системе.
- Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
- Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
- Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.
Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.
Так выглядит группа безопасности
Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.
Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.
Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Обвязка газового котла полипропиленовыми трубами: соединение труб в раструб сваркой
Полипропиленовые трубы отвечают всем необходимым требованиям для труб систем отопления и водоснабжения дома. Они выдерживают температуру воды до 95°C. Служат до 40 лет и держат давление 20-25 атмосфер. Кроме этого, технология монтажа полипропиленовых труб позволяет монтировать контуры любой сложности без особых сложностей.
Стыковка металлических и полипропиленовых труб
По нормативным документам и всем инструкциям к газовым котлам, соединение вводной газовой трубы с газовым котлом должно осуществляться через металлический сгон. Это же правило распространяется на контуры отопления. Только такое соединение в купе с паронитовыми прокладками обеспечит надлежащую жесткость соединений.
Соединение полипропиленовой трубы и металлических сгонов, присоединенных к котлу, осуществляется через специальный пластиковый фитинг, с одной стороны которого впрессована металлическая муфта с резьбой.
Способы соединения полипропиленовых труб
Есть два способа соединения полипропиленовых труб:
- Соединение сваркой;
- Соединение полипропилена на резьбовых фитингах.
Профессионалы используют оба способа соединений, однако, нужно учесть. Резьбовое соединение имеет тенденцию со временем ослабевать. Это нужно учесть при выборе типа соединений полипропиленовых труб. Конечно, соединение на фитингах более доступно, если монтировать обвязку котла своими руками. Для фитингов не нужно брать в аренду или покупать специальный сварной станок для соединения полипропиленовых труб, но повторюсь, резьба для полипропилена, хуже сварки.
Соединение полипропилена на сварке
Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.
Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.
Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.
Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).
При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).
Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.
Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.
Можно ли ставить металлопластиковые трубы на отопление
Возможность использования этого материала в системах обогрева интересует многих владельцев квартир и частных домов. Отличная функциональность металлопласта и демонстрация хорошего КПД нагревательной системы, несложность соединения металлопластиковых труб делает их них самым востребованным видом трубной продукции для обогрева помещений в холодное время года. Основным конкурентом материала является изделия из полипропилена, но невысокая стоимость материала и возможность сборки нагревательного трубопровода своими руками служат весомыми аргументами в пользу металлопласта.
Подключение нескольких котлов в одну систему
В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:
- Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
- Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.
Многоконтурные отопительные системы снабжаются гидравлическими распределителями, компенсирующими разницу давления и балансирующими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда давление регулируют балансировочные вентили.
Обвязка из полипропилена для разных котлов
Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.
Газовый водонагреватель
Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.
Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.
В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.
Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов
Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.
Твердотопливная модель
Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.
При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.
Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева
Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.
В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.
Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.
Нагреватели на жидком топливе и электричестве
Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.
При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения
Что такое аварийные схемы?
Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.
Существует несколько вариантов аварийных схем:
- Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
- Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.
Применение БИП в системе отопления
- Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
- Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.
Схемы обвязки одноконтурного газового котла
Схемы обвязки одноконтурного газового котла отопления бывают такие:
- обвязка одноконтурного агрегата с естественной циркуляцией теплоносителя;
- обвязка одноконтурного котла отопления с принудительной циркуляцией;
- обвязка газового отопительного устройства с бойлером косвенного нагрева.
Любой одноконтурный котел имеет три патрубка, к которым подключают:
- подачу нагретого теплоносителя из агрегата в радиаторы;
- газовую магистраль;
- обратку остывшей жидкости из радиаторов в газовый котел.
Схемы обвязки для настенного одноконтурного газового котла идентичны обвязке такого же напольного агрегата.
Обвязка одноконтурного котла с естественной циркуляцией теплоносителя
Система одноконтурного газового котла с естественной циркуляцией теплоносителя полностью энергонезависима. Группа безопасности представлена только расширительным баком. Перед теплообменником рекомендуется установить сбросник, чтобы иметь возможность полностью слить воду. В качестве мембранного бака можно использовать любую пластиковую или металлическую емкость, обладающей достаточной герметичностью.
Чтобы обеспечить естественное движение теплоносителя по энергонезависимой системе, следует установить расширительный бачок в верхней точке контура, а в нижней – газовый котел. Розлив устанавливают с постоянным уклоном, чтобы теплоноситель смог подняться к расширительному бачку, а затем спуститься к отопительному агрегату. Перепад высоты между элементами радиаторов и теплообменником создает гидравлический напор.
Обратите внимание! Чтобы обеспечить необходимый напор теплоносителя в гравитационной системе отопления, внутренний диаметр труб должен быть не меньше 32 мм. При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии
Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом
При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии. Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом.
Обвязка газового агрегата с принудительной циркуляцией
Самой популярной является обвязка одноконтурного газового котла с принудительной циркуляцией теплоносителя. Она является самой простой и удобной в использовании. Данная схема включает циркуляционный насос, который обеспечивает движение теплоносителя по системе под давлением. Однако насос может работать только от электричества, иначе система функционировать не сможет.
Обвязка одноконтурного котла с бойлером
Чтобы одноконтурный газовый котел мог производить ГВС, необходимо соединить его с бойлером косвенного нагрева. В нем находится собственный теплообменник, который выполняет роль второго контура. Через него циркулирует теплоноситель, который поступает из газового котла.
Бойлер подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К накопительной емкости также проводят водопроводные трубы, через одну из них в бойлер поступает холодная вода, а через вторую выходит горячая.
Начнем обвязывать котел
Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.
Два котла и обвязка
Преимущества:
- Простота, которая является залогом надежности.
- Автономность в работе.
- Один из самых дешевых вариантов обвязки.
Группа безопасности для твердотопливного котла
Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:
- хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
- исправить работу неправильно смонтированной системы отопления – контур не гравитационный.
Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.
Обвязка напольных котлов мощной отопительной системы
Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).
Простая обвязка котла, работающего на твердом топливе
Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.
Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.
Подготовка обвязки котла для выполнения отделочных операций в помещении
Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.
На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.
Простая обвязка пеллетного котла
Твердотопливные котлы просто подключать, но
Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:
- Гравитационный контур.
- Подача холодной воды.
- Резервный источник питания для насоса.
- Установка теплоаккумуляторного бака.
- Дополнительный аварийный контур.

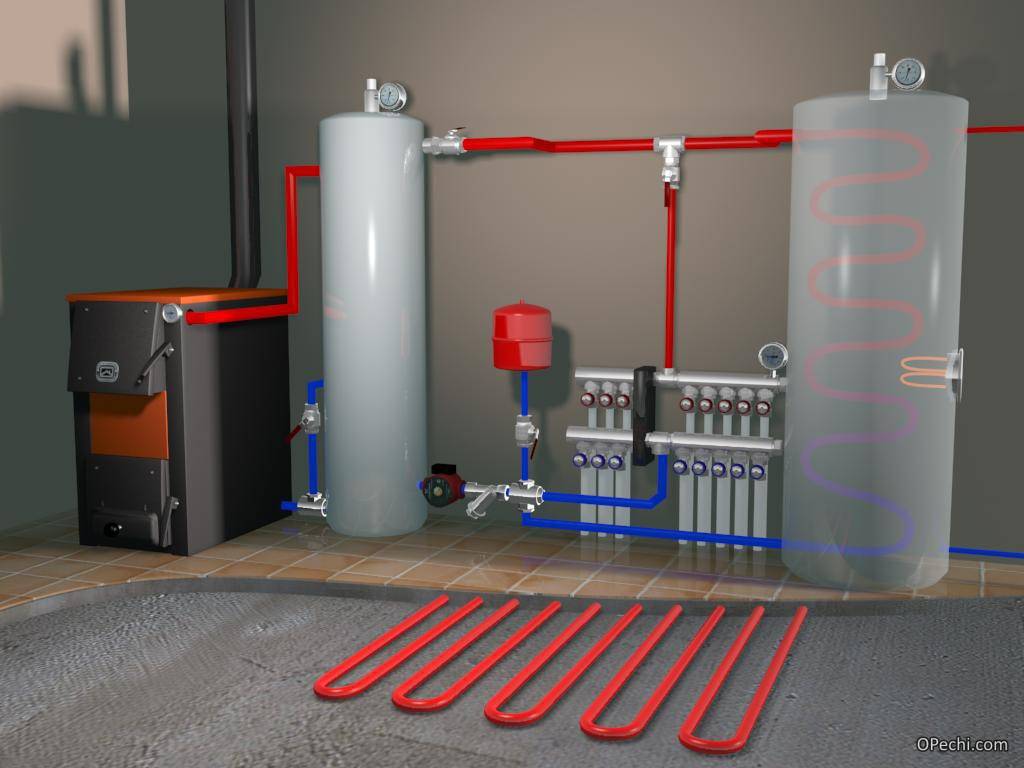

Идеальная обвязка котла
Рекомендации по выполнению самостоятельной обвязки котла
