Основные правила подключения УЗО
С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:
- Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
- В электрощите нужно оставить схему с подключенными потребителями.
- Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
- Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
- Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
- После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
- Нули и землю нужно подсоединять на соответствующие им в щите шины.
- Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).
Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.
Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.
Собранный электрический щиток
В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Принцип работы и правила подключения УЗО
Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.
Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.
Принцип работы
Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.
Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:
- неправильный монтаж проводки,
- пробои на корпус в технике,
- неверный монтаж в щитке и другие опасные случаи.
Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.
Правильный выбор устройства
Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:
- Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
- Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
- Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.
Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.
Дифференциальные автоматы, устройства защитного отключения CHINT.
Подключение устройства
Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.
Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.
При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.

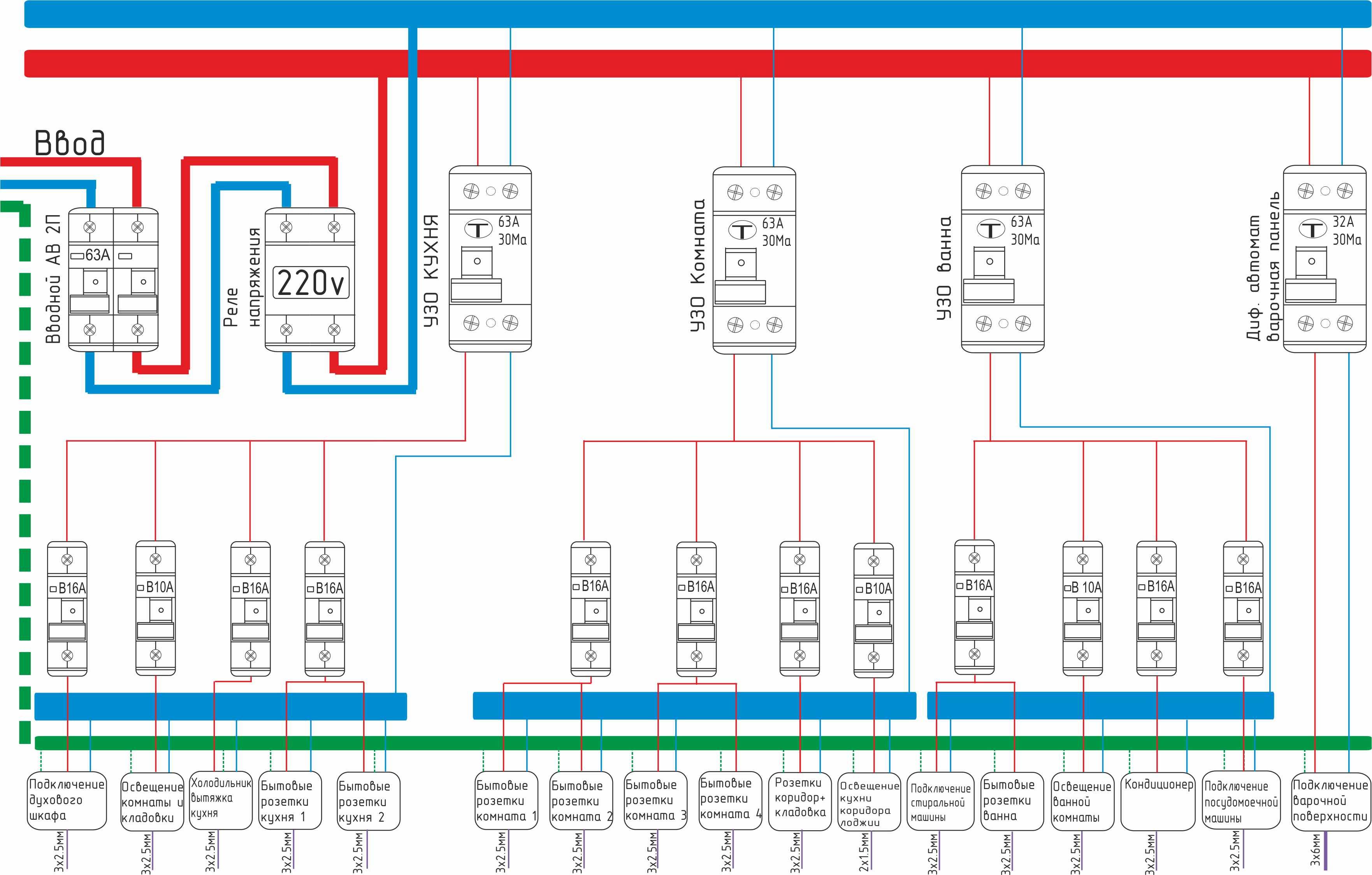

Вариант №3. Минимум три УЗО — идеально
Почему я считаю что в квартире необходимо устанавливать минимум три УЗО? Отключение дифференциальной защиты происходит по нескольким причинам:
- Прикосновение человека к токоведущим частям. Это самый простой случай и для приведения электросхемы в рабочее состояние достаточно включить УЗО или дифавтомат.
- Нарушение изоляции между частями оборудования, находящимися под напряжением, и заземлённым корпусом или водопроводом. В этом случае установка нескольких приборов упростит поиск неисправности.
- Превышение фонового тока утечки над уставкой УДТ. Для предотвращения ложных срабатываний так же необходимо устанавливать несколько защитных устройств.
В обычной квартире достаточно двух штук с уставкой 30мА, но здесь есть один нюанс — для защиты от замыкания на землю и поражения людей электрическим током стиральную машину и розетки рекомендуется подключать через УЗО с уставкой 10мА. Такие приборы могут срабатывать при токе утечки всего 5мА, поэтому они подключаются только к отдельной линии.
Соответственно, для более надёжной защиты и упрощения поиска неисправностей необходимо установить 3 защитных устройства:
- для кухонных розеток, включая посудомоечную машину — 30мА;
- для комнатных и коридорных розеток и освещения — 30мА;
- для розеток в ванной, включая посудомоечную машину — 10мА.
При увеличении количества групп потребителей количество УДТ желательно увеличить. Поэтому на вопрос сколько УЗО нужно на квартиру однозначного ответа не существует. Необходимое количество защитных устройств зависит от схемы электропроводки.
| Совет! В частном доме целесообразно установить отдельный прибор для линий, идущих в гараж, сарай, времянку и для уличного освещения. |
Некоторые «специалисты» советуют вместо нескольких приборов с уставкой 30мА подключать одно устройство с током срабатывания 100мА. Это делать нельзя, потому, что такой ток является смертельно опасным для человека. Кроме того, в месте нарушения изоляции будет выделяться мощность до 22Вт.
Это сравнимо с мощностью пламени карманной зажигалки и может привести к возгоранию рядом расположенных горючих материалов и пожару.
Недостатки при установке большого количества УЗО
Основной недостаток большого количества защитных приборов — высокая стоимость этих устройств. Кроме того, это увеличивает размеры электрощитка, а совмещение функций УЗО и автоматического выключателя в одном дифференциальном автомате ещё больше увеличивает стоимость электропроводки.
Поэтому при определении, сколько УЗО нужно на квартиру, необходимо выбирать оптимальное соотношение между достоинствами и недостатками большого количества приборов.
Если установка для каждой линии отдельного автомата является необходимостью, без этого линия не является отдельной, то количество УЗО можно уменьшить и присоединить к одному прибору линии, подключающиеся к разным автоматическим выключателям.
| Информация! При подключении к одному УЗО нескольких линий номинальный ток прибора определяется общим током автоматических выключателей, но не больше, чем ток вводного автомата. |
Защита в квартирах и домах
Выбирая аппарат защиты, надо понимать, для чего нужно УЗО в квартире, доме. Правильно выбранный аппарат оградит человека от удара током, защитит квартиру от пожара.
Устанавливают аппараты в электрощитах, соблюдая следующую последовательность подключения: на вводе в дом ставят общий автоматический выключатель, счетчик электроэнергии, вводное устройство, индивидуальные автоматы и приборы защиты.
В частном доме устанавливают противопожарное или пожарное УЗО на 100 или 300 мА в зависимости от величины общих утечек.
Сколько ставить в частном доме устройств – зависит от количества групп потребителей.
Как выбрать УЗО для дома
Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.
Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:
- Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
- Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
- Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
- На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.
УЗО для разных комнат
Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.
Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.
Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение
На такую особенность устройств следует обращать внимание.
Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.
Особенности эксплуатации
Рассмотрим некоторые особенности эксплуатации и установки защитных устройств от утечки тока:
- Примерно один раз в месяц защитные выключатели необходимо проверять на работоспособность. Для этих целей на лицевой панели предусмотрена кнопка «тест». При нажатии на нее, автоматическая защита должна сработать. Делать это рекомендуется, отключив все потребители, чтобы лишний раз не подвергать испытаниям чувствительные и дорогостоящие приборы;
- УЗО не рекомендуется ставить в зданиях со старой проводкой. Такие цепи имеют большие утечки, образующиеся вследствие износа изоляции, что приводит к постоянному срабатыванию защиты. Такую проводку нужно заменить новой, тогда одновременно можно поставить и защитные устройства;
- Для надежной защиты потребителей, являющихся источниками пульсирующего тока, нужно ставить УЗО, имеющие тип маркировки A. Такими потребителями считаются: компьютеры, стиральные машины, микроволновые печи;
- Для установки во влажных помещениях, например, ванных комнатах, лучше всего подходят защитные выключатели с минимальным временем срабатывания и величине дифференциального тока. Это обеспечит надежную защиту от поражения электротоком в условиях повышенной опасности;
Важность приобретения качественного УЗО
Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:
- ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
- несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
- неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.
Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.
Таблица: основные параметры УЗО
Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В
Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО
Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.
Какой нужен дифавтомат?
Делая выбор, обращают внимание на такие параметры:
- Мощность. Соотносится с мощностью сети (одно- или трехфазной).
- Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
- Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке букву «С». Для сети с розеткой предпочтительнее вариант С 16. Иногда берут тип С 25.
- Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
- Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
- Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.
Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.
Особенности эксплуатации
Рассмотрим некоторые особенности эксплуатации и установки защитных устройств от утечки тока:
- Примерно один раз в месяц защитные выключатели необходимо проверять на работоспособность. Для этих целей на лицевой панели предусмотрена кнопка «тест». При нажатии на нее, автоматическая защита должна сработать. Делать это рекомендуется, отключив все потребители, чтобы лишний раз не подвергать испытаниям чувствительные и дорогостоящие приборы;
- УЗО не рекомендуется ставить в зданиях со старой проводкой. Такие цепи имеют большие утечки, образующиеся вследствие износа изоляции, что приводит к постоянному срабатыванию защиты. Такую проводку нужно заменить новой, тогда одновременно можно поставить и защитные устройства;
- Для надежной защиты потребителей, являющихся источниками пульсирующего тока, нужно ставить УЗО, имеющие тип маркировки A. Такими потребителями считаются: компьютеры, стиральные машины, микроволновые печи;
- Для установки во влажных помещениях, например, ванных комнатах, лучше всего подходят защитные выключатели с минимальным временем срабатывания и величине дифференциального тока. Это обеспечит надежную защиту от поражения электротоком в условиях повышенной опасности;
Практические схемы монтажа в однофазной сети с заземлением
В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».
На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.
Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.
Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:
- защитный желто-зеленый провод — к шине заземления;
- нулевой провод синего цвета — к шине нуля;
- провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.
Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.
Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.
Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.
УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.
В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.
УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.
