Порядок проведения работ по подключению
Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.
Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.
Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:
Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)
Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим
Как правило, верно подобранное устройство успешно проходит тестовый режим.
Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.
Схемы подключения УЗО к однофазной сети без заземления:
При подключении УЗО к однофазной сети без заземления, существует несколько вариантов схем подключения. Они различаются способом подключения защитного провода и расположением УЗО.
Один из вариантов подключения – это использование трехпроводной схемы. В этом случае подключение осуществляется через нулевой провод, фазу и защитный провод. УЗО устанавливается после счетчика, на фазу и нулевой провод. Защитный провод подключается к выводу УЗО для обеспечения надежной защиты от утечки тока.
Другой вариант подключения – это использование двухпроводной схемы. Здесь подключение осуществляется только через фазу и нулевой провод. В этом случае защитный провод не используется, и УЗО устанавливается только на фазу и нулевой провод. Такое подключение можно использовать в случае, если устройство, которое требуется защитить, имеет двойную изоляцию и не требует подключения защитного провода.
Выбор схемы подключения УЗО к однофазной сети без заземления зависит от требований безопасности, характеристик электрооборудования и рекомендаций производителей
Важно тщательно изучить инструкцию по установке и эксплуатации УЗО, чтобы правильно подключить его к сети
Схема подключения УЗО типа А
Подключение УЗО типа А в однофазной сети без заземления требует выполнения определенной последовательности действий. Ниже приведена схема подключения УЗО типа А, которая поможет вам выполнить работу правильно и безопасно.
- Отключите электропитание от сети.
- Установите УЗО в электрическую щитовую.
- Соедините входной провод Л входа УЗО с фазным проводом входного автомата защиты.
- Соедините выходной провод 1 выхода УЗО с фазным проводом выходного автомата защиты.
- Соедините выходной провод N выхода УЗО с нейтральным проводом сети.
- Установите провод PE заземления на нулевой шине щитовой и на защитные провода автоматов защиты.
- Включите электропитание.
Схема подключения УЗО типа B
УЗО типа B представляет собой устройство, которое предназначено для обеспечения защиты от поражения электрическим током при возникновении утечки тока земли в электрической сети
Это особенно важно в случае, когда заземление отсутствует или его качество не соответствует нормам
Схема подключения УЗО типа B в однофазной сети без заземления состоит из следующих элементов:
- Автоматического выключателя (АВ) или автоматического выключателя с дифференциальным током (ВДТ).
- УЗО типа B.
- Распределительного щитка с соответствующими контактами для подключения проводов.
Автоматический выключатель (АВ) или автоматический выключатель с дифференциальным током (ВДТ) устанавливается на вводе электрической сети и предназначен для предотвращения перегрузок и коротких замыканий.
УЗО типа B устанавливается после автоматического выключателя и отвечает за обнаружение утечки тока земли и отключение питания в случае его возникновения. УЗО типа B реагирует на переменный ток заземления.
Распределительный щиток используется для подключения проводов и обеспечения безопасности при монтаже и эксплуатации УЗО.
Порядок выполнения работ при подключении УЗО к однофазной сети без заземления:
Подключение устройства защитного отключения (УЗО) к однофазной сети без заземления требует определенной последовательности действий. Неправильное подключение может привести к непредвиденным проблемам и даже опасным ситуациям. Вот порядок работ, который следует выполнять при подключении УЗО к однофазной сети без заземления:
Отключите электропитание. Прежде чем начать любую работу с электрическими компонентами, необходимо убедиться, что питание отключено. Это можно сделать, отключив соответствующую автоматическую выключательную панель или вынув предохранитель. Таким образом, вы предотвратите возможные аварийные ситуации.
Определите правильное место для установки УЗО. УЗО должно быть установлено вблизи распределительного щитка или панели, где вы будете подключать все электроприборы. Следует выбрать такое место, чтобы УЗО было легко доступно для обслуживания и проверки его работы.
Подключите фазовый провод к одному из полюсов УЗО. Разъемы фазового провода должны быть должным образом защищены от короткого замыкания.
Подключите нейтральный провод к другому полюсу УЗО. Подходящий разъем должен быть использован для защиты нейтрального провода от короткого замыкания.
Проверьте правильность подключения. Внимательно проверьте все подключения УЗО и убедитесь, что фазовый провод и нейтральный провод подключены к правильным полюсам
Также обратите внимание на правильное установление разъемов и их защиту.
Включите электропитание и протестируйте работу УЗО. После того, как все провода правильно подключены, можно включить электропитание обратно
Затем протестируйте работу УЗО, чтобы убедиться, что оно надежно защищает схему от перенапряжений и коротких замыканий.
Выполняя эти шаги в правильной последовательности, вы добьетесь корректного подключения УЗО к однофазной сети без заземления. Это улучшит безопасность и надежность работы вашей электрической системы.
Шаг 1. Отключение питания
Перед началом работы по подключению УЗО необходимо обязательно отключить питание в сети. Это необходимо для безопасности и избежания возможных аварийных ситуаций.
Для отключения питания следует выполнить следующие действия:
- Определить точку подключения УЗО. Обычно она находится в электрощитовой или распределительном устройстве.
- Найти соответствующий автоматический выключатель или предохранитель, отвечающий за подачу питания на указанную точку подключения УЗО.
- Перевести выключатель или предохранитель в положение “Выключено”.
- Дополнительно убедиться, что питание в сети действительно отключено, проверив работу электроприборов или осветительных устройств в помещении.
Отключение питания является первым и самым важным шагом перед выполнением работ по подключению УЗО. И только после полной уверенности в отсутствии питания можно приступать к следующему этапу – подключению УЗО к однофазной сети без заземления схемы.
Шаг 2. Подготовка необходимых инструментов
Перед началом установки УЗО в однофазную сеть без заземления схемы необходимо подготовить все необходимые инструменты и материалы. Это поможет упростить процесс и избежать задержек во время выполнения работ.
Вот список инструментов и материалов, которые понадобятся:
- Отвертки – плоская и крестовая, для снятия и закрепления проводов.
- Клещи – для снятия и закрепления проводов, а также для обжима клеммных соединений.
- Разъемные колодки – для подключения УЗО к сети.
- Провода – для подключения УЗО к сети и других элементов электрической сети.
- Изолирующая лента – для изоляции соединений проводов от возможных коротких замыканий.
- Индикатор отсутствия напряжения – для проверки отключения напряжения в электрической сети.
- Динамометрический ключ – для правильной фиксации клеммных соединений.
- Электрическая лопатка – для проведения работы с проводами в электрощитке.
- Инструкция по монтажу УЗО – для соблюдения правил и последовательности работ.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Как выбрать УЗО?
Принцип работы УЗО с разными характеристиками и конструкциями отличается друг от друга.
Перед подключением сверху или снизу необходимо понимать, какие бывают УЗО, знать основные признаки, на которые вы будете опираться при выборе.
В первую очередь устройство различают по наличию полюсного элемента. Разобраться в выборе полюсного УЗО довольно просто.
Видео:
Если у вас в доме напряжение 220 вольт, то выбирайте конструкцию полюсного типа с двумя полюсами. Если 380 вольт – то правильным будет выбор четырехполюсного автомата.
Плюс 4-полюсного автомата в том, что его легко можно использовать и при напряжении в 220 вольт, просто применяя не все полюса.
Так, можно найти устройство автомата, которое будет защищать от поражения током сверху или снизу. Есть разновидности автоматов, которые одновременно защищают от тока и возгорания.
Самые устойчивые к огню – отдельные УЗО противопожарного трехфазного типа. Вопрос обычно стоит в цене, однако не совершайте очевидные ошибки – чрезмерная экономия к добру не приведет.
Не обойтись и без оценки мощности УЗО. Устройство должно успешно выдерживать нагрузку от потребителя.
Классификация автоматов выглядит так: маломощные (средний ток здесь не превышает 10 А), среднемощные (ток до 32 А), а также мощные (нагрузка выше 40 А).
Помните, что чем мощнее УЗО Вы подключаете, тем выше должен быть ток утечки.
Второй вариант относят к быстродействующим.
На принцип работы влияет и техническая сборка автомата. Устройства разделяют на электронные и электромеханические.
Отличие между ними в строении автомата: так, электромеханические не нужно подсоединять к сети. В случае, если пропадет одна фаза или ноль, то работа будет продолжаться.
Электронные пускатели не работают без постоянного питания, пропадает фаза – прекращается нормальное функционирование.
Видео:
С током утечки связан еще один показатель – его тип. При подключении УЗО ток может быть постоянным или переменным. В бытовой сети ток, как правило, переменный.
Обращайте внимание на маркировку: АС – переменный ток, А – действует на оба типа тока
Подключение УЗО в электрическую цепь квартиры
Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой. которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.
Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.
Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:
- Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
- После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
- Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
- Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
- Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.
Устройство защитного отключения (УЗО) – описание
Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.
Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.
В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.
Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.
Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.
УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.
Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.
Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.
Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.
Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.
Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?
Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.
При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.
В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.
Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.
УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.
Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.
Что такое узо в электрике
Понятие дифференциального автомата
Подключение УЗО в квартире

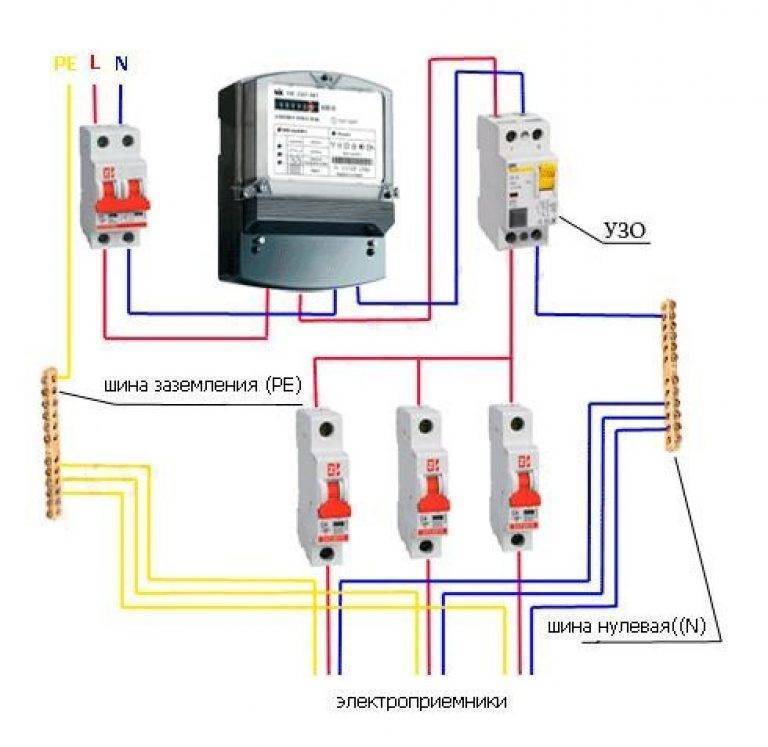

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.
Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.
Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.
- Помните, что:
- Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
- Потенциально опасные потребители должны быть защищены отдельными УЗО.
- Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
- Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.
Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»
Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.
Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.
Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.
- В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
- «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
- Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?
Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.
В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.
В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.
Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.
https://youtube.com/watch?v=BqzJmxvtRfo
Подключение УЗО и автоматов в электрощите — основные схемы
Мы рассмотрели пример определенного дома или квартиры и выделили группы потребителей электроэнергии, выбрали для них автоматику и рассмотрели методику расчета соответствию требованиям. Дополним изученное выше наглядным примером и схемой как правильно подключить УЗО и автоматы. Укомплектуем электрический щит:
Схема подключения УЗО и автоматов
Рассматривая данную схему может возникнуть несколько вопросов:
- Установка вводного автомата.
- Установка противопожарного узо.
- Оптимизация количества устройств защитного отключения.
Начнем с последнего пункта. Естественно условие использовать отдельное УЗО на каждую группу потребителей электроэнергии обосновано. Однако всегда есть альтернатива и можно от чего то отказаться в данной схеме. К примеру, можно:
- Убрать противопожарное устройство защитного отключения.
- На освещение первого и второго этажа не использовать УЗО.
- Установить на розетки первого и второго этажа одно общее устройство защиты. При этом номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток устройства защитного отключения выбирается равным номинальному току вводного УЗО, а если вводное противопожарное устройство не установлено, тогда равным или больше номинала вводного автоматического выключателя.
В любом случае — это всего лишь варианты, которые необходимо просчитать и проанализировать. Вариантам и схемам подключения УЗО посвятим отдельный обзор. А теперь для завершения темы кратко рассмотрим установку вводного автомата и противопожарного узо.
Вводной автомат – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание. От обычных автоматических выключателе использованных в схеме он отличается большей величиной номинального тока. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В нашем примере использовали двухполюсный образец. Двухполюсный автомат представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.
В распределительных щитах могут устанавливаться противопожарные УЗО. От обычных устройств они отличаются большей уставкой по току утечки – 100 мА или 300 мА. Для того, чтобы выполнялась селективность, желательно использовать устройства с буквой S на передней панели. Если установить обычное не селективное, то при срабатывании одного из групповых УЗО почти всегда будет срабатывать и противопожарное.
В качестве дополнения — видео: схемы подключения УЗО
Рассмотренная тема довольна обширна, и мы постарались разобрать как правильно подключить УЗО и автоматы в квартире (доме) по заданной схеме и планировке. Выбор того или иного защитного устройства должен быть обоснован расчетами и соответствовать нормам. Для лучшего понимания рекомендуется изучить дополнительные материалы по этому вопросу.
Подключение трехфазного УЗО
подключение трехфазного УЗО в однофазную сеть
Трехфазные разновидности данных устройств обладают 4 полюсами, что сказывается на некоторых особенностях их установки. При этом, задействование всех их не является обязательным условием, в зависимости от схем и особенностей оборудования может быть использовано 4, 3, а в отдельных случаях и 2 полюса.
Чаще всего, подобные приборы используются для обеспечения безопасности электросети с трехфазным напряжением вне зависимости от того, сколькими проводами оно подается.
Начальные этапы подключения у трехфазного и однофазного прибора одинаковые, все различия начинаются на отходящих цепях, поэтому с этого момента и будет начато рассмотрение данного процесса:
- Утечка токатрехфазной разновидности имеет внушительные параметры, поэтому прибор обеспечивает только безопасность проводки от риска возгорания. Для того, чтобы обезопасить и человека от удара электрическим током, на всех отходящих участках устанавливаются дополнительные УЗО на 10 мА.
- Для этих устройств также потребуются автоматические выключатели.
- Нейтральный провод от основного трехфазного УЗО подключается к колодке, с которой нейтраль выводится только в случае необходимости.
- На один из трех имеющихся фазных кабелей устанавливается автомат, обеспечивающий безопасность УЗО и электросети, находящейся в зоне его охвата.
Выводы и полезное видео по теме
Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:
Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.
