AFCI — аббревиатура применяемая в США
 |

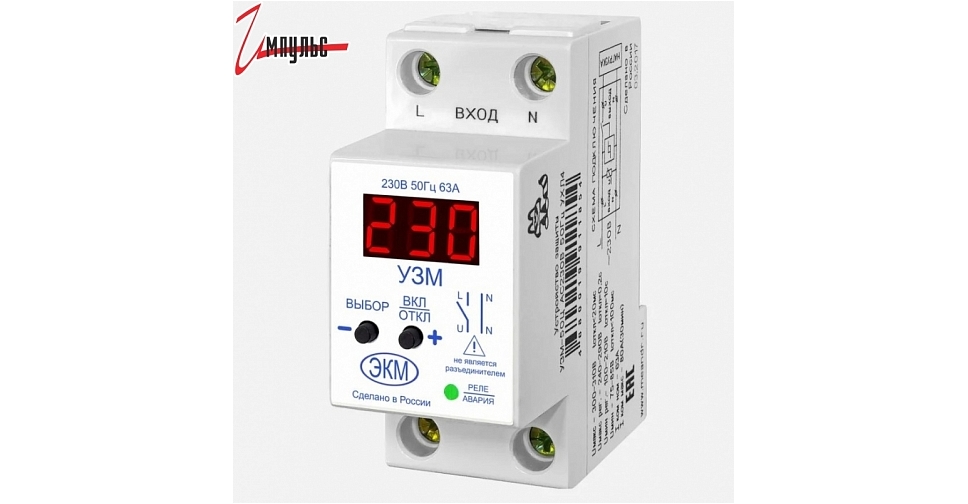

| Одномодульное УЗДП американского стандарта. Белая спираль — провод подключения к нейтрали |
| Устройство защиты многофункциональноеУЗМ 51МДМД указывает что устройство можетотслеживать искрения |
Основная сфера применения УЗДП — бытовые низковольтные сети. В отличие от промышленных систем дуговой защиты, наблюдающих за точечными источниками дугового пробоя с помощью оптоэлектронных датчиков, бытовое УЗДП отслеживает и анализирует высокочастотные составляющие тока, протекающего в контролируемой цепи. УЗДП — сложный прибор на базе микроконтроллера, реализующего проприетарные алгоритмы цифровой селекции и обработки сигналов.
Искрение – это непредсказуемое скачкообразное изменение тока и напряжения с питающей линии. При этом ток и напряжение за счет реактивной составляющей в линии могут принимать значения, во много раз превышающие номинальные.
Если по научному, то искрение называют также дуговым пробоем. Дуговой пробой может быть двух видов:
- Последовательный дуговой пробой. Это пробой в результате плохого контакта в одном из проводников питающей сети.
- Параллельный дуговой пробой. Это пробой между двумя полюсами электрической сети. Например, между фазой и нулем, или фазой и землей. И если при последовательном пробое усредненный ток в сети понижается, то при параллельном – повышается. Казалось бы, тут нам может помочь обычный автомат. Но защитный автомат имеет время-токовую характеристику, и ему нужно определенное время, чтобы отключиться при данном токе. Время до возгорания при таком пробое может быть очень коротким, а ток – недостаточным для моментального отключения, и произойдёт пожар. Это происходит в достаточно частых в практике случаях, когда от автомата с большим номинальным током отходят длинные тонкие провода, а пробой случается в них где-то ближе к нагрузке.

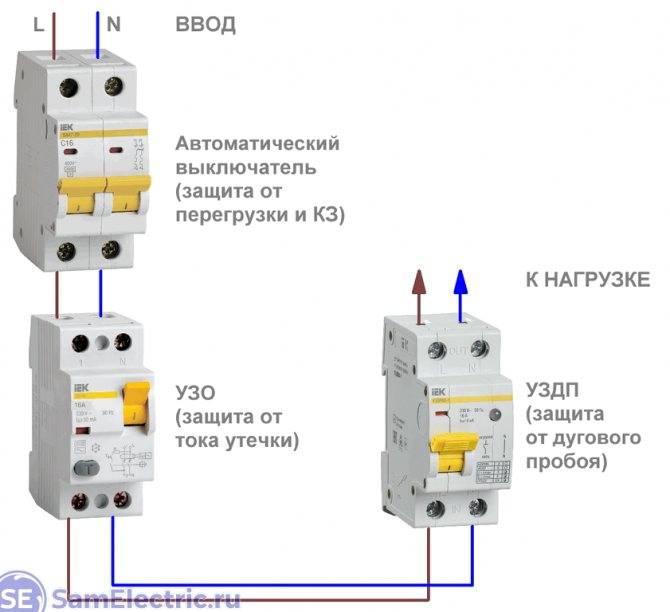

Устройство защиты при дуговом пробое устанавливаются в цепь после автоматов и УДТ (УЗО) или АВДТ (дифавтоматом), а не вместо них. Это связано с тем, что эти аппараты не могут обнаружить и пресечь дуговой пробой (искрение) при последовательном дуговом пробое. Отдельные УЗДП могут заменить реле напряжения.
Обратите внимание, что у некоторых моделей УЗДП питание заводится сверху, а у других снизу. Это связано с конструкцией расцепителя
Поэтом будьте внимательны.
Функции реле перегрузки
Реле перегрузки:
• При пуске электродвигателя позволяют выдерживать временные перегрузки без разрыва цепи.
• Размыкают цепь электродвигателя, если ток превышает предельно допустимое значение и возникает угроза повреждения электродвигателя.
• Устанавливаются в исходное положение автоматически или вручную после устранения перегрузки.
IEC и NEMA стандартизуют классы срабатывания реле перегрузки.
Обозначение класса срабатывания
Как правило, реле перегрузки реагируют на условия перегрузки в соответствии с характеристикой срабатывания. Для любого стандарта (NEMA или IEC) деление изделий на классы определяет, какой период времени требуется реле на размыкание при перегрузке. Наиболее часто встречающиеся классы: 10, 20 и 30. Цифровое обозначение отражает время, необходимое реле для срабатывания. Реле перегрузки класса 10 срабатывает в течение 10 секунд и менее при 600% тока полной нагрузки, реле класса 20 срабатывает в течение 20 секунд и менее, а реле класса 30 – в течение 30 секунд и менее.
Угол наклона характеристики срабатывания зависит от класса защиты электродвигателя. Электродвигатели IEC обычно адаптированы к определённому варианту использования. Это означает, что реле перегрузки может справляться с избыточным током, величина которого очень близка к максимальной производительности реле. Класс 10 – самый распространённый класс для электродвигателей IEC. Электродвигатели NEMA имеют внутренний конденсатор большей ёмкости, поэтому класс 20 для них применяется чаще.
Реле класса 10 обычно используется для электродвигателей насосов, так как время разгона электродвигателей составляет около 0,1-1 секунды. Для многих высокоинерционных промышленных нагрузок необходимо для срабатывания реле класса 20.
Сочетание плавких предохранителей с реле перегрузки
Плавкие предохранители служат для того, чтобы защитить установку от повреждений, которые могут быть вызваны коротким замыканием. В связи с этим плавкие предохранители должны иметь достаточную ёмкость. Более низкие токи изолируются с помощью реле перегрузки. Здесь номинальный ток плавкого предохранителя соответствует не рабочему диапазону электродвигателя, а току, который может повредить наиболее слабые составляющие установки. Как было упомянуто ранее, плавкий предохранитель обеспечивает защиту от короткого замыкания, но не защиту от перегрузок при низком токе.
На рисунке представлены наиболее важные параметры, формирующие основу согласованной работы плавких предохранителей в сочетании с реле перегрузки.
Очень важно, чтобы плавкий предохранитель сработал прежде, чем другие детали установки получат тепловое повреждение в результате короткого замыкания
Твердотельное реле
И вот, если мы соберем все плюсы механических и электронных импульсных реле, то получим достоинства твердотельных.
Суть работы твердотельного реле заключается в использовании эффекта воздействия света на pn-переход. В отличие от механических реле у твердотельных реле отсутствуют механические замыкания и размыкания контактов. Для этих целей в твердотельных реле используются полупроводниковые элементы.
Фото твердотельных реле Schneider Electric с охладителями
Принцип работы
Мы подаем ток на светодиод, и он, в свою очередь, воздействует на pn-переход коммутационной сети, замыкая или размыкая ее.
Твердотельные реле делятся на два основных вида. Это реле постоянного и переменного тока.
Твердотельные реле постоянного тока
Твердотельные реле постоянного тока очень надежны. Их срок службы, по сравнению с механическими, практически бесконечен. Работают они при температурах от -30 +70 градусов Цельсия.
Твердотельные реле переменного тока
Основная особенность твердотельных реле переменного тока — это пониженный уровень электромагнитных помех, малый расход энергии, абсолютная бесшумность и практически мгновенное срабатывание.
Достоинства
- Бесшумные.
- Отсутствуют подвижные детали. Срок службы — десятки лет.
- Коммутация с минимумом помех.
- Практически мгновенное срабатывание.
- Малое потребление электроэнергии.
- Очень малые размеры, при этом могут работать с большими токами.
- Широкая сфера применения. Благодаря минимальным размерам и большому количеству настроек срабатывания, используются практически везде.
- Благодаря большому расстоянию между цепью управления и управляемой цепью обеспечивается надежная изоляция.
- Очень прочные. Почти безразличны к вибрациям и ударам.
Недостатки
Казалось бы, давайте заменим все реле на твердотельные, и бед знать не будем, но здесь не все так просто. Два недостатка у твердотельных реле все же есть. И порой они становятся решающими.
- Сильный нагрев.
- Высокая цена.
При малых токах величина нагрева, конечно же, не существенна. Однако когда мы говорим о больших потребителях электричества, например, требуется коммутировать электрический обогреватель, то величина нагрева увеличиваются значительно. А если в цепи произойдет короткое замыкание, то полупроводники в твердотельных реле расплавятся очень быстро. Да, реле, конечно, может быть защищено от короткого замыкания и оснащено системой охлаждения, но при этом оно становится достаточно дорогим.
Абсолютная тишина. Можно монтировать на этаже
Полное отсутствие шума в процессе работы этих реле позволяет выполнять монтаж твердотельных реле, где угодно. Можно монтировать в электрических щитах на этажах, здесь ограничений нет.
Твердотельное реле в системах управления и автоматики
Как и электромагнитное реле, твердотельное реле работает, удерживает цепь замкнутой, только в течение того времени, пока на реле подается напряжение. То есть это не тот случай, как с триггером или поляризованным реле, когда подал управляющее напряжение, и «забыл» — цепь будет замкнута сколько угодно долго до следующего отключающего сигнала. Для замыкания цепи на твердотельное реле должно подаваться напряжение постоянно, поэтому это реле не может работать с кнопками без контроллера.
Между кнопками включения света и твердотельным реле всегда требуется контроллер, который подает на реле удерживающее коммутацию напряжение.

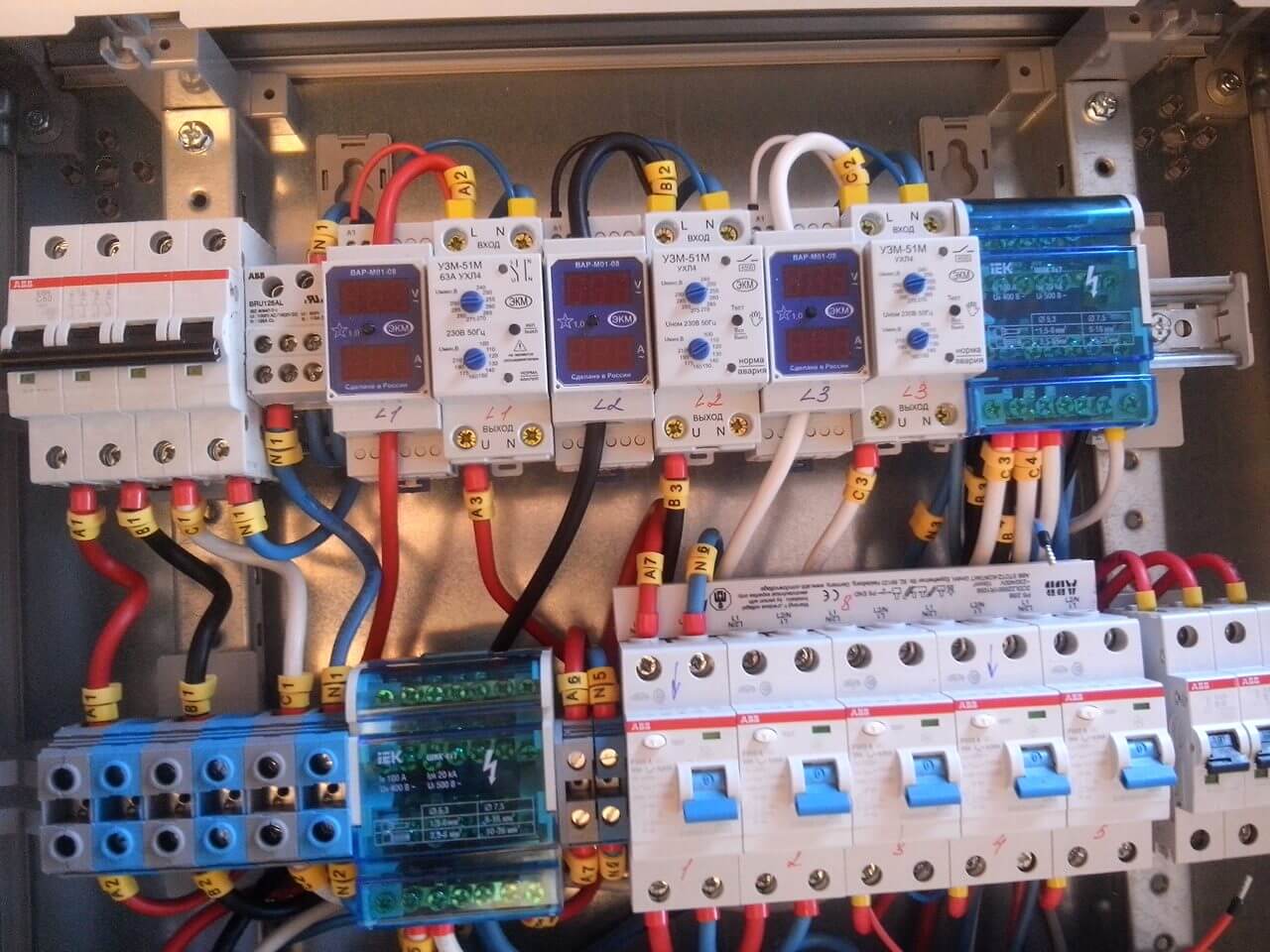

Устройства защиты потребителей электроэнергии

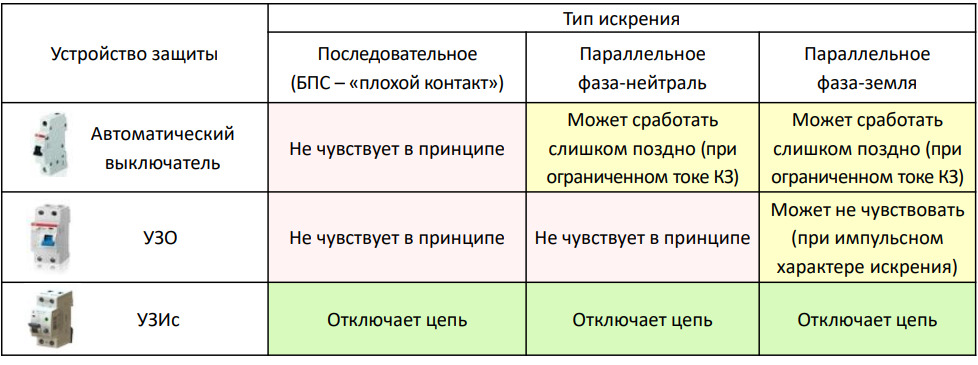

Сейчас придумано достаточно средств для защиты потребителей от всяких бед с напряжением, чтобы защитить электропроводку и нагрузку. Коротко перечислю эти устройства.
- Защитный автомат. Самое распространенное средство, как правило и единственное, которое стоит в каждой квартире. Защищает электропроводку после автомата от перегрузки по току и от короткого замыкания.
- УЗО (устройство защитного отключения). Защищает от прямого прикосновения к токоведущим частям, от тока утечки на землю вследствие ухудшения изоляции электропроводки и электроприборов.
- ДифАвтомат (дифференциальный автомат) – симбиоз двух предыдущих устройств, защищает от повышенного тока, кз и утечки.
- Реле напряжения – защищает электроприборы от пониженного и повышенного напряжения.
- Реле контроля фаз – в принципе то же реле напряжения, но контролирует качество трехфазной сети.
- УЗИП (устройство защиты от импульсного перенапряжения). Защищает от скачков в питающей сети, которые могут происходить, например, от включения мощных потребителей и грозовых разрядов.
- ОМ, ПФ, и тд. Ограничители мощности, переключатели фаз, и подобные приборы – служат не столько для защиты, сколько для сервиса.
- Устройство защиты от искрения (УЗИс). Это как раз то, что мы будем рассматривать в этой статье.

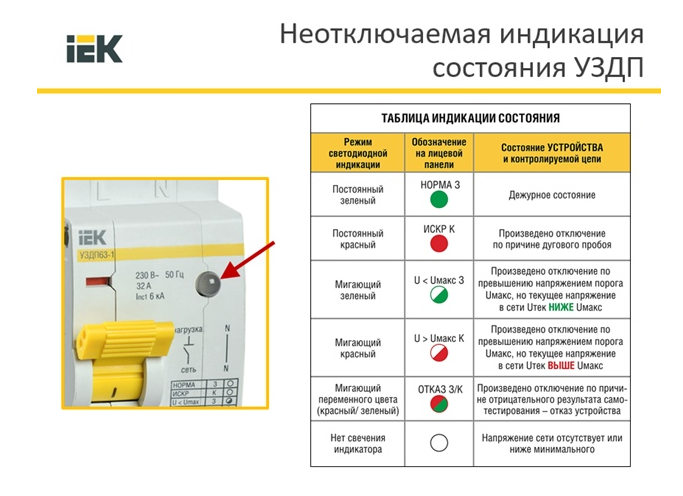

Таблица состояний индикатора УЗДП IEK
На передней панели устройства расположен двухцветный индикатор, который может гореть, мигать или не гореть двумя цветами – красным и зеленым.
Таблица индикации состояния работы и аварий УЗДП IEK
Разберём подробно состояния, индицируемые этим светодиодом.
Таблица светодиодной индикации неисправностей и состояния работы
- Постоянный зелёный – всё ОК. Всё включено и работает.
- Постоянный красный – выполнена основная функция устройства, оно отключило нагрузку вследствие искрения в цепи нагрузки. Что дальше? Просто включаем УЗДП, и смотрим, что будет дальше. Наша цель – найти место и устранить причину искрения. Как это сделать – будет ниже.
- Мигающий зелёный – устройство отключилось по причине превышения порога 275 В. При этом в момент наблюдения напряжение ниже 275 В, можно включать УЗДП и наслаждаться благами электрификации всей страны.
- Мигающий красный – то же самое (выключено из-за превышения уровня 275 В), с маленьким отличием – в сети сейчас авария, и включать УЗДП нельзя (хотя нет, можно, но через долю секунды оно выключится). Тут нужно разобраться, что произошло, либо подождать в надежде, что светодиод станет мигать зелёным цветом. Если “зелёного” нет, придётся вызвать электрика. И поблагодарить УЗДП – иначе бы наши лампочки Ильича не миновала печальная участь.
- Мигающий двумя цветами – самое печальное событие, УЗДП сам проверил своё “здоровье”, и решил, что неисправен. Можно попробовать “перезагрузить” его, выключив и включив обратно вводной автомат (ведь внутри – контроллер, а они имеют свойство иногда “зависать”). Если это не помогло – нужно выключать вводной автомат и снимать УЗДП на замену. Временно можно поставить двухполюсный автомат с током не менее номинала УЗДП. Почему двухполюсный автомат, неужели он является аналогом УЗДП? Конечно, нет, просто контакты такого автомата и УЗДП идеально совпадают, и их можно использовать в данном случае как клеммы.
Пикантный вопрос, который я не раз поднимал в статьях про реле напряжения – надо ли ставить байпас? Его теоретически можно сделать в виде автомата параллельно фазным выводам УЗДП. С одной стороны, его могут включить некомпетентные пользователи, и тогда герой статьи останется не у дел. Но если наш “пожарник” начнёт мигать всеми цветами – восстановить работу квартиры можно за секунду. Естественно, производитель ставить байпас не рекомендует, поэтому решайте сами.
Казалось бы, почему при восстановлении уровня напряжения устройству не включиться? Однако, это запрещено ГОСТом 62606-2016 – должен прийти человек, проанализировать причину, убедиться в безопасности, и вручную подать питание.
Архив
АрхивВыберите месяц Декабрь 2023 (1) Сентябрь 2023 (1) Август 2023 (2) Июнь 2023 (1) Май 2023 (2) Апрель 2023 (1) Март 2023 (1) Январь 2023 (2) Декабрь 2022 (1) Август 2022 (3) Июль 2022 (2) Май 2022 (1) Апрель 2022 (1) Февраль 2022 (2) Январь 2022 (1) Декабрь 2021 (4) Ноябрь 2021 (1) Октябрь 2021 (3) Сентябрь 2021 (2) Август 2021 (2) Июль 2021 (1) Июнь 2021 (4) Май 2021 (1) Февраль 2021 (2) Январь 2021 (4) Декабрь 2020 (2) Ноябрь 2020 (5) Октябрь 2020 (2) Сентябрь 2020 (4) Август 2020 (7) Июль 2020 (1) Июнь 2020 (5) Май 2020 (4) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Январь 2020 (1) Декабрь 2019 (1) Сентябрь 2019 (1) Июль 2019 (1) Июнь 2019 (2) Май 2019 (3) Апрель 2019 (3) Март 2019 (2) Февраль 2019 (3) Январь 2019 (6) Ноябрь 2018 (1) Август 2018 (1) Май 2018 (13) Апрель 2018 (1) Март 2018 (3) Февраль 2018 (2) Ноябрь 2017 (2) Октябрь 2017 (1) Август 2017 (1) Июль 2017 (1) Июнь 2017 (1) Май 2017 (3) Апрель 2017 (2) Март 2017 (1) Февраль 2017 (4) Январь 2017 (1) Ноябрь 2016 (1) Октябрь 2016 (1) Сентябрь 2016 (1) Июль 2016 (1) Май 2016 (1) Апрель 2016 (3) Март 2016 (3) Февраль 2016 (1) Январь 2016 (2) Декабрь 2015 (3) Ноябрь 2015 (3) Октябрь 2015 (3) Сентябрь 2015 (1) Май 2015 (2) Апрель 2015 (3) Март 2015 (1) Февраль 2015 (2) Январь 2015 (4) Сентябрь 2014 (1) Август 2014 (7) Июль 2014 (3) Май 2014 (4) Апрель 2014 (4) Март 2014 (2) Февраль 2014 (2) Январь 2014 (7) Декабрь 2013 (6) Ноябрь 2013 (2) Октябрь 2013 (5) Сентябрь 2013 (4) Август 2013 (10) Июль 2013 (10) Июнь 2013 (7) Май 2013 (2) Апрель 2013 (14) Март 2013 (3) Февраль 2013 (15) Январь 2013 (3) Декабрь 2012 (9) Ноябрь 2012 (5) Октябрь 2012 (11) Сентябрь 2012 (6) Август 2012 (2) Июль 2012 (7) Июнь 2012 (4) Май 2012 (9) Апрель 2012 (5) Март 2012 (6) Февраль 2012 (6) Январь 2012 (16) Декабрь 2011 (6) Ноябрь 2011 (2) Октябрь 2011 (4) Сентябрь 2011 (9) Август 2011 (18) Июль 2011 (3)
Централизация – решения проблемы с землей
Защиты на централизованном принципе лишены недостатков индивидуальных защит, таких как ложные срабатывания, связанные с переходными процессами на неповрежденных линиях. В централизованных защитах в основном применяют сравнение амплитудных или действующих значений токов нулевой последовательности. Поврежденный фидер определяется на основе сравнения токов нулевой последовательности по всем присоединениям и выборе присоединения с максимальным током нулевой последовательности. Расчет этих значений может проводиться как в начальный момент времени, то есть, основываясь на переходных величинах замыкания, так и в установившемся режиме. Кроме того, возможно применение высших гармонических составляющих токов нулевой последовательности либо наложенного тока с частотой, отличной от промышленной. Для расширения области применения на подстанциях с большим числом присоединений, возможно введение в такие защиты дополнительной информации, которая позволяет произвести отстройку от действия в некоторых сложных режимах, например, получение информации о напряжении нулевой последовательности с другой секции шин подстанции может повысить чувствительность.
1.Централизованная защита с поочередным опросом каналов.
Первые централизованные защиты в силу отсутствия быстродействующих микропроцессорных системиспользовали последовательное сравнение токов нулевой последовательности между каждым присоединениям с целью выявить присоединение с максимальном током замыкания на землю. По этой причине данные системы не имели широкого распространения, так как при большом количестве присоединений время обработки сигналов доходило до 9 секунд.
2.Централизованная защита с параллельным опросом каналов.
За счет применения микропроцессорных систем и специальных физических элементов для устройств релейной защиты появилась возможность реализовать параллельное сравнение токов нулевой последовательности между каждым присоединением. Первые такие системы сравнивали амплитуды переходных токов, но в дальнейшем как показала практика данные системы имели ложные срабатывания из-за несинхронности или несинфазности сравниваемых сигналов, поскольку частоты и фазы переходных токов в повреждённом и неповреждённых присоединениях могут различаться между собой.
3.Централизованная защита с параллельным синхронизированным опросом каналов.
Следующий шаг в развитии защит от ОЗЗ требовал разработку устройств защиты, работающих в режиме импульсного сравнения токов нулевой последовательности во всех присоединениях, тем самым устраняя влияния несинфазности и несинхронности сравниваемых сигналов. Одной из таких разработок является защита типа Геум производства НПП «Микропроцессорные технологии» для сетей с изолированной (также способно работать и с резистивно-заземленной нейтралью) и компенсированной (комбинированной) нейтралью. Защита по принципу действия является централизованной токовой ненаправленной,сравнивающей амплитуды бросков емкостных токов нулевой последовательности во всех присоединениях защищаемой секции в момент срабатывания пускового органа, включенного на напряжение нулевой последовательности и определяющей повреждённое присоединение по наибольшей амплитуде. Ток срабатывания этой защиты не требуется отстраивать от ёмкостного тока каждого из защищаемых присоединений, что существенно повышает чувствительность защиты и тем самым выгодно отличает её от описанных ранее устройств ненаправленной токовой защиты нулевой последовательности. Являясь передовой разработкой в выявлении ОЗЗ данная защита, основываясь только на алгоритме относительного замера не способна охватить все многообразие режимов связанных с процессами, влияющими на работу защит от ОЗЗ, которые описаны выше. Таким образом, в данную защиту были внедрены еще дополнительные алгоритмы.

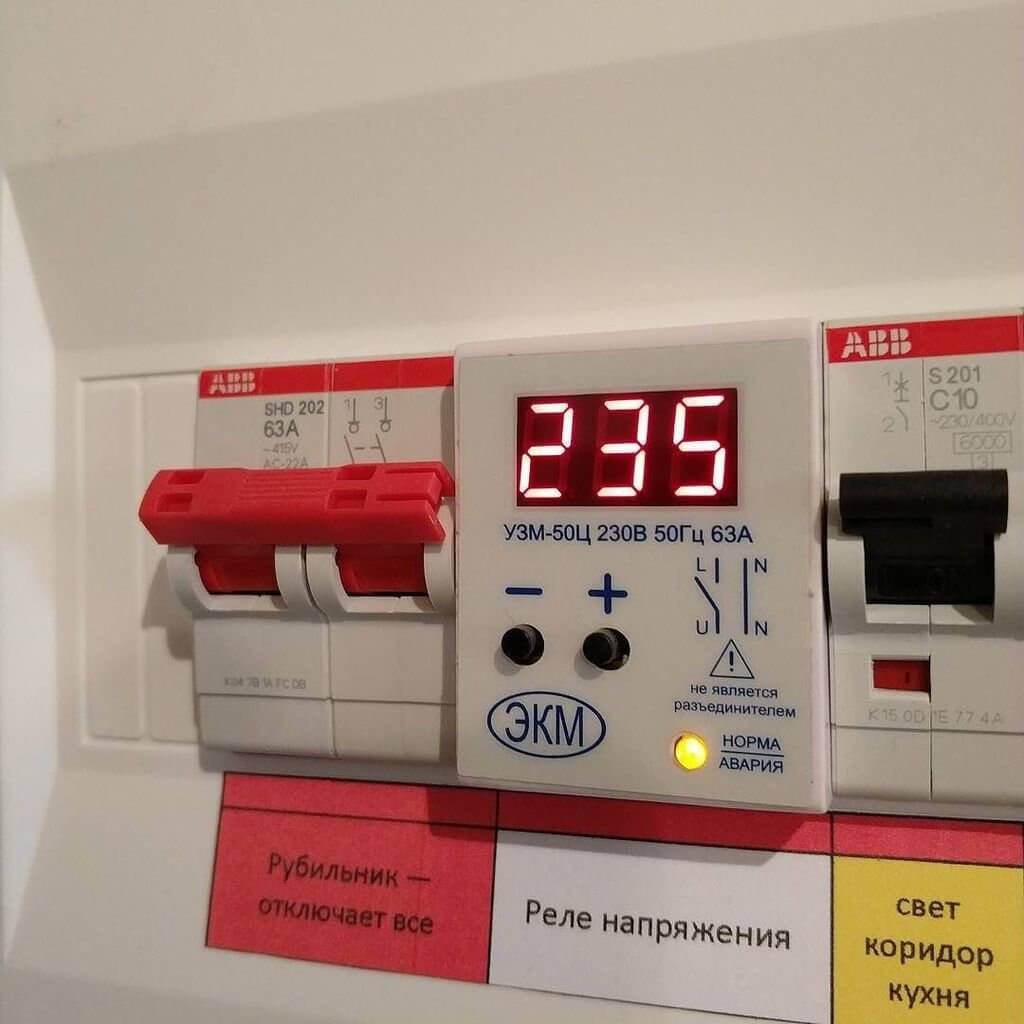

Как выбрать реле напряжения
Чтобы определиться с выбором реле контроля напряжения, необходимо разобраться в нескольких аспектах, а именно:
- В чем разница между однофазным и трехфазным потребителем;
- Какое реле использовать для однофазной нагрузки;
- Какой тип подключения вам подходит;
- Реле какой мощности вам необходимо.
Как отличить однофазные и трехфазные потребители?
Электропотребители бывают однофазными (220В) и трехфазными (380В). Если вы далеки от понимания, чем они отличаются, есть способ определить это визуально. Все устройства, оборудованные для подключения двухштырьковой вилкой, например, стандартная бытовая техника: стиральные машины, холодильники, телевизоры, компьютеры и т.д. – это и есть однофазные потребители на 220В.
Также существуют более мощные однофазные силовые разъемы, которые обычно используются при подключении генераторов и других потребителей, рассчитанных на большую мощность, нежели вышеописанная техника. Они представляют из себя силовую вилку с тремя штырьками, аналогичную двухштырьковой по количеству проводников. Трехфазные потребители обычно подключаются силовыми разъемами с пятью штырьками. В домашних условиях это может быть бассейное оборудование, оборудование для подачи воды, насосы и т.д. Зачастую трехфазные потребители – это промышленная техника: станки, двигатели, холодильное, компрессорное и вентиляционное оборудование и т.д.
Так какое реле вам все-таки нужно?
Если потребители, которые вы хотите защитить, однофазные, значит и реле напряжения тоже должно быть однофазным.
При этом если ваш дом или квартира подключены к трехфазной сети, для защиты однофазного электрооборудования вам необходимо использовать три однофазных реле. Это не обязательно, и вы также сможете использовать трехфазное реле, но следует помнить, что, в случае пропадания одной из трех фаз, трехфазное реле отключит все три фазы, даже если две оставшиеся в порядке.
Какие бывают реле контроля напряжения?
По типам подключения реле напряжения разделяют на следующие виды:
- Реле в розетку;
- Реле-удлинитель;
- Реле для установки на DIN-рейку.
Реле напряжения в розетку
Принципиальным отличием этого вида реле является тот факт, что оно устанавливается непосредственно в розетку. Это делает его наиболее подходящим вариантом для защиты техники по-отдельности.
Реле-удлинитель
По принципу подключения оно аналогично предыдущему реле. Отличие заключается в том, что такой тип реле имеет две и более розеток, что позволяет защитить несколько потребителей одновременно.
Реле на DIN-рейку
Монтаж такого типа реле напряжения производится в электрический распределительный шкаф на стандартную DIN-рейку 35 мм. С его помощью можно обезопасить от перепадов напряжения сразу все потребители в доме или квартире. Зачастую такие реле могут работать в нескольких независимых режимах и имеют большое количество функций.
Какую мощность выбрать?
При выборе реле напряжения также следует учитывать его мощность. Рекомендуется оставлять 20-30% запаса мощности. Это необходимо, потому что указанная на реле сила тока – номинальная. То есть такая, которую реле может пропустить через себя без вреда для потребителя. При размыкании сила тока несколько превышает номинальную величину. Таким образом, если ваш прибор рассчитан на 25А, то для надежности и безопасности работы необходимо выбрать реле напряжения минимум на 32А.
В разделе Реле напряжения нашего каталога вы найдете большой выбор моделей однофазных и трехфазных реле компании , специализирующейся на разработке и производстве релейной автоматики.
Устройство защиты от скачков напряжения УЗМ-3-63 (реле напряжения)
Устройство УЗМ-3-63К — защита от перенапряжений и неисправностей в трехфазной сети, которое сочетает в себе:
• реле контроля трехфазного напряжения
• трехфазный контактор 3 х 63 А, 14,5 кВт!
• варисторная защита от импульсных помех по каждой фазе.
УЗМ-3-63 предназначен для управления и отключения нагрузки при выходе фазного напряжения за установленные пределы в трехфазных сетях.
УЗМ обеспечивает защиту промышленного, административного или бытового оборудования от вредного воздействия импульсных бросков тока, вызванных работой близлежащих электродвигателей, подключенных к той же сети, магнитных пускателей или скачков напряжения на подстанциях, предотвращает выход оборудования из строя.
УЗМ-3-63К следует использовать только с 3-х фазными нагрузками.
Установленная на каждой фазе варисторная защита обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20 мкс с амплитудой до 8000 А.
Максимальный ток переключения 63А, 14,5кВт. Диапазон рабочего напряжения переменного тока — 230/400 В. Диапазоны защиты по напряжению сети устанавливаются декадным переключателем с шагом 5 В. Время ускоренного выключения, независимо от установленных значений, при превышении напряжения 300 В — 20 мс и падение менее 110 В — 100 мс. Импульсная защита сетевого напряжения со встроенными варисторами. Задержка повторного включения, регулируемая 2 сек. — 8 мин. Диапазон рабочих температур -25 — +55 ºС.
Наличие терминала для дистанционного управления.
ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩЕЕ! При срабатывании УЗМ-3-63К ломаются фазовые деки. Нейтральный провод N проходит для простоты установки и не подключается. Подключение выхода N допускается только с одной стороны, если это разрешено схемой подключения оборудования
Обязательно подключить нулевой провод к клемме N!
Подключение выхода N допускается только с одной стороны, если это разрешено схемой подключения оборудования. Обязательно подключить нулевой провод к клемме N!
Схема подключения и контроля напряжения УЗМ-3-63К по всем фазам
В момент кратковременного падения напряжения ниже 130В и с временем не более 100мс, а также ниже установленного значения 170В не более 10с нагрузка не отключается, что не позволяет отключить нагрузку и подождите, пока он снова включится с заданной задержкой.
Защита по напряжению на 3 фазы.
В случае возникновения в сети высоковольтных импульсов напряжения защита вводов варисторов шунтирует их в какой-то из фаз нулевого проводника N, перекрывая проход к нагрузке.
| Варианты защиты | |
| Уровень ограничения напряжения при токе помех 100А | не более 1,2 кВ |
| Максимальная энергия поглощения (одиночный импульс 10/1000 мкс) | 200 Дж |
| Максимальный ток поглощения, один импульс 8/20 мкс / повтор 8/20 мкс | 8000 / 6000 А |
| Время срабатывания импульсной защиты |
УЗИС С1-40
Есть еще одна отечественная модель искрозащитного устройства — УЗИП С1-40 фирмы «Эколайт.
В первую очередь обратите внимание на схему подключения. Здесь напряжение питания 220В нужно подключать именно к нижним выводам, иначе нормально работать устройство не будет
Но, например, в подобных «автоматах» AFDD от ABB ARC1 подключение производится свободно как сверху, так и снизу. Как видно из надписей на корпусе.

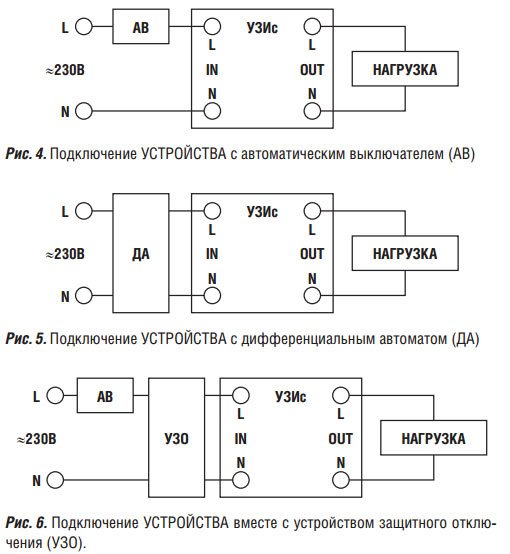

Вот 3 схемы подключения УЗИс в зависимости от устройства подключения на входе:
Кого-то волнует вопрос — что будет, если перепутать подключение фазы и нуля, ведь не зря на крышке устройства есть маркировка L и N.
В большинстве случаев работа будет очная, без замечаний. Однако при параллельном обрыве фазы на заземленной части оборудования может возникнуть непредвиденная ситуация.
Ток, который должен пройти через конкретный датчик, через него не пройдет. Его путь будет проходить через нейтраль. В результате параметры бросков будут совершенно непредсказуемыми для AFDD, как по форме, так и по размеру.
Так что лучше не путать ноль с фазой при его подключении.
Составление схемы электропроводки
На подробном плане дома разместить крупных потребителей электроэнергии с указанием установленной мощности. Спланировать схему осветительных приборов с размещением выключателей и, отдельно, розеток для подключения бытовых приборов в комнатах. Разместить распределительные щитки в удобных местах (доступных и не загроможденных).
Сформировать группы для подключения к щитку: мощные потребители каждый отдельной веткой, освещение и розетки раздельно для каждой комнаты. Рулеткой промерить и указать расстояние до каждого подключения.
Важно. Проводку выполняют только горизонтально и вертикально, нельзя с угла на угол
