Подключение проходного выключателя с 2х или 3х мест

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи

Важно понимать терминологию. Проходной выключатель часто называют переключателем

Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Принцип работы

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

Как монтируется переключатель

Монтаж маршевого переключателя электрического света принципиальных отличий от установки обычного коммутационного элемента не имеет. Точно так же потребуется:

• выбрать тип проводки (открытая или скрытая);
• наметить трассы прокладки кабелей;
• подготовить каналы (для открытой проводки) или установить опорные изоляторы (лотки) для открытой;
• обустроить места установки распредкоробок и коммутационных приборов, смонтировать светильники;
• проложить и закрепить кабели, вывести концы в подрозетники и распредкоробки (при их установке);
• разделать концы проводников;
• выполнить расключение в распредкоробках и соединить соответствующие жилы кабелей с клеммами выключателей.

Важно! Правила устройства электроустановок требуют, чтобы от места установки включателей до газовых труб расстояние составляло не менее 50 см. В остальном в ПУЭ содержатся лишь рекомендательные сведения

Выбор кабеля для освещения

Сечение кабеля для обустройства электрических сетей выбирается по экономической плотности тока и проверяется по термической и динамической устойчивости к токам короткого замыкания. Для выполнения сетей освещения по всем параметрам подходит медная продукция с сечением жил 1,5 кв.мм. Это стало своеобразным стандартом для прокладки осветительной проводки. Меньшее сечение, даже если соответствует локальным критериям выбора, не обеспечивает механической прочности. Большее ведет к нерациональным расходам финансов.

Хотя в России разрешено выполнение проводки кабелями с алюминиевыми жилами, категорически рекомендуется применять только продукцию с медными проводниками. Также нельзя использовать проводниковые изделия с многопроволочными жилами.

Тип кабеля	Сечение, кв.мм	Материал	Количество жил	Дополнительные свойства
ВВГ-Пнг(А) 2×1,5	1,5	медь	2	Плоский, негорючий
ВВГ-НГ(А) 2×1,5	2	Негорючий
NYY-J 2*1,5	2	Негорючий, низкодымный
ВВГП- 3×1,5	3	Плоский
ВВГ-НГ- 3×1,5	3	Негорючий
CYKY 3х1,5	3	Негорючий
ВВГ-НГ- 4×1,5	4	Негорючий
NYY-O 4х1.5	4	Негорючий

Более подробно читайте в отдельной статье: Какой провод выбрать для проводки освещения

Монтаж с использованием распредкоробки

Для монтажа системы освещения с применением маршевых аппаратов можно использовать распредкоробку. Такой выбор имеет преимущества:

• расключение происходит в одном месте;
• можно легко проверить правильность монтажа методом прозвонки;
• в некоторых случаях экономится кабель;
• монтаж получается упорядоченным, в нем легко разобраться даже тому, кто непосредственно не выполнял подключение.

Схемы подключения бывают различными, но принципы монтажа остаются неизменными:

• из распредщита приходит питающий кабель с фазной, нулевой и защитной жилой (L, N, PE соответственно);
• проводники N и PE идут транзитом к потребителям (если нагрузок больше одной, они расходятся на соответствующее число ветвей);
• фазный проводник разрывается, в разрыв включается кабель, опускающийся к выключателям, дальше он ветвится и идет к потребителям.

Монтаж двух переключателей с помощью распредкоробки.

В качестве примера приведен монтаж схемы управления из трех мест (для двух проводной сети, без проводника PE). Очевидны недостатки такого способа:

• от последнего по схеме выключателя надо тянуть кабель обратно к распредкоробке, это нерационально, так как длина его может быть значительной;
• на светильник надо прокладывать отдельный кабель, это не всегда оптимально.

Другой недостаток применения распаечных коробок проявляется параллельно усложнению схемы.

Монтаж двух двойных переключателей для управления двумя нагрузками с помощью распредкоробки.

В качестве иллюстрации приведена схема с двумя маршевыми и одним реверсивным переключателями. Чем сложнее схема, тем:

• с большим количеством жил требуются кабели;
• больше соединений происходит в коробке, что ведет к повышению вероятности ошибки монтажа и требует применения распредкоробок большего размера.

Поэтому по возможности надо применять прокладку проводов шлейфом. Хотя решение о топологии кабельных трасс надо принимать каждый раз индивидуально с учетом местных условий.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

• Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
• Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
• Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
• Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Схема подключения проходного выключателя

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя

Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

• Схема проходного выключателя выглядит следующим образом:
• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

• Их может быть:
• одна;
• две;
• три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

• Время установки проходных выключателей зависит от:
• модели и типа устройства;
• опыта мастера, который устанавливает проходной выключатель;
• особенности мест, где будет расположено устройство;
• сложную ли создали для выключателя схему подключения.

Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Выключатели или переключатели: что выбрать?

Начинающим специалистам и простым покупателям бывает сложно выбрать нужный прибор для управления освещением в комнате. Выключатели и переключатели практически не отличаются по внешнему признаку, разница состоит в схеме подключения и дальнейшей работе. И те, и другие служат для коммутации в электрической цепи.

Маршевый выключатель чаще всего устанавливается в следующих местах:

1. В коридоре. Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
2. На лестнице. Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
3. В спальне. Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.

Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

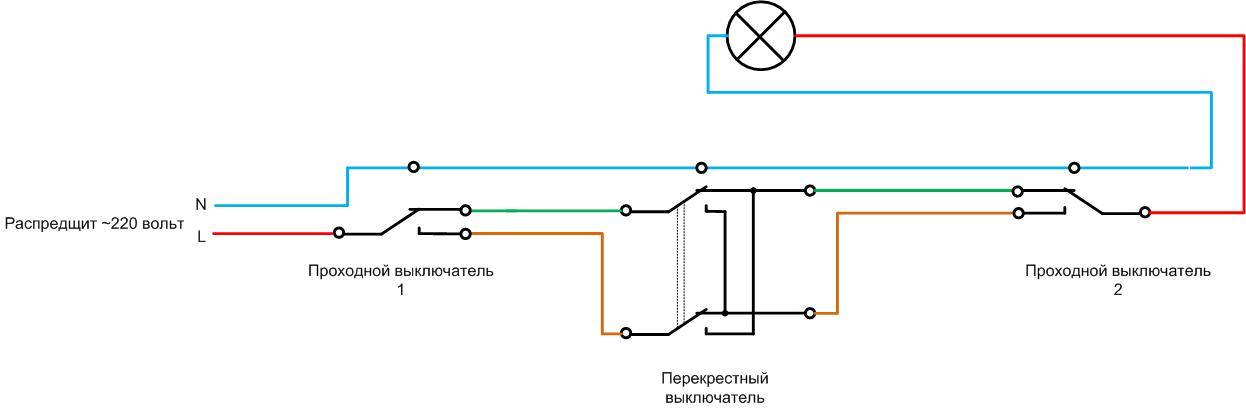

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

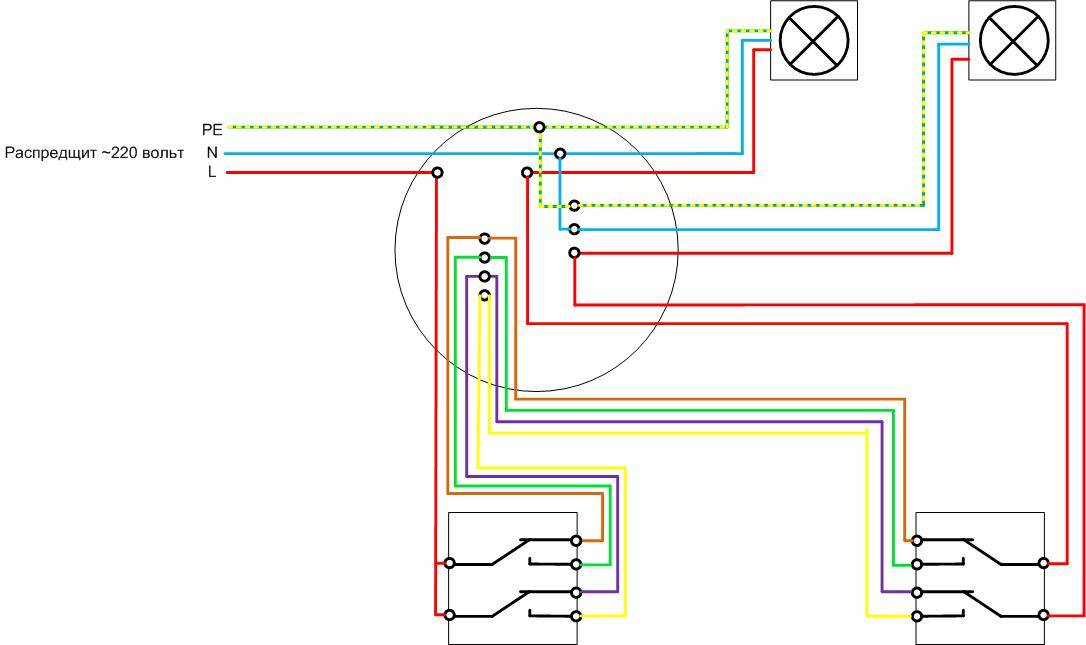

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Схема подключение проводов проходного выключателя в распредкоробке

Следующим этапом необходимо правильно собрать схему проходного подключения в распредкоробке.

В распределительный короб входят такие трехжильные кабели:

• провода с переключателей №1 и №2;
• шнур с автоматического щитка электроэнергии;
• кабель на прибор освещения (люстру, бра).

Затем, чтобы не запутаться в соединении жил, лучше всего ориентироваться по цветовой гамме. Если в системе используется трехжильный провод ВВГ, то обозначение будет следующим:

• белый или серый — фаза;
• синий — ноль;
• желто-зеленый — земля.

Возможен второй вариант маркировки, где:

• белый (серый) — фаза;
• коричневый — ноль;
• черный — земля.

В случае, когда опознавание проводов вызывает сложности, схему подключения в распредкоробке лучше доверить специалистам. От этого зависит работоспособность цепи и безопасность разводки в помещении.

Первым шагом совмещают нулевые жилы. Для этого с помощью клемм ваго соединяют соответствующий провод с вводного щитка и ноль, который ведет на осветительный прибор. Такую же процедуру повторяют с заземляющими жилами и подключают его к корпусу люстры. Теперь остается лишь соединить фазные провода. Фазу с распределительного щитка совмещают с такой же жилой с выключателя №1.

После этого общий провод с маршевого переключателя №2 подключают зажимом к фазе кабеля, который отвечает за освещение.

На последнем этапе между собой соединяются оставшиеся второстепенные провода с переключателей. Последовательность значения не имеет

Важно учитывать главное правило подключения: фаза с распределительного щита должна заходить на общую жилу переключателя №1, и эта же фаза должна уйти с переключателя №2 на осветительный прибор

Только тогда схема подключения проходного выключателя с 2х мест будет работать. Ноль и земля подсоединяются напрямую к светильнику.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

1. Соединение кабеля нужно производить в распределительных коробках;
2. Укладывают провод не ближе 15 см от поверхности потолка;
3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
4. Крепить провод нужно дюбель-хомутами подходящего размера.
