Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

  • Сварочный агрегат;
  • Пила-болгарка;
  • Заклепочное устройство и заклепки;
  • Перфоратор;
  • Саморезы;
  • Рельсы и ролики.

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя. Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор

Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

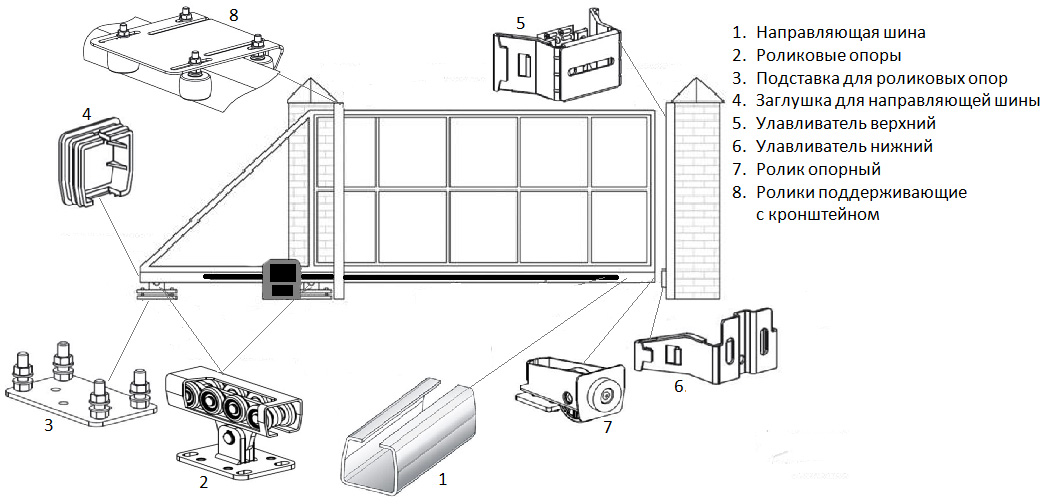

Чертеж конструкции откатных ворот

  • Рельсы навесные и нижние;
  • Ролики;
  • Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

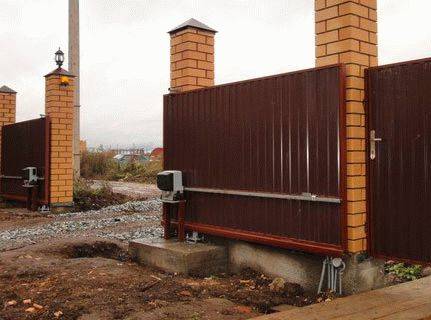

Вариант устройства откатных ворот

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

  1. Ручной откат.
  2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Виды и принцип работы

Раздвижные ворота совсем недавно стали популярными. До этого устанавливали исключительно распашные. Объяснялось это высокой стоимостью комплектующих. Но сейчас цены существенно снизились, поэтому всё больше владельцев загородных участков интересуются, как установить ворота выдвижные своими руками. Такие ворота можно разделить на два вида:

  • консольные;
  • рельсовые.

Рельсовые сегодня считаются устаревшей моделью. Их зачастую используют на различных заводах и предприятиях. Консольные более распространены среди владельцев дач и коттеджей. Они имеют дополнительную консоль, которая является продолжением полотна. Она устанавливается за забором сбоку ворот и спрятана за ними.

Принцип работы простой: по прикреплённой консоли перемещаются ворота. Они передвигаются по откатным тележкам, установленным на фундаменте. Последние имеют 8 подшипников с роликами и находятся внутри консоли. Тем самым они надёжно защищены от атмосферных изменений и имеют большую продолжительность эксплуатации.

При качественном материале и установке ворота должны выдерживать до 6 тысяч открываний. Если пользоваться ими в среднем режиме, то хватает их на 20 лет работы.

Правила выбора роликов

При выборе конкретной роликовой опоры учитываются два основных фактора: вес ворот и материал, из которого изготовлены ее основные элементы. В частности, для подвесных ворот используются металлические и полимерные ролики.

Второй вариант на сегодняшний день является предпочтительным, поскольку в состав полимера входит вещество, играющее роль смазки и обеспечивающее более мягкий ход створки.

Кроме того, данный компонент укрепляет сам материал и продлевает срок службы роликовой системы. Полимеры, из которых изготовлены ролики, способны сохранять свои свойства в диапазоне температур от -80 градусов до +100 градусов, что делает возможным их использование во всех регионах нашей страны.

Металлические ролики, предназначенные для крупных тяжелых конструкций, в частных постройках используются реже, поскольку вес ворот для гаража или на въезде не превышает 800 кг. Они изготавливаются из стали, и сверху имеют специальное покрытие для защиты от воздействия неблагоприятных факторов.

Кроме материала, при выборе роликовой системы следует учесть: ее соответствие вашей конструкции ворот, размеры, максимально допустимый вес.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

  1. Шуруповерт.
  2. Рулетка.
  3. Молоток.
  4. Компрессор и пульверизатор.
  5. Лом и кирка.
  6. Трамбовочный инструмент.
  7. Резервуары для бетонной смеси и сыпучих стройматериалов.
  8. Сварочное оборудование.
  9. Болгарка.
  10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

  1. До 18 м профильной трубы с разным сечением.
  2. Швеллеры длиной от 2 м.
  3. Толстые металлические листы.
  4. Арматура или стальные прутья.
  5. Сырье для приготовления бетонного раствора.

Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Чертеж фундамента под раму длиной 6 м (проем 4 м)

Работы по заливке основания откатных ворот ведутся в таком порядке:

  1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
  2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
  3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
  4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
  5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Как самостоятельно установить автоматику на откатные ворота

Приобретенная автоматика для откатных ворот вполне может быть установлена самостоятельно, с учетом определенных технологий и правил безопасности. Работа состоит из нескольких этапов.

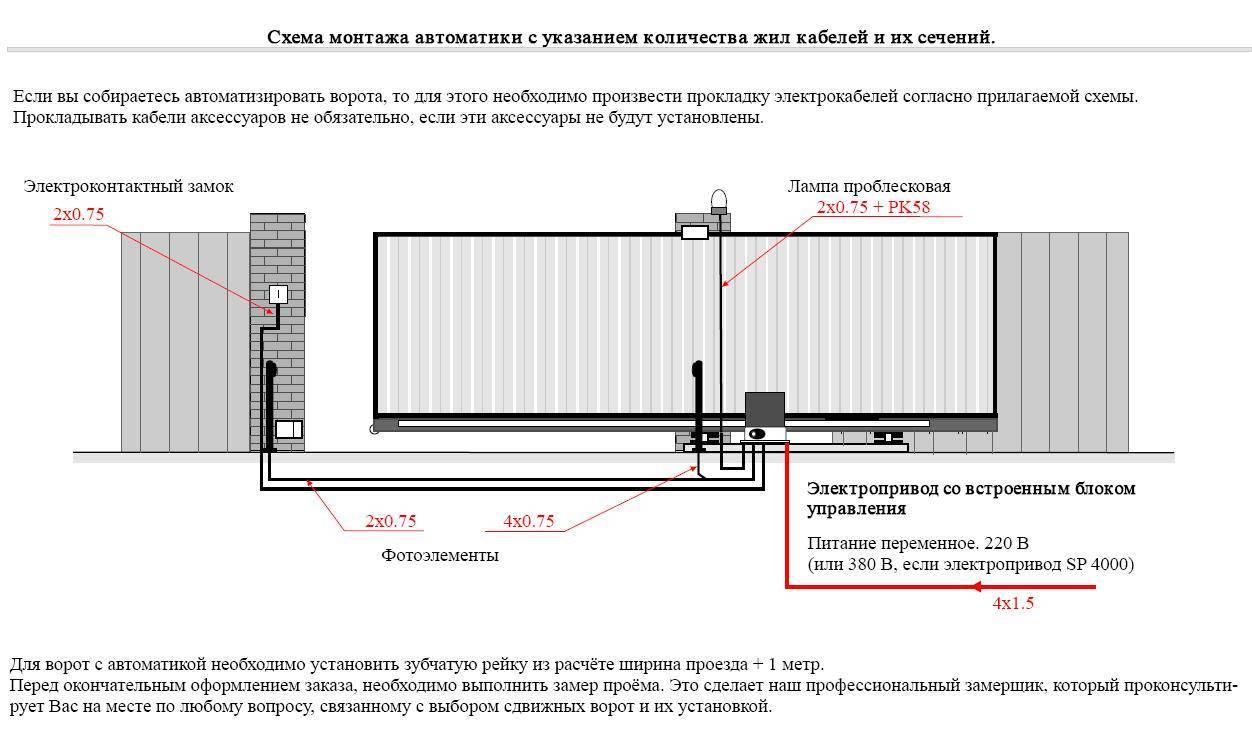

  1. Проведение электропроводки. Лучше и безопаснее всего будет электрические провода уложить в пластиковые водопроводные трубы, которые размещаются под проезжей частью. Схема размещения электропроводки должна составляться заранее. В ней должно учитываться расположение не только привода, но и фотоэлементов, а также сигнальной лампы.
  2. Производится монтаж электрического привода. Поверх забетонированного швеллера, служащего основанием ворот, устанавливаются закладные элементы. На них нужно установить монтажное основание. На данное основание крепится электропривод.
  3. Производится подгонка зубчатой рейки. Она должна входить в зацепление с внешней шестерней редуктора привода.
  4. После проверки правильной установки производится приваривание крепежных закладных к швеллеру, основания — к закладным, а автоматический привод можно установить на основание посредством болтового соединения.
  5. Зубчатая рейка устанавливается на шестерню, смещается вправо и крепится к воротам болтами. Предварительно нужно на ворота приварить бобышки, на которых и будут находиться болты. Ворота открываются на 1 метр, после чего на шестерню ставится очередная рейка. Так следует устанавливать необходимое количество зубчатых реек, прихватывая их к воротам. На стыках реек делается усиление — еще одна рейка. Без нее место стыка быстро придет в негодность.
  6. Выставляются зазоры между рейкой и шестерней. Делается это при помощи ключа, которым проворачиваются болты, удерживающие рейку. Рейка не должна упираться в шестерню. Обеспечивается зазор около 1 мм. Поскольку в рейке отверстия имеют овальную форму, то и выставить нужный зазор можно достаточно легко. Зазор очень просто определяется пальцем.

Автоматика для откатных ворот своими руками практически установлена. Остается подключить питание и установить дополнительные элементы.

  1. К приводу подключается питание.
  2. На нижних законцовках ворот устанавливаются концевые выключатели.
  3. Производится установка фотоэлементов на боковых столбах ворот.
  4. Если решено использовать сигнальную лампу, то она крепится на столбе, с внешней стороны ворот. Она подключается к особым контактам на приводе. Лампа начинает мигать, когда начинается вращение редуктора.

После проверки работоспособности автоматического привода можно заявлять о том, что работа завершена успешно.

Автоматика для откатных ворот — электропитание

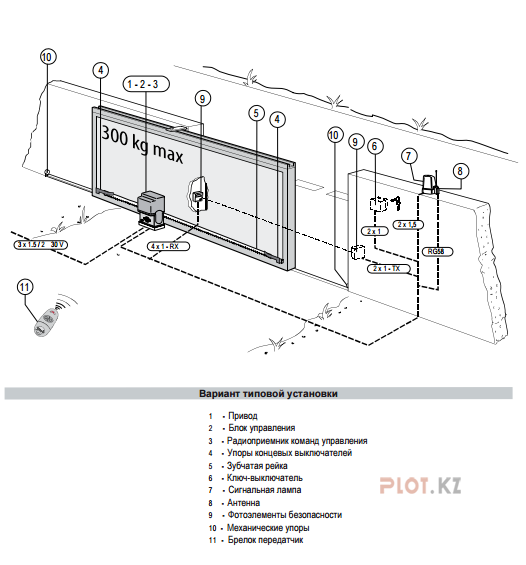

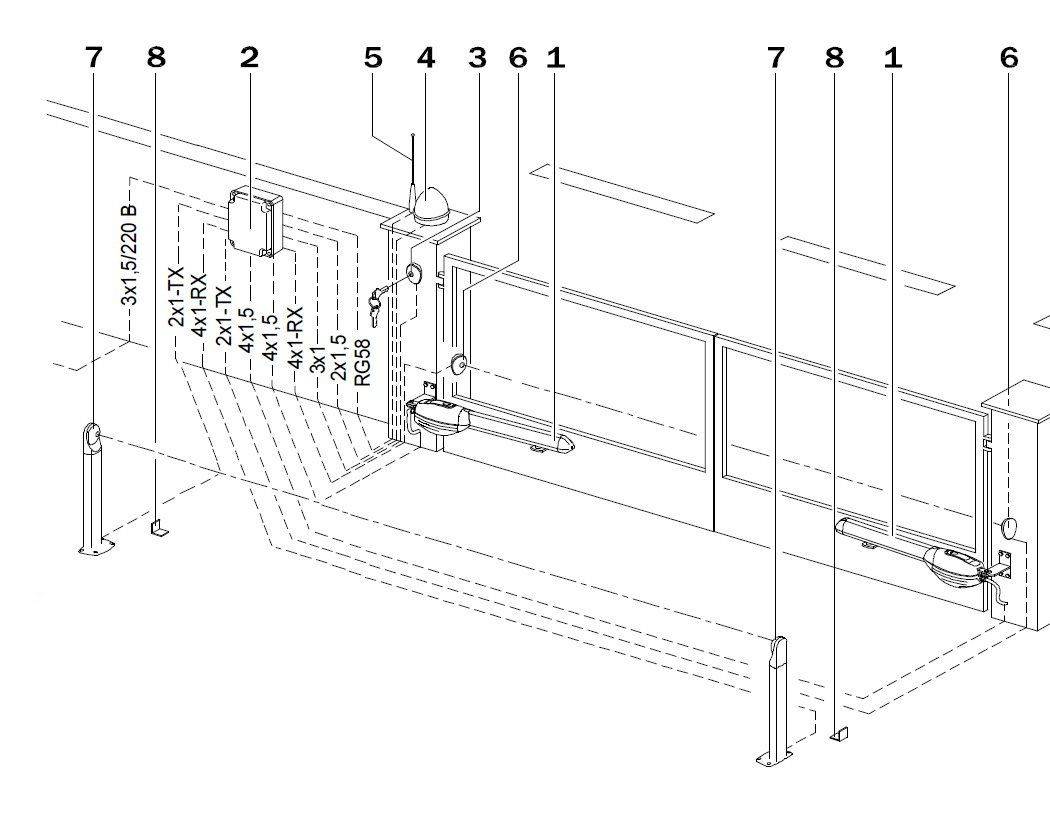

Вернемся к приводу наших ворот и комплекту автоматики. Сколько и каких проводов нужно заранее проложить к нашим воротам при прокладке кабелей по участку? Ответим на этот вопрос ниже, но обо всем по порядку. Чтобы не тратить время на пустые обсуждения на тему «какой привод для ворот лучше выбрать», мы скажем просто есть марка CAME, больше нет ничего! Привод для откатных ворот (как и всё остальное) также выбирается исходя из массы створки ворот. Чем тяжелее створка — тем мощнее нужен привод.

Комплекты автоматики для откатных ворот CAME описаны ниже:

Комплект CAME ВХ-243Комплект CAME ВХ-68Комплект CAME ВХ-78Комплект CAME ВK-1200Комплект CAME ВK-1800
Вес откатных ворот до 300кг, высокая интенсивность работы (70%).Вес откатных ворот до 800кг, интенсивность работы 30%.Вес откатных ворот до 800кг, интенсивность работы 30%, функция неполного открывания ворот («калитка»).Вес откатных ворот до 1200кг, средняя интенсивность работы (50%).Вес откатных ворот до 1800кг, средняя интенсивность работы (50%).
Потребляемый ток=7,0 А; Мощность=170 ВтПотребляемый ток=2,6 А; Мощность=200 ВтПотребляемый ток=2,4 А; Мощность=300 ВтПотребляемый ток=3,3 А; Мощность=380 ВтПотребляемый ток=4,2 А; Мощность=480 Вт
КАЖДЫЙ КОМПЛЕКТ СОДЕРЖИТ
:
редуктор-привод (1шт.), радиоприемник AF43RU (1шт.), пульт TWIN2 (2шт.)
ДОПОЛНИТЕЛЬНО любой набор можно доукомплектовать
:
антенной TOP-A433N (1шт.), фотоэлементами DIR 10 (набор из 2-х штук.), сигнальной лампой KLED 24B (1шт).
ПодключениеДлина кабеля
1
Длина кабеля
10
Длина кабеля
20
Напряжение питания 230 В3х1,5мм 23х2,5мм 23х4,0мм 2
Сигнальная лампа2х0,5мм 22х1,0мм 22х1,5мм 2
Фотоэлементы-передатчики2х0,5мм 22х0,5мм 22х0,5мм 2
Фотоэлементы-приемники4х0,5мм 24х0,5мм 24х0,5мм 2
Питание дополнительных устройств2х0,5мм 22х0,5мм 22х1,0мм 2
Устройства управления и безопасности2х0,5мм 22х0,5мм 22х0,5мм 2
Подключение антенныКоаксиальный кабель RG58 или аналог с волновым сопротивлением 50 Ом

Фактически всё, что нужно сделать заранее, — это подвести напряжение питания к приводу для ворот (первая строчка в таблице выше). Используйте провод сечением 3 х 1,5мм 2 или 3 х 2,5мм 2 .
Сделать это нужно безусловно через отдельный автомат, который безусловно должен быть обесточен до окончания монтажа привода ворот и комплекта автоматики. Этот питающий провод должен быть выведен вблизи закладной, на которую будет устанавливаться привод ворот.

Дополнительно к этому, единственному проводу (идущему к откатным воротам от щитка) в принципе больше ничего не нужно, но если Вы хотите, чтобы можно было открывать и закрывать ворота не только при помощи пультов, но и например, при помощи кнопок из дома — проложите дополнительно витую пару. Если Вы планируете установить дополнительный домофон (для связи из дома с посетителями у ворот и открытия/закрытия ворот, калитки и т.д.) — проложите из дома к воротам витую пару, двухжильный провод питания 2х0,5мм 2 или 2х0,75мм 2 . Если планируется установка аналоговой видео камеры (в составе домофона или отдельно) — проложите дополнительно коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом.

Напоминаем, что в базовую комплектацию привода ни фотоэлементы, ни сигнальная лампа ни дополнительная антенна — не входят, соответственно если Вы их не приобрели отдельно, — никакая дополнительная коммутация, кроме подключения кабеля питания привода, Вам не понадобится. С другой стороны, если Вы решите приобрести и подключить их позже, Вы сможете без труда сделать это в любое время. При этом максимальная сложность, с которой Вы можете столкнуться — это необходимость прокопать небольшую траншею для укладки провода, соединяющего фотоэлементы на двух столбах по разные стороны от проема ворот.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

  • Габариты машины, которая будет проезжать в проем;
  • Угол ее въезда;
  • Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться. Идеальная, оптимальная ширина проема – 4,5 м

Это достаточная величина, которая не подведет в любом случае

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

Оптимальная ширина проема для ворот составляет 4500-5000 мм.

Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

Вид профнастила и ширина волны, мм.Примечание
Количество листовПС–8 (1 200/1150)ПС–10 (1 200/1180)ПС–20 (1 150/1100)
11 2001 2001 150Общая ширина листа
1,51 7751 7901 700Половина рабочей ширины + общая ширина листа
22 3502 3802 250Рабочая ширина + общая ширина листа
2,52 9252 9702 800Полторы рабочей ширины + общая ширина листа

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.

На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Блоки управления привода CAME (инструкции):

Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

Блоки автоматики для распашных конструкций ворот

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
