Как сделать электрический удлинитель своими руками – собираем переноску от А до Я

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

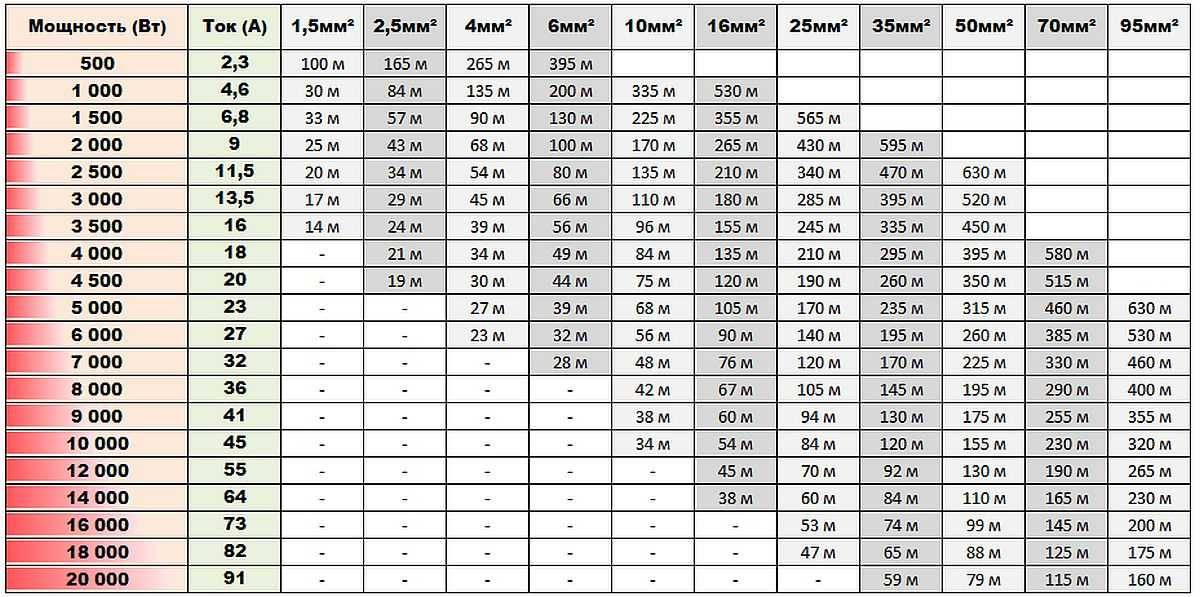

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Как выбрать электрический удлинитель?

Если выбирается удлинитель для подключения маломощного бытового прибора, например, кухонного миксера или настольной лампы, то потребитель ориентируется на количество штепсельных розеток и длину кабеля. В остальных случаях при выборе этого устройства надо знать такие параметры:

1. Расстояние от стационарной розетки до потребителя. От этого зависит, какую длину шнура необходимо выбирать, ведь лишний провод будет создавать неудобства в работе. Кроме того, от длины шнура зависит и способ его намотки, например, бывает электрический удлинитель на катушке.
2. Количество розеток. Этот показатель зависит от того, сколько приборов необходимо подключать через удлинитель. Зачастую устройства имеют от 1 до 4 гнезд, но есть модели и с большим их количеством.
3. Наличие на электроприборе заземления. Те удлинители, пользоваться которыми будут часто и подолгу, должны в обязательном порядке заземляться. Например, удлинитель электрический с заземлением надо использовать для подключения телевизоров, компьютеров, холодильников.
4. Степень защиты. Для тех удлинителей, которые будут использоваться в помещениях без особой пыли, выбирается степень защиты IP20, а розетки могут быть открытыми. Для использования устройств на улице лучше выбирать защиту IP44. Это удлинители в водостойком корпусе и с розетками, закрывающимися крышками.
5. Мощность и сечение кабеля. По этому показателю различают три типа удлинителей: маломощные (до 1 кВт, сечение кабеля до 0,75 мм), средние (до 2,2 кВт с сечением 1 мм) и повышенной мощности (3,5 кВт с сечением до 2,5 мм).

https://youtube.com/watch?v=FkKdNXkM_BI%250D

Переноска из алюминиевого профиля и диодов

Необходимые комплектующие:

• прямоугольный профиль (алюминий) – длина 40 см, выбор длины зависит от количества лампочек. Можно взять и короче – 20 – 30 см;
• крючок для крепления (бабочка);
• сверло по металлу;
• светодиодные лампы на 1 Вольт – от 4 до 6 штук;
• клей для крепежа ламп лучше выбирать проводящий тепло;
• линзы коллиматорные – по количеству лампочек. Угол берите шире шестидесяти градусов;
• светодиодный драйвер с гальванической развязкой, такие драйвера рассчитаны на небольшое количество лампочек (до 7 led по 1w);
• резиновый кабель – метров пять;
• вилка;
• двусторонний скотч для дисплеев сотовых, обычный строительный не подходит и любой герметик;
• кусок литого оргстекла;
• несколько болтов для креплений.

Порядок сборки переноски на светодиодах:

• в профиле вырезаем отверстия для линз нужного диаметра;
• в верхней панели нашей переноски делаем отверстия для крепления крючка, по диаметру болтов;
• фиксируем с торца корпуса крючок.

Совет. Выбирайте крючок с пружинным механизмом, так удобней закреплять переноску под нужным углом. Пружина дополнительно не дает корпусу вращаться в подвешенном состоянии.

• на лампах лучше не экономить, выбирайте товар от проверенных производителей;

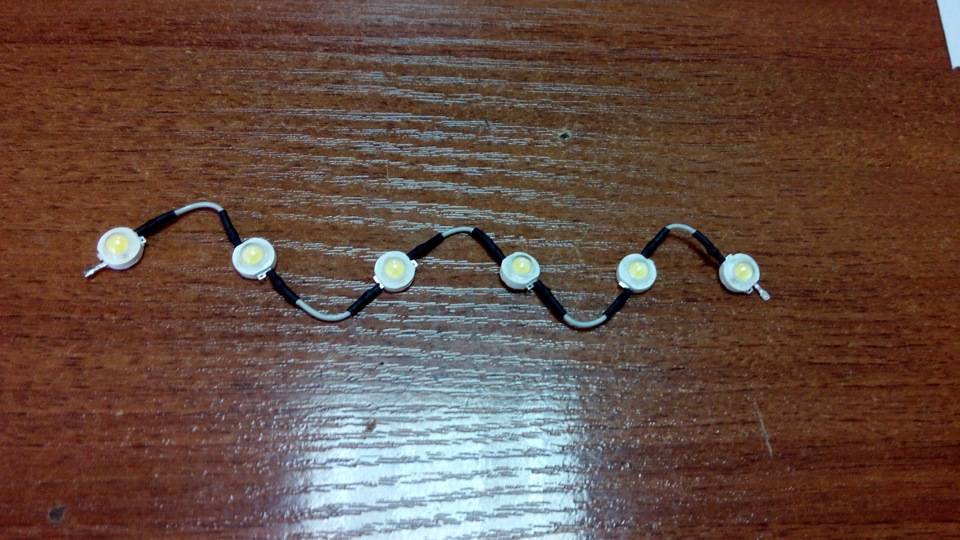

• соединяем светодиоды методом пайки, скручивать контакты нежелательно. Подложку под светодиод в стандартном металлическом профиле лучше не устанавливать, так как линза будет над профилем;
• вырезаем из оргстекла защитную панель нужного размера;
• крепим светодиоды на теплопроводный клей, вставляем линзы и фиксируем при помощи оргстекла;
• чтобы клей хорошо схватился всю конструкцию можно обмотать нитками и оставить на 24 часа;

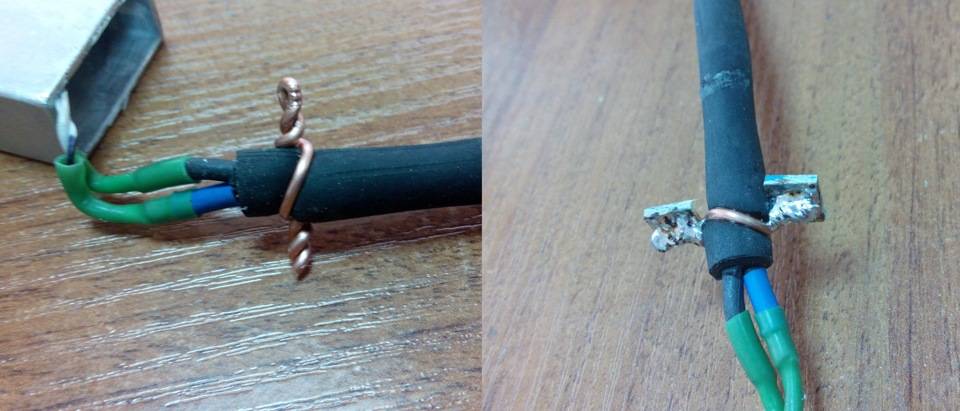

• теперь нужно надежно закрепить кабель к профилю, чтобы он не вылетал при работе. Можно припаять край кабеля дополнительно текстолитом, одной скрутки кабеля будет недостаточно.

Важно. Покупайте резиновый кабель для самодельной переноски

Он долговечней и практичней, легко выносит сильные морозы и меньше скручивается.

• дополнительно кабель в профиле нужно зафиксировать любым герметиком, сохнуть будет долго – дня два;
• крепим крючок к профилю на болты, для лучшей герметичности сажаем болты на силиконовый герметик;
• клеим скотч в два слоя на профиль, вставляем нужное количество линз;
• теперь можно снять верхнюю защитную пленку скотча и закрепить защитное оргстекло;
• драйвер можно закрепить прямо на вилке, поэтому выбирайте вилку нужного размера, в которой можно сделать отверстие для монтажа драйвера.

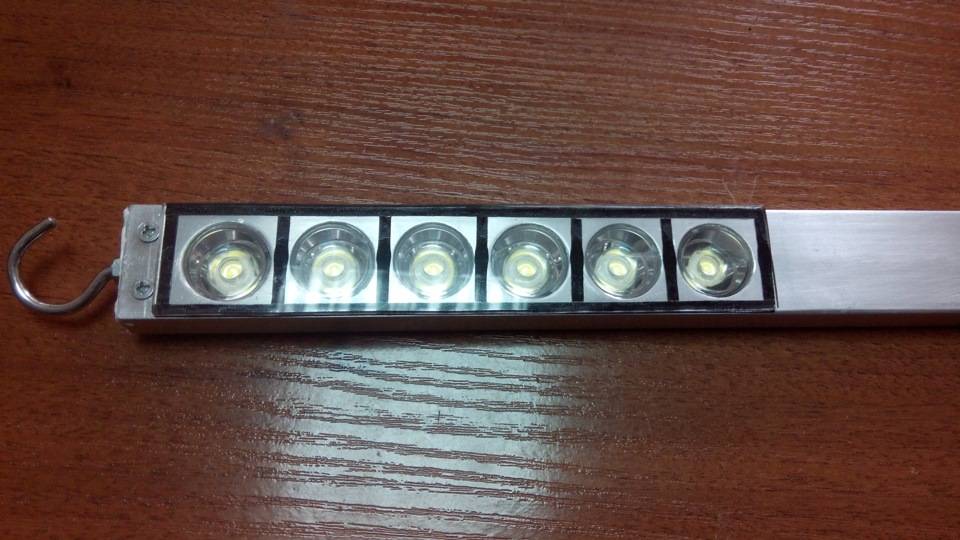

Может быть и проще нормальный свет сделать в гараже, но переноска все равно нужна при мелкой работе в яме под кузовом и под капотом, без нее никак.

Даже если в гараже полумрак шести ватт вполне достаточно, чтобы было хорошее освещение нужного участка.

Как сделать своими руками

Сделать переносной светильник возможно своими руками. Самостоятельно собранное оборудование не уступает приобретенным в специализированных магазинах лампам по техническим характеристикам и удобству эксплуатации. Чтобы сделать переноску, необходимо подготовить набор материалов и инструментов, после чего последовательно выполнить ряд действий.

Необходимые комплектующие и инструменты

Самостоятельно собрать электрооборудование можно из доступного бросового материала. В частности, потребуются следующие комплектующие и инструменты:

• провод в исправном состоянии с рабочими контактами и вилкой на одном конце;
• стандартный подвесной патрон для лампы;
• опустошенный баллон от монтажной пены;
• корпус от электрооборудования с рожком и выкрученным плафоном;
• набор гаек и коротких болтов (для сбора переноски потребуется по 3-4 детали, в зависимости от размеров);
• дрель с тонким сверлом;
• отвертки.

Сборка конструкции

Подготовив набор инструментов и материалов, можно приступать к сборке корпуса. Проще всего сделать переноску со встроенными светодиодами. Инструкция по сбору требует поэтапно выполнить следующие действия:

1. Вырезают в металлическом профиле либо пустом баллоне отверстия для ламп подходящего диаметра. В верхней панели сделать проем для фиксации крючка.
2. Соединить светодиоды посредством спаивания и скрепить их между собой теплопроводным клеем.
3. Подключить к источникам света провод.
4. Вставить патрон и линзы, после чего прикрыть защитной панелью из оргстекла.
5. Закрепить крючок к профилю при помощи болтов. Для надежности можно дополнительно использовать силиконовый герметик.

Для удобства использования переноски рекомендуется выбирать крючок с пружинным механизмом. Это позволит фиксировать оборудование под нужным углом. Наличие пружины предотвращает свободное вращение в подвешенном состоянии.

Монтаж выключателя

Чтобы запускать электрооборудование не только при включении в розетку, можно дополнительно установить выключатель. Достаточно приобрести стандартную кнопку, вырезать в корпусе лампы разъем соответствующих размеров и подключить провода к клеммам.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

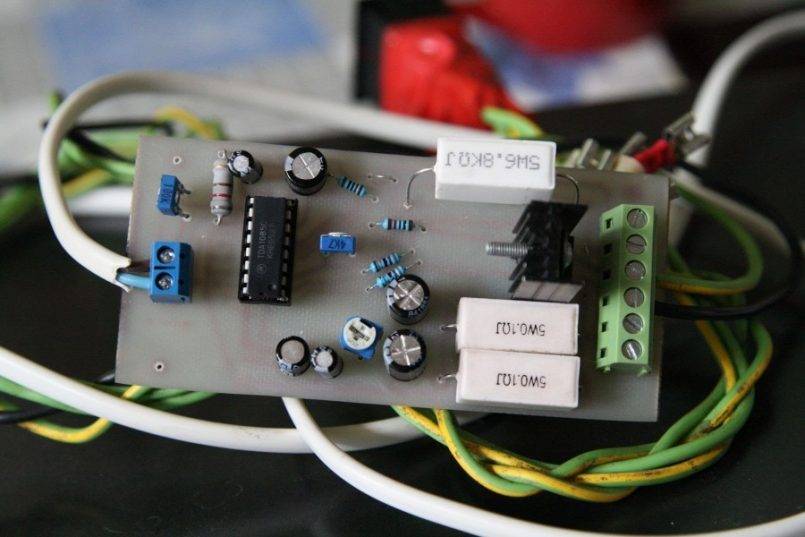

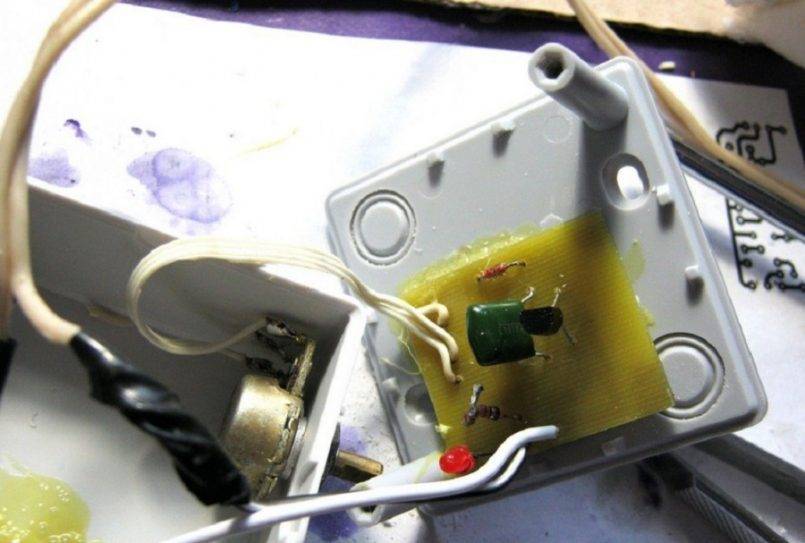

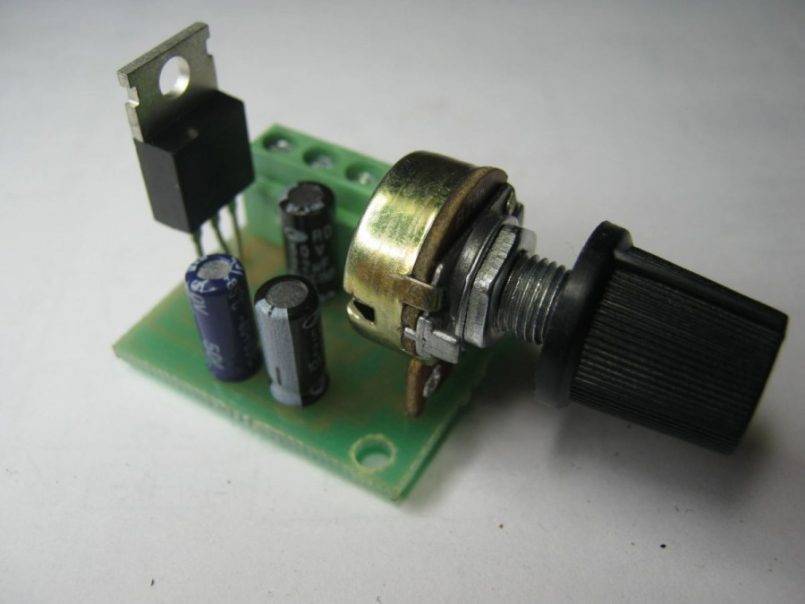

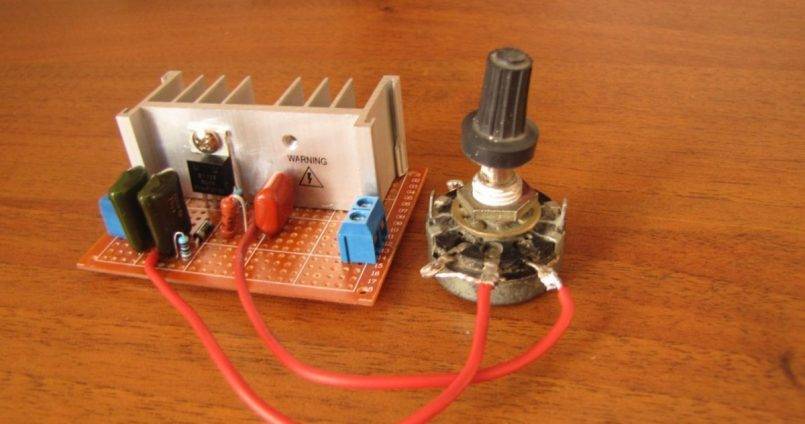

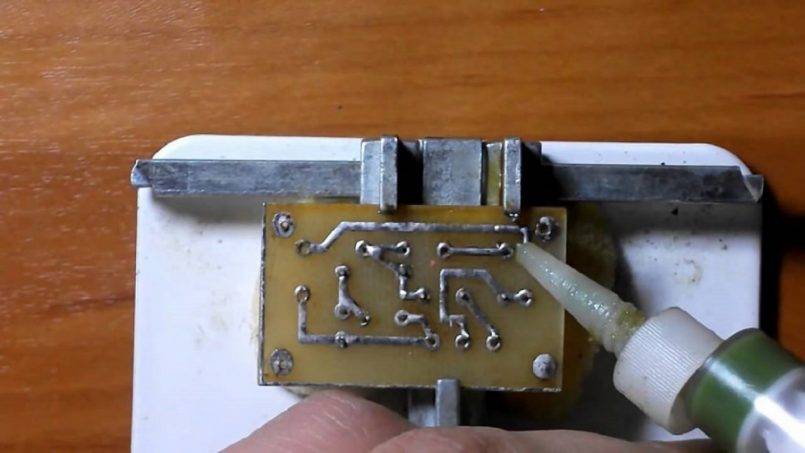

Принцип работы симисторного регулятора мощности

Принцип работы симисторного регулятора мощности состоит в уникальных свойствах симистора, работающего как управляемое реле.

Симистор представляет собой два кремниевых управляемых выпрямителя (КУВ), включенных встречно, что позволяет протекать току в обоих направлениях и использовать симистор для коммутации и передаче переменного тока.

Когда управляющий вывод обесточен, на основных выводах напряжение отсутствует, так как КУВы запирают электрическую цепь.

При подаче напряжения на управляющий вывод оба КУВа открываются, и через симистор протекает переменный ток.

Применяется симистор в различных устройствах:

• переключатель для включения электрической нагрузки;
• регуляторы:
• яркости света;
• скорости вращения электродвигателя;
• мощности.

Как сделать переноску из светодиодной лампы: способы, видео

Переноски необходимы в любом хозяйстве. Всегда найдется место, которое стационарные лампы освещают плохо. Однако стоимость переносных ламп довольно высока, и ломаются они нередко. Сегодня мы узнаем, как сделать переноску из светодиодной лампы, не потратив на это много времени и денег, а также как выбрать подходящий вариант светодиодных ламп.

Простой способ сборки переноски

Отличная переноска получается из плафона от точечного светильника. Немного времени и терпения, и в результате получается прибор, по своим техническим характеристикам не уступающий дорогим магазинным аналогам. Для изготовления понадобятся:

Переноска из точечного светильника

В крышке необходимо прорезать отверстие под размер плафона, в качестве шнура подойдет любой провод, от электрочайника или удлинителя. После монтажа проводов делается отверстие для провода и выключатель. Компактный и функциональный источник света готов.

LED переноска на 12 вольт

Еще одним вариантом компактного осветительного устройства является переноска на 12 вольт. Незаменима при ремонте автомобиля, при откручивании гаек, болтов, и любых работ в стесненных условиях. Для изготовления понадобятся следующие материалы:

Диод удлиняется с помощью провода, изолируется в нужных местах. Магнит приклеивается суперклеем к обратной стороне светодиода. С его помощью будущий светильник будет крепиться в нужном месте, например, к капоту. Чтобы переноска заработала, нужно подключить его с помощью крокодилов к аккумулятору. Света от такого прибора вполне хватит для проведения мелкого ремонта авто.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Светодиодная переноска на 36 вольт

В гараже будет очень предусмотрительно продумать освещение смотровой ямы. Подходящим вариантом станет использование нескольких ламп на 36 вольт. Такие светильники дают количество света, достаточное для проведения ремонтных работ, при этом, не раздражая глаза.

Компрессор для гаража своими руками

Компрессор нужен в любом гараже. И, кстати, это не самая сложная самоделка для гаража. Маломощный компрессор для гаража для подкачки шин и других мелких работе можно сделать своими руками из подсобных материалов. Например, из компрессора от холодильника. Для этого понадобится:

• компрессор от холодильника;
• герметичный баллон с толстыми стенками (можно использовать колбу от огнетушителя, маленький газовый баллон);
• предохранительный клапан на 8 Атм;
• манометр;
• штуцера;
• кислородные шланги с муфтами (длину подбираете исходя из размеров ваших запчастей);
• основание для компрессора — подойдет толстая доска, кусок фанеры.

Для того чтобы не закачивать в шины всякую гадость, желательно еще поставить фильтр — для отделения масел, пыли и других загрязнений. Схема самодельного компрессора представлена на фото.

Схема самодельного компрессора

Компрессор должен быть с пусковым устройством. Его включаем в сеть, смотрим, в какую трубку засасывается воздух, отмечаем ее. На нее можно поставить автомобильный фильтр — будет закачиваться чистый воздух.

Из баллона и предохранительного клапана собираем ресивер-маслоотделитель. Для этого в баллон врезаем два штуцера — для входа и выхода воздуха. На входное отверстие ставим предохранительный клапан к нему при помощи кислородного шланга подключаем выход компрессора.

Самодельный компрессор для гаража на базе компрессора от холодильника

На выходное отверстие ресивера-маслоотделителя ставим еще один масляный автомобильный фильтр — чтобы убрать масла окончательно. Фильтр соединяем с манометром, а от него идет уже шланг, который через соответствующий переходник подключается к шине.

Сборка закончена. Но чтобы переносить это устройство было удобно, все надо каким-то образом закрепить. Можно сварить каркас по размерам, приделать колесики и ручку — для удобной транспортировки. Один из вариантов компрессора для подкачки колес описан в видео. Там нет ресивера, но его функции выполняет масляный фильтр. Можно сделать и так, но с ресивером конструкция понадежнее получается.

Так как компрессор в холодильнике маломощный, для подкачки колес может потребоваться много времени. Можно его сделать более мощным, установив два компрессора, которые будут запускаться одновременно. Соответственно, давление будет нагнетаться в два раза быстрее. Но в такой установке требуется более солидная группа безопасности. Такие самоделки требуют чуть больше оборудования, так как схема все-таки сложнее.

Цена популярных китайских ламп переносок для гаража явно не соответствует качеству. Провод моментально перетирается, лампочка и корпус моментально раскаляются – минусов много. Но удобная переноска для гаража – это совсем несложно. Деталей нужен минимум, а качество освещения и удобство в использовании намного выше, чем у китайского ширпотреба.

Если покупать переноску с энергосберегающими лампами, то есть существенный минус. Когда такой фонарь разбивается, особенно в смотровой яме при мелкой работе, пары ртути надолго остаются в помещении.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.

   Рис. 1: разберите вилку

2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.

   Рис 2. разделайте кабель

3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.

   Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

1. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
2. Все эти процедуры проделайте и для второго конца провода.

3. Соедините концы провода с концами вилки и соберите ее.

   Рисунок 4: подключите провод к выводу вилки

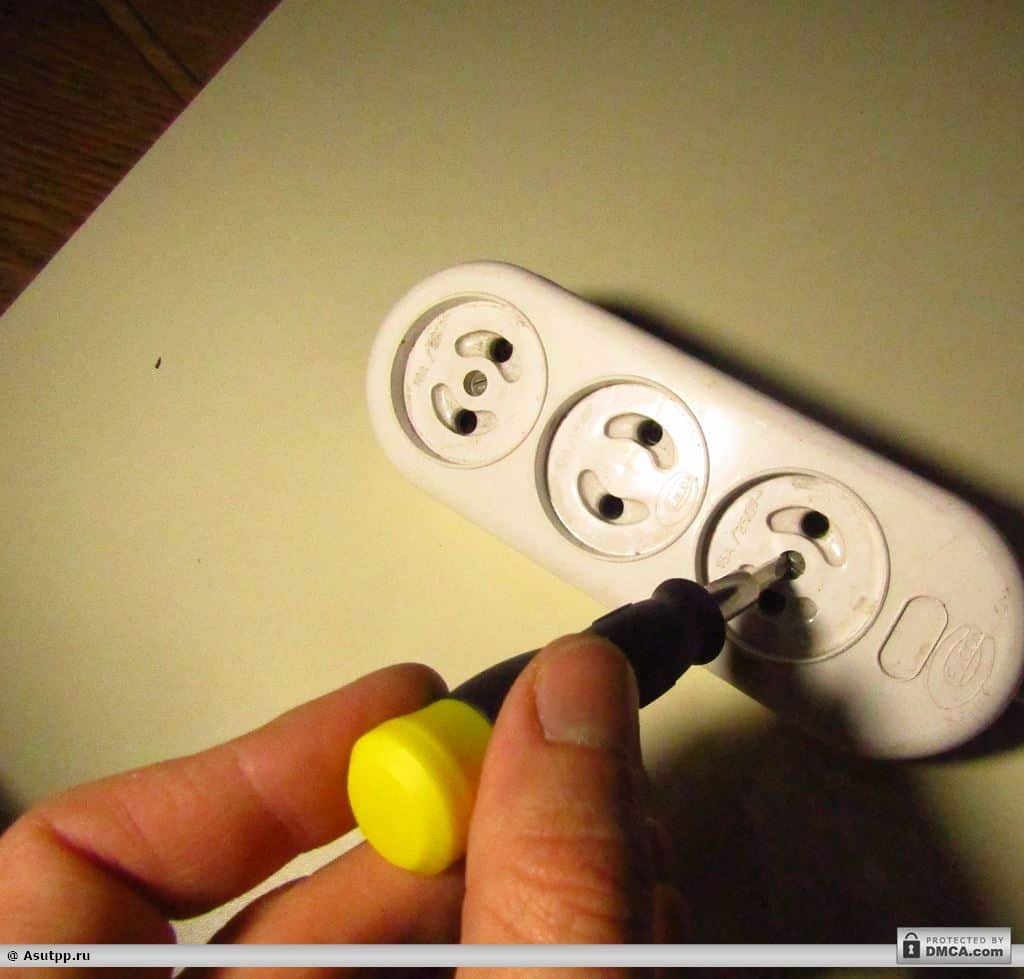

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

1. Подключите концы провода к соответствующим выводам розетки электрического удлинителя.

   Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

1. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям

После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

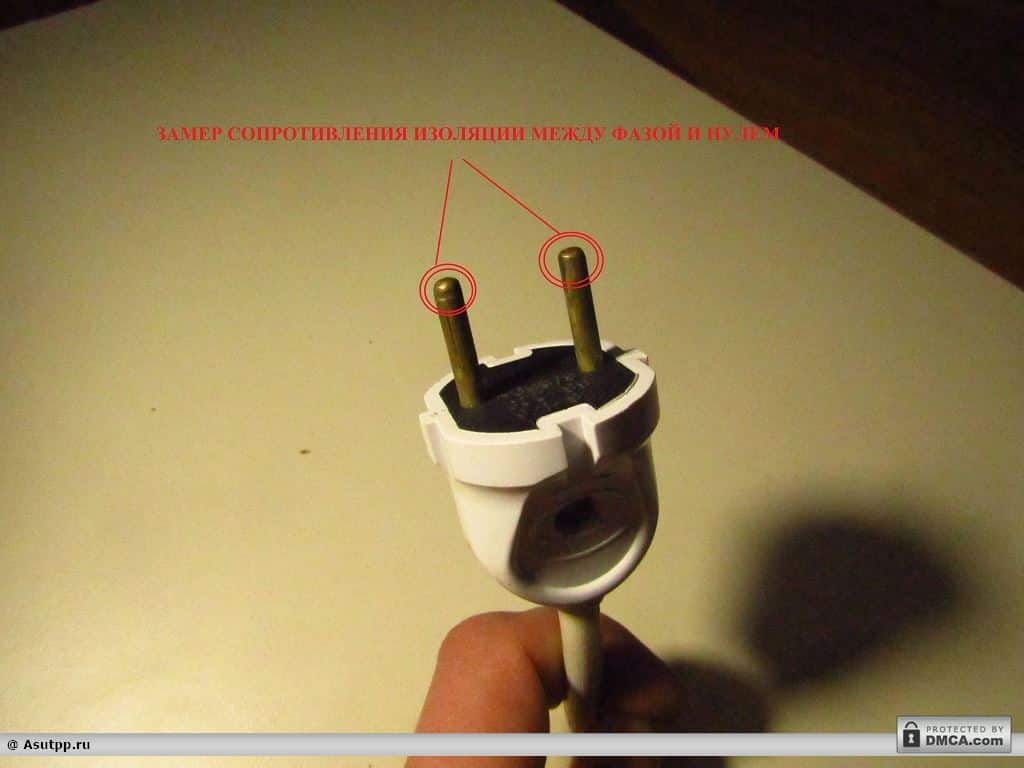

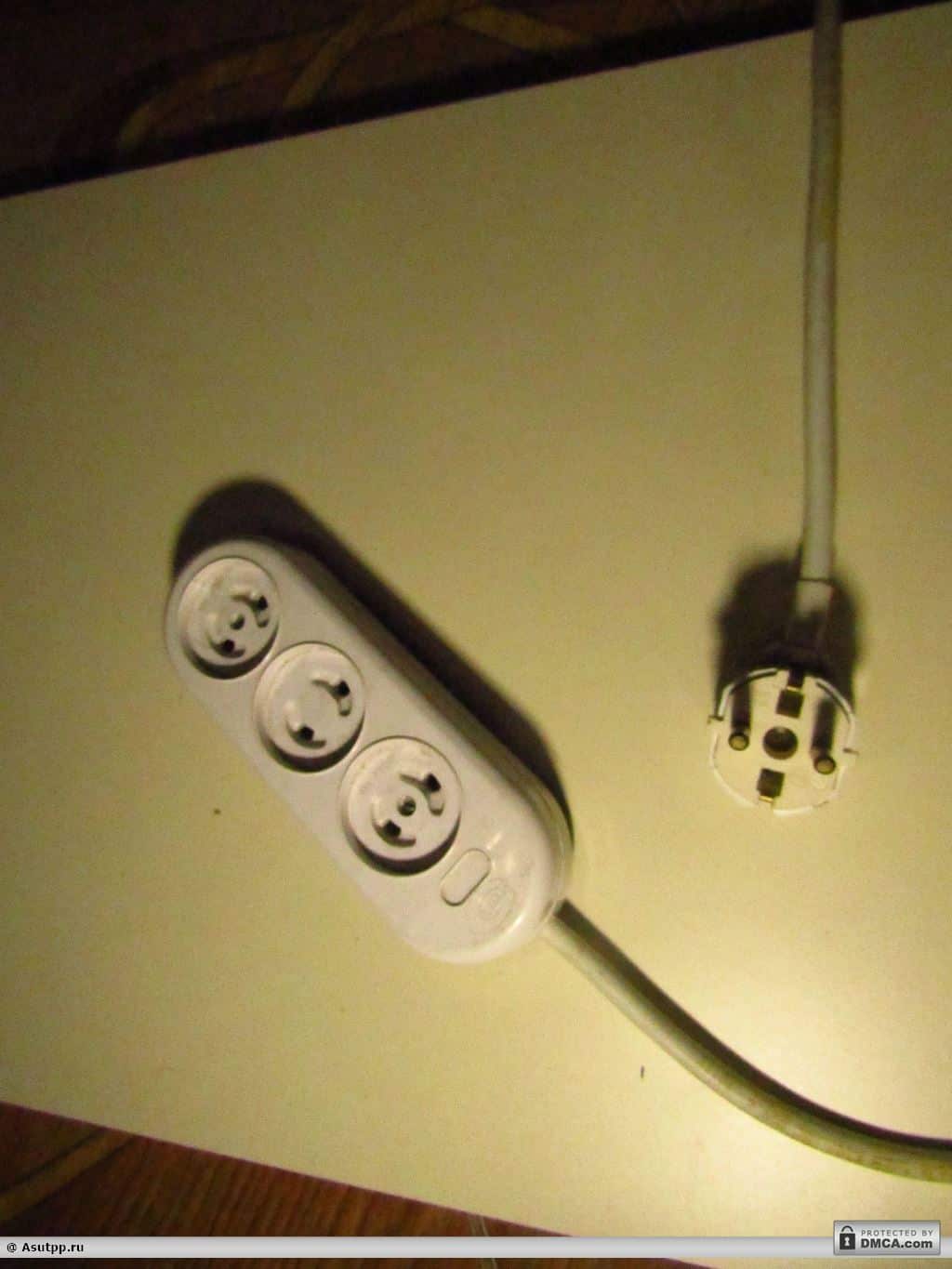

Проверка исправности электрического удлинителя.

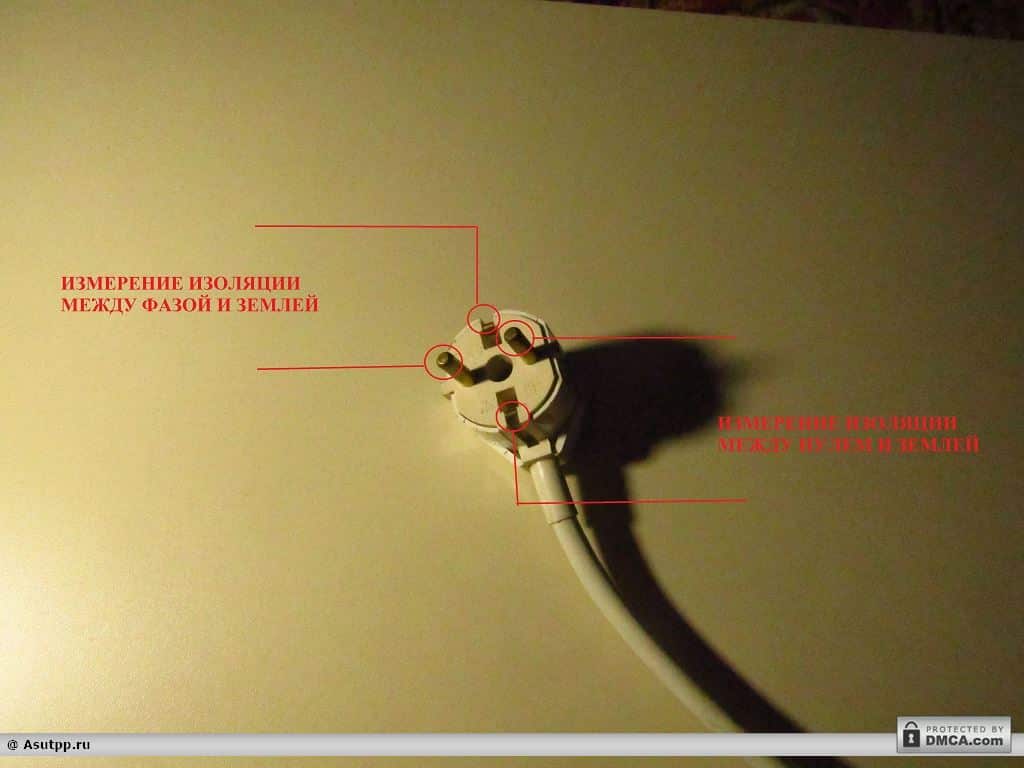

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:

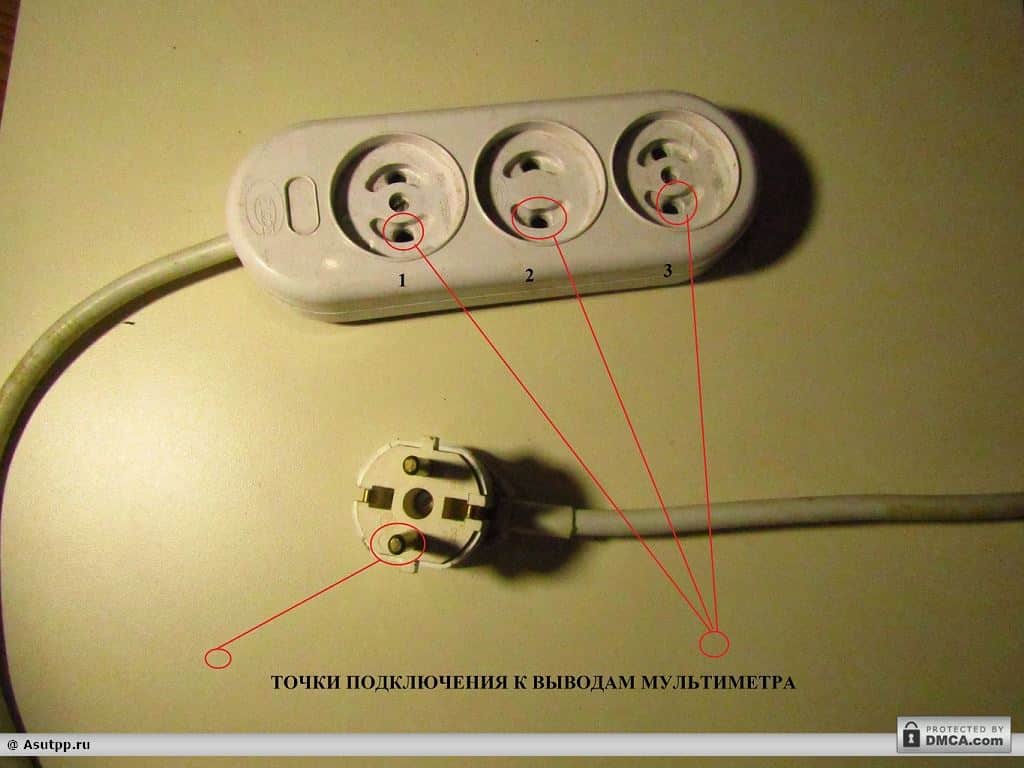

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

• паяльник,
• крестовая отвертка,
• тестер,
• наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

1. Разобрать корпус сетевого фильтра, открутив монтажные винты;
2. Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
3. Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
4. Достать контакты и очистить от черного нагара.
5. Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

1. Разобрать фильтр;
2. Выпаять кнопку;
3. Извлечь из корпуса выключатель;
4. Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
5. Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

• шуруповерт (или дрель) и сверло диаметром 3,5 мм;
• зубочистка;
• ватная палочка;
• бокорезы.

Сам процесс очень прост:

1. В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
2. Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
3. Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ ” alt=””>

Помогаем выбрать компоненты для удлинителя

Удлинитель без заземления, рассчитанный на мощность до 1300 Вт

Для сборки оптимален круглый гибкий кабель ПВС с площадью сечения 0,75 мм2 длиной до 20 м. Вилка и розетка могут быть самыми обычными: из пластика и без заземления, со значением тока до 10 А.

Особенности удлинителя

• Невысокие технические характеристики и недорогие компоненты
• Доступная стоимость
• Подходит для работы с маломощными потребителями: дрелью, перфоратором, рубанком

Удлинитель с заземлением, рассчитанный на мощность до 3500 Вт

Особенности удлинителя

• Более высокие технические характеристики
• Безопасность за счет заземления
• Доступная стоимость
• Подходит для одновременного подключения инструментов и оборудования: дисковой пилы, лобзика, болгарки

Надежный удлинитель с заземлением, рассчитанный на мощность до 3500 Вт

Для монтажа лучше использовать кабель ПВС с площадью сечения 1,5 мм2 длиной 50 м. Так как подключаться будет один прибор, вместо розеточной колодки можно выбрать штепсельное гнездо. Гнездо и вилка должны быть рассчитаны на ток не менее 16 А.

Особенности удлинителя

• Каучук в качестве материала для розетки и вилки гарантирует безопасность, так как защищает контакты от пыли, влаги и масел, имеет высокие прочностные характеристики, устойчив к химическому воздействию и износу
• Может использоваться на улице за счет более износостойких компонентов и материалов
• Длина провода и мощность идеальны для садовой техники: триммера, газонокосилки, измельчителя, кустореза, культиватора

Прочный и гибкий удлинитель, рассчитанный на мощность до 4600 Вт

При сборке советуем использовать кабель КГ с площадью сечения 2,5 мм2 длиной 20 м. Провод этой марки лучше переносит низкие и высокие температуры, скачки напряжения, частые перегибы, воздействия постоянного растягивающего усилия и к тому же он более стойкий к истиранию. Кабельный разъем представлен вилкой с тремя контактами и гнездом на 32 А. Разъем имеет степень защиты IP44 и полностью препятствует попаданию внутрь пыли, мелкой грязи и брызг воды. Розетка оснащена защитной крышкой.

Особенности удлинителя

• Широкие возможности применения благодаря большой мощности: работа с дрелью алмазного сверления, затирочными машинами, малярным оборудованием
• Безопасность и минимальный риск поражения электрическим током за счет каучуковой изоляции
• Высокая гибкость обеспечивает эксплуатацию в тяжелых условиях, на улице и при температуре от -30 до +50 °С

Удлинитель для ценителей европейского качества, рассчитанный на мощность до 7200 Вт

При сборке рекомендуем использовать кабель КГ с площадью сечения 4 мм2 длиной 50 м. Изоляционный слой из резины на основе натуральных каучуков обеспечивает высокую гибкость даже на морозе. К тому же резина является хорошим диэлектриком, поэтому провод отличается надежностью и безопасностью. Кабельный разъем представлен вилкой с тремя контактами и гнездом на 32 А. Благодаря степени защиты IP44 и крышке внутрь контактов не попадают брызги воды, пыль и частицы грязи.

Особенности удлинителя

• Кабельный разъем высокого качества, производство в Австрии
• Высокая гибкость обеспечивает эксплуатацию в тяжелых условиях, на улице и при температуре от -30 до +50 °С
• Для подключения приборов и устройств, потребляющих ток до 32 А: тепловых пушек и мозаичных шлифмашин

Когда купите все необходимое и прочитаете следующий раздел статьи, можете приступать к сборке. Скоро вы увидите результаты своей работы!

Изготовление держателя из трубок

На втором этапе делают подставку для катушки из полипропилена. В наличии должно быть устройство для пайки труб, без которого нельзя смастерить катушку для удлинителя своими руками из полипропилена. Ход работы:

1. Делают прямоугольную нижнюю раму, устанавливающуюся на землю. Собирают ее из пластиковых деталей, уголков и тройников. На удлиненной части припаивают тройник в центре, чтобы свободный выход направлялся вверх. Прикрепляют вертикальную стойку, чтобы она оказалась выше барабана, к которой в середине также приделывается тройник, только выход должен направляться горизонтально внутрь рамы. В это отверстие пайкой монтируют горизонтальную трубку – это ось для вращения катушки.
2. Вверху вертикальной стойки горизонтально закрепляют ручку из трубки. На торцах ставят мебельные заглушки. Надевают барабан на втулку из полипропилена и на краю фиксируют клипсу.
3. В диске просверливают отверстие, с удлинителя снимают вилку и просовывают кабель через деревянный круг, чтобы розетка оказалась снаружи. Ее крепят к барабану саморезами. Вилку обратно устанавливают. К изделию шурупом прикручивают деревянный короткий стержень (ручку). Этой деталью будет проще наматывать провод.

Внимание! Лучше делать катушку для удлинителя своими руками по фото и чертежам

Выбираем лучшую лампу для гаража

При выборе подходящей разновидности лампы для использования в гараже следует учитывать индивидуальные требования и специфику выполняемых работ. Переноски отличаются мощностью освещения, площадью рассеивания света и другими параметрами.

Люминесцентные

Люминесцентные светильники можно использовать только в отапливаемых гаражах. При низкой температуре люминесцентное оборудование не способно функционировать. Главной характерной чертой данного вида ламп является белый насыщенный свет.

Лампы накаливания

Стандартные лампы накаливания с высокой мощностью ярко освещают даже просторные гаражи. Оборудование потребляет большее количество энергии, чем аналоги, из-за чего срок службы лампочек сокращается.
