Воздуховоды для вентиляции: классификация, особенности + советы по обустройству

Основные виды

Прежде всего, требует конкретизации понятие «пластик». Ведь под этим термином скрывается весьма обширная группа материалов, которые могут существенно различаться по своим характеристикам. В изготовлении воздуховодов наиболее широко применяются следующие полимерные материалы:

• Полихлорвиниловый полимер (ПВХ). Его главное достоинство – широкий диапазон температур, при которых материал не теряет своих свойств. ПВХ способен выдержать и мороз в -30°C, и жару в +70°C. Поэтому трубопроводы из поливинилхлорида можно устанавливать в помещениях, не оборудованных отоплением.
• Фторопласт (ПВДФ). Обладает еще большей устойчивостью к колебаниям температур, а также хорошо переносит воздействие кислот.
• Полипропилен (ПП). Еще один полимер, отлично переносящий действие агрессивных кислот. Щелочи, кислоты, органические растворители не способны нанести урон воздуховоду из полипропилена.
• Полиэтилен низкого давления (ПНД). Главное достоинство материала – хорошая пластичность и гибкость. Благодаря этому ПНД отлично подходит для изготовления сложных форм. Однако на холоде материал становится хрупким и может трескаться. Поэтому воздуховоды из полиэтилена можно оборудовать только в отапливаемом помещении.

Свойства полимеров необходимо учитывать при проектировке вентиляционной системы. Например, для снабжения свежим воздухом жилых помещений или офисных зданий будет вполне достаточно коробов из полиэтилена. Для горячих цехов хорошо подойдут вентиляционные магистрали из ПВХ или ПВДФ. А для кухонной вытяжки оптимальным материалом станет полипропилен.

Сечение вентиляционного воздуховода также имеет значение. Разберем плюсы и минусы каждой разновидности более подробно:

Прямоугольные

Воздуховоды этого типа обладают важным преимуществом в области размеров: они занимают меньше места под потолком и имеют более привлекательный вид. Если планируется спрятать вентиляционные каналы под подвесным потолком, прямоугольные воздуховоды позволят сэкономить 5, а иногда и 10 см высоты потолков.

Еще одно важное преимущество – простота монтажа. Пластиковые секции легко собираются без применения специальных инструментов

При необходимости секцию можно обрезать, обеспечив нужную длину.

Использование литых деталей также повышает механическую прочность.

К сожалению, эти преимущества приходится оплачивать несколькими особенностями, которые приходится учитывать при выборе:

• Материала на создание секции прямоугольного сечения уходит больше, чем на изготовление круглой трубы (при равной пропускной способности). А значит, каждая секция и вся система в целом будет более тяжелой. Да и стоимость будет несколько выше.
• При прохождении через прямоугольную трубу воздух шумит сильнее, чем при движении по круглой трубе. Поэтому уровень шума в помещении с такой системой будет несколько больше. Конечно, разница не слишком велика, но для некоторых помещений (например, звукозаписывающих студий, концертных площадок, акустических лабораторий) разница будет уже заметна.
• При создании длинных магистралей придется вставлять секции круглого сечения, чтобы встроить в них вентиляторы канального типа для дополнительного усиления воздушного потока.

Но для многих помещений система вентиляции, построенная с использованием воздуховодов прямоугольного сечения, будет оптимальной.

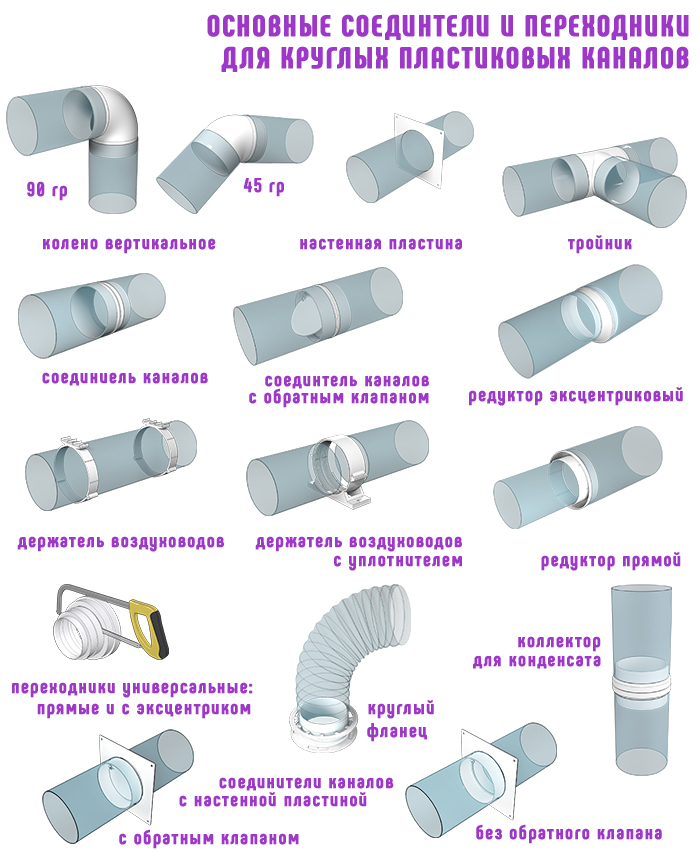

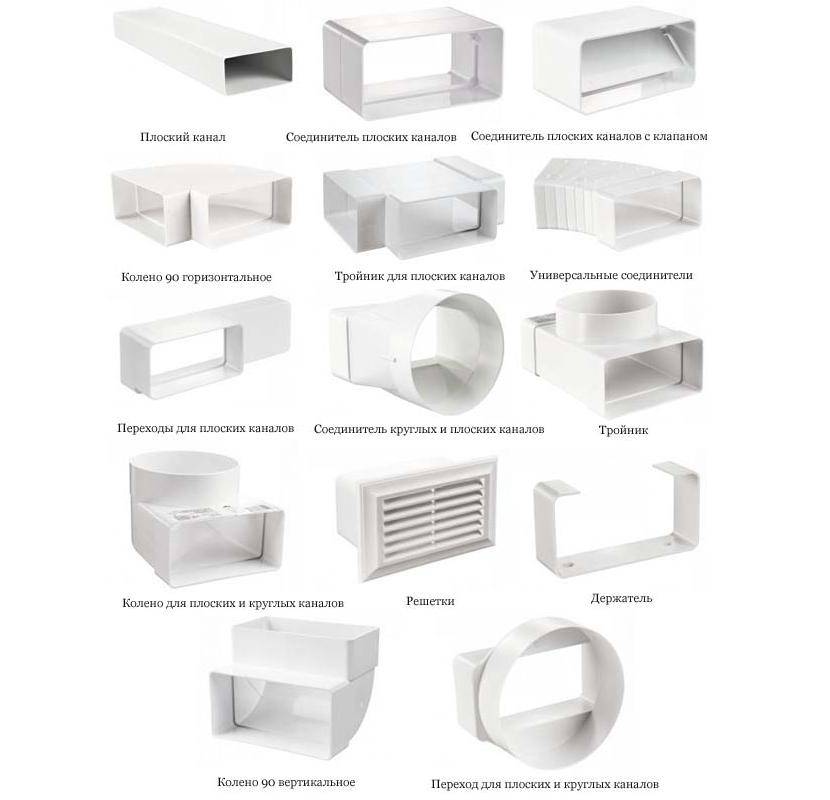

При необходимости можно выполнить переход с секции одного типа на другой при помощи переходного элемента.

Круглые

Круглая форма вентиляционных каналов является более традиционной. Ее главный недостаток – сравнительно большие размеры по всем направлениям измерения (длине, ширине, высоте). Требования к размерам свободного пространства, пригодного для установки круглых труб больше почти в два раза, чем к пространству для установки прямоугольных воздуховодов.

Однако этот недостаток окупается целым рядом преимуществ:

• Наименьшие потери в скорости потока воздуха. А значит, можно создавать более длинные каналы без установки дополнительных вентиляторов для нагнетания воздушного давления.
• Низкий уровень шума.
• Возможность крепежа при помощи стандартных фиксирующих элементов.
• Большой выбор вентиляционной аппаратуры, имеющей именно круглые выходные отверстия.
• Сборка без швов и изометрия изделий обеспечивает равную устойчивость к нагрузке, с какой бы стороны та не была приложена.

Благодаря меньшему количеству материала, затрачиваемого на изготовление, вентиляционные трубы круглого сечения весят меньше, а стоят – дешевле.

Вот почему круглые воздуховоды не уступают окончательно своих позиций и плотно удерживают определенную нишу рынка товаров для создания вентиляционных систем.

Как произвести расчеты воздуховодов вентиляции с естественным воздухообменом

Чтобы правильно выполнить расчет диаметра воздуховода вентиляции, требуется составить схему всей системы воздуховода. В ней должны содержаться размеры всех помещений с указанием их назначения. Расчет требуемого количества воздухообмена производится в м?/ч. Скорость воздушного потока в системе естественного вентилирования составляет до 1 м/с.

Чтобы правильно выполнить расчет диаметра воздуховода вентиляции, требуется составить схему всей системы воздуховода

Производим расчет размеров вентиляции воздуховодов:

• величина воздухообмена (L) – для кухни это значение составляет 90 м?/ч, для туалета и ванной 30 м?/ч;
• средняя скорость потока воздуха (V) составляет 0,3 м/с;
• расчет ориентировочных размеров воздуховода производится по формуле:

F = L*V*3600 (число 3600 применяется для связи между секундами и часами);

для расчета диаметра воспользуемся формулой:

D = 2АВ*(А+В), где D – диаметр сечения, А и В – высота и ширина воздуховода.

Воздуховоды для вентиляции представляют собой систему труб различного диаметра и формы сечения, соединенные между собой фасонными элементами

Расчет сечения воздуховодов вентиляции:

расчет площади круглого сечения производим по формуле:

S = ? * D? / 400, где

S – площадь фактического сечения (см?);

D – диаметр воздуховода (мм);

расчет площади прямоугольного сечения:

S = А * В / 100, где

S – площадь фактического сечения (см?);

А, В – высота и ширина прямоугольного воздуховода (мм).

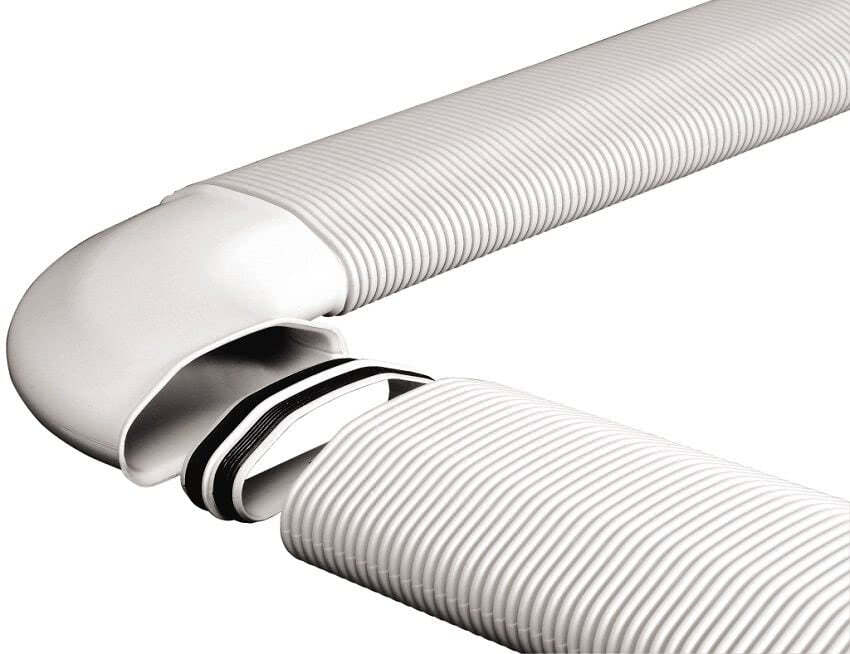

Пластиковый воздуховод с плоскоовальным сечением удобно прятать под подвесной потолок

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

Классификация воздуховодов

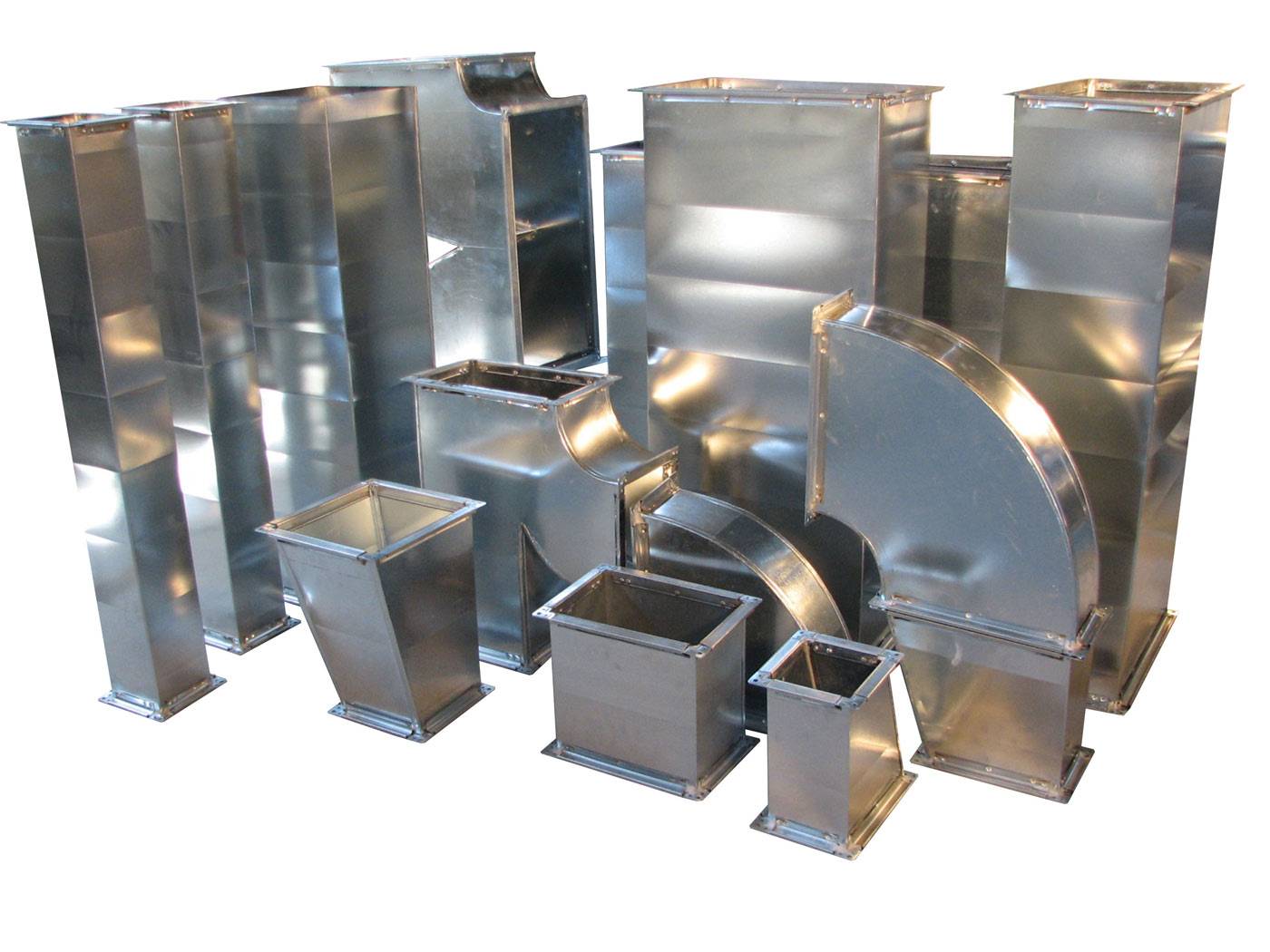

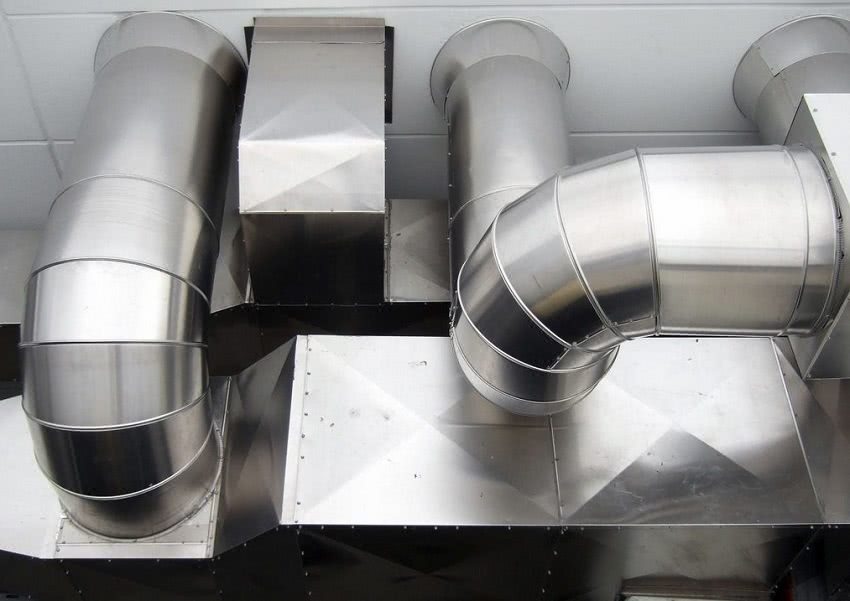

воздуховоды из оцинкованной стали

Воздуховоды устанавливаются в вентиляционных системах самых разнообразных характеристик. Поэтому видов воздуховодов множество, они объединяются на подгруппы по следующим качествам:

• форма сечения (может быть квадратной, овальной, круглой, прямоугольной);
• диаметр сечения (существует стандартный набор диаметров для разных типов сечений, по специальному заказу для вентиляции производятся воздуховоды любых диаметров);
• материал (листовой металл, пластик, металлопласт);
• конструкция (прямошовные или спиральнонавивные);
• жесткость;
• метод крепления (на фланцах или без них);
• вид крепления (отводы, тройники, повороты).

Материалы для воздуховодов

Итак, прежде чем купить воздуховод, необходимо подробно разобраться, из чего он сделан. Давайте рассмотрим основные материалы, из которых они производятся.

Пластик

Пластиковые воздуховоды чаще всего используются в бытовых целях. Они доступны в цене, но при этом зарекомендовали себя как долговечные конструкции с низкой степенью износа. Их выплавляют из четырех разных видов пластика, а именно поливинилхлорида, полипропилена, фторопласта и полиэтилена. Положительных сторон у таких воздуховодов гораздо больше, чем отрицательных.

Положительные:

1. Идеальная влагоустойчивость;
2. Долговечность;
3. Доступность;
4. Легкость в обслуживании;
5. Высокая пропускная способность;
6. Простота монтажа;
7. Экологичность.

Отрицательные:

1. Низкая огнеустойчивость;
2. Не пригодна для эксплуатации на предприятиях.

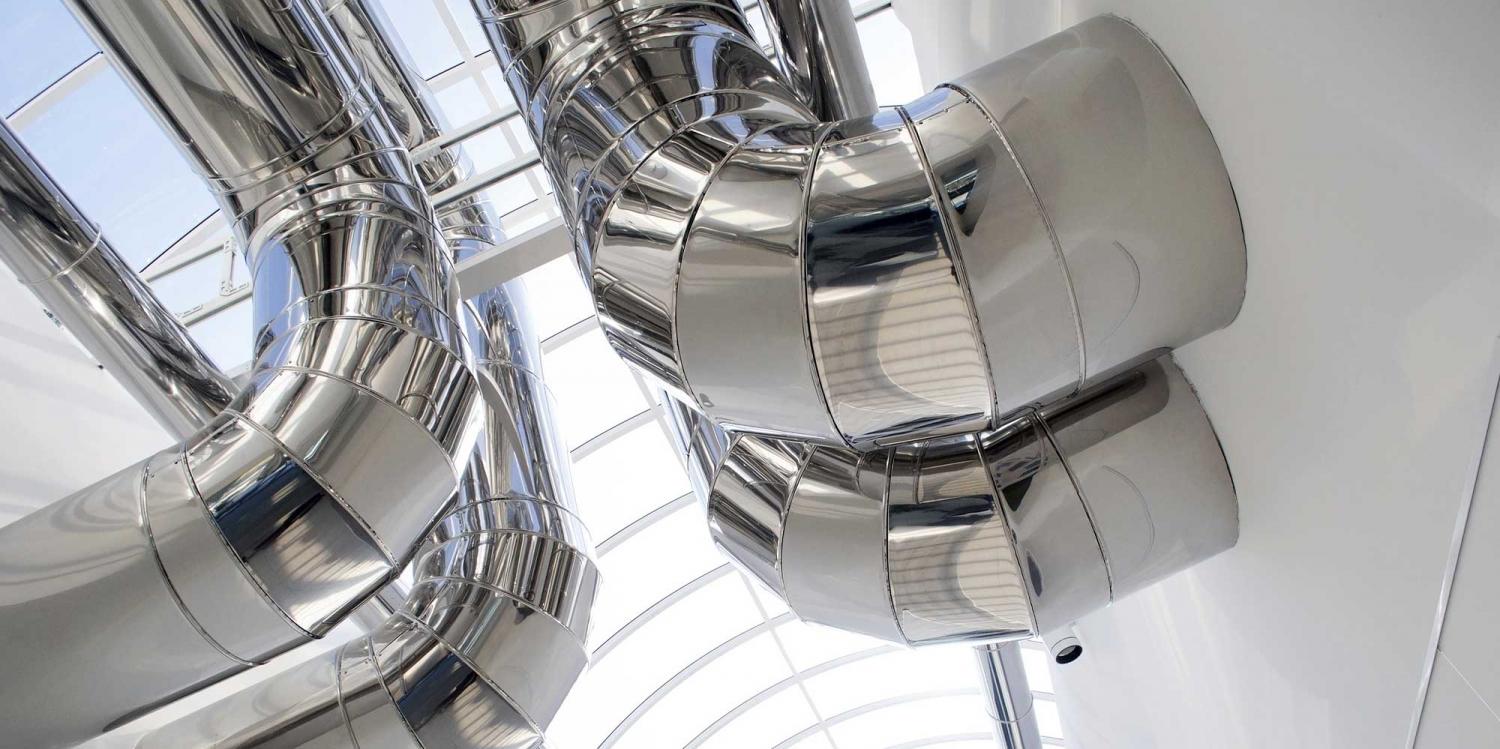

Металл

Чаще всего используется именно алюминий либо нержавеющая, черная или оцинкованная сталь. Давайте сразу перейдем к плюсам:

1. Отличная прочность;
2. Долговечность;
3. Температуростойкость;
4. Огнеустойчивость;
5. Широкая сфера использования.

Также присутствует несколько минусов:

1. Цена;
2. Большой вес;
3. Необходимость дополнительных элементов крепления;
4. Низкая степень шумоизоляции.

Металлопластик

Цена на такие воздуховоды является их единственным недостатком, однако их конструкция объединила в себе плюсы двух предыдущих вариантов. Итак, к ряду преимуществ относятся:

1. Высокая степень проходимости воздуха;
2. Хорошая шумоизоляция, даже с учетом работы вентилятора.
3. Простота установки;
4. Легкость в обслуживании;
5. Маленький вес;
6. Экологичность.

Межсезонная вентиляция

Период межсезонья характеризуется незначительной разницей между температурными показателями внутри помещения и снаружи. В это время нет смысла использовать геотермальную вентиляцию для обогрева или кондиционирования воздуха, так как подачу воздушных потоков можно осуществлять напрямую.

От длины и конфигурации воздуховодов непосредственно зависят показатели мощности вентилирующего устройства и, соответственно, потребление системой энергетических ресурсов. Для снижения ее расходов на эксплуатацию в межсезонье используется менее протяженный контур, который способствует уменьшению нагрузки на вентиляторы и обеспечивает экономию электроэнергии, необходимой для принудительной циркуляции воздуха.

Воздуховоды из пластика: из каких материалов делают

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.
• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Конструкция воздуховодов и предъявляемые требования

Движение воздушных потоков внутри здания и снаружи осуществляется по вертикальным и горизонтальным вентиляционным каналам. Монтаж труб вентиляции производится по проектным отметкам, указанным в рабочих чертежах. Правила установки приведены в нормативных сборниках СП 73.13330.2016 и СП 60.13330.2016.

Вентиляционные каналы могут быть выложены внутри капитальных стен или располагаться в помещениях дома под потолком или вдоль стен. Нередко обстоятельства диктуют проектирование воздуховодов снаружи здания.

Бывает, что прокладка воздуховодов производится за пределами здания. Предпосылки к подобному решению связаны в основном с переделкой жилых объектов в коммерческие или производственные

Разделение каналов по функциональности:

• приточные – по ним в дом поступает свежий воздух;
• вытяжные – для удаления загрязненных воздушных масс.

При естественной вентиляции в частном доме все вытяжные каналы могут проходить в одной шахте. Для этого помещения с повышенной влажностью, нестабильной температурой и характерным парообразованием, из которых удаляется использованный воздух, проектировщики стараются расположить рядом друг с другом.

К вентиляционным каналам предъявляется целый ряд требований:

• герметичность;
• бесшумность;
• компактность, расположение в скрытых частях дома;
• прочность, долговечность.

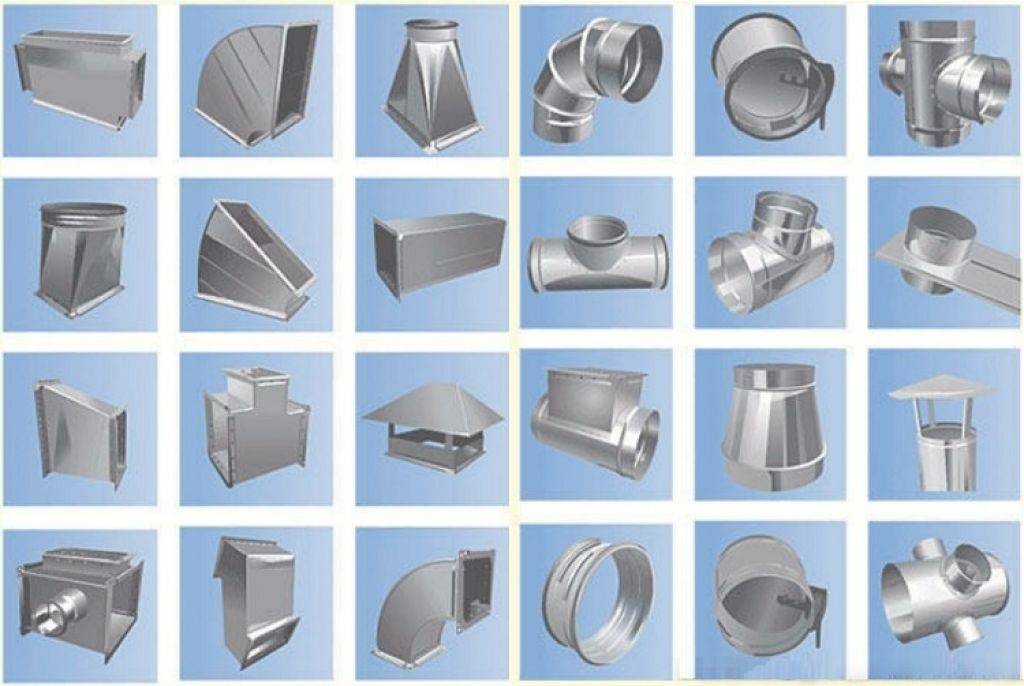

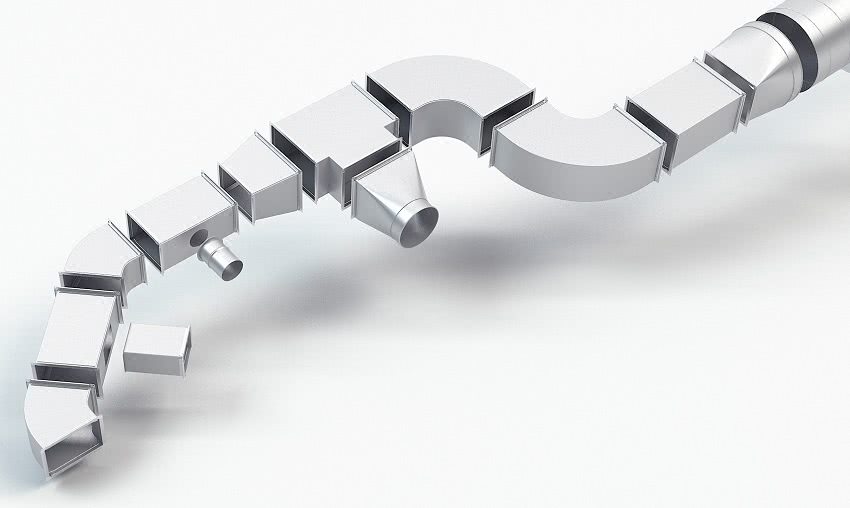

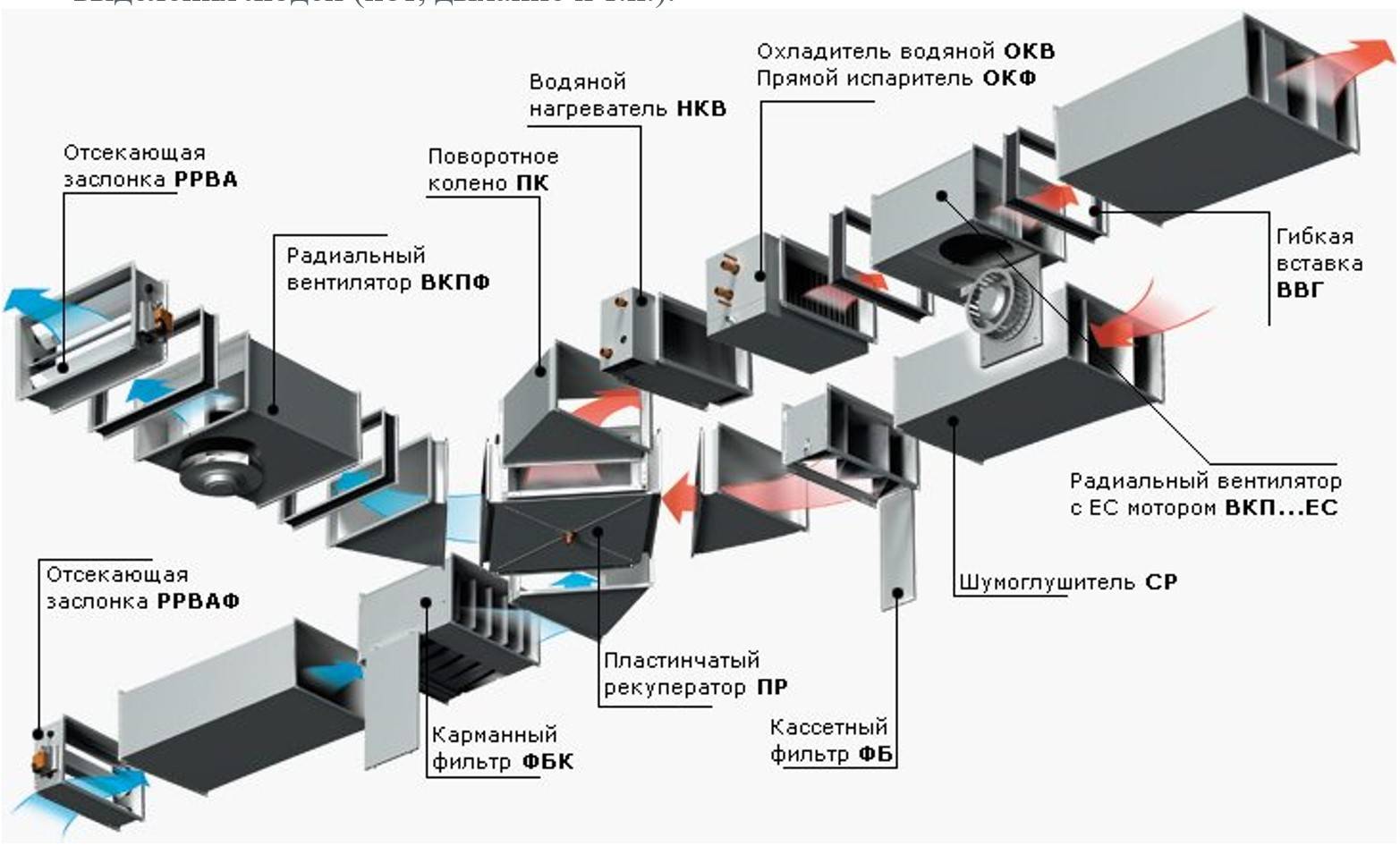

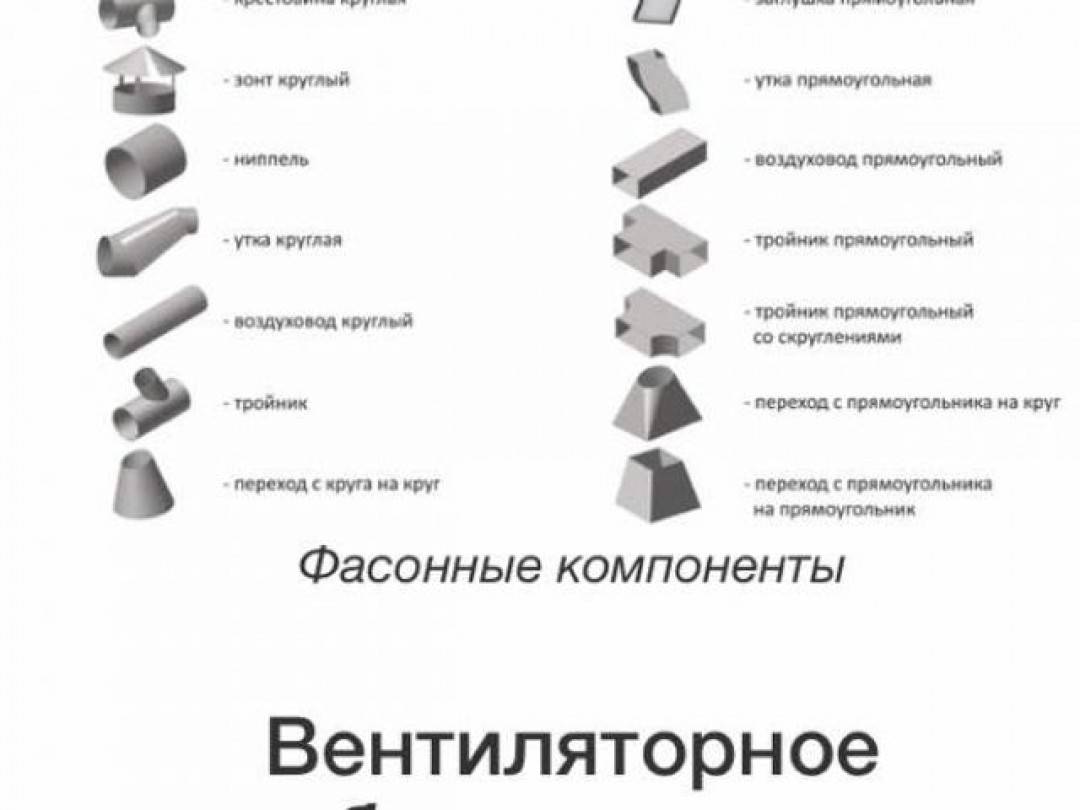

В ходе монтажа из отдельных типовых деталей создается пространственная структура воздуховодов. Для ее строительства применяют кроме прямолинейных элементов дополнительные фасонные части.

Отвод служит для поворота канала на 90 градусов. Тройник и крестовина предназначены для создания ответвлений от магистрали. Зонты предотвращают попадание в трубу мусора и атмосферных осадков. Ниппель соединяет все части между собой

По внешней конфигурации применяют круглые и прямоугольные воздуховоды. Трубы с цилиндрическими формами имеют оптимальные данные для беспрепятственного движения воздушных масс. Прямоугольные короба позволяют экономить свободное пространство, их легко спрятать за фальшь-стенами и подвесными потолками.

Воздухопроводы бывают жесткими и гибкими. Жесткие магистрали изготавливают и в круглом и прямоугольном варианте по ВСН 353-86, ТУ-36-736-93.

Для жесткого варианта используются материалы:

• холоднокатаная оцинкованная сталь – 0,5 – 1,0 мм;
• горячекатаная тонколистовая сталь – 0,5 – 1,0 мм;
• полимеры – 1,0 – 1,5 мм.

Для влажных помещений подойдут воздуховоды из пластика или из нержавеющей стали толщиной 1,5 – 2,0 мм. В химически активных зонах применяют трубы из металлопластика, алюминия и его сплавов.

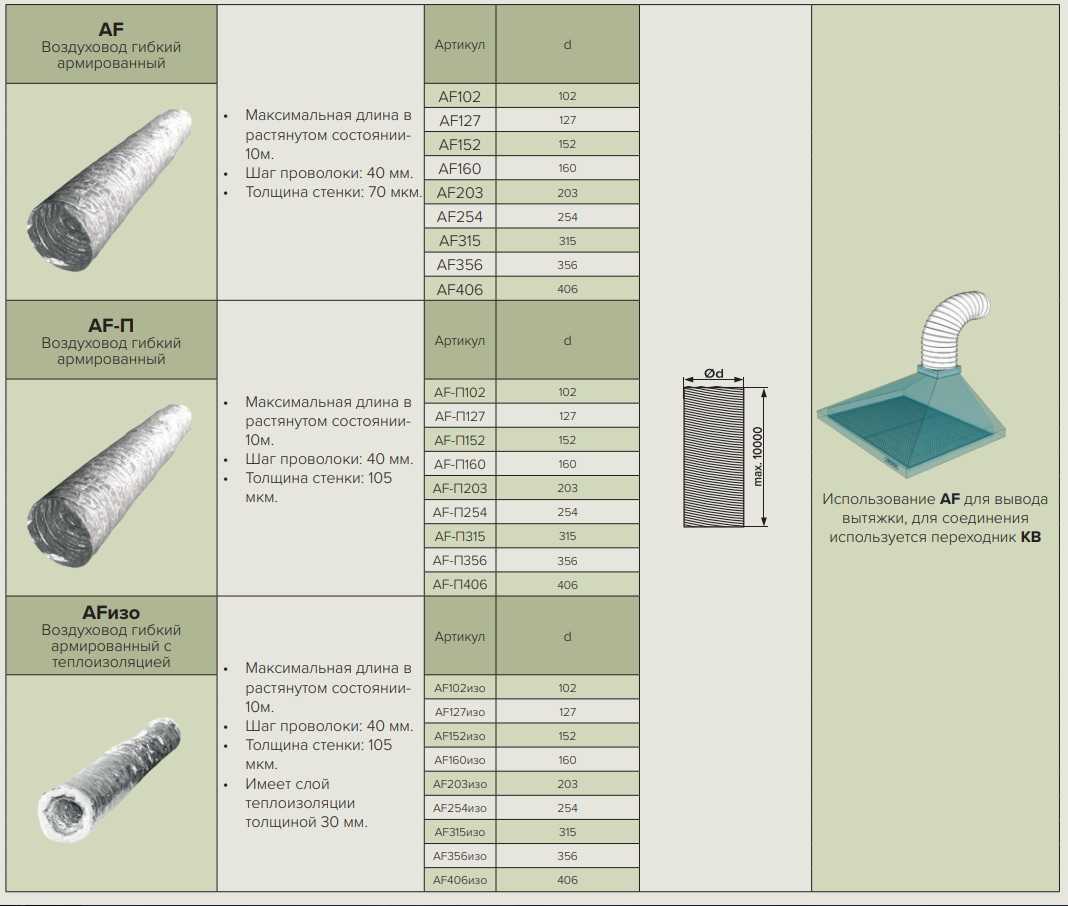

Гибкие каналы выполняют в виде труб из мягкого материала. Их часто используют как удобные вставки для присоединения жестких воздуховодов к вентиляционному оборудованию.

На поперечном сечении хорошо видна многослойная структура гибкого утепленного канала: мягкая оболочка, армирующий пластиковый или металлический каркас. Послушность трубам придают материалы: алюминиевая фольга, полиэфир, силикон, текстиль, резина

Изгибающиеся вентиляционные каналы подходят для перемещения воздуха с небольшой скоростью и давлением.

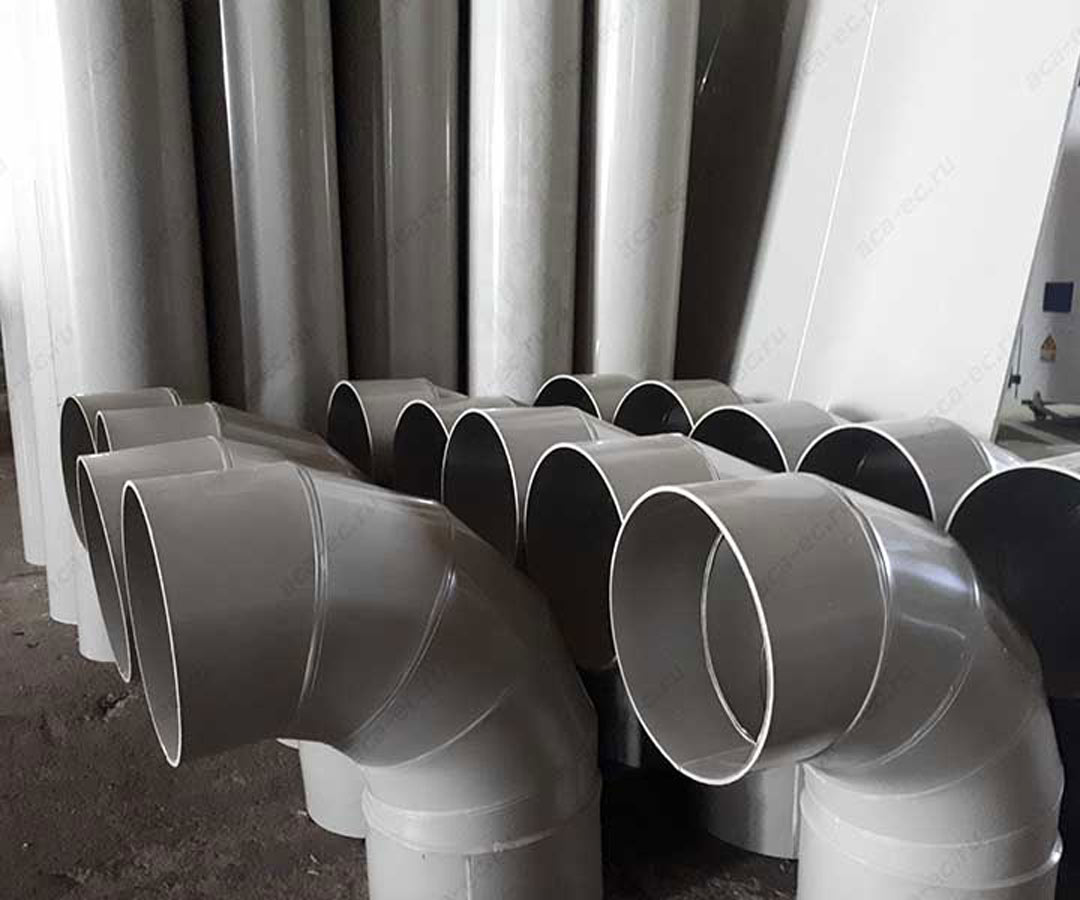

В жилых домах часто монтируют вентиляционные трубы из ПВХ с высокими тепло- и звукоизоляционными свойствами.

Типовые детали из поливинилхлорида соединяют с помощью:

• неразъемных контактов – сварки встык или приварных муфт;
• разъемных элементов – фланцев, муфт, раструбов.

Крепления к воздуховодам из ПВХ применяют как подвесные, так и опорные.

Теплоизоляция защищает вентиляционные каналы от образования конденсата. В основном это касается производственных и неотапливаемых помещений. Для частных домов и офисов теплоизоляция применяется при утеплении вентиляции на чердаке. Звукоизоляция труб выполняется в жилых комнатах.

Обязательно выполняется заземление металлических вентиляционных труб для снятия накапливающегося статического напряжения.

Правила монтажа

На производительность вентиляционной системы влияет множество факторов.

Любая мелочь, погрешность, допущенная при монтаже, может существенно сказаться на эффективности ее работы.

Поэтому при монтаже необходимо помнить о следующих нюансах:

• оптимальная длина воздуховода – до 3 м, каждый последующий метр снижает производительность до 15%;
• каждый поворот снижает эффективность на 10%, поэтому их количество необходимо минимизировать;
• острые углы препятствуют естественному газообмену;
• обратные клапаны необходимы для предотвращения появления обратной тяги;
• необходимо утеплить вентиляционный канал в месте выхода на улицу, чтобы на нем не образовывался конденсат;
• на кухне вытяжка должна быть рядом с плитой;
• трубы вентиляции должны герметично соединяться между собой подходящими по размеру крепежными элементами.

Типы воздуховодов

В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.

Форма сечения

Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.

Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.

Жесткость

По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.

Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.

Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками

К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными

Материал

Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:

• Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
• Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
• Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.

Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.

Изоляция

В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.

В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.

Стоит ли использовать альтернативные воздуховоды

В зависимости от площади и вида дома вентиляция может сильно отличаться и иметь приличную стоимость. Затраты приводят к поиску возможности сэкономить, часто вместо вентиляционных каналов используют канализационные трубы.

К какому результату приведет такое решение, говорят следующие факты:

• Экологические качества. Для устройства вентиляции используют пластмассу, не влияющую на качество воздуха. Трубы, предназначенные для создания канализации, не отличаются этим свойством. Учитывая это, использовать элементы канализационной системы допустимо исключительно в вытяжной части.
• Разница размеров. Габариты вентканалов и канализационных труб не совпадают, поэтому системы скомбинировать практически невозможно. Конечно, можно повозиться и собрать свою конструкцию, но будет потеряно много времени и сил.
• Качество материала. Каналы для вентиляции по время изготовления обрабатываются антистатическими составами, поэтому их поверхность долго сохраняет чистоту. У изделий для канализации такой особенности нет, на их стенках быстро собирается грязь. Еженедельная очистка поверхности — проблематичное дело, особенно внутри.
• Масса. Элементы канализации весят заметно больше, чем воздуховоды, для них нужны усиленные крепления.
• Декоративность. Части канализации не облагородят интерьер, легче подобрать элементы для вентиляции.

С учетом этих фактов становится ясно, что использовать канализационные трубы не целесообразно. Компромисс — применить их в нежилых помещениях.

К правилам создания вентиляции часто относятся пренебрежительно. Это недопустимо, особенно если нет желания впоследствии столкнуться со сложностями в организации микроклимата. Чтобы не проводить переделку системы и не ломать стены или устанавливать каналы сверху чистовой отделки, то нужно все продумать до начала работ.

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции

Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Советы как правильно собирать

При сборке воздуховодов своими руками учитываете следующие рекомендации:

• движение воздушного потока должно быть проходить в направлении от жилой зоны в сторону санузла, ванной, кухни, но не в обратную сторону;
• старайтесь уменьшить количество поворотов, которые снижают мощность вентиляционную системы;
• конец трубы должен заходить в соединительный элемент примерно на 50 мм;
• стыки элементов конструкции покрывают тонким слоем специального силиконового или акрилового герметика белого цвета. Высыхая он не теряет эластичности и не трескается от воздействия вибрации, способен компенсировать температурные расширения.

Источник

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.

Есть, что дополнить, или возникли вопросы по выбору и монтажу вентиляционных воздуховодов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения работ. Форма для связи находится в нижнем блоке.
