Как заменить выключатель
Выключатель может потребовать замены по самым разным причинам. Иногда просто ломается или изнашивается коробка. Чтобы провести весь комплекс работ самостоятельно, много времени не потребуется.
Известно, что замена старого выключателя на новый занимает даже у неподготовленного человека не более 20 минут
Однако перед тем как начинать работу, надо принять меры предосторожности
В статье мы расскажем как заменить выключатель света в квартире своими руками, рассмотрим варианты одноклавишного и двухклавишного выключателей.
Подготовка
Обесточить квартиру
Если есть возможность, то лучше воспользоваться для замены выключателя услугами электрика. Самостоятельная замена выключателя может быть опасной.
Где установить
- Перед тем как самостоятельно заменить выключатель, надо сначала снять лампочку и проверить, действительно ли виноват выключатель. Ведь часто бывает так, что просто перегорает патрон.
- Также надо установить, что в других помещениях квартиры свет есть.
- Если точно установлено, что неисправен именно конкретный выключатель, то его надо демонтировать. Однако перед этим сначала придется полностью обесточить квартиру. Выключив рубильник, следует удостовериться, что напряжения на линии нет. После этого необходимо сказать своим близким о том, чтобы они не включали свет и не поворачивали рубильник. Люди, которые находятся в помещении, должны быть в курсе, что проводится работа с электричеством.
Демонтаж
Демонтаж старого
Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять.
Двойные клавиши надо убирать по очереди.
После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя.
После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть.
Выключатель вынимается из проема.
После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить
При этом важно запомнить, в каком порядке и на каких местах они были установлены.
Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник. Провода в таком состоянии не опасны.
Провода в таком состоянии не опасны.
Выбор нового выключателя
Разборка нового
- Выбор При покупке нового выключателя надо иметь под рукой старый. Это гарантирует, что коробка идеально подойдет к проему.
- Если планируется подключение сенсорного выключателя света, то с этим тоже не будет проблем. Главное, чтобы по размерам он был таким же, как старый выключатель.
- Перед тем как установить выключатель света, надо снова обесточить квартиру.
- Подключение выключателя света производится в порядке, обратном тому, который использовался при демонтаже.
- Сначала надо разобрать новое устройство. В первую очередь снимаются клавиши, потом внешняя обводка.
- Провода нужно закрепить в выключателе на том месте, где они располагались в старом. В западных выключателях работает зажимная система.
- Блок устанавливается в подрозеточный проем. После этого его надо тщательно закрепить при помощи винтов.
- Сверху на выключатель устанавливается коробка, которая служит декоративным элементом.
- После этого нужно установить клавиши выключателя.
Подключение
Когда работа завершена, можно проверить, правильно ли был произведен монтаж. Для этого необходимо включить рубильник и пустить электричество. При любых неисправностях систему лучше быстро обесточить.
Точно так же, как и простой выключатель, устанавливаются сенсорные системы и выключатели со светодиодами.
Демонтаж выключателя
Все манипуляции должны выполняться без излишнего приложения силы
Корпус современного выключателя гладкий, элементы крепления скрыты от взгляда.
Материалом большинства деталей выбран пластик различного рода, металлические части установлены в самых необходимых узлах, иногда присутствует керамика.
Все манипуляции по разборке выполняются без приложения чрезмерных усилий.
- Крепеж скрыт под клавишами, поэтому их нужно снять. Обычно достаточно силы пальцев (прижать снизу и отогнуть верхний край), но можно помочь себе плоской отверткой, аккуратно, чтобы не помять пластмассу.
- В открывшейся нише расположены либо 2 винта крепления передней панели (корпуса наружного исполнения), либо полиэтиленовая рамка на 4 защелках. При помощи отвертки фиксаторы удаляются.
- На этом этапе становятся доступны подходящие провода. Индикатором проверяют отсутствие напряжения на каждом из них.
Накладные модели фиксируются распорными лапками
Токоведущие провода подводят к выключателю с определенным запасом длины (петлей). Чтобы удобно работать с клеммными разъемами, нужно отделить корпус механизма от стены. У накладных моделей вывинчивают шурупы, скрытые модификации находятся в коробках Ø67 – 70 мм и фиксируются изогнутыми распорными лапками. Ослабляя винты на одном конце лапки, снимают распирающее усилие на другом, зубчатом конце. После этого корпус легко выводится наружу рукой. Встречаются модели с креплением сердцевины 2 винтами к передней планке коробки. Завершающая фаза – отсоединение провода от клеммного разъема.
Плотность контакта обеспечивается 2 способами:
- винтовой зажим (отворачивают и снимают токовую жилу);
- самозажимная клемма (нажимают на рычаг и вытаскивают проводник).
При перегреве контакта во время эксплуатации металлические части могут пригорать, а прилегающая изоляция обугливаться. Горелый участок провода можно откусить и не тратить время и усилия, пытаясь сорвать припаявшуюся резьбу. Удалять поврежденную часть жилы надо с таким расчетом, чтобы оставшейся длины хватало для нового подключения. Подробные инструкции о том, как правильно снять выключатель, смотрите в этом видео:
Для удобства последующего монтажа на место нового выключателя концы проводов можно сразу маркировать (фаза, ноль, перемычка). В случае если не сразу будет устанавливаться новый прибор, оголенные концы нужно изолировать.
Как определить обрыв проводки в стене
Заделка штробы своими руками
Установка электропроводки под штукатурку
Общая информация
Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.
Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.
Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.
Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.
Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.
Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.
Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).
Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.
Первый вариант – самый распространенный, второй – легче обслуживать.
Ремонт выключателей света в квартире
установке
Подготовка
нужно всех предупредить о проводящемся ремонте и попросить не трогать рубильник.Необходимо приготовить следующие инструменты:
- наждачную бумагу с мелкой зернистостью;
- маркер;
- отвёртку шлицевую с наконечником подходящего размера;
- индикаторную отвёртку или мультиметр.
Внимание
Если опыта в ремонте электроприборов нет или есть сомнения по обратной сборке выключателя, то лучше всего воспользоваться цифровой фотокамерой на телефоне или другом аппарате. По сделанным фото в ходе ремонта можно будет собрать всё обратно и правильно установить все детали.
Демонтаж
Демонтаж выключателя старой модели:
- На лицевой стороне прибора расположена снизу и вверху от клавиши пара винтов. Их нужно открутить, положить в какую-то неглубокую ёмкость.
- Снять декоративную панель, причём можно не устранять клавишу выключателя, при ремонте она мешать не должна.
- Чтобы извлечь выключатель из подрозетника, открутить винты фиксаторов, которые удерживают прибор в нём.
- Устраняется специальная скоба, чтобы из отверстий извлечь проводники.
Демонтаж выключателя одноклавишного:
- Кончиком ножа или отвёртки поддеть клавишу, вынуть её из прибора. Если такая деталь удерживается фиксирующей пластиной, демонтировать и её.
- Устранить декоративную панель.
- Фиксация выключателя выполняется парой винтов, поэтому их необходимо открутить и оставить в корпусе или положить в отдельную ёмкость.
- С двух сторон расположены отверстия, в которые вставляются электропровода. В одноклавишных моделях всего один провод, который необходимо отсоединить.
Демонтаж выключателя двухклавишного:
- Кончиком отвёртки или ножа поддевается и снимается декоративная панель.
- Под кнопками располагаются винты, которые нужно открутить, сложить в ёмкость.
- Для снятия прибора со стены открутить крепежи.
- Перед изъятием выключателя нужно отметить его расположение, чтобы при установке после ремонта не было нестыковки.
- Провод, который отвечает за напряжение в сети и подводится к главной клемме, необходимо обозначить маркером.
Внимание
В выключателях нового образца для снятия панели предусмотрена выемка, которая позволяет снимать крышку без дополнительных инструментов.
Чистка контактов
Самые частые поломки — ослабленные, перегоревшие или разрушенные контакты.заменаКонтакты должны иметь характерный металлический блеск,
Сборка
- Провода подключаются к соответствующим отверстиям, закрепляются винтами.
- В полости подрозетника устройство фиксируется зажимами, также выполняется регулировка относительно отметок на стене.
- Когда все крепёжные винты закручены, устанавливается на место декоративная панель.
- Крепятся клавиши.
- Прибор включается для проверки успешности проведенного ремонта.
Видео
Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.
Начинаем разбирать выключатель:
1. Первым делом отключите электричество!
Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!
2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько)
. Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen
серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.
3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя
, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb
niessen
olas
мы, таким способом, поочередно снимаем клавиши.
4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой
Действуйте осторожно, чтоб не испортить внешний вид выключателя
5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя
. Чаще всего встречается три варианта крепления рамки к механизму.
Первый тип мы видим у выключателей Wessen
серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.
Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.
Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.
6. Когда рамка убрана, достаем механизм из , для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.
7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.
А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.
На этом все, выключатель разобран и отсоединен.
Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.
Схемы и подключение
Далее рассмотрим подробно схемы подключения разных видов выключателей.
С одной клавишей
Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.
Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.
Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:
Двухклавишный
Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.
Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:
отдельной статье
На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.
Подключение на примере двухклавишного выключателя
В двухклавишном выключателе света, фазный провод подключается на общий контакт, а далее замыкается с одной из двух, или сразу обеими коммутируемыми линиями. Они могут включать разные группы светильников или группы ламп в одном светильнике. К месту установки двухклавишного выключателя должен быть подведен трехжильный провод.
Перед подключением следует убедиться, что подрозетник установлен ровно, а тип крепления соответствует устанавливаемому выключателю света. Затем фазный провод подключается к общему контакту, а провода от светильника к коммутируемым. При установке выключателя в подрозетник, надо следить за тем, чтобы не повредить находящиеся внутри него провода. Нельзя использовать подрозетник, как место для соединения проводов, все соединения должны производиться в распределительной коробке.
Работая с электропроводкой, даже если вы убедились в отсутствии напряжения, надо действовать также аккуратно, как если бы вы работали под напряжением. Не стоит без необходимости прикасаться к оголенным проводам и токоведущим частям. На выключенный автомат, если он находится в другом помещении, обязательно прикрепите записку: «Не включать!». Не пренебрегайте правилами электробезопасности!
Здравствуйте, мои дорогие любители электромонтажа. Сегодня я подготовил для вас подробную инструкцию о том как снять выключатель. Когда я подбирал тему для статьи, то заметил что на вопрос как снять выключатель в интернете толком ничего и нет. Ну а если и есть, то там объяснения только в общих чертах. Поэтому сегодня мы все рассмотрим в мельчайших подробностях.
Всего я затрону два основных таких вопроса:
- Как и где отключить «Свет», то есть напряжение.
- И собственно как снять обычный клавишный выключатель.
Как вы знаете выключателей существует великое множество, но в одной статье рассмотреть все невозможно. Об остальных видах выключателей я расскажу немного позже в других статьях. А сейчас давайте вернемся к нашим вопросам.
Перед тем как снять выключатель обязательно необходимо отключить напряжение. Обычно электропроводка квартиры разделяется на три группы. По крайней мере в старых домах это именно так. Это группа освещения, розеток и для электроплиты. Итак, для того чтобы отключить напряжение на выключателе, необходимо отключить в щитке автомат группы освещения. Как же определить какой из автоматов отвечает за освещение? Давайте рассмотрим как выглядит щиток на картинке и я продолжу объяснения.
А значит для того чтобы отключить напряжение группы освещения, выключаем автоматический выключатель с меньшим номиналом. В данном случае правый.
После того как вы выключите автоматический выключатель, необходимо проверить отсутствие напряжения, самый простой способ это сделать это попробовать включить свет. Если не включается значит вы все сделали правильно! Можем приступать к снятию выключателя.
Выключатели могут быть одноклавишными или двухклавишными, для наглядности я буду расскажу как снять двухклавишный выключатель. Конечно бывают выключатели и с большим количеством клавиш, но логика действий аналогична.
Итак, для того чтобы снять выключатель первым делом необходимо снять его клавиши. Сделать это можно очень просто и без всякого инструмента. Ниже я привожу фото, на котором подробно показано как.
Дальше аналогичным образом снимаем вторую клавишу:
рамочку
вынуть его
Итак вынимаем аккуратно механизм выключателя из монтажной коробки, и видим примерно следующее:
Надеюсь статья вам понравилась и была вам полезна! Удачного вам электромонтажа! До скорых встреч. И не забудьте нажать “Мне нравится” и “Рассказать друзьям”
<< Список всех статей
#как #снять #выключатель #подробная #инструкция
Замены старой или прокладка новой электропроводки — что лучше
Стоит сразу отметить, что частичная замена электропроводки малоэффективна и нерациональна. К данному способу можно прибегнуть только в качестве временной меры. Менять проводку следует полностью, чтобы не возвращаться к этому вопросу 20-25 лет. Полная замена электропроводки включает в себя замену щитка, розеток и выключателей.
В некоторых случаях замена электропроводки новой является невозможной. Поэтому придется отрезать старые магистрали и проложить проводку по новой. Чтобы принять решение, необходимо оценить схему электропроводки.
К примеру, в типовых постройках советского времени проводка расходилась по полу в специальный штробах, а сверху был уложен деревянный или паркетный пол. К розеткам и выключателям провода шли под штукатуркой или в пустотах перекрытий. В данном случае замена проводки невозможна без необходимости снимать пол и штукатурку на стенах. Поэтому придется отрезать старые провода и проложить новые в более удобных для этого местах.
Самой простой является замена проводки открытого типа. В этом случае замену можно провести даже без необходимости проводить ремонт.
Таким образом, следует сначала оценить старую схему электропроводки, чтобы понять такие места можно использовать при замене, а какие — нет, и только после этого принимать решение. Если планируется капитальный ремонт квартиры или частного дома, лучше установить новую проводку, чтобы сделать выключатели и розетки в наиболее удобных для использования местах.
Инструкция по замене выключателя света
Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.
Как снять старый выключатель?
Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:
- Снять клавишу и верхнюю крышку.
- Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
- Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
- Отключить напряжение в сети.
- Промаркировать фазу изоляционной лентой либо другим способом.
- Ослабить винты, удерживающие распорные лапки.
- Извлечь прибор из подрозетника.
Схема демонтажа старого выключателя
В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.
Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.
Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».
Проводим подготовку к подключению
Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:
- Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
- Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
- Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).
Схема и подключение с одной кнопкой
После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:
- Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
- Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
- Установить выключатель в подрозетник строго горизонтально без перекосов.
- Зафиксировать устройство раздвижными лапками, затянув винты.
- Проверить правильность работы осветительных приборов, включив автомат на электрощите.
- Если выключатель работает правильно, установить крышку и клавиши.
Схема и подключение с двумя кнопками
Алгоритм установки выключателя с двумя клавишами:
- Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
- Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
- Разместить выключатель в подрозетнике.
- Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
- Убедиться что устройство работает корректно, подав питание.
- Установить крышку и обе клавиши.
Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:
Нестандартная ситуация
Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.
Для этого потребуются дополнительный инструмент и расходные материалы, а именно:
- молоток;
- зубило;
- шпатель;
- двухжильный провод длиной 10–15 см;
- немного шпатлевки или гипса;
- изоляционная лента.
Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.
Наращивание кабеля выполняется в следующей последовательности:
- Определить, в каком направлении проложен кабель в стене.
- Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
- Отрезать кусачками участок поврежденного кабеля.
- Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
- Туго скрутить защищенные провода между собой.
- Плотно обмотать оголенные участки изоляционной лентой.
- Утопить соединенный кабель в канал.
- Замазать поврежденный участок гипсом или шпатлевкой.
После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.
Основные методы устранения неполадок
Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.
Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

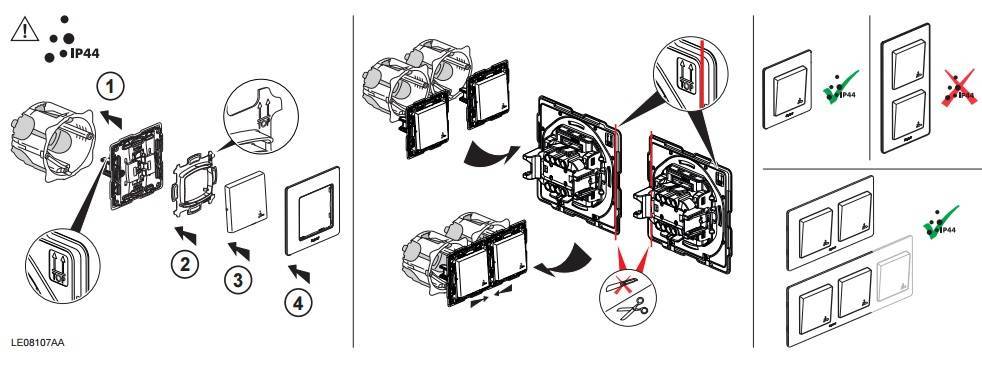

Как разобрать выключатель Legrand
Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.
Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.
Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.
Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.
Как подключить два выключателя?
Интересное по теме: Как выбрать выключатель?
Советы в статье «Как подключить двухклавишный выключатель?» здесь.
После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.
Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.
Снимаем выключатель со стены – на что обратить внимание в первую очередь
Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.
Снимать выключатель надо аккуратно и осторожно
Следует выделить такие важные моменты, как:
- Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
- Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
- Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.
