Как сделать проходной выключатель из обычного своими руками

Проходной выключатель собственными руками: урок труда

Заглянув в электронные каталоги, заметили, тройной проходной выключатель стоит круглую сумму. Извечный русский вопрос нищеты, переиначенный Шекспиром: to be or not to be. Выбрали первое: однозначно платить деньги за проходные выключатели способен редкий полуночный обжора. Представляем вниманию читателей первый в рунете хендмейд, будет реально показано, как переделать простой выключатель стоимостью в пределах сотни (реально дешевая модель) в дорогущую вещь – проходной выключатель. Причем без особых навыков, специальных приемов.

Глядим первый снимок, видим выключатель, сняты кнопки. Корпус вынут из подрозетника. Снимок показывает: типичная схема подключения, 2 клавиши. Цветными линиями показаны, подписаны винты распорок подрозетника, зажимных контактов подходящих проводов. Нужно значительно ослабить крепеж для демонтажа выключателя из гнезда. Потрудитесь предварительно выключить энергию, настоятельно рекомендуем проверить щупом расположение фазы, места прорисовать по кембрику (пластиковая изоляция жилы). Донельзя упростит процесс обратной установки выключателя.

Винты выключателя

Теперь смотрим следующий снимок: показана оборотная сторона будущей жертвы. Видим зажимы корпуса выключателя, которые следует разогнуть, извлекая электрическую часть. Делается стандартной отверткой в течение нескольких минут. Затем достанем из пластиковой станины пружинные толкатели. Проще сделать толстой шлицевой отверткой. Тонкая просто не подойдет. Быстро поймете. Избегайте спешки, место самое сложное в процессе переделки дешевого выключателя в проходной. На снимке пружинные толкатели сняты, видны подвижные контакты.

Пропустили момент извлечения пластиковой части из керамической (на снимках), простейший процесс не требует пояснения. Торцы снятой части выключателя содержат два слабеньких зубца. Просто подденьте шлицевой отверткой, приступим к переделке простого выключателя в проходной. Теперь на керамической видим группы контактов:

Группы контактов

Контактные площадки общей группы.
Индивидуальные контакты каждой лампочки.
Подвижные контакты-коромысла.

Осталось одно коромысло развернуть на 180 градусов, контактную площадку общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает!? Берем обе кнопки, склеиваем китайским пистолетом, чтобы стали единым целым (либо заменяем кнопкой одинарного выключателя). Один контакт замкнут — второй будет висеть в воздухе.

Гениальное просто. Теперь читатели знают, как сделать проходной выключатель из простого, добавим: пружинные толкатели в принципе снимать необязательно. Обойдёмся без этого. Две кнопки не придется склеивать, если снять клавишу обычного выключателя аналогичной ширины, прежнего производителя. Распиновка ножек сохраняется. Позволит сделать проходной выключатель своими руками, произвести на свет работоспособное, красивое изделие.

Считаем, с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как нельзя делать, рассказали, как сэкономить неплохие деньги. Надеемся, рекомендации придутся по душе, рукастый хозяин сумеет похвастаться наличием дома оригинальной конструкции — проходного выключателя.

Схема подключения проходного выключателя
, многими относится к разряду высшего пилотажа электрики.

На самом деле выполнить ее монтаж от начала и до конца сможет любой желающий, для этого всего лишь необходимо иметь под рукой наглядное и

подробное руководство. Именно такое руководство изложено в данной статье. Для того, чтобы разобраться как устроена и выполняется схема подключения проходного выключателя
, давайте детально разберем ее монтаж от самого начала и до конца.

Принцип работы переключателя основан на том, чтобы иметь возможность управлять включением и отключением освещения одного помещения с двух разных мест. Приведем пример, это может быть какая то большая проходная комната, войдя в неё вы, с помощью одного переключателя свет включаете, проходите через нее и на выходе, с помощью второго переключателя свет выключаете или наоборот. Из этого примера мы узнали, что проходной выключатель, вопреки многим заблуждениям, не может работать одним механизмом, в цепи их должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

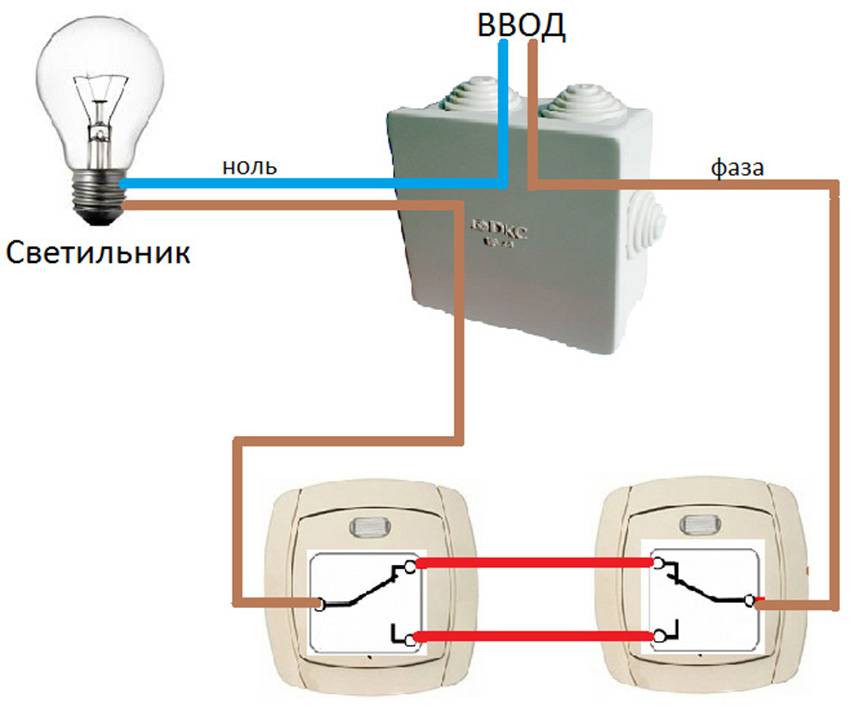

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Использование кнопочных переключателей

Вторая идея — использовать вместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на большую нагрузку, что стоит учитывать при проектировании схемы. Необходимо приобрести переключатели на два положения ON-ON, которые работают следующим образом:

одна группа включена, другая нет;
вторая группа включена, первая обесточена.

С помощью этой пары кнопок можно организовать схему проходного управления светом. Но дело в том, что эта конструкция не обладает некоторыми свойствами стандартной схемы. Вы сможете отключить освещение с одного конца, но и включить его обратно возможно только с той же кнопки. Однако это отличный вариант для коридора. Вы можете включить свет переключателем КП1, пройти по коридору, выключить его с помощью КП2, и наоборот. Но когда КП2 переведен в положение, при котором света нет, включить его с помощью КП1 не получится.

Нужно также помнить про то, что такие кнопки обычно не предназначены для больших токов, поэтому внимательно изучайте их характеристики перед покупкой.

Также вместо кнопочных переключателей возможно применение тумблеров, тогда схема подключения не отличается от приведенной выше.

Процесс переделки — доступно каждому!

В проходном выключателе должны быть три контакта ? вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ? на вход, на выход идёт два провода ? перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга. Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Самостоятельное изготовление проходного включателя

Маршевые переключатели доступны, купить их несложно. Но в некоторых случаях может потребоваться сделать проходной выключатель из обычного. Самый простой способ – использовать два ключевых одноклавишных прибора.

Соединение двух одиночных включателей.

Входные клеммы надо соединить внешним проводником. Первый недостаток этого способа – манипулировать придется двумя клавишами, каждый раз их придется устанавливать в противоположном направлении. Второй – потребуется обустраивать два места для установки электроприборов. От второго можно избавиться, применив двухклавишный выключатель. Но для включения и выключения света надо обе клавиши ставить в противоположные положения.

Схема работы двухклавишника в качестве перекидной контактной группы.

Полноценно переделать обычный двойной переключатель в маршевый проще всего, если у контактов раздельный вход. Для доработки надо добраться до контактных групп и перевернуть один подвижный контакт.

Перестановка контакта двойного включателя с раздельными контактными группами.

Но большинство двухклавишников имеет другой конструктив – с объединенным входом. В этом случае доработка сложнее.

Удлиненная шинка двухклавишного прибора.

Просто перевернуть перекидной контакт не получится – мешает длинная шинка. Ее придется обрезать (можно ножницами по металлу и т.п.). Для этого надо извлечь всю контактную систему.

Линия отреза.

После этого надо перевернуть подвижный контакт на 180 градусов. Так как контактная площадка теперь будет находиться с другой стороны, надо будет переставить и неподвижный контакт.

Перестановка деталей выключателя.

После этого можно собирать контактную систему, устанавливать ее на место и производить полную сборку прибора.

Собранная контактная система.

После этого надо механически объединить две клавиши. Сделать это можно с помощью клея. Если есть подходящий донор-одноклавишник, можно раздобыть единую клавишу с него. Получится полноценный маршевый включатель.

Схема получившегося проходного выключателя.

Подробная инструкция для разборки выключателя света

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

относительно высокая стоимость;
сравнительно низкая надежность;
возможность ложных срабатываний;
сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Сборка платы:

Выпиливаем из одностороннего фольгированного стеклотекстолита плату размером 20х60 мм, зачищаем мелкой шкуркой, обезжириваем. Печатаем плату на лазерном принтере без экономии чернил на глянцевой бумаге из журнала.

Файлы здесь печатной платы скачать можно тут:

Методом ЛУТ наносим рисунок и вытравливаем в хлорном железе. Смываем тонер ацетоном и зачищаем мелкой шкуркой. Облуживаем дорожки и смываем остатки флюса. Припаиваем все компоненты со стороны дорожек.

Смываем флюс! это очень важно! Микросхема довольно высокоомная и если флюс активный может не заработать!

Должно получится примерно так:

Будьте внимательны – конструкция имеет связь с сетью 220 В! Соблюдайте меры предосторожности!

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства – возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп – от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта – по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности: Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода. Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке. Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации

Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке. Подключение выглядит так: Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника

Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора – к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным – четырехжильные.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

Фаза.
Перекидные контакты.
Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

Фаза подключается к L.
L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы-

Подписывайтесь на мой канал на Ютубе

! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

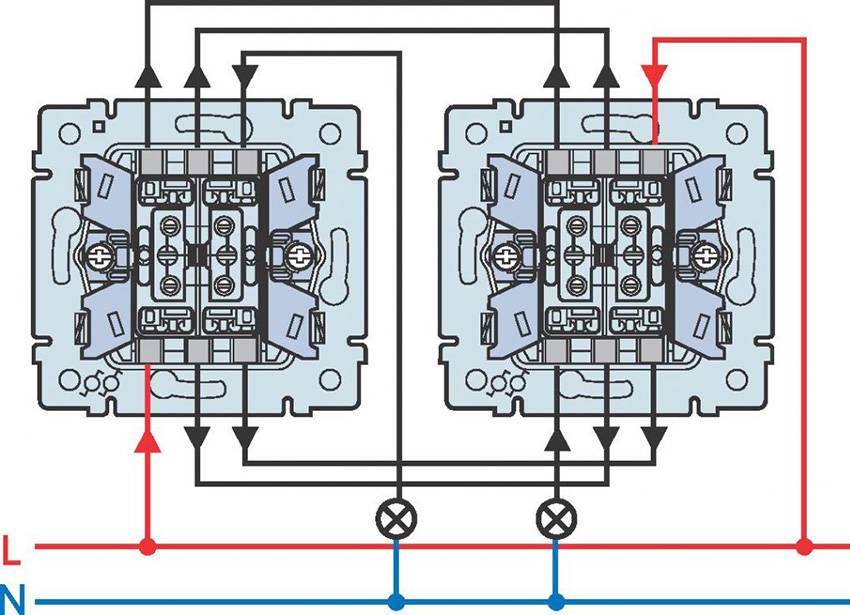

Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

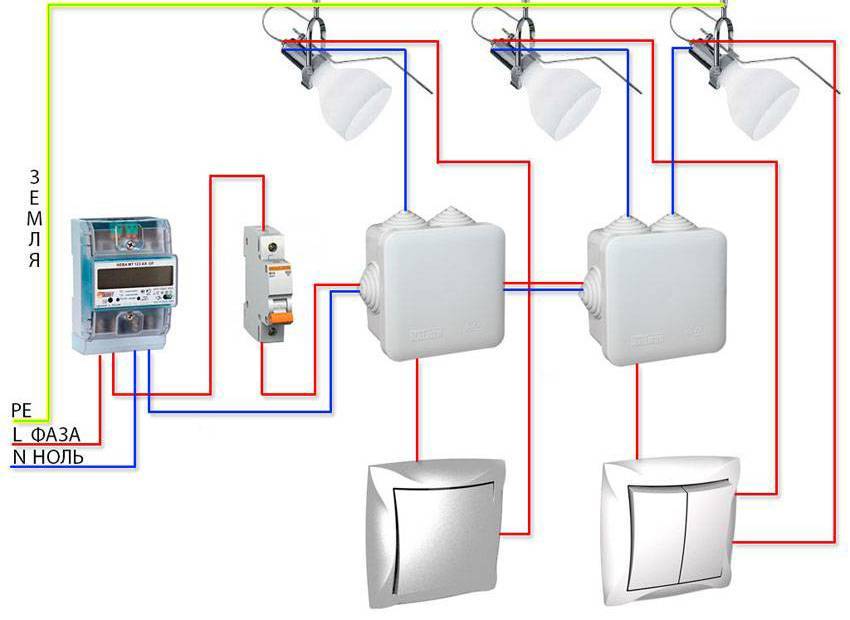

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Как сделать своими руками проходной выключатель из обычного
