Зачем нужна самодельная антенна для цифрового телевидения
Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.
В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.
Телевизор в автомобиле также можно подключить к самодельной антенне
Соответствующие умения и навыки пригодятся при поломке стандартного оборудования
Варианты самоделок для приема DVB-T2
Прежде всего определимся, что конкретно мы ловим.
В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.
Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ. Мнение эксперта Виталий Садовников Специалист по подключению и настройке цифрового телевидения Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ. Самодельная антенна — это сложно?
Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.
Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:
| Тип антенны | Коэффициент усиления, дБ | Макс. дальность приема без усилителя, км | Макс. дальность приема с усилителем, км | Принимаемый диапазон, МГц |
| Петля из кабеля | 0–3 | 15 | 15 | 440–800 |
| Из пивных банок | 3–5 | 15 | 40 | 470–622 |
| Бабочка | 5–11 | 20 | 70 | Любой (по расчету) |
| Тройной квадрат | 9 | 15 | 60 | Любой (по расчету) |
| Антенна Харченко | 5–6 | 10 | 50 | Любой (по расчету) |

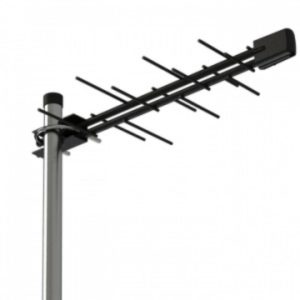

| Логопериодическая | 8–12 | 30 | 100 | Любой (по расчету) |

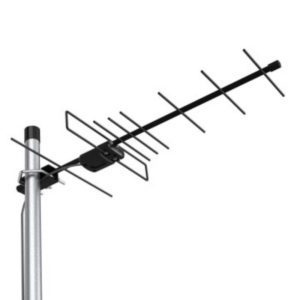

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:
- слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
- дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.
Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.

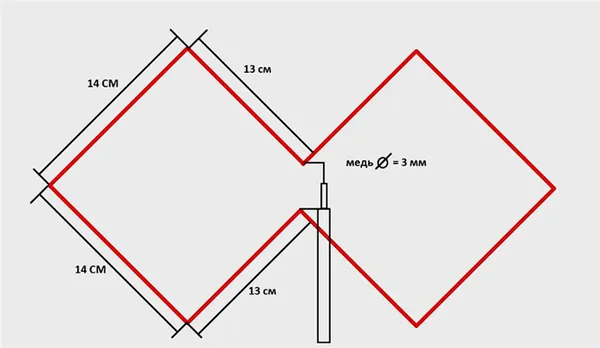

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Расчет
Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.
Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.
Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.
Правила расчета
Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.
Для начала уясните, что придется:
- Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
- Выбрать тот передатчик, который производит волны максимальной длины.
- Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.
Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2
Практический пример
Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:
- 32 ТВК, 546 МГц.
- 34 ТВК, 578 МГц.
- 24 ТВК, 498 МГц.
Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.
Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.
Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.
А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.
Расположение и подключение
Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.
Расположение и подключение
Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.
К планировке можно отнести два вопроса:
- расположение
- подключение.
Эти факторы взаимосвязаны и конфликтуют между собой:
- Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения). Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.
- Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.
Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.
В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.
Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.
Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.
Петля из антенного кабеля
Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.
Если же вкратце, то она делается так:
- Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
- На одном его конце снимается изоляция с центральной жилы и экрана.
- Через 22 см обнажается центральная жила.
- Еще через 22 см снимается изоляция с экрана.
- В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
- На другой конец кабеля надевается Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению антенны из пивных банок.
В общих чертах процесс этот выглядит так:
- Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
- В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
- Банки подключаются по строгой схеме.
- В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).
Преимущества:
- Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
- Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.
Недостатки:
- Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
- Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.
Требования к антенне цифрового пакетного телевидения
Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:
- При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
- Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
- Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.
Придерживаясь требований к антенне цифрового телевидения, вы создадите безупречный сигнал для телевизора
Устройство из коаксиального кабеля
Наиболее простым вариантом самостоятельно изготовленной антенны считается изделие из коаксиального кабеля. Изготовить оборудование можно довольно быстро и без специальной подготовки.
Принимает такая антенна каналы в дециметровом диапазоне. Помимо кабеля, для сборки изделия потребуется отрезок фанеры или другого листового материала для создания площадки, на которой будет крепиться прибор.
Также потребуются режущие инструменты и изолента. Далее нужно следовать инструкции:
- Отрезать кусок кабеля длиной чуть больше полуметра и согнуть его в кольцо, не соединяя концы. Закрепить в таком виде на основании.
- Еще один отрезок кабеля (0,175 м) использовать как петлю и подключить.
- На другом конце кабеля установить разъем для подсоединения к телевизору.
Антенна подготовлена к приему сигнала, но может оказаться слишком слабой. В этом случае потребуется приобрести блок-усилитель. Можно также усложнить изделие, завернув кабель восьмеркой.
Как сделать антенну своими руками для телевизора: простые конструкции
Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.
Вторая «жизнь» пивных банок
| Рисунок | Описание действий |
|---|---|
 | Основные компоненты – это хорошо известная алюминиевая тара. Лучше подобрать емкости с вместимостью от 0,75 до 1 литра. Их надо вымыть и высушить. |
 | Также понадобятся следующие компоненты: одежная деревянная вешалка (не обязательно – новая); паяльник, канифоль и припой; 4 метра телевизионного стандартного кабеля; немного скотча, наждачная бумага. |
 | Кабель надо разделать на расстоянии примерно 10 см от края. Аккуратно снимают изоляцию, верхний слой. Оплетку скручивают, как на рисунке. На торце освобождают центральную жилу. |
 | Припаивают оплетку и центральный проводник. Проверяют прочность соединения. Если лаково-красочный слой мешает, его убирают наждачной бумагой. |
 | Вначале банки закрепляют на основании не прочно, лентой из ткани. Смещая их, можно получить лучший коэффициент усиления экспериментальным способом. |
Проволока и доска
| Рисунок | Последовательность рабочих операций |
|---|---|
 | В этом примере используется переходник фабричного производства. Он оснащен штекером для антенны телевизора. Тут есть винтовые зажимы для закрепления частей антенны. Но вместо этого устройства можно создать необходимые соединения с помощью паяльника и припоя. |
 | Из подходящего обрезка доски (фанеры, ДСП, пластика) создают такое основание. |

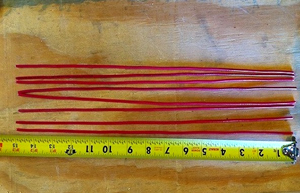

 | Из медной проволоки в полимерной изоляции (диаметр проводника 4 мм) нарезают восемь заготовок. Их длина должна получиться 15 дюймов (38 см). |
 | В центральной части каждой детали снимают изоляцию (примерно 1,5 см). Эту рабочую операцию выполняют аккуратно, чтобы не повредить медный сердечник. |
 | Из двух отрезков (22 см) провода создают следующие элементы. В середине и на торцах снимают изоляцию. Плоскогубцами сгибают крючки. |

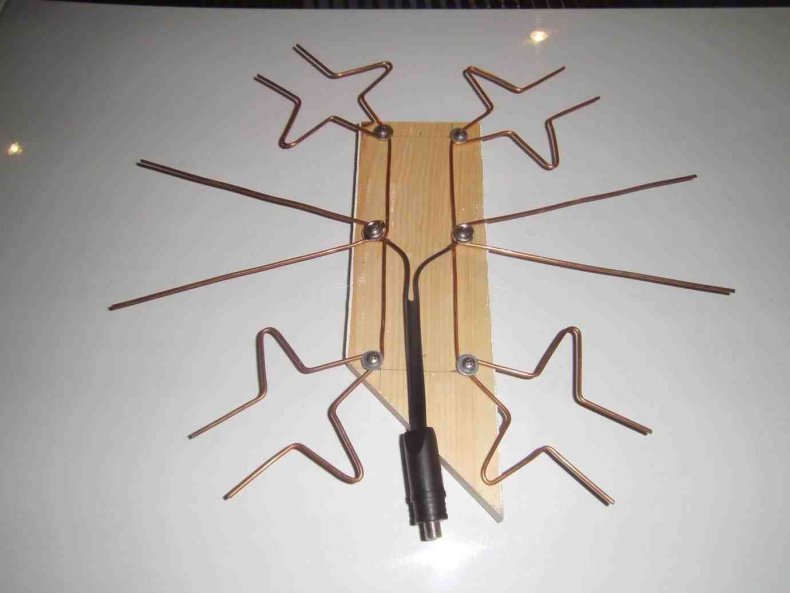

 | Собирают заготовки в следующую конструкцию. Кончики «усов» раздвигают так, чтобы расстояние между ними было ровно 7,5 см. |
Антенна с усилителем: схема и размеры
Антенна с усилителем предназначена для усиления сигнала, что особенно актуально в районах со слабым приемом. С помощью небольшого усилия и основных навыков радиолюбителя, можно создать такую антенну самостоятельно, следуя нижеуказанной схеме и размерам.
Схема антенны с усилителем
Схема антенны с усилителем включает в себя антенну (часто в виде диполя или вибратора), усилитель низкого уровня шума (Low Noise Amplifier, LNA) и соединительные элементы. Усилитель подключается между антенной и приемником, обеспечивая усиление сигнала без значительного внесения шума.
Размеры антенны
Размеры антенны зависят от частотного диапазона, в котором она будет работать. Обычно длина диполя составляет половину длины волны целевой частоты. Например, для частоты 600 МГц длина диполя должна быть около 25 см.
Выбор и настройка усилителя
Усилитель должен быть подобран с учетом частотного диапазона антенны и требуемого уровня усиления. Настройка усилителя включает в себя подбор нужного питания и, возможно, настройку усиления в соответствии с потребностями конкретной системы.
Установка и подключение
Установка антенны с усилителем включает в себя крепление антенны на подходящем месте, подключение усилителя и соединение с телевизором или другим приемным устройством с использованием соответствующих кабелей и коннекторов.
Соблюдая указанные схему и размеры, можно создать надежное устройство, которое обеспечит чистый и ясный сигнал, позволяя вам наслаждаться любимыми телепередачами без помех и прерываний.
Особенности конструкции антенны
Большинство антенн, доступных в Интернете, имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая хорошо работает на открытом пространстве с прямой видимостью на телепередатчик. Другой тип основан на круглом антенном кабеле.
Ни та, ни другая конструкция не обеспечивает очень хороший прием в плотных городских районах или в местах, не находящихся в прямой видимости от передатчика.
Наш вариант антенны (найденный на сайте популярного видеопортала) нацелен как на прямой сигнал, так и на сигнал, отраженный от городских зданий. Поэтому она состоит из двух концентрических колец антенных кабелей, что значительно упрощает настройку.
Это может быть интересно:
Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»
Отличие цифровых антенн телевещания от аналоговых
Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:
- устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
- более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
- высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
- доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.
При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.
С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения
Использование универсальной антенны для приёма цифрового вещания
Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.
Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:
- Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
- Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
- Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.
Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства
Обратите внимание на следующие опции:
- запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
- поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
Качество HD-изображения значительно выше обычного
базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.
Что относят к исходным данным для расчёта антенны
Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:
Найти длину можно при помощи специальной формулы:
λ = 300 / F, где
F − это частота принимаемого сигнала в МГц.
Настройка антенны — это трудоёмкий процесс, требующий времени и терпения
Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:
λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см
это длина электромагнитной волны, которую будет принимать антенна.
ВНИМАНИЕ!
В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.
Что нужно, чтобы сделать антенну своими руками для приема цифрового тв
Список материалов, которые понадобятся для изготовления антенны зависит от вида будущего устройства для приема радиоволн. Основной список материалов состоит из:
- трубка диаметром от 0,5 мм2;
- проволока из меди или алюминия/коаксиальный кабель;
- алюминиевые полосы, банки, коннекторы итд.
Для изготовления антенны своими руками подойдут любые токопроводящие материалы, например, прутья и уголки.
Говоря о стоимости, то для самодельного приемника волн, лучше всего подойдет коаксиальный кабель.
Как устроен коаксиальный кабель
Его цена значительно меньше, чем у медного кабеля, но он имеет те же свойства, что и другой популярный проводник, широко распространенный в электротехнике. На крайний случай можно использовать обычный антенный провод.
Одна антенна бесполезна и не имеет смысла без других деталей, которые помогают преобразоваться цифровому сигналу в картинку.
Помимо выше перечисленных материалов для антенны вам понадобятся:
- штекер, передающий сигнал от антенны к приемнику;
- если телевизор старой модели – приемник — ресивер;
- сам телевизор.
Еще один пример самоделки — антенны для приема цифры, на основе жестяных банок
Придать материалам нужную форму и скрепить их можно и без специальных инструментов, но для упрощения работы и экономии времени стоит подготовить плоскогубцы и кусачки, изоляционную ленту, паяльник.
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.
Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Антенна-восьмерка
Считается одним из самых распространенных самодельных устройств для приема цифрового телевидения. Она имеет и другое название — антенна Харченко или биквадрат — и представляет собой двойной квадрат в форме ромба. Это устройство можно успешно использовать в различных условиях, за исключением чрезвычайно плотной застройки, так как она препятствует приему отраженных сигналов.
При построении восьмерки необходимо учитывать длину волны. Все стороны квадрата и половина длины пересечения волн должны подходить друг к другу. Следовательно, окружность равна самой длине волны. Например, для DTV в мегаполисе периметр равен 0,6 м или одна сторона 0,15 м.
Чтобы построить такую антенну, нужно купить медную проволоку (2-3 мм) или алюминиевую (5-6 мм). В соответствии с планом строительства необходимо построить два квадрата. От концов провода нужно отрезать по 2 см и соединить их так, чтобы получилась монолитная конструкция — 2 квадрата и общий угол.
Для рамки обычно используется простая балка. Если все было сделано правильно, приемник сразу же прочно монтируется, так как нет необходимости проверять его работоспособность. Кабель сваривается ровно посередине, в месте слияния концов провода в одной из точек.
Посмотрите видео, в котором показано, как сделать дихроичную антенну своими руками:
Антенна Харченко
Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.
Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.
Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.
Изготавливается она так:
- По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
- Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
- Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.
Преимущества:
- Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
- Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.
Недостатки:
- Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
- Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.
