Проверка лампы накаливания
В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.
Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

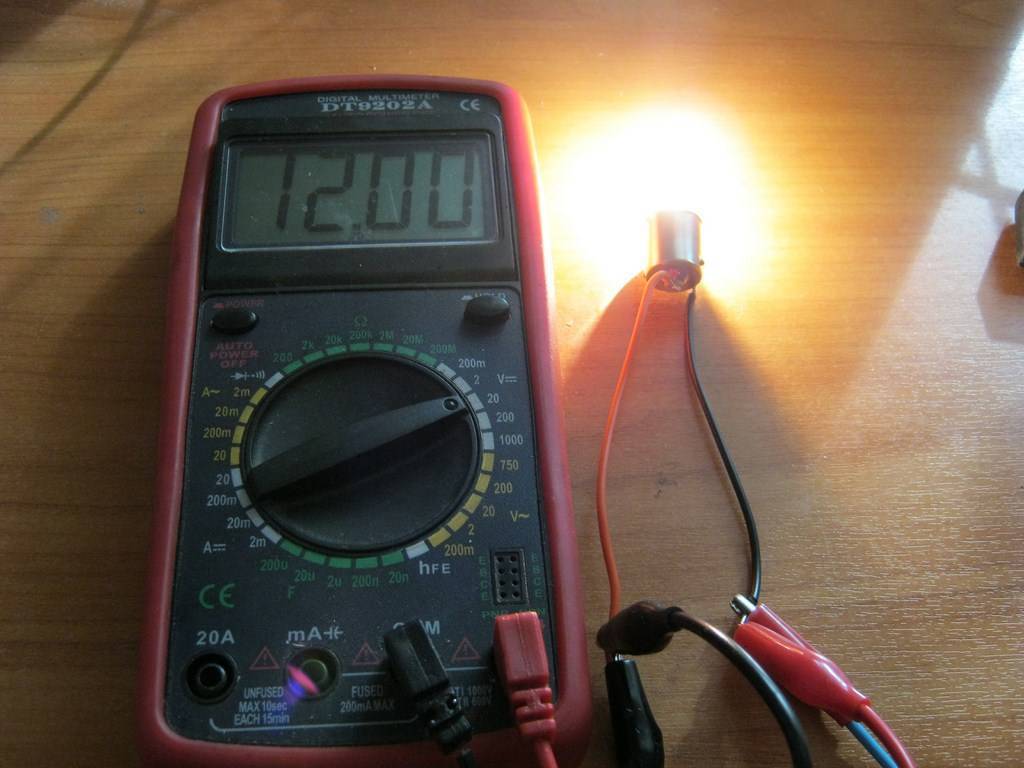

Как проверить лампу мультиметром (последовательность действий):
- Перевести мультиметр в режим «прозвона».
- Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).
Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.
Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.
С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.
Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.
Советы для безопасной проверки светодиодных ламп мультиметром
Проверка светодиодных ламп мультиметром может быть полезной для определения их работоспособности и состояния
Однако такая операция требует осторожности и соблюдения определенных мер безопасности
1. Отключите лампу от источника питания
Перед началом проверки убедитесь, что светодиодная лампа отключена от источника питания. Если лампа подключена к электрической сети, убедитесь, что вы отключили ее от розетки или выключили соответствующую штепсельную вилку.
2. Выключите мультиметр перед подключением
Перед подключением светодиодной лампы к мультиметру убедитесь, что мультиметр выключен. Это поможет избежать возможности короткого замыкания или повреждения мультиметра.
3. Правильно подключите светодиодную лампу к мультиметру
Для проверки светодиодной лампы мультиметром, используйте провода с крокодилами или специальные клеммы для подключения. Убедитесь, что провода подключены к правильным контактам на светодиодной лампе и мультиметре.
4. Установите мультиметр в режим проверки сопротивления
Перед проверкой светодиодной лампы установите мультиметр в режим проверки сопротивления (Омметр). Это поможет вам измерить сопротивление светодиодной лампы.
5
Осторожно читайте показания мультиметра. Когда светодиодная лампа подключена к мультиметру, осторожно следите за показаниями на экране
Убедитесь, что вы правильно прочитали показания и интерпретировали их. Если вы заметите неправильные или неожиданные показания, возможно, светодиодная лампа имеет проблему или неисправность
Когда светодиодная лампа подключена к мультиметру, осторожно следите за показаниями на экране. Убедитесь, что вы правильно прочитали показания и интерпретировали их
Если вы заметите неправильные или неожиданные показания, возможно, светодиодная лампа имеет проблему или неисправность.
6. Отключите светодиодную лампу после проверки
Когда проверка светодиодной лампы мультиметром завершена, отключите ее от мультиметра и установите обратно в ее исходное положение. Убедитесь, что лампа подключена к источнику питания, если требуется, и включите ее, чтобы проверить, работает ли она корректно.
Следуя этим простым советам, вы сможете безопасно проверить светодиодные лампы мультиметром и получить информацию о их состоянии без риска повреждения себя или оборудования.
Особенности ремонта led ламп
Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов
Прозвонка отдельных светодиодов
Для прозвонки отдельных светодиодов мультиметр следует перевести в режим проверки транзисторов Hfe. После диод вставляется в разъем, как на фото.
Данные контакты являются минусовыми и плюсовыми электродами, заставляющими диод светиться
Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами выводы чипа, чтобы убедиться в его неисправности
Перед прозвонкой определите, где у диода анод и катод. Мультиметры могут иметь разные характеристики и конструкцию, а гнезда для проверки иногда отличаются. Но каждый имеет все необходимые слоты.
Дополнительные советы по проведению проверки
Помимо основных методов проверки светодиодной лампочки мультиметром, существуют и другие советы, которые помогут вам провести проверку более точно и эффективно.
1. Проверьте контакты лампочки. Перед измерением напряжения или сопротивления убедитесь, что контакты светодиодной лампочки хорошо контактируют с мультиметром. При необходимости очистите контакты от пыли, грязи или окислов.
2. Учитывайте полярность светодиодной лампочки. Светодиодные лампочки имеют полярность, то есть они требуют правильного подключения к источнику питания. Проверьте, что светодиод подключен в соответствии с требованиями производителя.
3. Используйте правильный режим измерения. У мультиметра может быть несколько режимов измерений, таких как измерение напряжения, сопротивления и тока. Убедитесь, что выбран правильный режим измерения для проверки светодиодной лампочки.
4. Проверьте целостность проводов и подключений. Плохие или обрывистые провода, а также неправильные подключения могут привести к некорректным результатам проверки. Внимательно проверьте состояние проводов и зажимов мультиметра.
5. Проводите проверку в хорошо освещенном помещении. Чтобы убедиться, что вы правильно считываете показания с мультиметра, проводите проверку в хорошо освещенном помещении. Это поможет увидеть результаты проверки более точно и избежать возможных ошибок.
| Совет | Описание |
|---|---|
| 1 | Проверьте контакты лампочки |
| 2 | Учитывайте полярность светодиодной лампочки |
| 3 | Используйте правильный режим измерения |
| 4 | Проверьте целостность проводов и подключений |
| 5 | Проводите проверку в хорошо освещенном помещении |
Ремонт люминесцентных ламп
Февраль 4, 2014
22258 просмотров
В предыдущей своей статье Я рассказывал про принципы работы и различные схемы подключения люминесцентных ламп. Эта статья является ее продолжением. В ней Я подробно остановлюсь на устройстве и самостоятельном ремонте перегоревших ламп трубчатой конструкции или дневного света.
Как отремонтировать своими руками компактные люминесцентные лампы (КЛЛ) под обычный патрон Я уже рассказывал в этой статье.
Сразу скажу в отличии от КЛЛ, которые достаточно дорогие и легко восстанавливаются- лампы дневного света Я не ремонтирую, потому что стоят новые дешево, да, если честно они после восстановления их работы с применением специальной схемы- обладают целым рядом недостатков. Но об этом в конце статьи.
Как проверить люминесцентную лампу
Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки. После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела. При обрыве- сопротивление будет очень большим до бесконечности.
Более подробно читайте в нашей статье: Как пользоваться прозвонкой.
Схема подключения перегоревших люминесцентных ламп
Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.
Никогда не используйте исправные лампы в этой схеме.
Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а для С2, С3 лучше всего подойдут слюдяные.
Резистор R1 в обязательном порядке должен быть проволочным, по мощности лампы необходимо подбирать все необходимые компоненты руководствуясь таблицей снизу.
| Мощность лампы | C1-C4 | С2-С3 | Д1-Д4 | R1 |
| 30 Ватт | 4 мкФ | 3300 пФ | Д226Б | 60 Ом |
| 40 Ватт | 10 мкФ | 6800 мкФ | Д226Б | 60 Ом |
| 80 Ватт | 20 мкФ | 6800 пФ | Д205 | 30 Ом |
Принцип работы. Диоды Д2, Д3 вместе с конденсаторами С1, C4 образуют двухполупериодный выпрямитель с увеличением вдвое напряжения. В момент включения лампы напряжение в точках а и б достигает величины в 600 Вольт на электродах лампы (Л1). После розжига она перейдет в нормальный рабочий режим, напряжение уменьшается в указанных точках до необходимой величины для оптимальной работы лампы.
Чем больше Емкости конденсаторов C1 и C4, тем выше рабочее напряжение лампы. Конденсаторы С2, С3 служат для подавления радиопомех.
Но Я эту схему использовал только в экспериментальных целях и не рекомендую для применения в домах, квартирах, гаражах и т. д., потому что:
- Через 9-12 часов из-за работы на постоянном токе происходит смещение светящейся области в сторону одного из концов лампы. Для восстановления работы необходимо поменять местами концы лампы в светильнике.
- Из-за почернения со временем люминофора, уменьшается световой поток, а значит и энергоэффективность.
Рекомендую покупать и менять на новые лампы дневного света, потому что на них не так кусается цена, как на КЛЛ.
Другие способы проверки
Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.
Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.
Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.
Проверка с помощью старых зарядников
В качестве источника тока можно воспользоваться старым зарядным устройством от смартфона. Штекер, который вставлялся в разъем телефона, нужно отрезать. Затем провода зачищаются и прижимаются к полюсам светодиода — красный к положительному, а черный к отрицательному. Работающий диод после этого должен загореться.
Если напряжения на зарядном устройстве от мобильника не хватит, можно взять более мощный источник тока — к примеру, зарядку от фонарика. Алгоритм действий в этом случае ничем не отличается от описанного раньше.
Проверка батарейками
Проверка светодиода батарейкой
Мультиметр можно заменить обычными пальчиковыми батарейками. К выходам батарейки прижимают зажимы-крокодильчики. При подключении этой схемы к LED — элементу он должен загореться, при соблюдении полярности.
Для проверки схемы, содержащей несколько диодов, иногда используют Крону. Система все та же, но щупы не нужно прижимать к полюсам — достаточно быстрого прикосновения, так как напряжение такого типа источников питания довольно высокое — 9 вольт.
Также для проверки работоспособности отлично подходит батарейка — таблетка CR2032, которая обычно устанавливается в материнских платах, брелоках автосигнализаций. Принцип проверки такой же — к полюсам источника питания прикладываются контакты анода и катода LED элемента.
Особенности проверки светодиодных лампочек
При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.
Стандартная лампочка с цоколем Е27
Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:
- Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
- Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
- Открыть плату.
- Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.
Если диоды не горят, лампочка сломалась.
Сверхъяркие диоды
Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:
- Определить распиновку СМД.
- Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
- Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
- Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
- Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.
Как проверить LED-прожектор
Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:
- плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
- большой желтый элемент, работающий от напряжения 10-30 В.
Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.
Нюансы тестирования инфракрасных диодов
Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод
Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000
При перемене полярности высвечивается 1
Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.
Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.
Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.
Проверка светодиодного моста
Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.
Прозвонить светодиод-мост можно так:
- Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
- Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
- Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
- Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
- Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
- Посмотреть показания на табло.
Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.
Проверка цепи заземления
Цепь заземления в автомобиле играет важную роль в обеспечении безопасной работы электрической системы. Правильное функционирование цепи заземления не только обеспечивает электробезопасность, но и влияет на работу других компонентов автомобиля.
Для проверки цепи заземления автомобильной лампочки мультиметром необходимо выполнить следующие шаги:
- Установите мультиметр в режим проверки сопротивления (Омметр).
- Отключите проводку от отрицательного клеммного соединения аккумулятора.
- Подключите один контакт мультиметра к клемме аккумулятора или металлической части двигателя и другой контакт мультиметра к металлической части автомобиля, например, к раме или кузову.
- Сравните показания мультиметра со спецификациями производителя. Если сопротивление находится в пределах нормы, значит цепь заземления исправна. Если сопротивление слишком высокое или бесконечное, может понадобиться прочистка или замена компонентов цепи заземления.
Важно: перед началом работы удостоверьтесь, что автомобиль выключен и отключите плюсовую клемму аккумулятора. Проверка цепи заземления с использованием мультиметра поможет выявить возможные проблемы и предотвратить неисправности в электрической системе автомобиля
Проверка цепи заземления с использованием мультиметра поможет выявить возможные проблемы и предотвратить неисправности в электрической системе автомобиля.
Способы проверки светодиода
Как прозвонить мультиметром отдельный светодиод
Иногда неисправный LED-элемент можно заметить невооруженным глазом: на нем будет черное пятно, указывающее, что он сгорел.
Сгоревший светодиод
Но если нерабочий LED нельзя определить по внешним признакам, чаще всего прибегают к помощи мультиметра.
Итак, как прозвонить светодиод при помощи мультиметра?
Самый простой и распространенный способ — проверить диод по свечению. Для начала нужно переключить мультиметр на режим проверки диодов. Здесь нужно быть аккуратнее: на большинстве мультиметров режим проверки диодов совмещен с режимом прозвонки. А если оба режима на устройстве вовсе отсутствуют, переключатель можно установить на 1 Ом. К катоду (минус) нужно прижать черный щуп, а к аноду (плюсу) — красный. Если LED исправен, он должен загореться. Если же он не светится, следует поменять щупы местами: возможно, дело в перепутанной полярности. Этот способ подходит только для проверки отдельных элементов, поэтому перед тем, как проверить светодиод тестером, потребуется предварительное выпаивание элемента из общей сети.
Проверка светодиода мультиметром
На некоторых мультиметрах можно найти отдельный разъем, который подходит и для прозвонки LED — элементов. Он подписан аббревиатурой PNP. Анод вставляется в отверстие, обозначенное буквой «С», а катод в отверстие «Е». Мультиметр предварительно переводится в режим прозвонки. Система определения исправности LED при этом не меняется.
Как проверить мультиметром инфракрасный светодиод
Инфракрасный диод можно встретить, например, в пульте от телевизора и камерах наблюдения. Основное его отличие от обычного LED — инфракрасное свечение, которое нельзя увидеть человеческим глазом.
Инфракрасный диод внешне мало чем отличается от обычного
Способ проверки такого светодиода в целом совпадает со способом проверки обычных, описанным выше, за одним лишь исключением. Так как инфракрасная часть светового спектра не видима для человека, то для проверки светимости придется воспользоваться камерой на смартфоне — через нее будет видно, светится источник света или нет.
Как проверить, не прибегая к выпаиванию
Если LED — элемент расположен на плате, проверить его обычными щупами не выйдет: они не поместятся в разъемы для транзисторов. Конечно, можно выпаять элемент, но это долго, требует определенных навыков и оборудования и в обычно попросту нецелесообразно. Как тогда проверить светодиод с помощью мультиметра, не выпаивая его?
Можно воспользоваться переходником для щупов: это несложное и недорогое устройство, которое можно приобрести в любом специализированном магазине. Переходники внешне похожи на металлические иглы. Они прикрепляются к щупам, и дальнейший процесс проверки элемента на работоспособность остается таким же, как предложенный раньше: нужно прижать переходники к ножкам, не забывая про расположение плюса и минуса, и отследить, засветится ли он, а также за показаниями на экране мультиметра.
Проверка светодиодной ленты
Мультиметры работают от напряжения в 9 вольт, чего вполне достаточно для прозвонки всех элементов в цепи. Если перевести тестер в режим измерения сопротивления, а затем подключить один из щупов к вводу первого элемента в цепи, а второй — к выходу последнего, не забывая про полярность, можно определить, есть ли неисправности в ленте. После этого щуп сдвигается к выходу следующего по очереди элемента. Если на экране появится значение напряжения, неравное нулю, то мультиметр подсоединен к последнему работающему элементу.
Как проверить SMD-светодиоды в фонарике
Простой способ проверить, есть ли на плате фонарика поврежденный диод — измерить сопротивление в схеме. Если на любом из параллельно соединенных SMD получится результат, примерно равный нулю, то как минимум один из них на плате нерабочий.
Светодиодный фонарик
Но, перед тем, как проверить исправность светодиодов в фонарике мультиметром, нужно вынуть из него плату. Это не всегда возможно. Иногда демонтаж платы повлечь значительные повреждения, поэтому нужно быть осторожнее. Если же плату можно извлечь без риска сломать устройство, то выпаивать элементы не придется. С помощью переходников можно приложить щупы мультиметра к ножкам. И здесь тоже не стоит забывать о расположении полюсов.
А вот починить такую плату самостоятельно, скорее всего, не выйдет из-за сложного устройства SMD- элементов: быстрее будет заменить ее аналогичной.
Комментарии:
Как выбирать токоизмерительные клещи и не переплатить Виды мультиметров Mastech и сфера применения
Светодиод – полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, т.е. между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение – 1,5…2 В, зеленые – 1,9…4 В, белые – около 3…3,5 В. Эта информация указана в документации производителя.
Еще одной особенностью светоизлучающего диода от обычного – низкое обратное напряжение, которое превышает прямое всего на несколько вольт. Это повышает риск выхода прибора из строя при неправильном включении или вследствие электростатического разряда. Как убедиться в исправности светодиода, прежде чем смонтировать его на плату?
Практически любой цифровой тестер (или мультиметр, кому как больше нравится) позволяет быстро проверить светодиод на работоспособность.
В простейшем случае, чтобы прозвонить светодиод, нужно включить мультиметр в режим проверки диодов, как показано на рисунке ниже.
Далее определим полярность включения. У выводных светодиодов катод обычно короче анода. Если выводы одинаковой длины (кто-то «заботливо» обкусил), то смотрим на просвет. На рисунке видно, что внутри самого корпуса располагаются два электрода, обычно тот который большего размера – катод, но это не всегда так, поэтому не стоит брать это за правило.
Остается только подключить тестер к выводам светодиода. Красный щуп к аноду, черный – к катоду (если, конечно, у вас стандартные цвета щупов). Исправность определяется по свечению.
Этим же способом можно проверить и мощный светодиод. Такие обычно смонтированы на плату с металлической подложкой (MCPCB). Полярность обычно подписана рядом с контактными площадками. Если нет, тогда наугад. Вероятность повредить светодиод тестером очень мала – не та мощность.
Еще проще и удобнее прозвонить выводные светодиоды, если в мультиметре есть функция проверки транзисторов. В этом случае нужно всего лишь вставить в соответствующий разъем выводы. Для секции NPN: анод в отверстие С (коллектор), катод в E (эмиттер). Для секции PNP – с точностью до наоборот. Наглядно проверка показана на рисунке ниже.
Когда дело касается мощных осветительных светодиодов, работающих на токах порядка сотен и тысяч мА, то встречается такой дефект: при «прозвонке» светодиод подсвечивается и признается годным, а когда включается на рабочий ток, то светит словно «в полнакала». Это связано с дефектом кристалла и если замена бракованных светодиодов в готовом изделии (например, прожекторе) затруднена, то необходимо проверить их заранее.
Более тщательная проверка, помимо мультиметра, потребует еще и источника тока. Идеальный вариант – наличие лабораторного источника, но подойдет и адаптер для зарядки мобильных телефонов или других устройств. Главное, чтобы он имел стабилизацию по току.
Последовательность такова:
- мультиметр переключаем на предел «10 А» (не забываем переставить щуп в соответствующее гнездо) и включаем в цепь последовательно между светодиодом и источником питания;
- включаем питание, измеряем силу тока, выключаем питание;
- мультиметр включаем параллельно светодиоду, установив предел измерения «20 В» (опять же не забывая переставить щуп, а то устроим КЗ), источник соединяем напрямую со светодиодом, соблюдая полярность;
- включаем питание, измеряем падение напряжения на светодиоде, выключаем питание;
- проверяем исправность по соответствию тока и напряжения по кривой вольтамперной характеристики, приведенной производителем в data sheet.
Несмотря на то, что светодиодные источники света отличаются гораздо большим сроком службы, чем большинство аналогов, они тоже выходят из строя. Причиной этого может быть и повреждение, и выработка ресурса. Простой и действенный способ убедиться в неисправности – проверить светодиод тестером в режиме «прозвона». Кроме того, исправность светодиода необходимо проверять перед его монтажом на плату.
Конструкция светодиодных ламп
Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.
Устройство светодиодной лампы
- Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
- Светодиоды.
- Основание светодиодов с печатными проводниками для их последовательного соединения.
- Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
- Драйвер. Формирует напряжение, требующееся для работы светодиодов.
- Корпус драйвера (лампы).
- Цоколь.
В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.
Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:
- понизить напряжение до требуемой величины;
- преобразовать из переменного в постоянное;
- сгладить пульсации;
- защитить драйвер и его нагрузку от замыканий;
- защитить сеть от помех, образующихся при работе устройства.
Для понижения напряжения используются:
- схемы с конденсатором;
- схемы с понижающим трансформатором;
- инверторные схемы.
Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.
Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2. C3 и R1 предназначены для понижения напряжения до требуемой величины.
Схема простейшего драйвера светодиодной лампы
Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.
Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.
Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).
Для выпрямления переменного напряжения используется диодный мост VD1. а для сглаживания пульсаций – электролитический конденсатор С4 .
Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.
Детали R2. R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.
