Инструкция по сборке и подключении светодиодной ленты от батареек

Пошаговые инструкции подключения

Приведём несколько способов как можно подключить светодиодную ленту к батарейке

Но важно помнить, что в зависимости от ситуации их можно комбинировать. Например, воспользоваться боксом для батареек, а ленту к проводам соединить с помощью пайки

Первый способ.

Рассмотрим первый способ как правильно подключить светодиодную ленту к батарейке, который включает в себя пайку.

Потребуются:

• Светодиодная лента;
• Батарейки;
• Паяльник;
• Некислотный флюс;
• Медные провода – их сечение должно быть в диапазоне от 0,5 мм2 до 0,75;

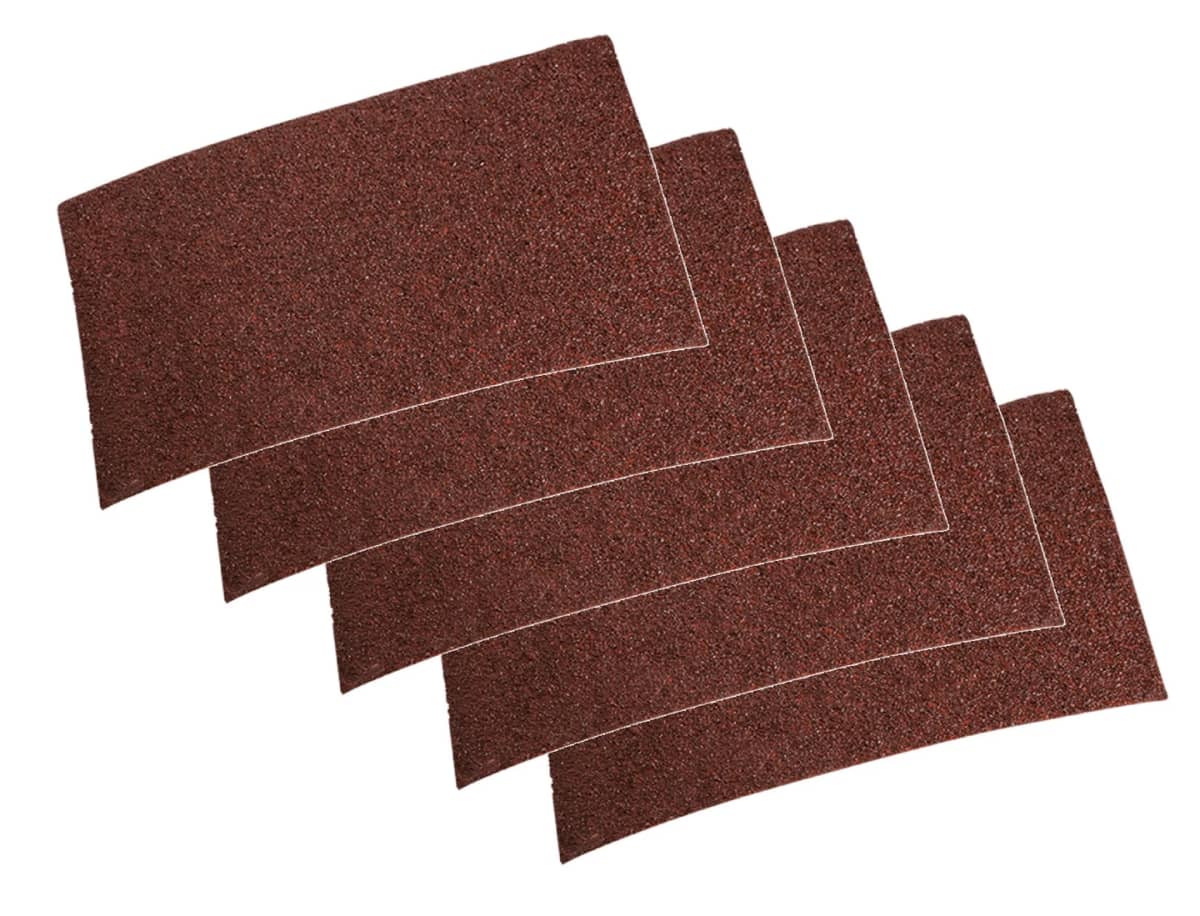

• Мелкая наждачная бумага;
• Переключатель, можно взять в виде тумблера или кнопки.

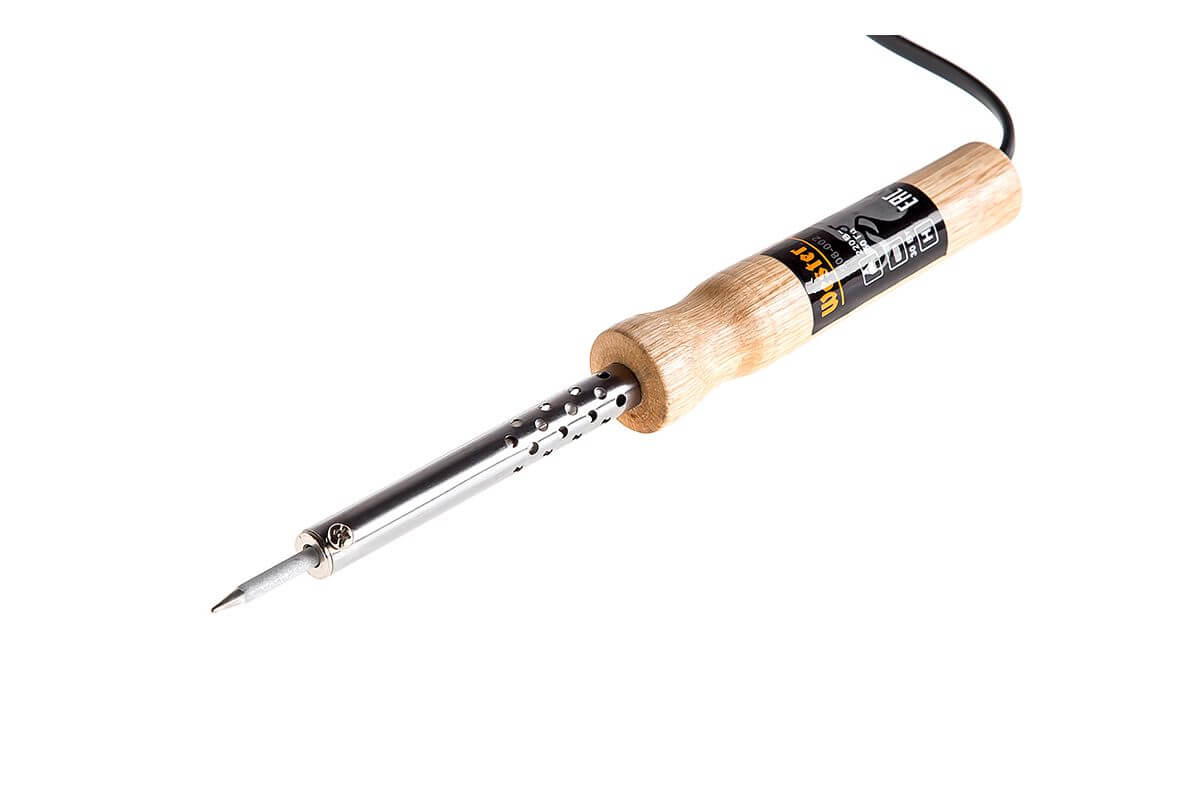

Инструменты для пайки ленты

Инструкция пайки:

Для начала, наждачкой тщательно зачистите контакты батареек. Залудите окончания проводов. Перед этим обезжирьте их. Затем, после нанесения флюса нужно припаять оба провода к источнику питания (блоку батареек). Один к минусу (чёрный), второй к плюсу (красный). Если используется несколько источников питания, то их понадобится соединить последовательно между собой, как было показано на схеме выше. Провода также можно присоединить на магниты, если они есть в наличии (этот способ не подойдёт, если схема не будет стационарной). Если в схеме задействован тумблер или кнопка, то положительный контакт от батареек нужно припаять к одному из его контактов. Провод со второго контакта тумблера нужно припаять к положительному контакту ленты. Минус батарейки нужно припаять в минусу источника света

Обратите внимание, чтобы припой не замкнул контакты ленты между собой. Места пайки заизолировать. Проще это сделать термоусадочной трубкой

Проще это сделать термоусадочной трубкой.

Провода к ленте следует паять очень аккуратно. При этом контакт паяльника с ней не должен быть более 2 секунд, иначе лента может выйти из строя. Проще сначала залудить провода, зачистить контакты источника света (не наждачкой, чуток потереть отверткой, для шероховатости), а потом «прихватить» паяльником. Схема подключения будет выглядеть примерно так (источников питания может быть больше).

Схема подключения светодиодной ленты через батарейки

Второй способ (без пайки)

В этом варианте лучше взять батарейный бокс, так как он упростит дальнейшую задачу. В нём уже собрана схема последовательного подключения. Если лента на 12 вольт, то возможно потребуется два блока. Также удобство заключается в простой замене источников питания – не нужно ничего перепаивать.

Для соединения провода с лентой можно воспользоваться специальными коннекторами, но они должны для неё подходить конструктивно. В самом простом варианте понадобится только питающий коннектор, который подключается в начале полоски (есть ещё коннекторы, которыми можно соединить две, три ленты между собой).

Коннектор для подключения провода к светодиодной ленте

В качестве «замыкателя» цепи можно воспользоваться или обычным выключателем света, или автомобильным тумблеров (искать его нужно в магазине автозапчастей). Выключатель света уже имеет свои винтовые клеммы, так что пайка не потребуется. С автомобильным тумблером всё маленько посложнее: для подключения к тумблеру можно использовать специальные авторазъёмы (в народе «мама» и «папа»), в которых провод просто зажимается плоскогубцами. В качестве финального штриха можно дополнительно защитить контакт термоусадочной трубкой. Купить разъёмы можно там же, где и сам тумблер.

Авторазъёмы «мама» и «папа»Тумблер

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.
4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

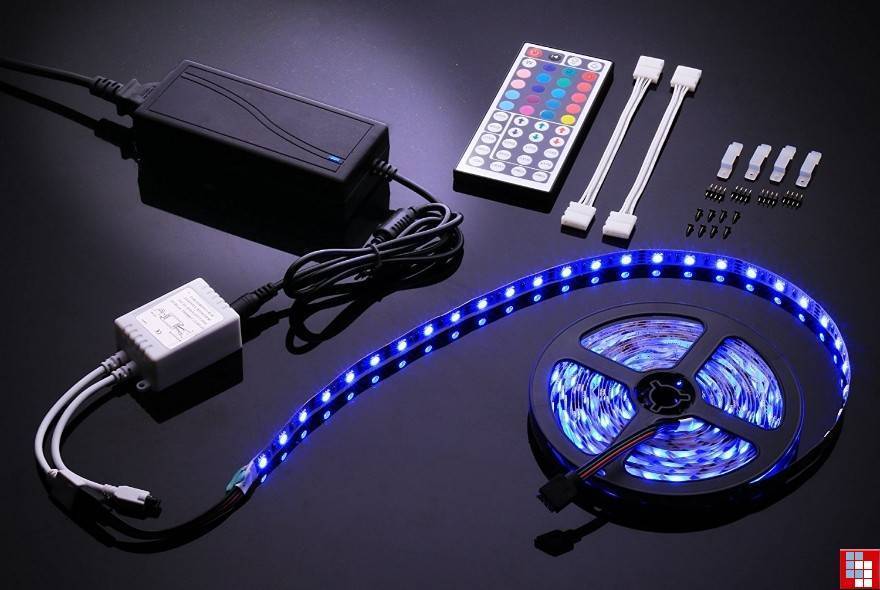

Что понадобится для монтажа?

Для самостоятельной установки светодиодных лент не нужны никакие сложные инструменты и специальные приспособления. Все необходимое, как правило, идет в заводской комплектации. Вам останется подготовить разве что паяльник, но и без него можно успешно обойтись.

Контроллер

Это приспособление предназначено для регулировки цвета и интенсивности свечения диодов. Контроллер позволяет плавно переключать цвета и настраивать яркость. Подберите контроллер с пультом дистанционного управления. Это сделает настройку освещения максимально удобной.

Блок питания

Монтаж ленты требует наличия блока питания. В такой системе блок берет на себя функции понижающего трансформатора. Конкретная мощность блока подбирается индивидуально в соответствии с общим размером светодиодной ленты.

Коннекторы

Хотите обойтись без паяльника? Тогда купите специальные коннекторы для сопряжения отдельных элементов лент в единую систему. Коннектор может иметь круглый либо плоский разъем. Подберите подходящий разъем в соответствии с типом вашей светодиодной ленты.

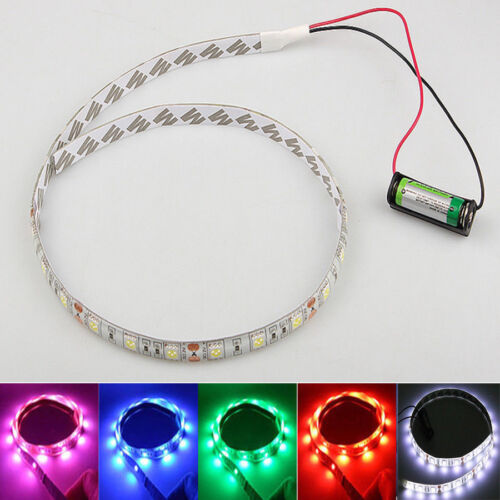

Светодиодные светильники на батарейках и особенности их работы

Сегодня высоким спросом пользуются светодиодные светильники. Еще более распространенным явлением стали светодиодные светильники на батарейках. В том случае если нет возможности подсоединиться к электросети применяют именно светодиодные светильники на батарейках. Они имеют ряд достоинств и неоспоримых преимуществ. Такие светильники имеют стильный дизайн и будут уместны в лбом интерьере комнаты. Кроме того они могут использоваться в качестве аварийной (вспомогательной) или альтернативной подсветки. Диодные источники света могут быть оснащены дистанционным управлением, что соответственно таким методом упрощают человеческий быт. Экономия семейного бюджета – одно из главных достоинств, по словам потребителей, светодиодных светильников на батарейках. Низкая цена за колоссальную качественную и долгосрочную работу не может ни радовать потребителей. Экологичность таких устройств является неоспоримым достоинством для любого человека. Так в них отсутствуют вредные вещества, и ртуть, способных причинить непоправимый вред человеку. Исходя их своих характеристик, светодиодные ленты на батарейках имеют ряд дополнительных преимуществ: • не нагреваются при работе; • устойчивы к влажности и перепада температур; • маловесность и маленькие габариты; • простой монтаж; • отсутствие электропроводки; • автономность работы (от батареек и аккумуляторов); • дистанционное управление; • доступная ценовая политика и гарантийный срок эксплуатации.

Присоединение одной кроны на 9 В или батареи типа 23А

Схема №2 – присоединение одной кроны на 9 В или батареи типа 23 А на 12 В. Их заряд позволяет светиться ленте 0,3 м со светодиодами типа SMD 3528 непрерывно в течение 5 часов.

Схема подключения LED-платы к Кроне 9 В

Внимание! Минус использования батареек – нельзя повторно использовать разрядившийся источник питания. Необходимые элементы для схемы

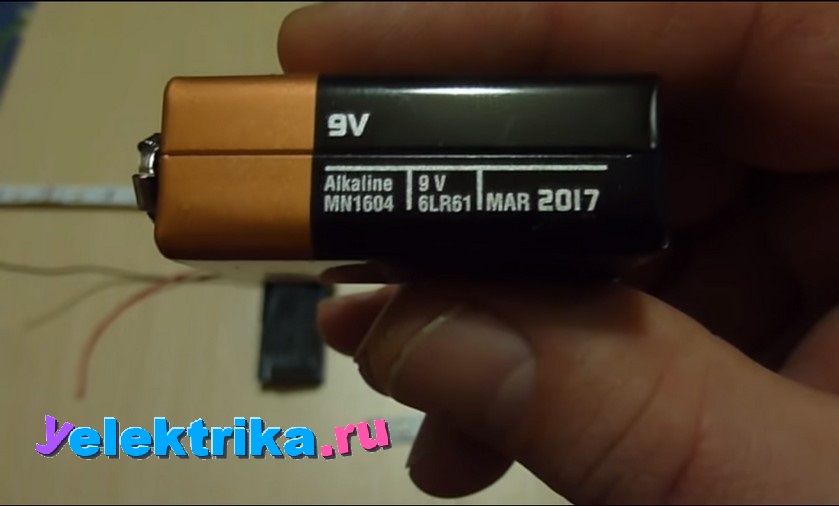

Батарейка Крона, выступающая источником питания для светодиодной ленты

Светодиодная лента

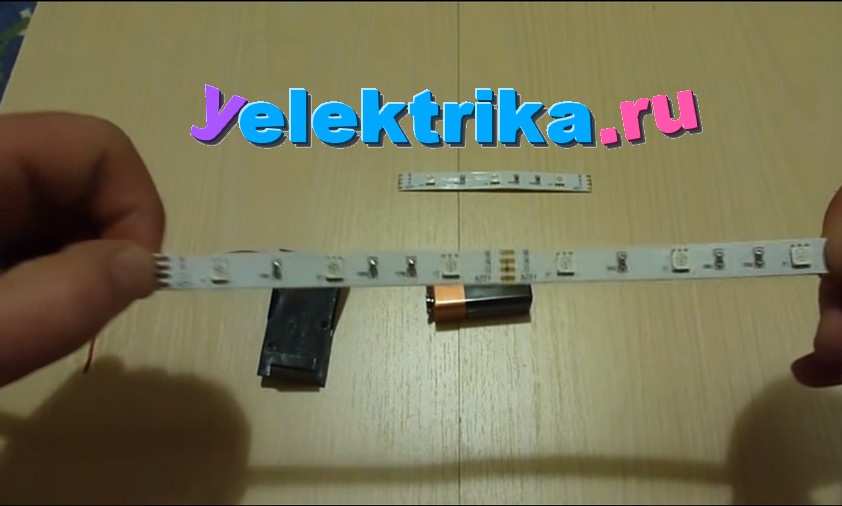

Необходимые элементы для схемы

Батарейка Крона, выступающая источником питания для светодиодной ленты

Светодиодная лента

Плюс Кроны необходимо подсоединить к общей плюсовой точке на светодиодной ленте. Минус источника питания можно подсоединить к каналу любого цвета. При желании можно запитать два и даже три канала. Необходимо учитывать, что повышение нагрузки вызовет более быстрый разряд Кроны.

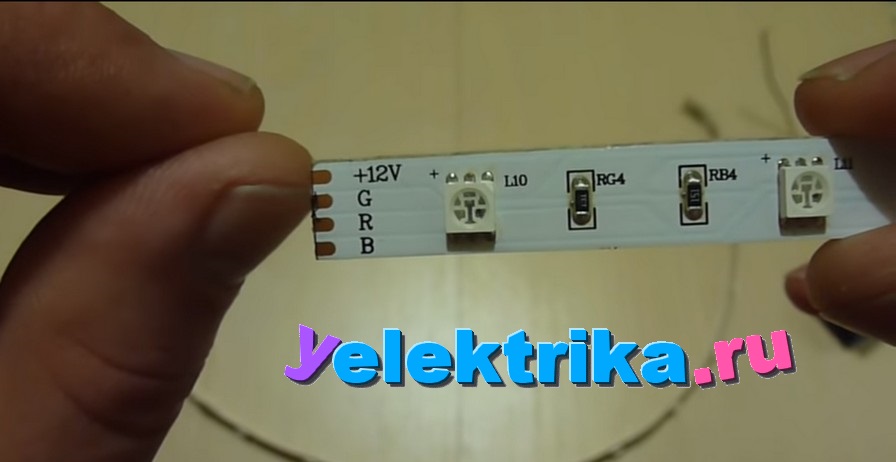

Точки подключения

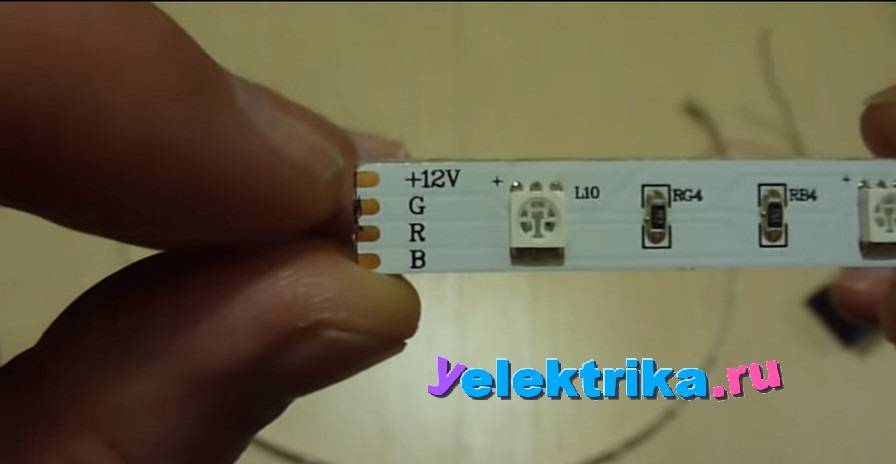

Общий плюс

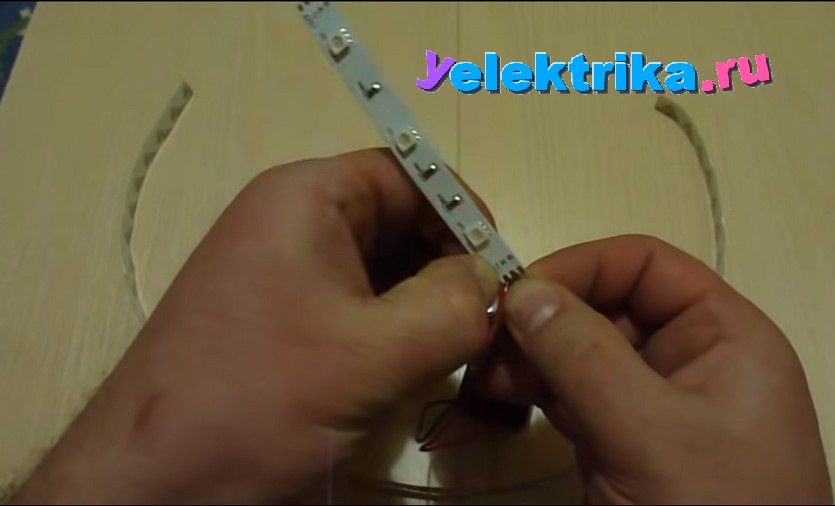

Подключение к общему плюсу

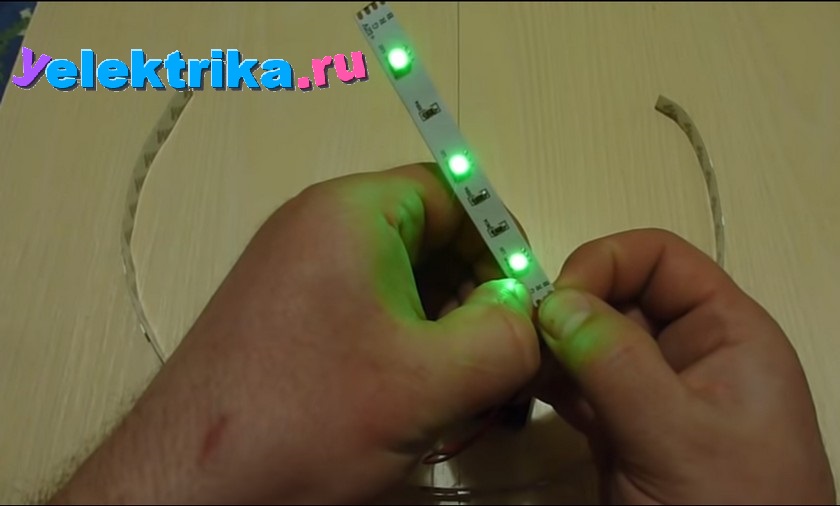

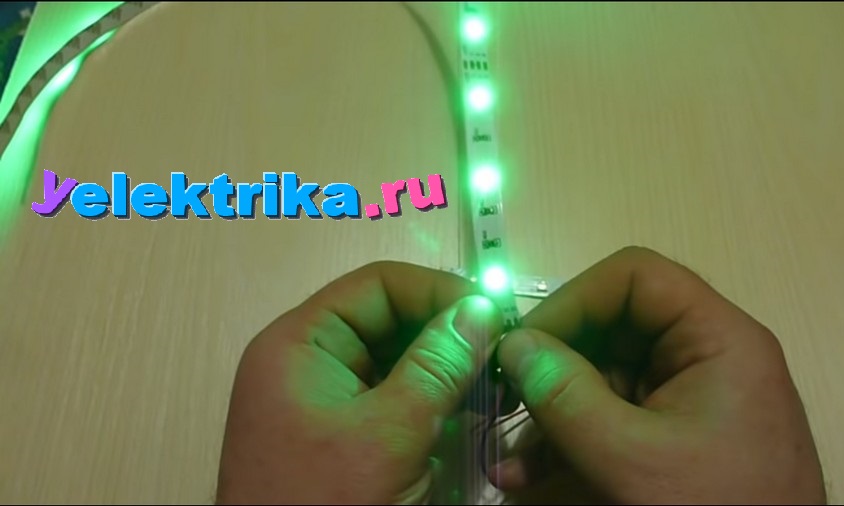

Включение зеленого канала

Работа светодиодов от Кроны

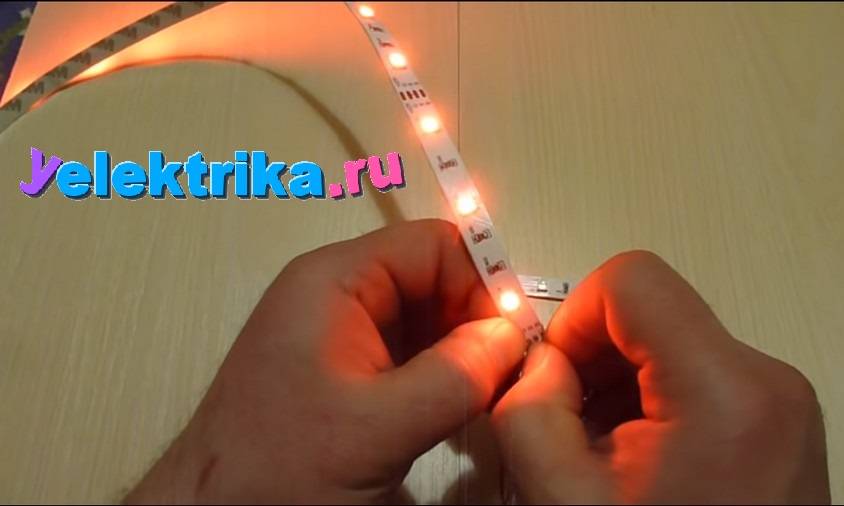

Включение красного канала

Работа нескольких каналов одновременно

Выбор и использование лент светодиодных на батарейках

При выборе лент светодиодных на батарейках следует обратить внимание на несколько важных параметров. Во-первых, необходимо учесть длину ленты

Она может быть различной, в зависимости от конкретной потребности. Также стоит обратить внимание на количество светодиодов на единицу длины – чем их больше, тем ярче будет свечение.

Важным параметром является тип питания. Ленты светодиодные на батарейках обычно используют стандартные батарейки, такие как AA или AAA

При выборе следует обратить внимание на количество батареек, требуемых для работы ленты, и учесть, что более компактные ленты могут потреблять меньше энергии

Кроме того, необходимо обратить внимание на функции управления. Некоторые ленты могут иметь возможность регулировки яркости или изменения цвета свечения, что позволяет создавать разнообразные эффекты освещения

Также стоит узнать о доступных способах управления – некоторые ленты могут иметь пульт дистанционного управления или быть совместимыми с приложением для смартфона.

При использовании лент светодиодных на батарейках следует учесть, что они могут иметь различные степени защиты от влаги и пыли. Если планируется использование ленты во влажных условиях или на улице, стоит выбрать ленту с соответствующим уровнем защиты.

Установка лент светодиодных на батарейках обычно не требует особых навыков или инструментов. Лента может быть самоклеющейся или же прикрепляться с помощью специальных крепежных элементов. Перед установкой следует очистить поверхность и убедиться, что она сухая и гладкая.

Ленты светодиодные на батарейках предлагают удобное и гибкое решение для создания освещения в различных ситуациях. Правильный выбор ленты и ее использование позволят обеспечить яркое и энергоэффективное освещение.

Параметр	Влияние на выбор
Длина ленты	Учесть потребности и размер объекта
Количество светодиодов	Влияет на яркость света
Тип питания	Выбрать ленту с совместимыми батарейками
Функции управления	Учесть возможность регулировки яркости и цвета света
Степень защиты	Выбрать соответствующую для условий эксплуатации

Подключение мигающих и многоцветных светодиодов

Внешне мигающие светодиоды ничем не отличаются от обычных аналогов и могут мигать одним, двумя или тремя цветами по заданному производителем алгоритму. Внутреннее отличие состоит в наличии под корпусом ещё одной подложки, на которой расположен интегральный генератор импульсов. Номинальный рабочий ток, как правило, не превышает 20 мА, а падение напряжения может варьироваться от 3 до 14 В. Поэтому перед подключением мигающего светодиода нужно ознакомиться с его характеристиками. Если их нет, то узнать параметры можно экспериментальным путём, подключившись к регулируемому БП на 5–15 В через резистор сопротивлением 51-100 Ом.

В корпусе многоцветного RGB-светодиода расположены 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов нужно помнить, что каждому цвету свечения соответствует своё падение напряжения.

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожгете его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока)

И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе. Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Как рассчитать драйвер

Чтобы рассчитать драйвер питания для светодиодов со стабильным током:

1. составьте на бумаге схему подключения;
2. если драйвер китайский, то желательно проверить выдержит он заявленную мощность или нет;
3. учитывайте, что для разных цветов (синий, красный, зеленый) разное падение вольт;
4. суммарная мощность не должна быть выше, чем у источника тока.

Нарисуйте схему включения, на которой распределите элементы, если они подключены не просто последовательно, а комбинировано с параллельным соединением.

На китайском блоке питания неизвестного производителя мощность может быть значительно ниже. Они запросто  указывают максимальную пиковую мощность, а не номинальную долговременную. Проверять сложнее, надо предельно нагрузить блок питания и замерить параметры.

Для третьего пункта используйте примерные таблицы для  1W,3W, 5W, 10W, 20W, 30W, 50W, 100W, которые приведены выше. Но больше доверяйте характеристикам, которые вам дал продавец. Для однокристальных бывает 3V, 6V, 12V.

Если энергопотребление цепи  в сумме  превысит номинальную мощность  источника питания, то ток просядет и увеличится нагрев. Он восстановится до нормального уровня, если снизить нагрузку.

Для светодиодных лент сделать расчёт очень просто. Измерьте количество Ватт на 1 метр и умножьте на количество метров. Именно измерьте, в большинстве случаем мощность завышена и вместо 14,4 Вт/м получите 7 Вт/м. Ко мне слишком часто обращаются с такой проблемой разочарованные покупатели.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Необходимые материалы

Для сборки схемы подключения понадобится:

Светодиодная лента. Её длина зависит от общей емкости источника питания.

Светодиодная лента IP20

Батарейки напряжением от 8 до 12 В. При наличии меньшего напряжения необходимо последовательно соединить их между собой.

Схема последовательного соединения батареек между собой

Батарейка типа 23А на 12 Вольт

Выбор материалов при использовании пайки:

Паяльник

Паяльник

Нейтральный флюс или канифоль

Нейтральный флюс и канифоль для пайки

Припой

Припой

Соединяющий медный провод сечением от 0,5 до 0,75 кв.мм.

Медные провода 0,5 кв.мм.

Переключатель/тумблер

Переключатель/тумблер

Нож для зачистки изоляции с проводов

Нож для зачистки изоляции

Наждачная бумага и спиртосодержащий раствор для зачистки контактных площадок

Наждачная бумага

Для метода без использования пайки:

Кассета для подключения АКБ или специальный контактный переходник (разъем)

Кассета для последовательного соединения АКБ без пайки

Разъем

Коннектор, для присоединения аккумуляторов к ленте и соединения участков платы между собой

Коннектор

Правильный выбор батареек и схемы их подключения

Для подключения СДЛ применяют:

1. аккумуляторы (Li-ion или свинцово – кислотные);

li-ion аккумулятор 12 вольт с зарядным устройством

батарейки (пальчиковые, кроны, таблетки и т.д.).

Виды по форме

Их основными рабочими характеристиками являются напряжение и емкость (уровень заряда).

Пальчиковые батарейки и кроны подключаются по одной из схем:

Схема №1 – последовательное соединение 6-8 пальчиковых батареек по 1,5 В. Таким образом суммарное напряжение составит 9-12 В.

Схема подключения LED-платы к группе последовательно соединенных АКБ

Схема №2 – присоединение одной кроны на 9 В или батареи типа 23Ана 12 В. Их заряд позволяет светиться плате 0,3 м со светодиодами типаSMD 3528 непрерывно в течение 5 часов.

Схема подключения LED-платы к кроне 9 В

Минус – нельзя повторно использовать разрядившееся устройство.

Схемы подключения СДЛ при помощи аккумулятора:

Схема №1 – применение аккумулятором от смартфона на 3,7 В совместно с конвертером, повышающим напряжение до 12 В.

Схема подключения LED-платы к аккумулятору через конвертер

Повышающий напряжение модуль от 3,7 до 12 В

Такая комплектация удобна своей компактностью, высокой емкостью АКБ и возможностью её заряда от обычного зарядного устройства для смартфона.

О том, как собрать схему с конвертером и любым аккумулятором, рассказано в видео https://www.youtube.com/watch?v=GpWuS2PO_DE.

Схема №2 – применение электрического аккумулятора на 12 В.

Схема подключения LED-платы к АКБ на 12 В

АКБ перезаряжается до 500 циклов и имеет стабильный уровень напряжения, обеспечивающий насыщенную яркость кристаллов.

Свинцово-кислотные АКБ имеют относительно крупные размеры и массу, в отличие от литий — ионных. Последние легче и меньше в 4 раза.

Непосредственное соединение платы к источнику питания выполняется с применением вспомогательных устройств (коннектор, кассеты) или пайкой.

Заключение

В заключение можно запитать светодиодные ленты от батареек. Это можно сделать, подключив положительный и отрицательный провода светодиодной ленты к положительным и отрицательным клеммам батареи

Важно использовать правильный тип батареи, чтобы светодиодная лента не перегревалась и не загоралась

LEDYi производит высококачественные Светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, для светодиодной ленты премиум-класса и светодиодной неоновой ленты,  Как можно скорее!
