Ошибки подключения
1Неправильное расположение и место установки
О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

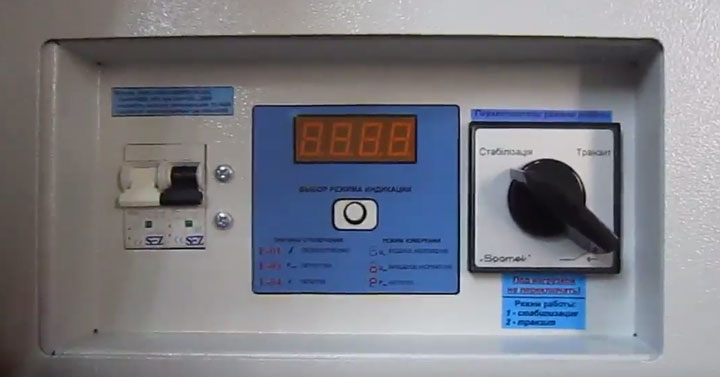

2Подключение через простой автомат, а не трехпозиционный
Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.
Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.
Сначала вы отключаете автоматы на панели стабика.
Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.
И только затем снова включаете автоматы.
Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.
С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!
Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.
3Использование для подключения кабеля меньшего сечения чем вводной
Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.
4Отсутствие наконечников на многожильных проводах
При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.
Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.
5Выбивает общий автомат в щитке
Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.
А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.
Отсюда и все проблемы
Обращайте на это внимание, прежде чем нести его обратно в магазин
Источники — https://cable.ru, Кабель.РФ
Ступени стабилизатора
Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.
Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.
Советы по подключению стабилизатора напряжения:
- Перед монтажом всегда отключайте питание сети в электрическом щите.
- Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
- Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
- Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
- Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
- Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

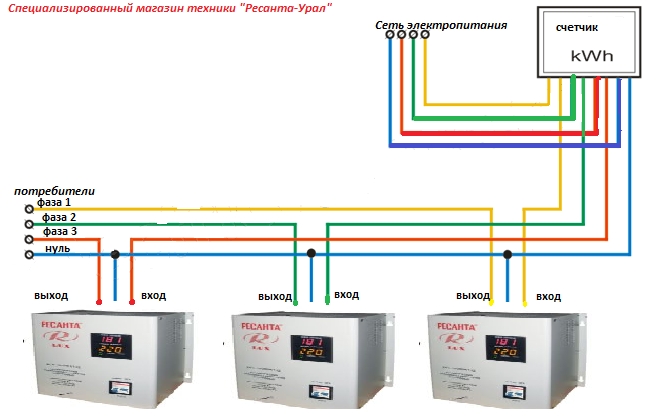

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.
- После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
- Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
- Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.
Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Выбираем место для установки
- Помещение должно быть сухое и с хорошей вентиляцией
- Рядом с местом для установки не должно быть горючих и легковоспламеняющихся материалов
- Расстояние от корпуса аппарата до стен и перегородок должно быть не менее 10 см.
- Если прибор навесной — он должен быть надёжно закреплен на стене с помощью анкеров.
Также на выбор места влияет протяженность кабеля от стабилизатора до места подключения. В основном его устанавливают возле вводного щитка.
Стабилизатор устанавливается после счетчика. Непосредственно перед ним необходимо установить защиту- автоматический выключатель дифференциального тока (диффавтомат).
Дифференциальный автомат нужно установить непосредственно в вводном щите. Поэтому при проектировании щитка нужно это учитывать. Если вы решили подключить стабилизатор к смонтированной проводке, то дополнительного места в щите может не оказаться. Придется ставить дополнительный.
Как вы видите на схеме провод с нулевой клеммы дифавтомата идет на нулевую шину. А от нулевой шины щита идет на одну из клемм стабилизатора. Вторая клемма остается свободной
Но это и не важно, так как две нулевые клеммы в стабилизаторе соединены между собой
Можно, конечно, нулевой вывод автомата дифференциальной защиты соединить с нулевой клеммой стабилизатора напряжения, а вторую нулевую клемму соединить с нулевой шиной в щите. Но суть от этого не меняется.
Также соединяем шину заземления с земляной клеммой на стабилизаторе. Корпус получается заземленным, что хорошо. Корпус стабилизатора должен быть обязательно заземлен!
Ну а фазный провод с дифавтомата идет на клемму L входа на стабилизаторе. С клеммы L выхода провод идет на автоматические выключатели потребителей.
СХЕМЫ ПОДКЛЮЧЕНИЯ СТАБИЛИЗАТОРОВ
У стабилизаторов значительной мощности клеммные колодки для подачи входного, снятия выходного напряжений имеют соответствующую заводскую маркировку, поэтому при их установке достаточно проявить внимательность и аккуратность. Рассмотрим первый вариант схемы (рис.1).

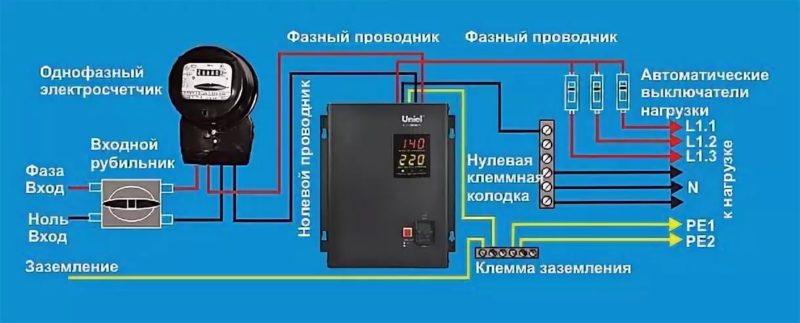

Здесь клемма для нулевого проводника (N) совмещена для входной и выходной цепей, соответственно, к ней подключается два провода. На рисунке 2 представлен стабилизатор с двумя такими клеммами, соответственно «нули» от счетчика и потребителей электроэнергии подключаются раздельно. Обе эти схемы предельно просты и применяются для однофазной электрической сети напряжением 220 Вольт.
Следующий момент касается трехфазной сети. Если в ней используется , то надо применять трехфазный стабилизатор. Его подключение производится аналогично рассмотренным выше вариантам с поправкой на количество фаз.
Применение схемы с тремя однофазными устройствами возможно при наличии только потребителей 220 Вольт, распределенных по различным фазам (рис.3).
На предыдущих схемах, подключение заземления условно не показано. Дело в том, что сложности здесь нет никакой — соответствующая клемма на приборе подключается к заземляющему проводнику (при его наличии). В противном случае, суррогатными подручными заземлителями типа отопительных батарей и водопроводных труб пользоваться категорически нельзя.
Кроме того, при подключении нескольких стабилизаторов заземление должно подключаться к каждому из них отдельным проводником. Последовательное соединение клемм недопустимо.
Как альтернативный вариант обеспечения электробезопасности можно использовать устройство защитного отключения .
2012-2017 г. Все права защищены.
Качество поставляемой электроэнергии и определенные параметры выходного напряжения должны соответствовать требованиям, подключаемых к сети приборов. Но так как добиться таких показателей без соответствующего оборудования практически невозможно, то приходится прибегать к его помощи. Лучше всего с такой задачей справляются стабилизаторы напряжения.
Однако при подборе таких устройств необходимо учитывать их основные характеристики и стоимость. Но даже правильно выбранный прибор не сможет решить поставленную задачу без грамотно выполненного монтажа. Поэтому к поиску ответа на вопрос как подключить правильно стабилизатор напряжения следует подходить со всей ответственностью. Для начала не помешает ознакомиться с устройством и принципом работы оборудования.
Подключение стабилизатора

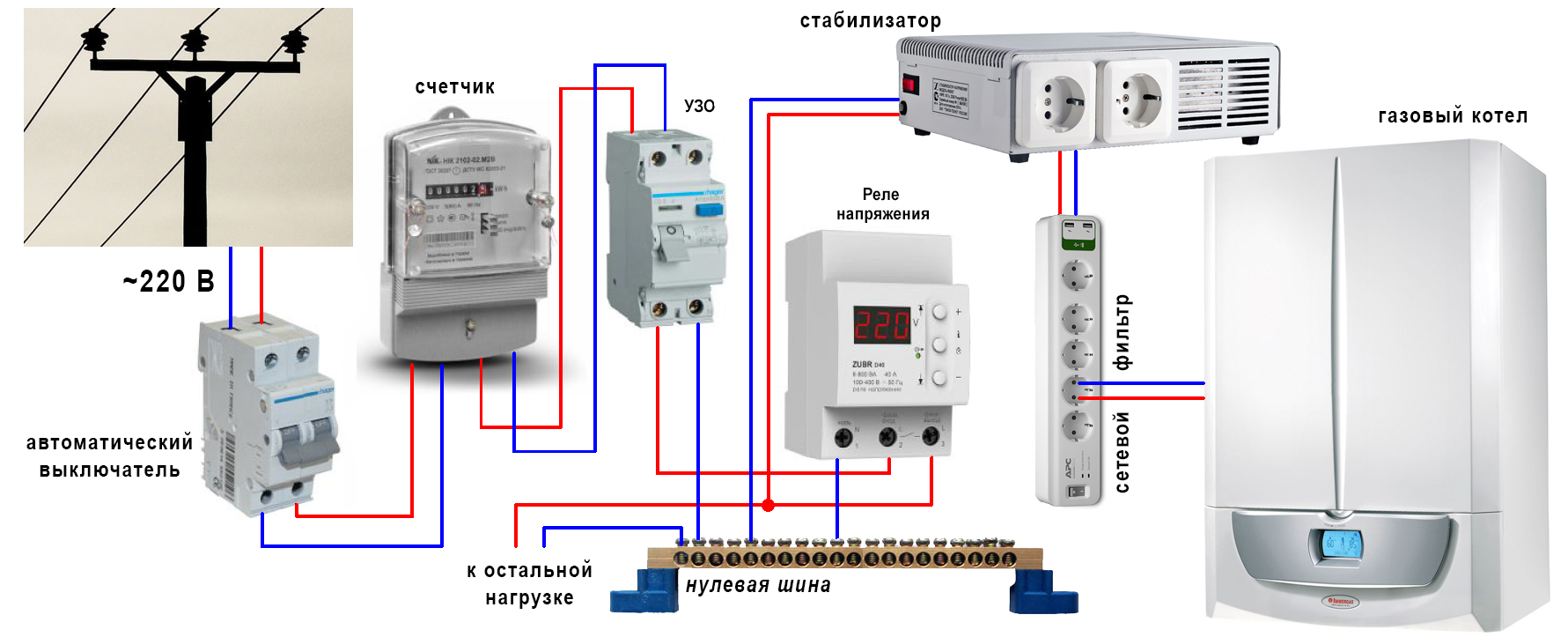

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт
Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.
В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.
Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:
- От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
- К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
- Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.
Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.
Что делать если на корпусе стабилизатора 4 контакта для подключения
Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:
- фаза — “вход”;
- 0 – “вход”;
- фаза – “выход”;
- 0 – “выход”.
При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:
Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».
Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.
Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.
Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.
Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

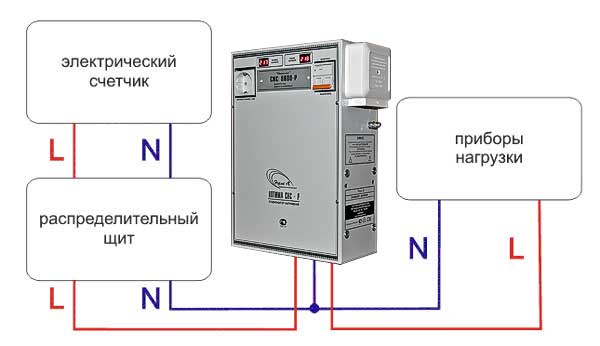

Пример подключения однофазного стабилизатора напряжения
Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.
Варианты монтажа стабилизаторов напряжения
На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.
Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.
После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:
- символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
- символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
- символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.
Установка стабилизатора напряжения в цокольном этаже
Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.
Полочка для установки стабилизатора напряжения
Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.
На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.
Подключение релейного стабилизатора РЕСАНТА
В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.
Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.
Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.
В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:
- зеленый провод – заземление;
- синий – ноль;
- белый(коричневый) –фаза.
Подключение кабеля к колодке в распредкоробке
Алгоритм подключения однофазного стабилизатора напряжения на весь дом
В состав типовой схемы однофазного электроснабжения квартиры или частного дома входят: двухполюсный вводной автомат, счетчик потребляемой электроэнергии, группа нагрузочных автоматов, а также общая шина для заземлителей и общая шина для нейтральных проводников. Кроме того, к вышеперечисленным обычно добавляются дополнительные устройства защиты (УЗО или дифференциальные выключатели).
Практическое подключение стабилизатора, используемого для централизованной защиты всей домашней сети, рассмотрим на примере разводки с конфигурацией, показанной на рисунке ниже:
В этом случае алгоритм действий следующий:
Выключите электропитание, выключив вводную машину.
Проверьте отсутствие напряжения в щитке, для этого можно использовать либо индикаторную отвертку (рисунок 10), либо мультиметр (рисунок 11). При необходимости вы можете найти подробные инструкции по использованию этих продуктов в Интернете
Использование первого кабеля:
подключить входную клемму L клеммной колодки стабилизатора к выходу УЗО и нагрузок;
соединить входную клемму N клеммной колодки стабилизатора с соответствующим выходным контактом амперметра;
подключить клемму PE клеммы стабилизатора к общей шине заземления распределительного щита.
Использование второго кабеля:
соединить выходные клеммы L и N клеммной колодки стабилизатора с соответствующими входными контактами УЗО;
подключить клемму PE клеммы стабилизатора к общей шине заземления распределительного щита.
Обратите внимание на следующее!
Если клеммная колодка стабилизатора имеет только одну клемму РЕ (рис. 2 и рис
3), а не две (рис. 4), то к этой клемме подключаются заземляющие жилы как первого, так и второго кабеля.
Убедитесь, что каждый проводник надежно закреплен и проложен к соответствующей клемме, разъему или шине.
Схема правильно выполненного подключения электропроводки текущей конфигурации представлена ниже:
Обратите внимание на следующее! При отсутствии УЗО или дополнительного автоматического выключателя допускается питание стабилизатора сразу от амперметра и подключение непосредственно к нагрузкам. Выключатели нагрузки обычно комбинируют с кулачковой шиной или кабельными перемычками, реже с применением распределительных блоков (кросс-модулей)
В первом и втором случаях питание от стабилизатора должно подаваться на ближайший автоматический выключатель, в третьем — на шину кросс-модуля. Однако более правильным решением в этом случае будет реконструкция электропроводки и установка всех необходимых защитных устройств
Обратите внимание на следующее!
Перед подключением стабилизатора ознакомьтесь с инструкцией по эксплуатации устройства и при монтажных работах соблюдайте все требования и указания, установленные производителем! Вышеприведенный алгоритм примерный — схема подключения может варьироваться в зависимости от конфигурации проводов и распределительных щитов в месте установки стабилизатора! Обратите внимание на следующее!
При возникновении проблем или вопросов обращайтесь к профессиональному электрику или в службу технической поддержки производителя!
Разбираем возможные проблемы с автономным питанием от генераторов, их причины и способы устранения с помощью стабилизаторов.
Часто причиной неисправности насоса являются перепады напряжения. Чтобы этого избежать, необходимо установить стабилизатор напряжения.
Как подключить стабилизатор напряжения для дома
Подключение напольного однофазного стабилизатора напряжения для дома заключается в правильной коммутации проводов “фазы” и “ноля” на клеммных колодках прибора.
Рассмотрим процесс подключения стабилизатора напряжения на примере однофазных бытовых стабилизаторов напряжения Норма М
. Подключение стабилизаторов напряжения различных производителей однофазного типа проводится аналогично. Монтаж трехфазных стабилизаторов напряжения более сложный, но теоретически представляет собой монтаж трех однофазных стабилизаторов напряжения.
Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети
квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.
Откройте клеммную коробку стабилизатора напряжения и Вы получите возможность доступа к монтажным винтам. Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ
кабель винтами.
Для подключения стабилизатора напряжения необходимо подсоединить три провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения. Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
Запомните, что КАЧЕСТВЕННЫЙ
контакт на клеммнике имеет самое важное значение – плотно зажмите винты, и перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ
А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу.
Затем нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
Переключите автоматический выключатель СЕТЬ
в положение ВКЛ
. Прибор запускается в работу.
Установка стабилизатора напряжения завершена, если не учитывать подключение проводов от электрического счетчика, установку защитных коробов. Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого охлаждения. Категорически запрещается устанавливать стабилизаторы напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.
Самопроизвольное срабатывание
Иногда оператор, под которым можно понимать любого человека, обслуживающего электроустановку, например, домохозяйку, работающую со стиральной машиной, не может понять, почему срабатывает узо. Если это происходит редко, то обычно устройство просто включают и работают дальше. Однако, иногда дело доходит до того, что узо не включается вообще. Стоит рассмотреть оба случая по отдельности.
Прежде всего, исключим механические поломки. В случаях сомнений можно просто заменить устройство на аналогичное. Если после этого дефект пропадает, или прежнее имело явные признаки неполадок: шатается рычаг выключателя, что-то гремит внутри при потряхивании прибора, имеются трещины, признаки ударов, падения и т. д. то все становится ясно. Но если проблемы остаются, то тогда возвращаемся к двум первоначальным ситуациям.
Редкие или более-менее регулярные отключения могут быть обусловлены плохим качеством энергии. Это означает, что ток в цепи отличается от синусоидального или имеет постоянную составляющую. В этом случае сердечник дифференциального трансформатора может иметь колебания магнитного потока и наводить заметные импульсы в сигнальной обмотке. Особенно заметно влияют нечетные гармоники тока.
К нелинейным искажениям тока приводят импульсные источники питания, получившие огромное распространение. Далеко не все они имеют хорошие фильтры и корректоры мощности либо могут их вообще не иметь. Особенно заметный вклад в нестабильность УЗО вносят мощные импульсные источники питания, такие как сварочные инверторы или частотные преобразователи для электродвигателей, тиристорные преобразователи, электронные балласты люминесцентного освещения и т. п.
В бытовых условиях перечисленные выше причины срабатывания УЗО встречаются редко, так как в электросети отсутствуют сильные источники помех. В бытовых условиях устройства защитного отключения наиболее часто срабатывают при включении стиральной машины. А также часто стиральная машина выбивает устройство спустя некоторое время после начала работы. Это происходит без всяких видимых пропаданий света, и при любой нагрузке на машину. В этом случае, с очень большой долей вероятности, почти наверняка можно предположить неисправность изоляции в стиральной машине: двигатель, провода, тэн (трубчаты электрический нагреватель) водонагревателя. Наличие влаги (подтеканий), и особенно растворов моющих средств – прекрасного электропроводника! – как ничто другое способствует появлению токов утечки.
УЗО может отключаться также по причине сырости при установке вне помещений или в помещениях с влажным воздухом. Если заедает кнопка «Тест» устройство тоже отключится и это может вводить в заблуждение людей, незнакомых с тем как оно работает. В некоторых случаях емкостная утечка на землю оказывается достаточной, для того чтобы включился электромагнит в УЗО, хотя электроустановка показывает хорошее сопротивление изоляции.
Выбор схемы включения
На практике применяют разные инженерные решения. В частности, для подключения светодиодных светильников производители предлагают импульсные источники питания. Эти устройства выполняют свои функции с помощью частотного преобразования и модуляции сигнала. Для управления ключом устанавливают микросхемы. Для дозированного накопления энергии используют дроссель.
Импульсный стабилизатор тока
Для упрощения в данной статье рассмотрена линейная стабилизация. Устройства, созданные по этой схеме, не создают сильные электромагнитные помехи. В этом – главное отличие от импульсных аналогов.
