Подключение двойного выключателя: нормы и схемы, инструктаж по монтажу

Схема подключения

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки

Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

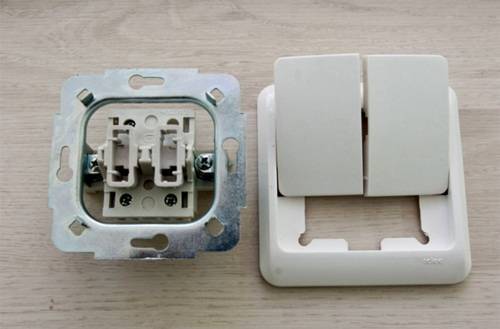

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

один входящий, который должен соединяться проводом с источником питания;
два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

обесточивание помещения; важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток; проводится установка источников света и проведение проводов к выключателю; выключатели считаются навесными, так как крепятся на стены

При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки

Чтобы в них лучше разобраться, следует посмотреть в щиток; проводится установка источников света и проведение проводов к выключателю; выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

при монтаже проверяйте отдельные кабели; фаза- это один провод, его можно проверить с помощью индикаторной отвертки; перед креплением важно проверить работоспособность конструкции. Вариант применения переходного механизма

Вариант применения переходного механизма

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

Последовательность подключения:

От распределительного щита к коробке прокладывают кабель.
Жилу с фазой подключают к выходу коммутирующего устройства.
Синий провод подсоединяют к шине нуля.
Коробку закрывают заглушкой.
На клеммах переключателя закрепляют провода.
На прежнее место устанавливают клавишу в подрозетнике.

Подключение двухклавишного выключателя

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

https://youtube.com/watch?v=r1XosmC76kA

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

Как устроен двойной выключатель?

Ни одно устройство правильно не подключить, не изучив предварительно его «начинку» и принцип работы. В этом смысле выключатели не представляют особой сложности.

Устройство двухклавишных моделей повторяет конструкцию одноклавишников, но отличается количеством клемм и принципом подключения. Внешнее различие отражено в названии модели – она имеет две раздельные клавиши, каждая из которых управляет электрическим контуром.

Выключатель можно разделить на две части: внешнюю и внутреннюю. Первая состоит из декоративной рамки и клавиш – основного инструмента управления источниками света. Они одновременно защищают рабочие элементы. Вторая – это внутренний механизм с клеммами

При изготовлении устройств используют металлические и пластиковые детали. В частности, для контактов применяют токопроводящие металлы – сталь и медь.

Чтобы лучше рассмотреть отдельные элементы выключателя, разберемся, как происходит разборка и подключение.

из Чаще всего наружные детали выполнены из пластика – безопасного материала, не проводящего электричество. При демонтаже или разборке они снимаются первыми, а при монтаже фиксируются, напротив, в последнюю очередь Механизм закреплен на металлической рамке и представляет собой объемный модуль с несколькими клеммами, а иногда и кнопками. На верхнюю панель нанесена маркировка, обозначающая возможность подключения различных проводов Если механизм заключается в подрозетник, то для крепления обычно применяют или распорные лапки, находящиеся с двух сторон, или специальные отверстия, которые при установке позволяют выравнивать корпус прибора Главные элементы механизма – контакты, которые служат для фиксации проводов. С одной стороны подключаются подходящие провода, с другой – отходящие. Контакты бывают самозажимными, действующими за счет пружинки, и винтовыми Декоративная часть – рамка и клавишиВнутренняя часть выключателя – механизмКрепежные лапки или винтыКонтакты со схемами подключения

Условные обозначения, для которых используются цифры и латинские буквы, на разных моделях могут отличаться. Например, L может обозначать общую питающую фазу, тогда как цифры 1,2 – отходящие фазы. Также для обозначения входа-выхода могут использоваться стрелочки.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Выводы и полезное видео по теме

Интересная информация о способах соединения проводов, установке выключателя, подключении приборов пополнит ваши знания о домашнем электромонтаже.

Нюансы подключения электроприбора с подсветкой:

Подробно о соединении проводов в распредкоробке:

Подключение люстры с применением пайки:

От выбора места до подключения к автомату:

Имея опыт работы с электропроводкой, вы легко справитесь и с монтажом двухклавишного выключателя – главное, не ошибиться с выбором схемы и протянуть надежные провода. Однако при возникновении сомнений относительно подключения или соединения жил, лучше обратиться за помощью к профессиональному электрику или все действия выполнять под его контролем.
