Как правильно подключить выключатель света

Подготовительные работы и выбор места установки

Установка одноклавишного выключателя начинается с выбора расположения самого коммутационного прибора, распаечной коробки и светильника. Руководствоваться надо схемой, приведенной выше.

Практическая схема соединений.

На практике она реализуется так:

  • кабель от автомата в распредщите с жилами L, N, PE (в системе TN-C защитного проводника может не быть) подходит к распредкоробке;
  • такой же кабель уходит к светильнику;
  • в разрыв фазного провода включается двухжильный кабель для подключения выключателя.

Важно! Существует мнение, что для подключения выключателя надо также прокладывать кабель из трех жил. Один проводник не будет задействован, но он может пригодиться при модернизации системы в дальнейшем (установке проходного или реверсивного аппарата)

подключение не зависит от фазировки

Обычно для обустройства освещения выбирается кабель с медными жилами сечением 1,5 кв.мм. Кабели, пригодные для монтажа, можно выбрать из таблицы.

КабельКоличество жилДополнительные свойства
ВВГп 2х1,52Плоский
ВВГп – НГ 2х1,52Плоский, негорючий
ВВГ 3х1,53
NYY-J 3х1,53Негорючий
ВВГ – НГ- Ls 3х1,53Негорючий с низким выделением дыма

Правила устройства электроустановок места установки бытовых выключателей строго не регламентируют. Точно задано только расстояние до газовых труб. Оно должно быть не менее 0,5 м. Рекомендуется лишь устанавливать аппараты на высоте 1 м. Исключение – детские учреждения. Там коммутационные элементы должны быть смонтированы вне досягаемости детей – 1,8 м, и на этот счет Правила строги. В остальном можно руководствоваться принципами безопасности и удобства. Также надо определить тип проводки (скрытая или открытая) и при выборе места монтажа прибора и распредкоробки учитывать удобство и возможность прокладки кабельной продукции.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Советы электрика

Принцип присоединения одноклавишного коммутационного элемента в сеть достаточно легкая, поскольку само устройство считается простейшим элементом. Выключатель предназначен для управления освещением квартиры.

Периодически подобные элементы ломаются, тогда приходиться их заменять на новые либо ремонтировать сломанные. Здесь требуются специфические знания и практические навыки.

Одноклавишный элемент включается последовательно в фазу электросети. Выключатель можно включить и в другую линию (нулевку), однако такое соединение:

  • Противоречит существующим правилам ПУЭ.
  • Небезопасно при обслуживании электрических устройств.

Опасность заключается в том, что при подключении в нулевую линию все присоединенные узлы потребителя электроэнергии подпадают под напряжение. Это относится и к приборам, находящимся в выключенном состоянии. При соприкосновении с электрическим аппаратом человека поражает ток. Поэтому подобное соединение выключателя недопустимо.

До начала любых электромонтажных работы, связанных с подключением к сети:

Сначала надо обесточить проводку.

Для этого отключается вводной автомат.

Предусматриваются меры безопасности, исключающие доступ к щиту.

Это нужно для того, чтобы исключить случайное включение рубильника, подающего напряжение. Особенно это актуально, когда электрощит располагается на лестничной площадке многоэтажного дома, либо на улице.

Для установки и присоединения одноклавишного выключателя потребуются:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изоляционная лента ПВХ.

Для подключения осветительного прибора к электрической линии с использованием одноклавишного выключателя применяется распределительная коробка. В нем производятся коммутационные работы с 6-ю линиями:

  • по 2-м проходит напряжение;
  • 2 из них идут к осветительному прибору;
  • 2 остальных – к выключателю.

Такая схема упрощает электромонтажные работы.

Выключатели света с одной клавишей

Важно! Прежде чем выполнять работы по монтажу и подключению, обязательно отключите напряжение в распределительной коробке, после этого индикаторной отвёрткой проверьте, не приходит ли ток к месту выполнения работ. Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод

Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам

Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод. Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам.

Освещение используется в самых различных помещениях и условиях. Применяются различные типы источников света. Поэтому существуют и самые разнообразные типы элементов для коммутации. Одинарный выключатель — это самый простой тип, но разобравшись с ним, вы сможете подключать и более сложные элементы.

Если рассматривать выключатель как элемент электрической схемы, то это размыкающийся контакт, который имеет всего два разъёма для подключения. Чаще всего это винтовые соединения, то есть подключаемые провода зажимаются винтами при помощи отвёртки. Ещё могут встретиться самозажимающиеся разъёмы. Для подключения к ним нужно зачистить проводник от изоляции и вставить его до упора в соответствующее отверстие.

По способу монтажа они делятся на две группы:

  • наружные;
  • внутренние.

Наружный одноклавишный выключатель устанавливается непосредственно на поверхность стены, а внутренний — в специальную монтажную коробку, расположенную внутри стены.

Как лучше установить выключатель света? Здесь однозначного ответа нет, потому что у каждого способа установки свои преимущества.

Лучше, если все элементы будут установлены внутрь стены, так как в этом случае токопроводящие части будут скрыты и защищены от повреждения, что защитит вас от поражения электрическим током. Но для этого необходимо пробивать в стене пути для прокладки проводов, углубления для установки монтажных и соединительных коробок и затем заново штукатурить стены.

Все эти работы весьма трудоёмки и не требуются в случае наружного монтажа, когда все элементы крепятся к поверхности стены, а кабеля можно спрятать в специальном коробе или защитной гофрированной трубке.

Предлагаем Вашему вниманию познавательную статью об устройстве и принципе работы симистора.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.


Вид соединений для подключения светильников Источник asutpp.ru

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

  1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
  2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
  3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Как подключить выключатель от розетки

В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.

  1. Последнюю нужно для начала разобрать. А именно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, с помощью которых розетка крепится в стакане, и вытащить наружу основу.
  2. Далее нужно подсоединить фазовый провод к соответствующему входу розетки. Получится параллельное подключение.
  3. Второй конец фазового провода надо завести в соответствующий вход выключателя. Из второго контакта этого прибора выйдет провод для питания светильника. При этом ноль от освещающего аппарата также можно подвести к розетке или сразу к коробке.

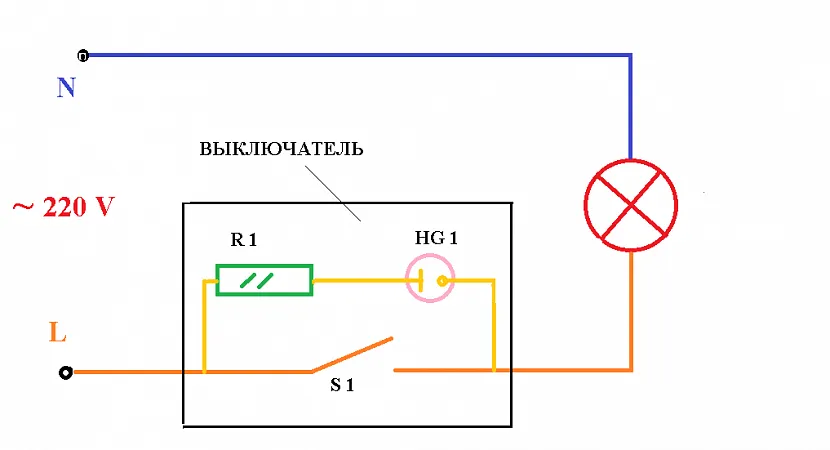

Подсоединение одноклавишного коммутационного устройства, оснащенного подсветкой

Специфическая особенность действия подобных приборов базирована на законах Ома. Он сформирован на том принципе, что, когда соединяются линии параллельно, при этом у приходящих проводов неодинаковое сечение, после подачи напряжения на кабельную линию электрический ток потечет по проводнику, имеющему самое наименьшее сопротивление.

Зависит от выбранного источника освещения: для подключения светодиодной лампы или неонового светильника требуется выбрать схему подсоединения, которая характеризуется повышенным сопротивлением. Такую специфику линии создает ограничительный резистор.


Отключение подсветки в однофазном выключателе Источник evrikann.ru

При отключении коммутационного устройства от электрической сети, светильник становится простой проводниковой линией, пропускающей через себя незначительный ток, которого хватает, чтобы подсветка работала. В лампочках Ильича встроенная спиралька при низком напряжении слабо нагревается.

Однако с экономичными газоразрядными лампами с люминофором и светодиодными осветительными приборами дело обстоит по-другому. В них схема управления стартует даже при наличии мизерном электротока в электрической сети и его хватает для включения светящегося элемента на выключателях с подсветкой.

В том случае, когда такая ситуация потребителя не сильно волнует, теряет актуальность обсуждаемого обстоятельства. Схема подключения выключателей с подсветкой самая простая, никаким образом не отличается от других разновидностей. Правда существуют 2 момента, касающиеся режимов индикации и подсвечивания в ночное время:

Индикатор может светиться при выключенном состоянии лампы.

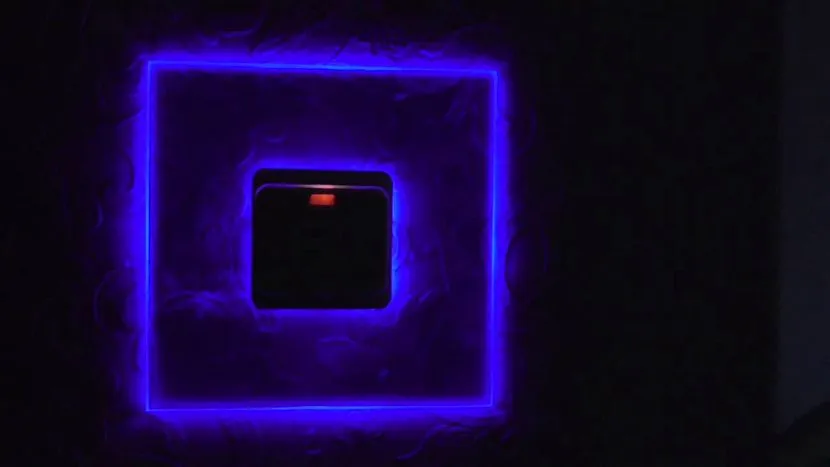

Подсветка выключателя светится ночьюИсточник yandex.ru

Индикация демонстрирует состояние включенного света.

Этот вариант удобен для организации системы освещения кладовки, туалета и ванной комнаты. Поможет исключить случаи, когда светильники остаются не выключенными.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Правила безопасности

В работе связанной с электрикой, всегда нужно придерживаться правил безопасности, поскольку от этого будет зависеть жизнь человека.

  • по правилам, выключатель всегда разрывает фазу. В противном случае при замене лампочки, даже отключив переключатель, человек может быть поражен током;
  • потенциал фазы следует подводить на центральный удаленный контакт патрона. Это обезопасит работу в случае, если забыли отключить напряжение;
  • нужно следить за качеством соединения проводов. В случае неплотного скручивания, провода со временем окисляться под действием воздуха и покроются оксидной пленкой. Такая пленка увеличивает сопротивление контакта, в силу чего ухудшается прохождение тока. При этом усиливается нагрев и разрушается изоляция и повышается возможность возгорания;
  • перед установкой аппаратов, щитков и другого оборудования, следует проверить прочность закрепления конструкций, на которых будет производиться монтаж.

При выборе переключателя, не следует останавливать свой выбор на самых дешевых китайских устройствах. Они быстро выходят из строя и требуют постоянной замены. Лучше воспользоваться приборами legrand, которые отличаются долговечностью и надежностью. В случае, если возникают сомнения в том, что удастся правильно подключить выключатель самостоятельно, лучше воспользоваться услугами профессионального электрика.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

  1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
  2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Схема подключения одноклавишного выключателя

Чтобы обозначить планируемые каналы для проводки, надо знать принцип монтажа выключателя. Схема его подключения не представляет особой сложности. Первое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно коричневого или белого цвета). Это делается в целях безопасности, чтобы лишний раз не ударило током.

  1. «Фаза» выводится из электрической коробки от подъездного кабеля и подводится к месту монтажа выключателя.
  2. Одновременно «ноль» из разводки протягивается напрямую к месту расположения светильника (это всегда провод синего цвета).
  3. От планируемого гнезда для одноклавишного выключателя отводится фазовый провод к той же точке подвески люстры или иного осветительного прибора.
  4. После выключателя фазовый провод можно снова завести в коробку и уже оттуда вести его к светильнику вместе с остальными, но никакой необходимости в этом нет, легче сразу протянуть линию к осветительному прибору.

Изучив схему монтажа, чертим линии прокладки кабелей наиболее удобным способом и начинаем готовиться к работам.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

Перед проведением каких-либо работ
, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.

Отсутствие инструкций или условных обозначений на механизме
может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.

Тестирование проводников
не получится провести, если на них не будет подано напряжение

Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Одноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома.

Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы.

В нашей статье вы найдете ответы на свои вопросы, схему и видео-рекомендации по подключению одноклавишного выключателя.

Выключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник
. Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.

Выключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ
, а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.

Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током
.

Для подключения осветительной лампы к сети с использованием обычно используется , в которой производится коммутация. При этом к ней подходит 6 электрических линий
– по двум подается напряжение, две идут к лампе и две идут к выключателю.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

  • установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
  • доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
  • выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
