В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

1. Устройство ТВ-кабеля RG-6U

Телевизионный кабель состоит из 4-х частей (см. фото ниже):

1. ПВХ оболочка
2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

4. Закрываем крышку и закручиваем оба болта:

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

6. Устанавливаем пластиковый корпус ТВ-розетки

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

• Незначительное затухание сигнала.
• Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
• Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
• Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

• одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
• проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
• конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Тв розетка – советы по выбору, схемы подключения и идеи по размещению (105 фото)

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один.

Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка.

Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

• Виды тв розеток представлены, следующими вариантами:
• Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

• При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
• Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
• Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
• Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

• Накладыющаяся
• Закрытый монтаж
• Проходная

Далее понадобятся рабочие инструменты для монтажа:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора:

• По габаритам прибора проделывается отверстие в стене.
• Непосредственно сама установка и фиксирование устройства.
• Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
• Закрепляем все с помощью винта.
• Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

Виды телевизионных розеток

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

В этом устройстве сигнал разделяется на необходимое количество без потери его качества.

К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.

Одни способны пропускать напряжение усилителя, вторые на это не способны.

Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.

Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.

Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.

Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.

В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже

Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. Проходная розетка тв: как выполняется установка) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

• Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
• У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

• Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
• А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
• Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Виды ТВ розеток

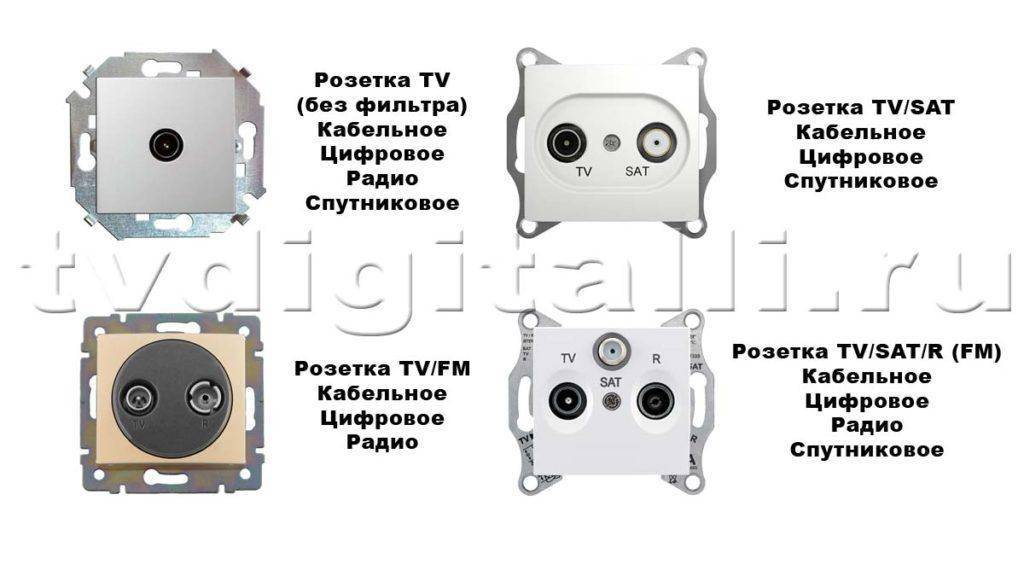

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

• Для приёма спутникового вещания необходима модель с маркировкой SAT.
• Для приема радио маркировка FM.
• Для аналогового, кабельного и цифрового сигнала маркировка TV.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Виды телевизионных розеток

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Подключение ТВ-розетки

Для начала нужно определиться, каким способом будет выполнена прокладка кабеля. Закрытым – внутри стены, или открытым – по стенам в кабель-канале. От этого же будет зависеть и выбор розетки: внутренняя или внешняя.

Но при этом рекомендуется не прокладывать антенный кабель рядом с электрическим. Необходимо выдержать расстояние между ними хотя бы 3 см. И хотя современные телевизоры отсекают посторонние шумы от ТВ-сигнала, но лучше все-таки последовать этой рекомендации.

Для подсоединения ТВ-розетки нужно сделать следующее:

1. Просверлить в стене отверстие для установки подрозетника.
2. Вставить подрозетник в отверстие и высунуть из него кабель на расстояние в 15 см.
3. Кабель необходимо очистить. Медная жила должна выходить из изоляции на 6 мм, экранирующая жила на расстоянии в 12 мм.
4. Разобрать ТВ-розетку и вставить кабель по указанной на нем стрелке.
5. Фиксируется кабель с помощью винта, который прижимает его к розетке.
6. До окончания сборки розетки нужно проверить все соединения тестером. Это поможет избежать короткого замыкания.
7. Собрать розетку. При этом стоит избегать сильного перегиба кабеля, чтобы не повредить его.

Типы ТВ розеток и схемы их применения

Чтобы разобраться в функциях установки ТВ-розеток, а также понять, где какой тип используется, следует рассмотреть не только их конструкцию, но и схемы подключения. На самом деле для проведения ТВ-сигнала в зависимости от частоты используются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем с отличий, которые имеют разъемы телевизора. Это различие связано с различным использованием, о котором мы поговорим ниже.

Так:

• Начнем с самой простой телевизионной розетки. Этот разъем представляет собой просто штырьковое соединение, которое позволяет подключить антенный кабель телевизора к разъему. По инструкции производственных объектов уровень падения сигнала на них не превышает 1 — 2 дБ, что обусловлено только переходным сопротивлением контактных соединений.
• Клеммный контакт в этом плане намного сложнее. Помимо прямого контактного соединения, он содержит специальную схему, предназначенную для гашения отраженного сигнала.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телесигнал, но и часть отдает в сеть. Часть, которую он дает, называется отраженным сигналом. Мощность отраженного сигнала не так велика по сравнению с основным сигналом, но в сумме от нескольких телевизоров это может вызвать значительные помехи.

Непрерывная телевизионная розетка

Так:

1. Вы можете увидеть отраженный сигнал на другом телевизоре как помеху или как наложение. А чтобы этого избежать, используется специальная схема, ослабляющая отраженный сигнал.
2. В результате клеммный контакт, кроме потерь 1 — 2 дБ, вызванных коммутационными резисторами, имеет еще и потери от 8 до 15 дБ, вызванные работой этого фильтра.

Телевизионная розетка как подключить телевизор. Подключение телевизора к розетке. Установка защиты от помех

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке

Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про )

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего . Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.
