Подключение УЗО в квартире
Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.
Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.
Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.
- Помните, что:
- Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
- Потенциально опасные потребители должны быть защищены отдельными УЗО.
- Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
- Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.
Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»
Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.
Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.
Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.
- В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
- «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
- Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?
Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.
В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.
В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.
Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.
https://youtube.com/watch?v=BqzJmxvtRfo
Схема подключения УЗО
Началом распределения электрической сети выступает вводный автоматический выключатель. Выполняется установка двухполюсного ВА на 40 Ампер при максимальной нагрузке 8,8 кВт. Далее контакты фазы и ноль направляются в электрический счетчик. Данная схема предусматривает установку электрического счетчика на 5-60 Ампер. Остальные контакты выводятся к нагрузке. При планировании установки противопожарного УЗО выбираем номинал 300 мА / 50Ампер. Таким образом величина протекания силы тока по противопожарному обязана пребывать на ступень выше того номинала, который имеет вводный автоматический выключатель.
Обратите внимание, и на схему подключение трехфазного узо:
Следует отметить, что противопожарное не способно защитить человека от удара током. Однако оно предохраняет электропроводку постройки с чувствительностью утечки электротока в 300мА, что предполагает грубую отсечку. В результате будет предупреждено короткое замыкание и возможное возгорание путем обесточивания всего объекта до момента устранения утечки тока.
Принцип построения схемы подключения УЗО
Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. По мнению профессионалов — электриков вероятным местом подключения узо в жилой квартире либо загородном доме считается точка в непосредственной близости от источника электроэнергии. Для квалифицированной работы данные устройство используют одновременно с автоматическими выключателями, устанавливая последовательно. Монтаж сети электрического тока выполняется по двум схемам.
- Схема 1. При желании подключить одно защитное устройство на общую линию электроэнергии, негативный момент в данной ситуации — отключение сети при создании аварийной ситуации на одном из участков. В этом случае поиск поврежденной зоны затянется на длительное время.
- Схема 2. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. В оставшуюся однофазную сеть электроэнергия продолжает поступать, все приборы и оборудование продолжат функционировать в привычном режиме. Эта схема требует увеличения финансовых затрат, но эти затраты неоспоримо оправданы.
Типы ВДТ по принципу срабатывания
По принципу срабатывания УЗО подразделяют на электронные и электромеханические. Электронные УЗО на порядок дешевле, чем электромеханические УЗО. Это объясняется его меньшей надежностью и дешевизной производства. Электронное УЗО «питается» от сети, и работа электронного УЗО зависит от параметров и качества этой самой электросети.
Приведу такой пример, у нас отгорел ноль в этажном щитке, соответственно пропадет питание электронного УЗО и оно не будет работать. И если в этом время произойдет замыкание фазы на корпус прибора, а человек его коснется, то электронное УЗО не сработает, т.к. оно просто напросто не работает, нет питания электроники из-за обрыва нуля. Или если по-простому электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может отказать в любой момент. Поэтому электромеханическое УЗО, которое не зависит от состояния сети, намного надежнее, чем электронное УЗО.
В основе принципа действия лежит сравнение входящего и выходящего тока УЗО обычного дифференциального трансформатора тока, и если ток не равен и больше уставки (номинальный отключающий ток УЗО в мА), как уже указывалось выше, то УЗО отключается.

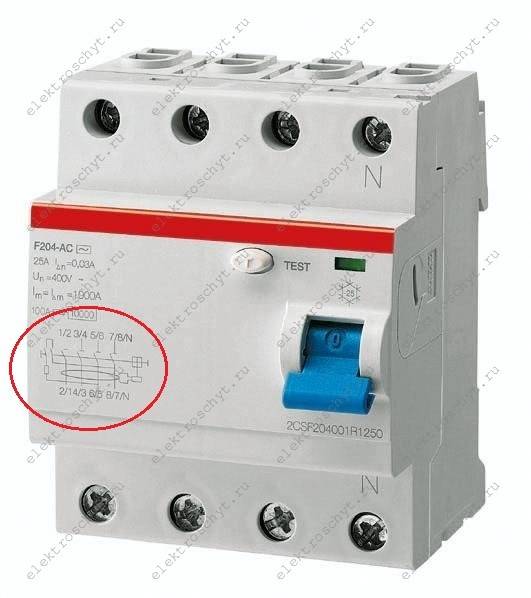

По этим схемам можно определить, электронное УЗО или электромеханическое, схемы наносят на корпуса УЗО.
Известные производители, такие как ABB, Шнайдер Электрик, Хагер или Легранд не производят электронных УЗО, только электромеханические УЗО. Я ставлю в свои электрощиты электромеханические УЗО.

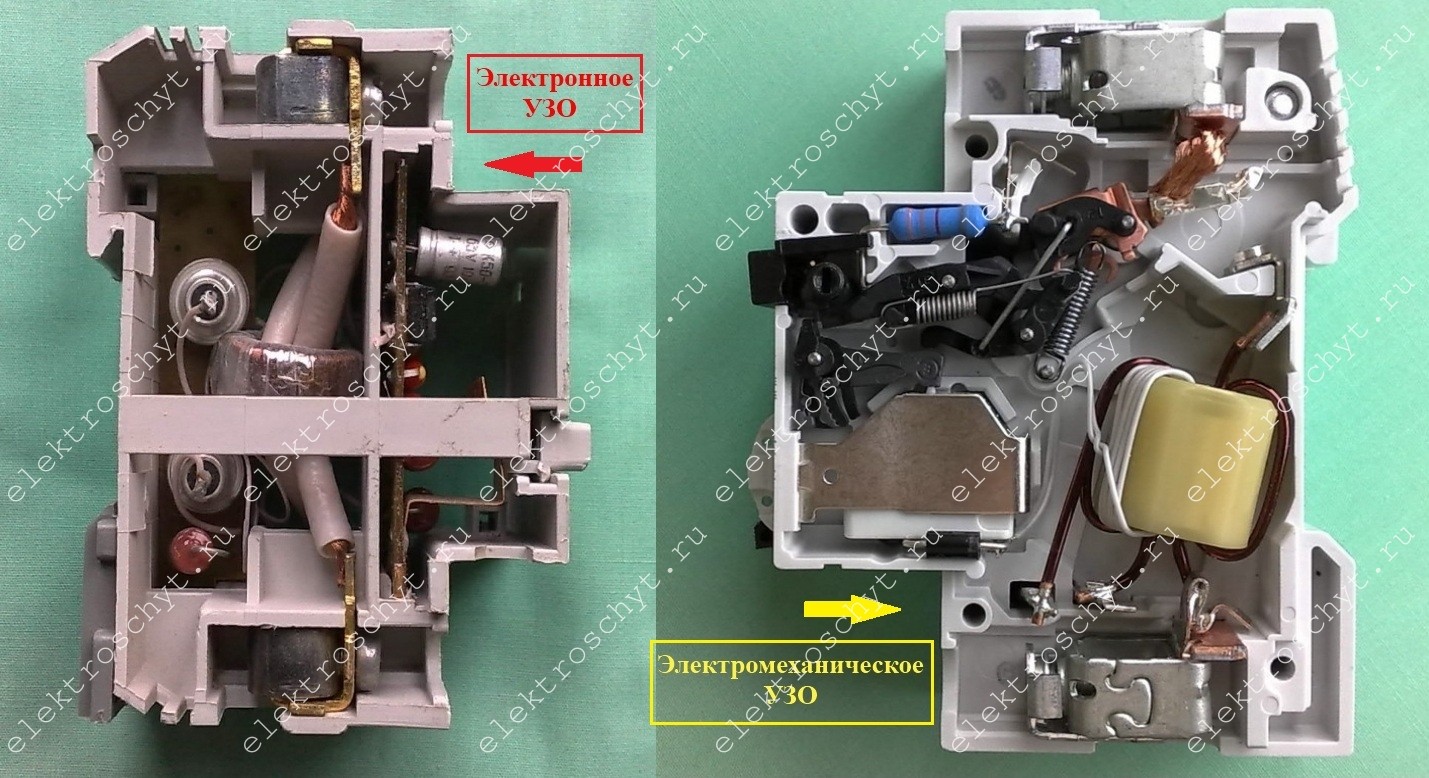

Для сравнения электронного и электромеханического УЗО предлагаю фото с их “внутренностями”. Я бы выложил электронное УЗО, какого-либо известного бренда, а не китайского, но, как писал выше, АББ, Шнайдер Электрик, Легранд и другие серьезные производители, не выпускают электронных УЗО.
Схема подключения УЗО
Рассмотрим способы установки УЗО в различных сетях.
Однофазная сеть
В таких сетях чаще всего устанавливают однополюсные УЗО.
В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей
В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:
- в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
- если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.
На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.
Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.
Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.
Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.
В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).
Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.
Проводники заземления выводятся на шину РЕ (поз. 19).
Видео: как правильно подключить УЗО
Трёхфазная сеть
В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.
Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.
Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство
УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.
Чем отличается УЗИ сосудов от дуплексного сканирования?
УЗИ сосудов и дуплексное сканирование — это два разных метода исследования сосудистой системы.
УЗИ сосудов используется для оценки структуры и функции крупных сосудов (артерий и вен), которые находятся ближе к поверхности тела. Во время исследования на кожу наносится гель, после чего проводится сканирование датчиком, который высылает звуковые волны и получает отраженные от тканей эхо-сигналы. Полученные данные обрабатываются компьютером, и на экране виден двухмерный или трехмерный образ сосудов.
Дуплексное сканирование также используется для изучения кровеносных сосудов, но оно позволяет получить более подробную информацию о структуре и функции кровеносных сосудов, включая скорость кровотока, расположение препятствий, места сужения и т.д. В этом исследовании применяются как УЗИ, так и допплерография, которая измеряет скорость кровотока в сосудах. Результаты отображаются на экране в виде двухмерной или трехмерной картинки сосудов.
Таким образом, дуплексное сканирование включает в себя УЗИ, но также использует другие методы, чтобы получить более детальную информацию о состоянии кровеносных сосудов.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?

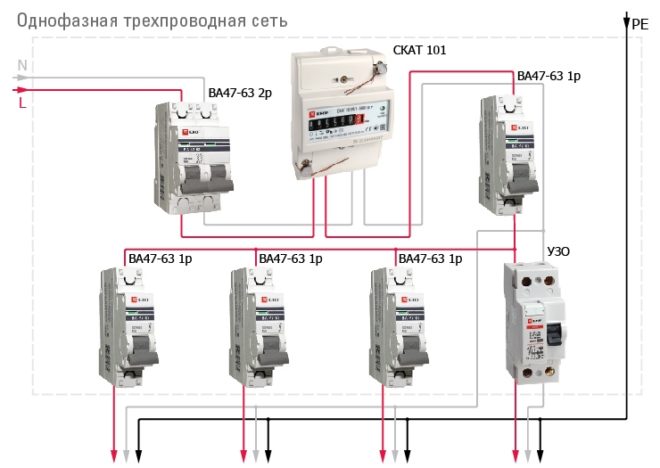

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://www.youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Типы УЗО АС, А, В
В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:
УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.
УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом
УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.
ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.
Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.
УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
Щиток электрический под счетчик и автоматы: выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
Как работает УЗО
УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:
- Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
- Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.
Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.
УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.
