Подключение светодиода к сети 220 Вольт

Как подключить светодиод

Обеспечение работоспособности излучающих свет диодов, предполагает не только наличие источника питания, но и строгого соблюдения схемы подключения.

К 1,5 В

Показатели рабочего напряжения светоизлучающих диодов, как правило, превышают 1,5 В, поэтому сверх яркие светодиоды нуждаются в источнике питания не менее 3,2-3,4 В. При подключении применяется преобразователь напряжения в виде блокинг-генератора на резисторе, транзисторе и трансформаторе.

Запитываем светодиод к 1,5 ватт

Использование упрощенной схемы, лишенной стабилизатора, позволяет обеспечивать непрерывную работоспособность светоизлучающих диодов до снижения напряжения в элементе питания до показателей 0,8 В.

К 5 В

Подключение светодиода к элементу питания с номинальными токовыми показателями на уровне 5 В предполагает подсоединение резистора, имеющего сопротивление в пределах 100-200 Ом.

Параллельное подключение светодиодов

Если подключение в 5 вольт необходимо для установки пары диодов, то в электрическую цепь последовательным способом включается резистор ограничительного типа с сопротивлением не более 100 Ом.

К 9 В

Батарейка типа «Крона» обладает относительно небольшой емкостью, поэтому такой источник питания очень редко применяется для подключения достаточно мощных светодиодов. Согласно максимальному току, не превышающему 30-40 мА, чаще всего осуществляется последовательное подсоединение трёх светоизлучающих диодов, имеющих рабочий ток 20 мА.

К 12 В

Стандартный алгоритм подключения диодов к элементу питания на 12 В включает в себя определение типа блока, нахождение номинального тока, напряжения и потребляемой мощности, а также подсоединение к выводам с обязательным соблюдением полярности. В этом случае резистор размещается на любом участке электрической цепи.

Контакты на участках подсоединения излучающих свет диодов надежно запаиваются, а после штатной проверки работоспособности — изолируются специальной лентой.

К 220 В

При использовании источников питания 220 В, в обязательном порядке ограничивается ток, который будет протекать через световой диод, что предотвратит перегрев и выход светоизлучающего прибора из строя. Также необходимо понизить уровень обратного светодиодного напряжения с целью предупреждения пробоя.

Схема подключения светодиодов к 220 вольт

Ограничение уровня тока в условиях переменного напряжения осуществляется резисторами, конденсаторами или катушками индуктивности. Питание диода при постоянном напряжении предполагает использование исключительно резисторов.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

  • последовательное подключение;
  • параллельное;
  • лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Принцип понижения напряжения питания для светодиода

 Для питания низковольтной нагрузки может быть выбрана два пути питания. Первый, это так скажем классический вариант, когда питание снижается за счет резистора. Второй, вариант, который часто используется для зарядных устройств, это гасящий конденсатор. В этом случае напряжение и ток идут словно импульсами, и эти самые импульсы и должны быть точно подобраны, дабы светодиод, нагрузка не сгорела. Здесь необходимо более детальный расчет чем с резистором. Третий вариант, это комбинированное питание, когда применяется и тот и другой способ понижения напряжения. Что же, теперь обо всех этих вариантах по порядку.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

  1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
  2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

  1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
  2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

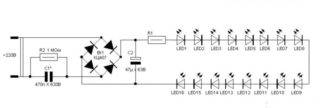

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

  1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
  2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
  3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
  4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Какой резистор использовать?

Чтобы подобрать оптимальное сопротивление резистора, необходимо воспользоваться законом Ома.

R=(Uсети-Uсв.)/Iсв.ном.

Предположим, мы взяли для индикатора красный светодиод с номинальным значением тока 18мА и прямым напряжением 2,0 Вольт.

(311-2)/0,018=17167 Ом=17 кОм

Объясним, откуда взялось число 311. Это пик синусоиды, по которой меняется напряжение в нашей сети. Не вдаваясь в область математики со всеми ее вычислениями, можно просто сказать, что пиковое напряжение составляет 220*√2.

Иногда встречаются схемы, в которых отсутствует выпрямляющий диод. В этом случае сопротивление необходимо увеличить в несколько раз, чтобы сделать ток меньше и обезопасить индикаторную лампочку от перегорания.

Понятия, сокращения, глоссарий.

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом. Параллельное соединение светодиодов В данной ситуации все происходит наоборот.

Разноцветный Разноцветный светодиод — два или больше диода, объединенных в один корпус. Расчет схемы в этом случае производится для каждой последовательной цепи подключения, а при одинаковом количестве светодиодов и их типов в каждой цепи расчет можно сделать один раз для любой последовательной группы светодиодов.

Принципиально не важно, какого цвета будут светодиоды, просто при расчете придется учитывать разные падения напряжений в зависимости от цвета свечения светодиода. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя. Возможна установка эффекта затухания или мерцания излучения

Возможна установка эффекта затухания или мерцания излучения.

Источниками светодиодного питания в условиях токовой стабилизации обеспечиваются постоянные показатели выходного тока в широком диапазоне. Место монтажа ленты очищают, обезжиривают.

Внешний квантовый выход — одна из основных характеристик эффективности светодиода. Другим вариантом будет включение всех светодиодов параллельным подключением, устанавливая 1 резистор, что рассчитан на тройной ток. Падение напряжения на светодиодах разных цветов.

По долговечности, надежности, безопасности они тоже их превзошли. Как включить светодиод в сеть переменного тока Если при подключении LED к источнику постоянного тока электроны движутся лишь в одну сторону и достаточно ограничить ток с помощью резистора, в сети переменного напряжения направление движения электронов постоянно меняется. Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. К 1,5 В Показатели рабочего напряжения светоизлучающих диодов, как правило, превышают 1,5 В, поэтому сверх яркие светодиоды нуждаются в источнике питания не менее 3,,4 В. Тогда входное напряжение придется уменьшить при этом выходной ток не изменится, так и останется мА как был отрегулирован , зачем на 3 светодиода, пусть даже мощных, подавать 50В?

Последовательное подключение

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры. Светодиод припаян к плоскости ленты.

При таком раскладе светодиод будет работать на определенных полуволнах — мигать с частотой 50 Гц. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению деградации. Если же ограничить ток на уровне 10мА, то ти миллиамперные засветятся недостаточно ярко, примерно как в выключателе со светодиодом: ночью видно, днем нет. Чтобы не произошел случайный удар током, следует провести установку разрядного резистора большего номинала, расположив его параллельно конденсатору.Как подключить светодиод к сети 220 Вольт

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

Читать также: Самодельная ленточная пила своими руками чертежи

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

  1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
  2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
  3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
  4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.


Схема последовательного подключения светодиодных светильников

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Установка

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки.Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения, согласно схеме подключения. Они выполняются в нескольких вариантах.

Рассмотрим на схеме как подключить потолочные светильники:

  1. лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль. Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
  2. схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
  3. как подключить светильники на подвесном потолке по схеме с помощью саморезов.Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника. Люстра очень просто крепится — петля вешается на крюк. Крюк нужно установить заранее при прокладке проводки;
  4. следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
