Как подключить розетку с заземлением
Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.
Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.
Провода для установки розетки с заземлением выведены в монтажную коробку
Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).
Так выглядит розетка с заземлением без крышки
Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:
- Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
- Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
- Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.
Как подключить розетку с заземлением: провода подключены
После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.
Что делать, если контура заземления в многоэтажном доме не имеется?
Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.
Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.
Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.
По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.
Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).
После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:
- от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
- ее конец дюбель-гвоздем фиксируют к домовой стене;
- установленная конструкция засыпается землей и трамбуется.
После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.
Как самостоятельно подключить электроплиту?
Как подключить сетевую интернет розетку RJ-45 — схема распиновки
Какие виды систем заземления существуют и что такое защитное заземление?
Как пользоваться и как настроить таймер розетку?
Как подключить двухклавишный выключатель самостоятельно
Как подключить розетку фаркопа к автомобилю: схема розетки прицепа
Надежный способ подключения проводов
- снять напряжение с распределительного щитка, от которого предполагается выполнить подключение;
- вскрыть коробку и определить «фазу», «ноль» и «защиту» согласно цветовой маркировке или по указателю напряжения;
- подсоединить защитный провод к контактной группе розетки;
- подключить «фазу» и «ноль» к силовой контактной группе.
На заключительном этапе выполняется подключение розеточных проводов к кабелям внутри распределительного щитка и изоляция всех соединений.
Самостоятельное подключение мощных электрических установок требует строгого соблюдения очередности всех выполняемых подсоединений.
Установка розетки открытой проводки
Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.
Прокладка проводов и кабелей осуществляется:
- по стеновой или потолочной поверхности;
- с использованием коробов;
- с применением труб;
- внутри электрических наличников;
- внутри плинтусов.
Открытая проводка
Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.
Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.
Выполнение монтажных работ
Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.
Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.
Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.
Порядок ваших действий при монтаже подразетника в бетон:
- Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
- Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
- Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
- Монтаж подразетника, заведение проводов и вмораживание подрозетника.
Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением.
Выполнять свои действия вы должны в следующем порядке.
Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов.
Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания. При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.
Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.
Когда запрещено подключать заземление к розеткам
Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.
Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:
- Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
- Наличие перемычки между нулевой и заземляющей линией.
- Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.
Проводить подключение можно только после устранения дефектов в электропроводке.
Специфика монтажа розетки с заземлением
Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.
Варианты проводки заземления к розетке
- Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
- Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.
Чем отличается обычная розетка от розетки с заземлением
Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.
Надежное подключение проводов
Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.
Монтаж встраиваемой розетки с заземлением
Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:
- зачистите провода, которые подводят электропитание к розетке;
- удалите декоративную крышку;
- ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.
Концы кабеля нужно подготовить перед выполнением подключения
Затем вам необходимо будет выполнить следующие работы:
- Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
- После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
- Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
- После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.
Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.
Заземляющая розетка для открытой проводки
После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.
Розетка с заземлением ip55
Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.
Подключение силовых проводников
Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.
Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.
Процесс установки
Перед работами, связанными с электричеством, питание отключается
Подготовительные работы
- Разбирают розетку, открутив крышку.
- Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
- При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
- Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
- Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
- Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.
Подсоединение кабеля
- С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.

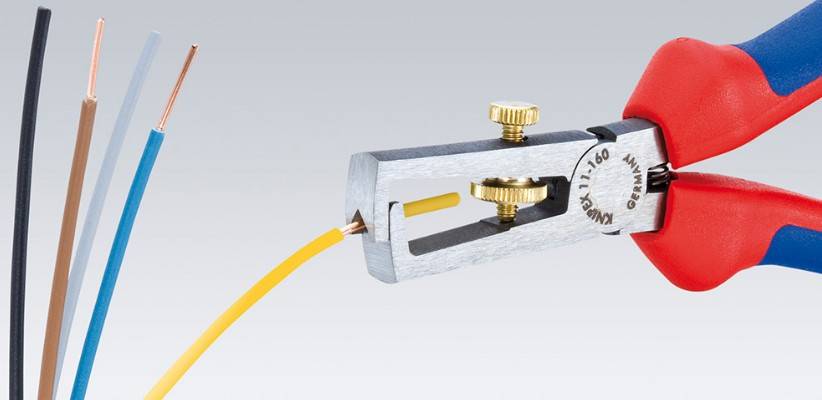

- Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
- Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
- Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
- Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
- Прибор собирают, прикрутив внутреннюю часть к рабочей части.
Подключение кабеля
- Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
- Провода заводят согласно цветовой маркировке.
- Затем прикручивают корпус на место.
На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.
Определяем фазу, ноль и заземление
Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.
В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.
Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.
Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.
Определение фазы индикаторной отверткой
Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.
1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.
2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.
3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.
4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.
Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.
Определение фазы мультиметром
Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.
Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.
Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.
1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.
2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.
3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.
4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.
Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.
Подготовительные роботы
Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.
Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.
Итак:
- Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
- Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
- А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.
Контактная поверхность розетки
- Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
- Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
- В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.
Таблица возможных номинальных мощностей различных электроприборов
- Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
- Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
- Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.
Влагозащищенная розетка открытого исполнения
- Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
- Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
- Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
- Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
- А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.
Таблица выбора сечения проводов
Как проверить заземление в розетке
Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.
Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.
Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.
Перед тем, как подключить электросчетчик, необходимо определиться с типом измерительного оборудования, которое подходит для домашней электросети. Потом проводить установку согласно соответствующей схемы.
Порядок монтажных работ для подключения однофазного счетчика можно изучить здесь, а про трехфазный — расскажет эта статья.
После определения фазы можно приступать к основным измерениям.
Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.
Отсутствие напряжения может указывать на следующее:
- между фазой и нейтралью свидетельствует о наличии обрыва последней,
- между фазой и заземлением – об отсутствии заземления,
- между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.
Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.
Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.
А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.
При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.
