Двухпроводное подключение датчика движения
Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.
Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.
Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика
Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.
Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.
Сначала
ноли. От кабеля питания – на кабель светильника.
Далее заземление,
если оно конечно есть.
А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).
Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.
Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.
1 – переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все.
Подаете напряжение и проверяете работу всей схемы.
Преимущества
подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.
Они начинают
мерцать, иногда очень даже сильно.
Датчик движения: схема монтажа
Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.
Основные функции и принцип работы
Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.
Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.
По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.
Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения
Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.
При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.
Двухпроводное подключение датчика движения
Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.
По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:
- Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
- Распределительная коробка (обычно утапливаемая в стене/потолке).
- Датчик движения.
- Светильник.
Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.
Монтаж
Процесс установки происходит так:
- Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм 2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
- Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
- Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
- Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
- Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
- Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
- Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
- Вторая жила заводится в гнездо с маркировкой «нагрузка».
- Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.
Преимущества
Среди положительных моментов данной схемы можно выделить:
- Простую установку и пошаговую настройку;
- Универсальность;
- Автоматическое включение света без монтажа дополнительных включателей;
- Взаимозаменяемость с одноклавишным выключателем.
Недостатки
Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.
Источник
Как подключить трехпроводной датчик к двум проводам
А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?
С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.
диод VDI 1N4007
конденсатор 2,2мкф на 400В
Диод устанавливается между двух клемм:
А-выход с датчика
N — место подключения ноля
Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.
Обычный выход «А» остается пустым. На нем «сидит» только ножка диода и более никаких проводников сюда подключать не нужно.
Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.
Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.
Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.
Кроме того, суммарная мощность освещения для такого подключения — не более 80Вт.
Автоматический выключатель света с датчиком движения: его виды
За счет широкого использования датчиков движения с осветительными приборами их принято подразделять на несколько разновидностей:
- по способу управления (бывают автоматические, с требованием отключения, дистанционные;
- по дальности охватывающей зоны (они могут фиксировать объект на расстоянии 8, 12, 20 метров);
- по способу подключения (встречаются управляющие с одного места и с нескольких мест);
- по охватывающему спектру (делятся на 90 и 360 градусные);
- по исполнению (внутренние, уличные и влагостойкие);
по принципу работы (микроволновые, ультразвуковые, инфракрасные).
Схемы подключения

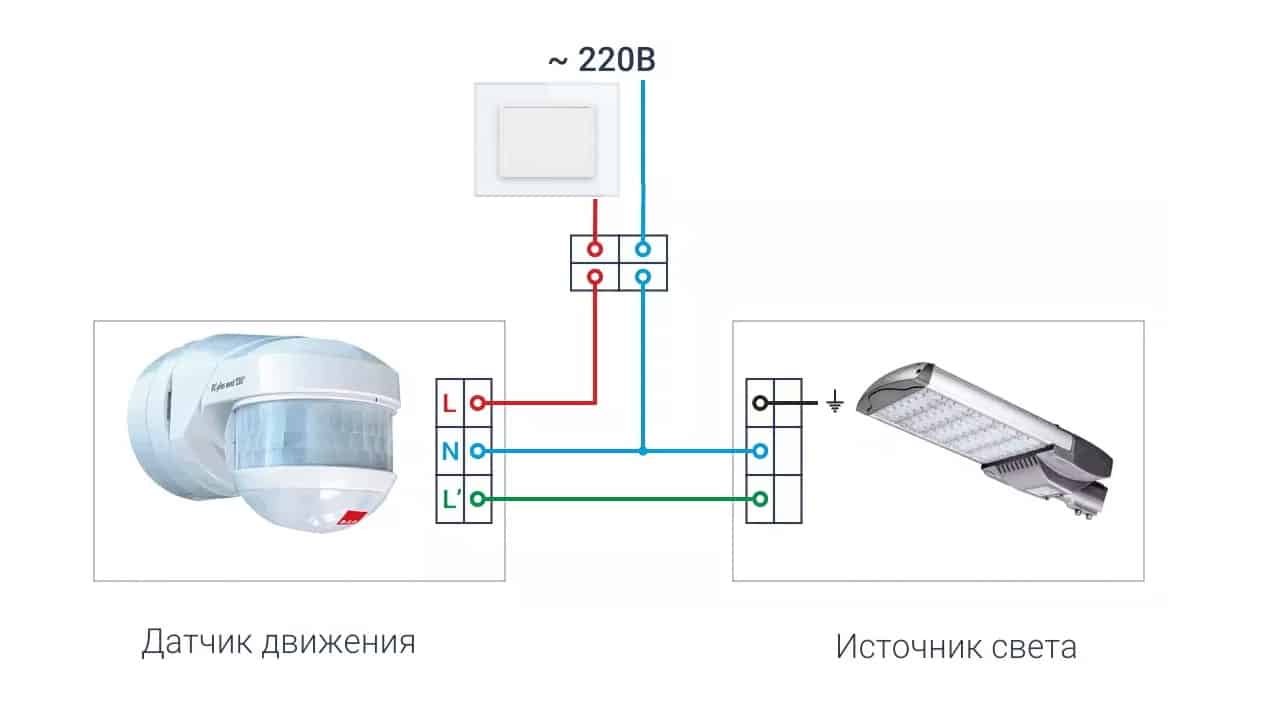

Для решения различных задач датчики движения подключаются по различным схемам. Самый простой вариант – это непосредственное включение осветительного прибора, как показано на рисунке ниже.
Если вы допускаете возможность смены осветительного оборудования в обход датчика движения для личных нужд, то лучше использовать схему с функцией обхода:
Как видите, здесь клавишный выключатель позволяет включать освещение даже без сигнала датчика. Для тех случаев, когда датчик движения должен работать только ночью, используется схема с фотореле:
Если требуется, чтобы осветительное оборудование включалось от движения в нескольких зонах, используется схема подключения одного светильника к двум и более датчикам:
Подключение для управления без выключателя
Схема, состоящая из лампы и детектора, является самой простой. Он наносится производителем на заднюю часть устройства или описан в сопроводительной инструкции.
Простейшая схема подключения решает основную задачу — включение светильника при обнаружении движения в зоне контроля
При обустройстве вытянутых помещений, вдоль дорожек патио или по периметру здания для управления освещением недостаточно одного датчика движения; его ограниченное зрение не позволяет этого.
В таких случаях используют два или более детектора. Его одноименные клеммы соединяются параллельно и затем ведут к лампе.
Схема подключения с двумя датчиками: при срабатывании любого из них контакт в сети замыкается и загорается лампа
Подключение к лампочке с выключателем
Для отключения системы автоматического розжига, работающей на основе датчика движения, в рабочую цепь добавляется выключатель. Подключите его к участку входящего силового кабеля перед датчиком.
Во включенном положении переключателя схема работает так же, как если бы она была нарисована без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.
Один из вариантов обустройства схемы подключения с выключателем — при размыкании контактов система полностью перестает работать
Если необходимо, чтобы при нахождении человека в помещении свет был включен, а нахождение в фиксированном положении не приводило к выключению освещения, то используется следующая схема.
К входному и выходному фазному проводу датчика подключается выключатель; поэтому создается ответвление электрической сети, минуя основной участок. Теперь с помощью выключателя можно включить освещение, которое не будет зависеть от двигательной активности на контролируемой территории.
В этой схеме включение обходит участок электрической цепи, проходящий мимо датчика управления освещением. Такое подключение создает больше удобства при управлении светильником
Проверенные на практике схемы подключения устройства управления освещением с помощью выключателя разобраны и приведены в статье, которую настоятельно рекомендуем прочитать.
Установка уличного прожектора своими руками.
Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).
Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:
- дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
- саморез с прессшайбой (белый, острый) – 3 шт.
- шайба усиленная (широкая) на М5 или М6 – 3 шт.
Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):
20_Монтажная планка прожектора
На нижний кабель в гофре не обращайте внимания, он к делу не относится.
Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.
21_Уличный прожектор установлен
Включаем питание, шевелимся:
22_Прожектор в действии
Фото сделано ночью.
При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.
В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.
