Как перевести амперы в киловатты: принципы перевода и практические примеры с пояснениями

Дольные и кратные единицы

Если мощность слишком велика или, наоборот, мала, то использование в качестве единицы измерения обычного ватта будет неудобным. В этом случае на помощь придут кратные и дольные единицы. Если говорить только об одной лампочке и о малых промежутках времени, то мощность будет не очень большой. Например, за час такой осветительный прибор может вырабатывать около 100 джоулей энергии.

Но когда требуется определить силу не одной, а нескольких таких лампочек (десятка, сотен, тысяч), и не за один час, а, например, за месяц или год, то число получится громоздким. Целесообразно использовать не ватты, а их кратные обозначения — киловатты (кВт), мегаватты (МВт), гигаватты (ГВт).

Вам это будет интересно Какой мультиметр лучше выбрать для дома и автомобиля

Значение кратных величин легко определить по префиксам, которые используются так же, как и в случаях с большинством других единиц. Приставка «кило» указывает на 1000 единиц, «мега» — на миллион, «гига» — на миллиард.

Чаще всего на практике используются киловатты. В одной такой кратной единице насчитывается тысяча ватт. То же самое касается и дольных долей, использующихся в тех случаях, когда необходимо указать малую мощность, которая в десятки, сотни, тысячи и миллионы раз меньше 1 Вт. Например:

  • десятая часть вата — это дециват;
  • сотая часть — сантиватт;
  • тысячная — милливатт.

Как перевести амперы в киловатты: онлайн калькулятор и формулы

Для некоторых этот вопрос покажется наивным – ведь все так очевидно! Но ведь школьные знания из области физики, если они не имели практического приложения в жизни человека, имеют свойство потихоньку улетучиваться. А задача понять взаимосвязь между двумя этими величинами иногда становится насущной даже для далеких от электротехники людей, чисто на бытовом уровне. Например, при приобретении новой домашней техники, электрооборудовании для автомобиля, при установке новой розетки или выключателя, при прокладке линии питания и т.п.

Сразу оговоримся, что в самой формулировке вопроса – как перевести амперы в киловатты, уже заложена явная некорректность. Это тесно взаимосвязанные, но все же совершенно разные величины. То есть речь может идти не о переводе, а о ясном представлении этой взаимосвязи и возможности при необходимости провести нужные вычисления. Об этом и пойдет речь дальше.

Что такое напряжение, ток и мощность

Три рассматриваемые в этой статье сайта https://elektriksovety.ru/ величины, это — напряжение сети, амперы и киловатты. Чтобы не запутаться следует по порядку рассмотреть каждую из этих величин.

Напряжение сети — бывает 220 или 380 вольт. Электрическая сеть необходима для перемещения единичных зарядов, которые служат для передачи энергии.

Что такое напряжение, ток и мощность

Сила тока — измеряется в амперах и характеризует количество этих самых зарядов, которые могут пройти по сети за определённое количество времени.

Мощность — она измеряется в ваттах и выражается скоростью, с которой движутся эти самые заряды.

В 1 кВт — 1000 ватт, это необходимо для того, чтобы быстро перевести все необходимые расчеты. Конечно же, описанное все выше очень поверхностно, на практике всё намного сложней. Для получения мощности электроприборов следует использовать формулу следующего вида: P=I*U*cosФ.

Что такое напряжение, ток и мощность

Применяя данную формулу, стоит понимать, что для активной нагрузки cosФ (коэффициент мощности) равен 1. Под активной нагрузкой понимается работа таких электроприборов, которые имеют в своей конструкции ТЭН. Остальные приборы, в конструкции которых есть электродвигатель, имеют смешанный тип нагрузки, в том числе и реактивную.

Перевести амперы в киловатты? Легко!

Чтобы подобрать автомат определенной нагрузки, который бы обеспечивал оптимальную работу какого-либо прибора, необходимо знать, как одну информацию или данные, интегрировать в другую. А именно – как перевести амперы в киловатты.

Для того, чтобы безошибочно выполнить такой расчет, многие опытные электрики используют формулу I=P/U, где I – это амперы, P – это ватты, а U – это вольты. Получается, что амперы вычисляются путем деления ватт на вольты. Для примера, обычный электрический чайник потребляет 2 кВт и питается от сети в 220 В. Чтобы в этом случае вычислить ампераж тока в сети, применяем вышеуказанную формулу и получаем: 2000 Вт/220 В = 9,09 А. То есть, когда чайник включен он потребляет ток больше 9 Ампер.

На многочисленных сайтах в сети, чтобы узнать сколько ампер в 1 кВт таблица и многие другие данный приведены со всеми подробными пояснениями. Также в этих таблицах указано как рассчитать количество киловатт в самых распространенных случаях, когда речь идет о напряжении в 12, 220 и 380 вольт. Это наиболее распространенные сети, поэтому потребность в расчетах возникает именно в отношении данных сетей.

Для того, чтобы рассчитать и перевести амперы в киловатты не нужно заканчивать специальных учебных заведений. Знание всего лишь одной формулы помогает на бытовом уровне решить многие задачи и быть уверенным в том, что вся бытовая техника в доме работает в оптимальном режиме и надежно защищена.

Правила проведения перевода

Часто изучая инструкцию, прилагаемую к некоторым приборам, можно увидеть обозначение мощности в вольт-амперах. Специалисты знают разницу между ваттами (Вт) и вольт-амперами (ВА), но практически эти величины обозначают одно и то же, поэтому преобразовывать здесь ничего не нужно. А вот кВт/час и киловатты — понятия разные и путать их нельзя ни в коем случае.

Чтобы продемонстрировать, как выразить электрическую мощность через ток, нужно воспользоваться следующими инструментами:

  • тестером;
  • токоизмерительными клещами;
  • электротехническим справочником;
  • калькулятором.

При перерасчете ампер в кВт используют следующий алгоритм:

  • Берут тестер напряжения и измеряют напряжение в электроцепи.
  • Используя токоизмерительные ключи, замеряют силу тока.
  • Производят перерасчет, используя формулу для постоянного напряжения в сети или переменного.

В результате мощность получают в ваттах. Чтобы преобразить их в киловатты, делят получившееся на 1000.

Однофазная электрическая цепь

На однофазную цепь (220 В) рассчитано большинство бытовых приборов. Нагрузка здесь измеряется в киловаттах, а маркировка АВ содержит амперы.

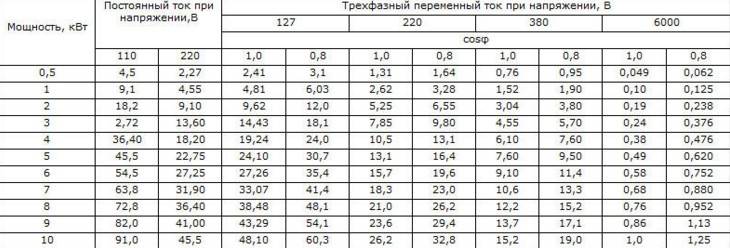

Чтобы не заниматься вычислениями, при выборе автомата можно воспользоваться ампер-ватт таблицей. Здесь уже есть готовые параметры, полученные путем выполнения перевода при соблюдении всех правил

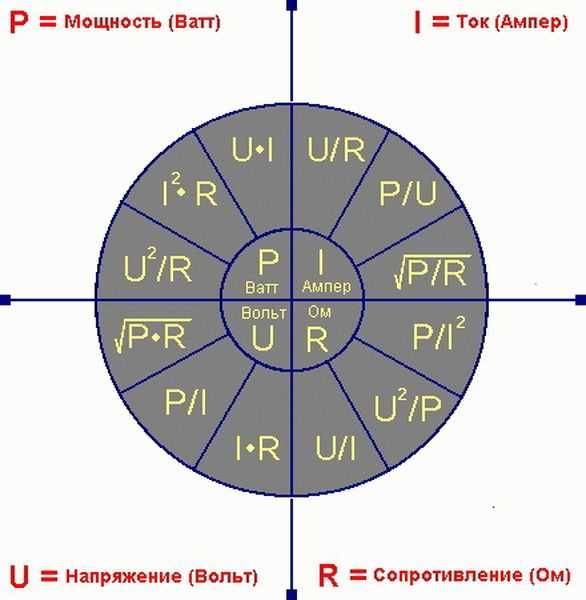

Ключевым при переводе в этом случае является закон Ома, который гласит, что P, т.е. мощность, равна I (силе тока) умноженной на U (напряжение). Подробнее о расчете мощности, силы тока и напряжения, а также о взаимосвязи этих величин мы говорили в этой статье.

Отсюда вытекает:

кВт = (1А х 1 В) / 1 0ᶾ

А как же это выглядит на практике? Чтобы разобраться, рассмотрим конкретный пример.

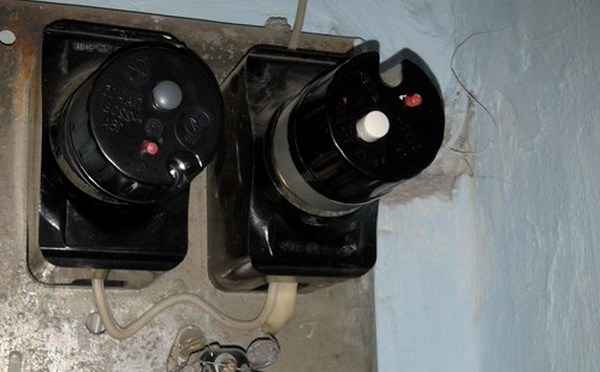

Допустим, автоматический предохранитель на счетчике старого типа рассчитан на 16 А. С целью определения мощности приборов, которые можно безболезненно включить в сеть одновременно, нужно осуществить перевод ампер в киловатты с применением вышеприведенной формулы.

Получим:

220 х 16 х 1 = 3520 Вт = 3,5КВт

Как для постоянного, так и переменного тока применяется одна формула перевода, но справедлива она только для активных потребителей, таких как нагреватели лампы накаливания. При емкостной нагрузке обязательно возникает сдвиг фаз между током и напряжением.

Это и есть коэффициент мощности или cos φ

Тогда как при наличии только активной нагрузки этот параметр принимают за единицу, то при реактивной нагрузке его нужно принимать во внимание

Если нагрузка смешанная, значение параметра колеблется в диапазоне 0,85. Чем меньше приходится на реактивную составляющую мощности, тем незначительней потери и тем выше коэффициент мощности. По этой причине последний параметр стремятся повысить. Обычно производители указывают значение коэффициента мощности на этикетке.

Трехфазная электрическая цепь

В случае переменного тока в трехфазной сети берут значение электрического тока одной фазы, затем умножают на напряжение этой же фазы. То, что получили, умножают на косинус фи.

Подключение потребителей может быть выполнено в одном из двух вариантов — звездой и треугольником. В первом случае это 4 провода, из которых 3 являются фазными, а один — нулевым. Во втором применяют три провода

После подсчета напряжения во всех фазах, полученные данные складывают. Сумма, полученная в результате этих действий, является мощностью электроустановки, подсоединенной к трехфазной сети.

Основные формулы имеют следующий вид:

Ватт = √3 Ампер х Вольт или P = √3 х U х I

Ампер = √3 х Вольт либо I= P/√3 х U

Следует иметь понятие о разнице между напряжением фазным и линейным, а также между токами линейными и фазными. Перевод ампер в киловатты в любом случае выполняют по одной и той же формуле. Исключение — соединение треугольником при расчете нагрузок, подключенных индивидуально.

На корпусах или упаковке последних моделей электроприборов указана и сила тока, и мощность. Обладая этими данными, можно считать вопрос, как быстро перевести амперы в киловатты, решенным.

Специалисты применяют для цепей с переменным током конфиденциальное правило: силу тока делят на два, если нужно примерно вычислить мощность в процессе подбора пускорегулирующей аппаратуры. Также поступают и при расчете диаметра проводников для таких цепей.

Расчет силы тока по мощности и напряжению онлайн

Расчёт силы тока онлайн калькулятор

Онлайн калькулятор производит расчёт по нормируемому напряжению, если напряжение в Вашей местности отличается от нормальных значений, т.е. имеются значительные просадки напряжения, советуем Вам воспользоваться формулами приведёнными ниже.

Просадка напряжения. Кликабельно.

Данные формулы помогут Вам произвести более точный расчёт для Вашей сети

Обращаем Ваше внимание, что формулы для расчёта тока в сети 230 В и в сети 400 В имеют различия. Для получения более точных значений советуем использовать значения напряжения полученные путём измерения действующей величины мультиметром. I— cила тока, А;

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Расчёт силы тока по мощности и напряжению для трёхфазной сети:

I = P / ( U ×1,732 × cosφ ) ,

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Коэффициент мощности cosφ определение, теория.

Коэффициент мощностиcosφ — безмерная физическая величина, которая характеризует потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей . Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.Полная мощность прибора состоит из активной и реактивной составляющей (активной и реактивной мощности). Активная составляющая совершает полезную работу, то есть использует электрическую энергию и полностью преобразует в другой необходимый вид энергии. Существуют отдельные приборы, которые в основном работают на данной составляющей, это к примеру обогреватели, электропечи, электроплиты, утюги, лампочки накаливания и т.п. У данных приборов cosφ будет максимально близок к максимальному значению от 0,95 до 1.

Реактивная составляющая возникает в цепях в которых содержаться реактивные элементы, например конденсаторы, катушки индуктивности, электродвигатели различных видов. Т.е. к этой группе относятся практически все приборы в основе которых есть платы и микросхемы, а также электродвигатели. Например, электродрели, отрезные, шлифовальные машинки, штроборезы, бытовая электронная техника. У данных типов приборов cosφ будет находится в диапазоне от 0,5 до 1. Реактивная составляющая обычно считается вредной характеристикой цепи.

Активная и реактивная мощность. Кликабельно.

Анализируя вышеизложенное можно прийти к выводу, что чем меньше реактивная составляющая в нагрузке тем ближе к единице значение cosφ. Чем выше значение cosφ, тем более эффективно работает потребитель электроэнергии.

Примерные значения cosφ для некоторых типов оборудования:

  • лампы накаливания — 1;
  • обогреватели, электропечи, электроплиты и т.п. — 0,95;
  • электродвигатели — 0,85 ..0,87;
  • дрели, отрезные машинки и т.п. — 0,85 ..0,9;
  • электродвигатели компрессоров, холодильников, стиральных машин и т.п. — 0,7…0,85
  • компьютеры, телевизоры, СВЧ печи, кондиционеры, вентиляторы, энергосберегающие лампы — 0,5 ..0,8

Более точные значения cosφ зачастую можно найти в паспорте прибора или на бирке.

Источник

Какая взаимосвязь между показателями силы тока, напряжения и потребляемой мощности?

Для начала – буквально несколько слов о природе этих величин.

  • Напряжение – это разность электрических потенциалов между двумя точками цепи. А потенциал, упрощенно – количество заряда, то есть, по сути, показатель энергии в данной точке. Измеряется в вольтах (В).
  • При наличии разности потенциалов (то есть напряжения) при замыкании цепи по ней начинает протекать ток – направленное движение электрически заряженных частиц. Показатель силы тока – это количество заряда, прошедшее через какую-то точку в единицу времени (в секунду). Единицы измерения — амперы (А).
  • Наконец, конечная цель электрического тока в приборах и устройствах – это выполнение определенной работы, связанной либо с перемещением самого заряда, либо с преобразованием в другие виды энергии – тепловую, кинетическую, волновую и т.п. Количество этой работы, выполненное за единицу времени (за секунду), как раз и является электрической мощностью. Единица измерения – ватт (Вт).

Для любой из упомянутых величин имеются производные величины, показывающие десятичную разрядность. Весь «спектр» знать необязательно, но в наиболее часто используемых — разбираться надо:

  • микро…(мк или µ) — n×0.000 001
  • милли…(м) — n×001
  • кило… (к) — n×1 000
  • мега… (М) — n×1 000 000

Например, показатель мощности в 3.2 кВт – не что иное, как 3200 Вт

При проведении расчетов все величины должны быть приведены к одинаковым по десятичному разряду производным. Обычно на бытовом уровне оперируют «чистыми» величинами, и только показатель мощности, если он достаточно высокий, указывают в результате в киловаттах.

Взаимосвязь этих трех величин в упрощенном виде для цепи постоянного тока описывается следующей формулой:

P = U × .

где:

. — мощность, Вт;

. — напряжение, В;

. — сила тока, А.

Как видно, провести расчет, зная эту формулу – труда не составит.

Определение мощности по силе тока для однофазной сети

Необходимость выполнения этой процедуры чаще всего возникает при задании ограничений по максимальной мощности электроприбора, который можно подключить к конкретной розетке или их группе.

При нарушении данного ограничения возрастают риски пожара, а пластмассовые декоративные элементы розетки могут расплавиться из-за избытка выделяющегося тепла.

На основании определений, которые в математической форме описываются выражениями (1) и (2), для нахождения мощности следует просто умножить ток на напряжение.

Максимально допустимый ток выносится на маркировку розетки и для большинства комнатных бытовых изделий этой разновидности обычно составляет 6 А.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как подключить духовой шкаф и варочную панель к одному кабелю

Отдельно укажем на то, что риски повреждения розетки при подключении чрезмерно мощного устройства минимальны в правильно спроектированной бытовой проводке.

Это полезное свойство обеспечено:

  • установкой автоматов;
  • применением в мощных электроприборах вилок, которые физически не могут подключаться к обычным розеткам (механическая блокировка).

Своеобразным вариантом механической блокировки можно считать довольно популярное прямое соединение мощного стационарного устройства (кондиционер, бойлер) с сетью без использования розеток.

Как перевести ВА (Вольт-Ампер) в Вт и наоборот?

е. проводник длиной в l метров и сечением F кв. миллиметров имеет сопротивление ρ • F/l омов Здесь ρ — постоянная, зависящая от материала и температуры проводника — удельное сопротивление; величина l/ρ — называется удельной электропроводностью

В таблицах помещены данные относительного сопротивления различных веществ, от величины которого зависит их пригодность в качестве проводников или изоляторов

Металлы для проводников

Сопротивление в омах на 1 м длины и 1 мм2 сечения; при 20° С

Алюминий0,029Ртуть0,058
Алюминиевая бронза0,13Серебро0,016
Бронза0,17Сталь мягкая0,1-0,2
Железо0,086Сталь закаленная0,4-0,75
Медь чистая0,017Свинец0,21
Медь обыкновенная0,018Тантал0,12
Никкель0,070Цинк0,06
Платина0,107

Материалы для сопротивлений

Графит4,0-12,0Кокс50
Константин0,50Круппин0,85
Манганин0,43Нейзильбер0,16-0,4
Никкелин0,40Никкель0,34
Реотан0,45Уголь60

Изолирующие материалы

Сопротивление в мегомах (1 мегом — 1000000 омов) куба в 1 см3

Кварц плавленный5.1012Церезин5.1012
Парафин3.1012Эбонит1.1012
Прессшпан1.105Каучук1.108
Стекло5.107Сера1.1011
Черное дерево4.107Слюда белая3.1010
Линолеум1.107Янтарь5.1010
Тополь парафинированный5.105Клен парафинированный3.104
Кварц перпендикулярно к оптической оси3.1010Кварц параллельно к оптической оси1.10
Шеллак1.1010Целлулоид белый2.104
Сургуч8.109Шифер1.102
Воск желтый2.109Фибра красная5.102
Фарфор неглазированный3.108

Жидкие сопротивления

Сопротивление в омах куба в 1 см3 при 15° С

Серная кислота 5%4,80Серная кислота 10%2,55
Серная кислота 20%1,53Серная кислота 30%1,35
Аммиак 1,6%15,22Аммиак 8,0%9,63
Аммиак 16,2%15,82Раствор поваренной соли 5%14,92
Раствор поваренной соли 10%8,27Раствор поваренной соли 15%6,10
Раствор поваренной соли 20%5,11Раствор цинкового купороса 5%52,4
Раствор цинкового купороса 10%31,2Раствор цинкового купороса 15%24,1
Раствор цинкового купороса 20%21,3Раствор медного купороса 5%52,9
Раствор медного купороса 10%31,3Раствор медного купороса 15%23,8
Раствор сернокислого магния 5%83,0Раствор сернокислого магния 10%23,2
Раствор сернокислого магния 15%20,8Раствор сернокислого магния 20%21,0

Сопротивление пробою

Переменный ток напряжением в 20 000 вольт пробивает изолирующий слой следующей толщины, мм:

Воздух34Льняное масло7,5
Парафин каменноугольный2,2Трансформаторное масло2,0
Вулканизированный каучук1,2Невулканизированный каучук0,85
Церезин0,65Озокерит0,65
Гуттаперча0,34Парафин0,5
Скипидар0,5Воск0,25
Кабельная масса0,2Масса для заливки муфт0,45

В процессе проектирования электрическим системам довольно часто необходим очень сложный анализ. Это требуется для того, чтобы можно было легко оперировать огромным количеством величин – вольты, амперы, ватты и др. Одновременно с этим производится расчет соотношения этих величин при конкретной нагрузке на механизм.

В домашней сети напряжение фиксированное, а вот сила тока и мощность разные, хотя это и взаимозаменяемые величины.

В этом случае требуется помощь для точного перевода ватт в амперы при постоянном значении напряжения.

А чтобы это сделать, можно воспользоваться онлайн калькулятором, который расположен на нашем сайте.

Для того, чтобы произвести перевод с помощью онлайн калькулятора, нужно ввести определенные величины в указанные графы.

Но для этого нужно знать, что означают некоторые данные. Например, ампер является величиной измерения силы электрического тока, которая определяется в кулонах.

А зачем бывают нужны переводы ампер в киловатты и наоборот?

Ответим так – если вы действительно хороший хозяин своего дома, то без оценки параметров электрической сети вам никак не обойтись. А какая-то одна единица измерения, увы, не может в достаточно полной мере описать и возможности имеющейся проводки, и примерный расход энергии. Так что, так или иначе, придется прибегать к расчетам.

Несколько примеров, когда такие вычисления имеют практическую направленность:

Любой потребитель, пусть даже не особо искушённый в вопросах электротехники, приобретая то или иное бытовое устройство, обращает внимание на его мощность. Для одних случаев этот показатель говорит больше о возможностях изделия (например, электроинструмент или обогревательный прибор), для других, скорее, о потреблении энергии

Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка

Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…

Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…

Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…

Оценку проводки и электрической арматуры обычно ведут по токовой нагрузке. Значит, необходимо уметь пересчитать мощность в силу тока, ее обеспечивающую. Затем уже, применяя специальные таблицы, определяют номиналы автоматических выключателей и минимально необходимую площадь сечения проводников, с учетом материала их изготовления (алюминий или медь).

Несоответствие параметров проводки или номиналов автоматов реальным условиям эксплуатации – первый шаг к серьезнейшим авариям. Особенно если до сих пор используются старые алюминиевые проводники, как на иллюстрации.

И лишь потом, сравнивая эти обеспечивающие безопасность эксплуатации параметры с имеющимися в реальности, принимают решение или о допустимости дальнейшего использования проводки, или о необходимости прокладки новой линии, или даже полной реновации всей системы (такое тоже нередко случается).

Теперь глянем на схожую проблему под несколько иным углом, скажем так, с «потребительским креном». А именно: за потреблённое электричество необходимо платить. А тарифы на оплату выражаются в рублях за показатели мощности, затраченные в течение какого-то временного промежутка.

И вот иногда случается, что хозяева квартиры или дома замечают явно завышенные, по сравнению с ранее оплачиваемыми счетами, затраты. И это — при всем том, что «парк» электроприборов в доме не наращивался. Надо полагать, какое-то из устройств стало работать некорректно, в нем образовался пока что скрытый дефект, приводящий к существенному возрастанию потребляемой мощности. Выявить такого «нарушителя спокойствия» можно промером силы тока с помощью мультиметра, с последующим пересчётом в показатели мощности.

Если вдруг потребление ни с того ни с сего резко подскочило, то «ревизия по току» поможет быстро выявить «слабое звено».

Бывает и иная причина проверить реальное потребление электроприбора. Многие встречались с ситуацией, когда в паспорте изделия указываются какие-то совершенно фантастические его возможности, а на практике владельца ожидает разочарование. То есть впечатляющие цифры на коробке в итоге не имеют под собой никакого понятного объяснения и являются обычной маркет-ловушкой недобросовестного производителя. Почему бы не убедиться в достоверности информации самому?

Если покопаться, то можно отыскать и иные значимые причины проверки параметров домашней электросети или характеристик бытовых приборов

Но и того, что уже было перечислено, вполне достаточно для понимания важности умения проводить подобные трансформации значений

Кстати, вспомним, что это за значения и в каких единицах измеряются.

Сети на 380 вольт

Перевод значений тока в мощность для трехфазной сети не отличается от вышеприведенного, только необходимо учитывать тот факт, что потребляемый нагрузкой ток распределяется по трем фазам сети. Перевод ампер в киловатты осуществляется с учетом коэффициента мощности.

В трехфазной сети нужно понимать различие фазного и линейного напряжения, а также линейных и фазных токов. Также возможны 2 варианта подключения потребителей:

  1. Звезда. Используется 4 провода – 3 фазных и 1 нейтральный (нулевой). Использование двух проводков, фазного и нулевого, является примером однофазной сети 220 вольт.
  2. Треугольник. Используется 3 провода.

Формулы того, как перевести амперы в киловатты для обоих типов соединения, одинаковы. Различие заключается только в случае соединения треугольником для расчета отдельно подключенных нагрузок.

Соединение звездой

Если брать фазный проводник и нулевой, то между ними будет фазное напряжение. Линейным называют напряжение между фазными проводами, и оно больше фазного:

Ток, протекающий в каждой из нагрузок, такой же, как и в проводниках сети, поэтому фазные и линейные токи равны. При условии равномерности нагрузки ток в нулевом проводнике отсутствует.

Перевод ампер в киловатты для соединения звездой производится по формуле:

Соединение треугольником

При данном типе соединения напряжения между фазными проводами равняется напряжения на каждой из трех нагрузок, а токи в проводах (фазные токи) связаны с линейными (протекающими в каждой нагрузке) выражением:

Формула перевода соответствует приведенной выше для “звезды”:

Такой перевод величин используется при выборе автоматов защиты, устанавливаемых в фазные проводники питающей сети. Это справедливо при использовании трехфазных потребителей – электродвигателей, трансформаторов.

Если используются отдельные нагрузки, соединенные треугольником, то защита ставится в цепь нагрузки в формуле для расчета используют значение фазного тока:

Обратный перевод ватт в амперы осуществляется по обратным формулам с учетом условий подключения (тип соединения).

Поможет избежать вычисления заранее составленная таблица перевода, где приведены значения для активной нагрузки и наиболее распространенного значения cosø=0.8.

Таблица 1. Перевод значений киловатт в амперы для 220 и 380 вольт с поправкой cosø.

голоса

Рейтинг статьи

Перевод для сетей 220 вольт

Формула мощности связывает между собой напряжение питания, потребляемые ток и мощность:

В цепях с реактивной нагрузкой, где имеется индуктивная и емкостная нагрузки, значение активной мощности корректируется путем ввода в выражение коэффициента мощности:

Перевод ампер в киловатт для однофазных сетей производится подстановкой исходных значений в приведенные формулы. Первая используется в случае активной нагрузки, а вторая – при реактивной (электродвигатели). Подставляя ток и напряжение в вольтах и амперах, мощность получается в ваттах. Для мощной нагрузки принято ватты переводит в более удобные величины:

Таковы основные правила перевода электрических величин.

Таблицы соотношений ампер, вольт, ватт, ом

Постоянный ток

ВольтыВатты : Амперы = Амперы х Омы = √ (Ватты х Омы)
Амперы(Ватты : Вольты) = √(Ватты : Омы) = Вольты : Омы
ОмыВольты : Амперы = Ватты : (Амперы) 2 = (Вольты) 2 : Ватты
ВаттыАмперы х Вольты = (Амперы) 2 х Омы = (Вольты) 2 : Омы

Переменный ток

ВольтыВатты : (Амперы х cos Ψ) = Амперы х Омы х cos Ψ = √(Ватты х Омы)
АмперыВатты : (Вольты х cos Ψ) = 1/cos Ψ х √(Ватты : Омы) = Вольты : (Омы х cos Ψ)
ОмыВольты : (Амперы х cos Ψ) = Ватты : (Амперы) 2 • cos 2 Ψ = (Вольты) 2 : Ватты
ВаттыВольты х Амперы х cos Ψ = (Амперы) 2 х Омы х cos 2 Ψ = (Вольты) 2 : Омы

Для cos Ψ можно брать в приблизительных подсчетах: для осветительных установок 0,85, для моторных установок 0,7

Электрическое сопротивление

т. е. проводник длиной в l метров и сечением F кв. миллиметров имеет сопротивление ρ • F/l омов Здесь ρ — постоянная, зависящая от материала и температуры проводника — удельное сопротивление; величина l/ρ — называется удельной электропроводностью

В таблицах помещены данные относительного сопротивления различных веществ, от величины которого зависит их пригодность в качестве проводников или изоляторов

Металлы для проводников

Сопротивление в омах на 1 м длины и 1 мм 2 сечения; при 20° С

Алюминий0,029Ртуть0,058
Алюминиевая бронза0,13Серебро0,016
Бронза0,17Сталь мягкая0,1-0,2
Железо0,086Сталь закаленная0,4-0,75
Медь чистая0,017Свинец0,21
Медь обыкновенная0,018Тантал0,12
Никкель0,070Цинк0,06
Платина0,107

Материалы для сопротивлений

Графит4,0-12,0Кокс50
Константин0,50Круппин0,85
Манганин0,43Нейзильбер0,16-0,4
Никкелин0,40Никкель0,34
Реотан0,45Уголь60

Изолирующие материалы

Сопротивление в мегомах (1 мегом — 1000000 омов) куба в 1 см 3

Кварц плавленный5.10 12Церезин5.10 12
Парафин3.10 12Эбонит1.10 12
Прессшпан1.10 5Каучук1.10 8
Стекло5.10 7Сера1.10 11
Черное дерево4.10 7Слюда белая3.10 10
Линолеум1.10 7Янтарь5.10 10
Тополь парафинированный5.10 5Клен парафинированный3.10 4
Кварц перпендикулярно к оптической оси3.10 10Кварц параллельно к оптической оси1.10
Шеллак1.10 10Целлулоид белый2.10 4
Сургуч8.10 9Шифер1.10 2
Воск желтый2.10 9Фибра красная5.10 2
Фарфор неглазированный3.10 8

Жидкие сопротивления

Сопротивление в омах куба в 1 см 3 при 15° С

Серная кислота 5%4,80Серная кислота 10%2,55
Серная кислота 20%1,53Серная кислота 30%1,35
Аммиак 1,6%15,22Аммиак 8,0%9,63
Аммиак 16,2%15,82Раствор поваренной соли 5%14,92
Раствор поваренной соли 10%8,27Раствор поваренной соли 15%6,10
Раствор поваренной соли 20%5,11Раствор цинкового купороса 5%52,4
Раствор цинкового купороса 10%31,2Раствор цинкового купороса 15%24,1
Раствор цинкового купороса 20%21,3Раствор медного купороса 5%52,9
Раствор медного купороса 10%31,3Раствор медного купороса 15%23,8
Раствор сернокислого магния 5%83,0Раствор сернокислого магния 10%23,2
Раствор сернокислого магния 15%20,8Раствор сернокислого магния 20%21,0
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
