Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

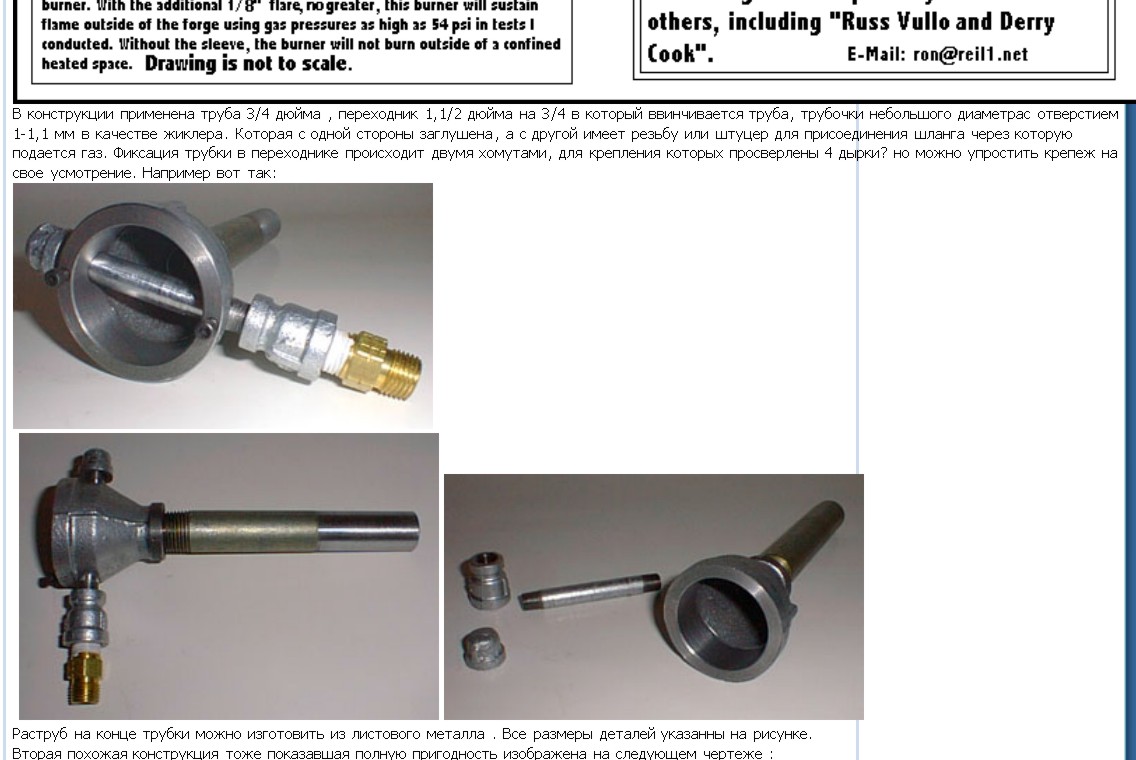

Прямые стационарные горелки на 1/2″ и 3/4″

Эта горелка, кроме того, что предназначена для стационарного применения, не может работать отдельно от печи. При работе отдельно возможно погасание пламени (сдувание его при давлении больше некоторой величины и проскакивание пламени внутрь до самой форсунки при давлении меньше некоторой величины). Это объясняется тем, что в ней не применяется рассекатель пламени, который даёт стабильность работы. Вместо него стоит небольшой раструб, но можно и без него, с прямой трубой. Только обязательно вставить трубу или раструб во входную горловину печи. Это даёт большую стабильность горения.



Входная горловина печи должна по диаметру быть больше диаметра трубы горелки в 1,2- 2 раза.

Если диаметры всё же равны, тогда обрез раструба должен не доходить до обреза горловины печи прибл. 1 см. Но в любом случае следует сначала опытным путём определить положение горелки, в котором достигается самое стабильное горение факела, а только потом думать о креплении. Все детали горелки сделаны из стандартных комплектующих, поэтому она обойдётся вам не дорого. У меня трубы нержа, вы можете применить обычные водопроводные. Переходы чугун. Заглушки стандартные из сантех магазина. Регулировка подачи воздуха решена мной таким образом. Просто поверните заглушку, которая выполняет роль заслонки.



Следует заметить, что поджечь горелку легче другим способом, нежели как я делал с ручными. Сначала обогащаем смесь путём поворота заглушки до закрытия сквозных отверстий. Потом поджигаем. Затем уже можно приоткрывать отверстия. Это хорошо видно на видеоролике. Впоследствии заглушку можно убрать вообще. Подобранный диаметр отверстия форсунки около 0,5 мм. Приблизительная тепловая мощность при давлении газа 2 кГ/см2- 5 кВт.

Эта горелка  на 3/4″ является аналогом предыдущей. Разница в размере и, соответственно, в мощности. Подобранный диаметр отверстия форсунки около 0,8 мм. Приблизительная мощность при давлении газа 2 кГ/см2- 9 кВт. Во всех горелках мощность зависит от количества газа, выходящего из форсунки, а это в свою очередь зависит от диаметра форсунки и давления газа. От геометрии самой горелки зависит только эффективность сжигания этого газа. Я передумал сверлить заглушку большой горелки.  Хочу впоследствии сопрягать её с воздуходувкой

Следует обратить внимание, что герметизация соединений нужна при подаче газа к форсунке. Остальные соединения можно не уплотнять



На обеих прямых горелках изготовление форсунки несколько отличается от предыдущих. Заглушенная с одного конца трубочка вставляется поперёк большой трубы и прихватывается. И только потом настанке сверлится отверстие. Этим достигается соосность отверстия форсунки и трубы. На видео видно, как нужно поджигать горелку, предварительно обогатив смесь закрытием заслонки.

Газовая горелка инжекционного типа. Делаем сами

Друзья привет. В прошлом проекте по изготовлению бор-машинки я плавил алюминий у своего знакомого. Он сделал небольшой газовый горн из огнеупорного кирпича и использует его для ковки. Вот и я задумал сделать себе печь для плавки цветных металлов. И начнём мы с изготовления газовой инжекционной горелки. В интернете есть много различных чертежей для её изготовления. Всё это дело пришлось изучить и выбрать, на мой взгляд, оптимальную конструкцию.

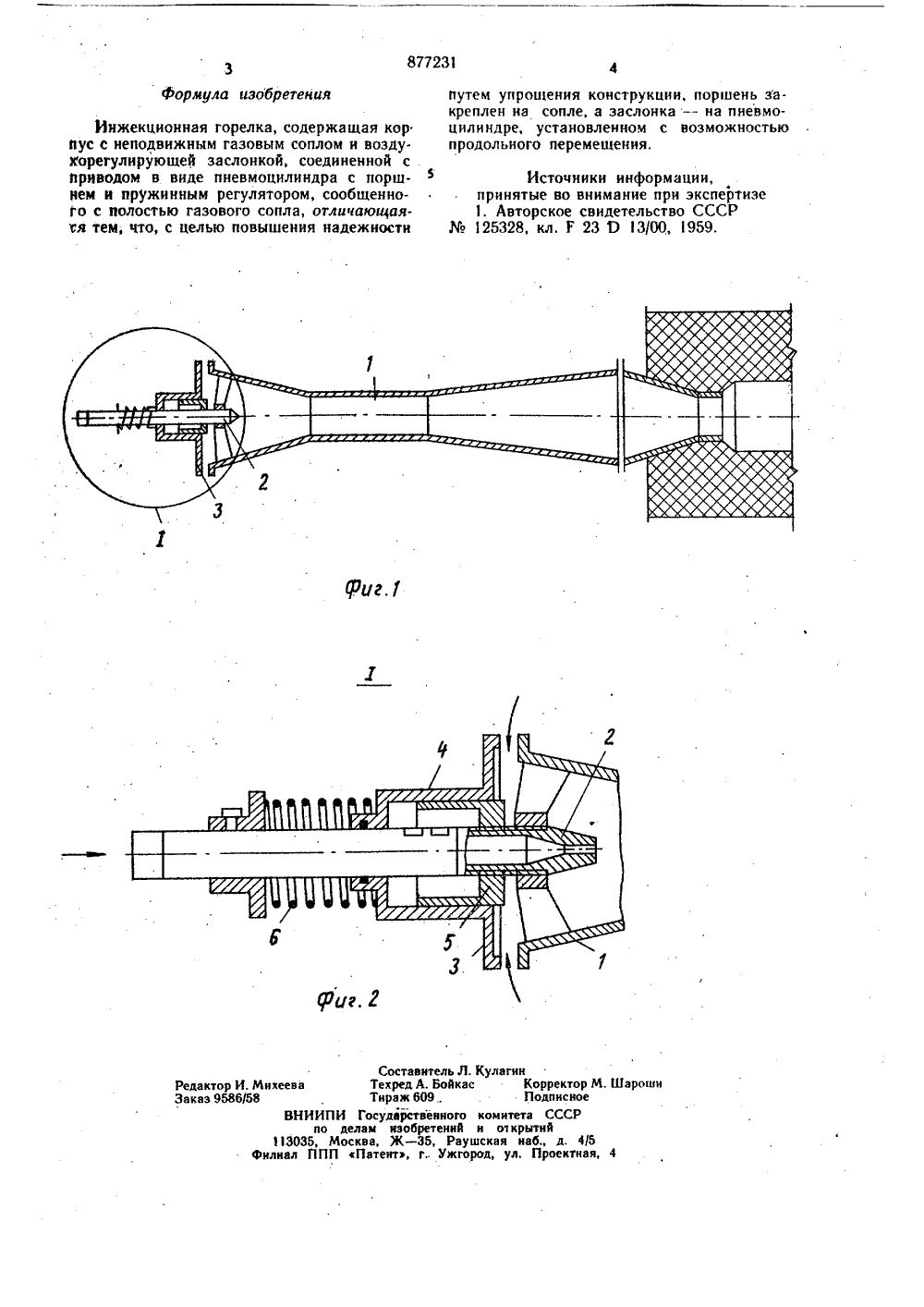

Давайте немного о принципе работы. Есть некая трубка хитрой формы. С одной стороны через форсунку подаётся газ. Но просто газ без воздуха горит не так как нам нужно. Воздух горелка засасывает сама за счёт эжекции. Это процесс смешения двух каких-либо сред, в нашем случае воздух и газ, в котором одна среда, то есть газ, находясь под давлением, оказывает воздействие на воздух и увлекает его в трубку смеситель. В месте забора воздуха создаётся разрежение и воздух сам поступает куда нужно. В корпусе горелки идёт смешивание, и горючая смесь выходит из неё под давлением и создаёт необходимую температуру. Все просто.

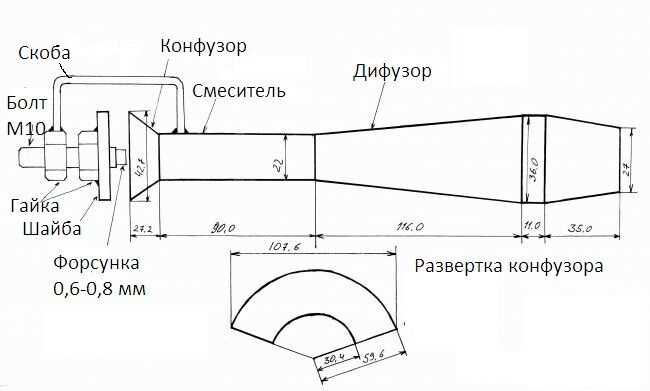

В этой горелке размеры подобраны для использования водопроводных труб.

Этап 3: Узел подачи газа и воздуха

. Теперь механизм регулировки воздуха и подачи газа. Нам нужен болт М10 с длинной резьбой. Шляпка болта не нужна. С торца сверлим сквозное отверстие диаметром 5 мм., и нарезаем резьбу М6. В качестве газового жиклёра я использовал наконечник подачи проволоки от полуавтомата. Стоят они копейки, и есть с диаметром 0,6 и 0,8 мм. Тут один нюанс. Наконечник длинный и его нужно обрезать так, чтоб после резьбы осталось около 3-4 мм. На оставшейся части можно нарезать резьбу и получится ещё один жиклёр. Теперь нужна шайба диаметром около 43 мм. Можно глянуть в строительных магазинах или вырезать из листового металла.

Я выточил на токарном станке. В центре шайбы необходимо просверлить отверстие диаметром 12 мм. К шайбе привариваем гайку М10. Теперь собираем конструкцию. На болт накручиваем гайку. К ней будет привариваться крепление. Следом накручиваем регулировочную шайбу и вкручиваем газовый жиклёр. Из металла выгибаем скобу, которая будет крепить этот узел к корпусу. Я вырезал из металла 3 мм. Теперь необходимо путём вращения шайбы выставить жиклер заподлицо с ней. Первую гайку, которую мы накручивали, нужно расположить в центре резьбы. В таком положении прикладываем все это к конфузору, затем приставляем скобу и можно прихватить её к гайке и корпусу

Не важно, в каком месте приварить к корпусу, но чем короче, тем жёстче. Если всё ровно, то окончательно привариваем. Ну, вроде всё готово

Ну, вроде всё готово.

Что мы имеем. При вкручивании и выкручивании болта мы регулируем так сказать степень эжекции. Лучший результат, это когда жиклёр на пару мм. входит в конфузор. Тут нужно покрутить и посмотреть. Шайбой регулируем количество подаваемого воздуха и соответственно качество смеси. По сути, газовый жиклёр нужно выставить один раз и можно не трогать. А чтоб не крутилась, можно накернить гайку.

Этап 4: Тест.

Приступим к испытаниям. Надеваем шланг на болт, на редукторе выставляем 0,2 кг на см в квадрате. С давлением тоже можно поиграться. Но слишком большой расход газа приводит к быстрому обмерзанию баллона, особенно на 5 литров. Тогда лучше поставить жиклёр на 0,6 мм. Перед розжигом шайба полностью закрыта или с небольшим зазором. Поджигаем газ и потихоньку увеличиваем подачу воздуха, наблюдая, как синеет пламя и потихоньку отодвигается от носика горелки. При дальнейшем увеличении воздуха пламя полностью отрывается от горелки, и она тухнет. Это особенность её работы. Чтоб такого не происходило, нужно на пути пламени установить преграду или использовать ее в закрытом пространстве. Тогда выходящий огонь будет поджигать газ, и она сама поддерживает горение. В моём случае горелка будет установлена в печь для плавки цветных металлов. Но про неё в следующий раз. Идея на заметку. Старые чугунные батареи.

Горелку ставим в нижнюю часть, напротив вверху идёт труба на улицу. Остальное заглушить. Настройки на минимальный расход и можно отапливать гараж. В закрытом пространстве работает хорошо и в теории на оптимальных настройках даст температуру около 1200 градусов. Этого за глаза хватит для плавки алюминия, латуни, бронзы, свинца, закалки и отжига клинков для ножей. Можно ковать заготовки из напильников. Применений масса.

Изготовление газовой горелки из подручных материалов поэтапно

Список материалов и инструментов:

• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:

1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
8. Дымохода, через который производится удаление продуктов сгорания топлива.
9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

• Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
• Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
• На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
• Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
• После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
• Открывается кран подачи воздуха, и устанавливается в среднем положении;
• По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

• Цвета тёмной вишни – 700…7500С;
• Вишнёво-красный – 750…8000С;
• Красный – 800…8500С;
• Светло-красный – 850…9000С;
• Оранжевый – 900…10500С;
• Тёмно-жёлтый – 1050…11500С;
• Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Применение газовых горелок для кровли

Сфера использования газовых горелок не ограничивается только применением их для кровельных работ.

Помощь горелок может потребоваться в следующих случаях:

• Нагрев изделий или заготовок различного характера до максимально высокой температуры, вплоть до 400 градусов по Цельсию;
• Подсушка или доведение поверхности до полного высыхания;
• Возможно применение для резки металла или его запаивания;
• Для упрощения процесса снятия устаревшего слоя краски с различного рода материалов путем их обжигания.

Чаще всего горелки применяют при использовании такого кровельного материала, как рубероид.

Сейчас есть много аналогов мягкой рулонной кровли, которые требуют такой же обработки пламенем при укладке на поверхность крыши. Рассмотрим основные этапы, при которых применяется газовоздушная кровельная горелка:

• Подготовка основания крыши, а именно ее бетонного слоя, путем заделки всех отверстий и трещин, выравнивания поверхности и ее уборка от возможного строительного мусора;
• Разметка будущего размещения рулонного материала, которая производится путем раскатки и выравнивания полос, располагающихся внахлест друг на друга;
• Закрепление рулонных полос в основании, с помощью газовоздушной горелки и скатывание всего материала обратно в рулоны;
• Путем надавливания на материал и обработки его огнем, с помощью подачи газа из баллона, рулон постепенно разматывают, вплоть до окончания всей длины ленты;
• После процедуры нагревания горелкой основания мягкой кровли, всю длину ленты необходимо прижать с помощью ручного катка, что обеспечит более плотное прилегание к бетонному слою без образования пузырей воздуха под полосами полотна;
• Обязательным и завершающим этапом является отдельная обработка швов пламенем, после чего следует дополнительно пройтись по ним катком.

При проведении кровельных работ, следует помнить о том, что допустимая температура воздуха, подходящая для монтажа рубероида, когда применяется именно газовоздушная горелка, не должна быть ниже – 15 градусов по Цельсию. В более сильные морозы, можно воспользоваться устройством, которое может работать на жидком топливе, таком, как солярка.

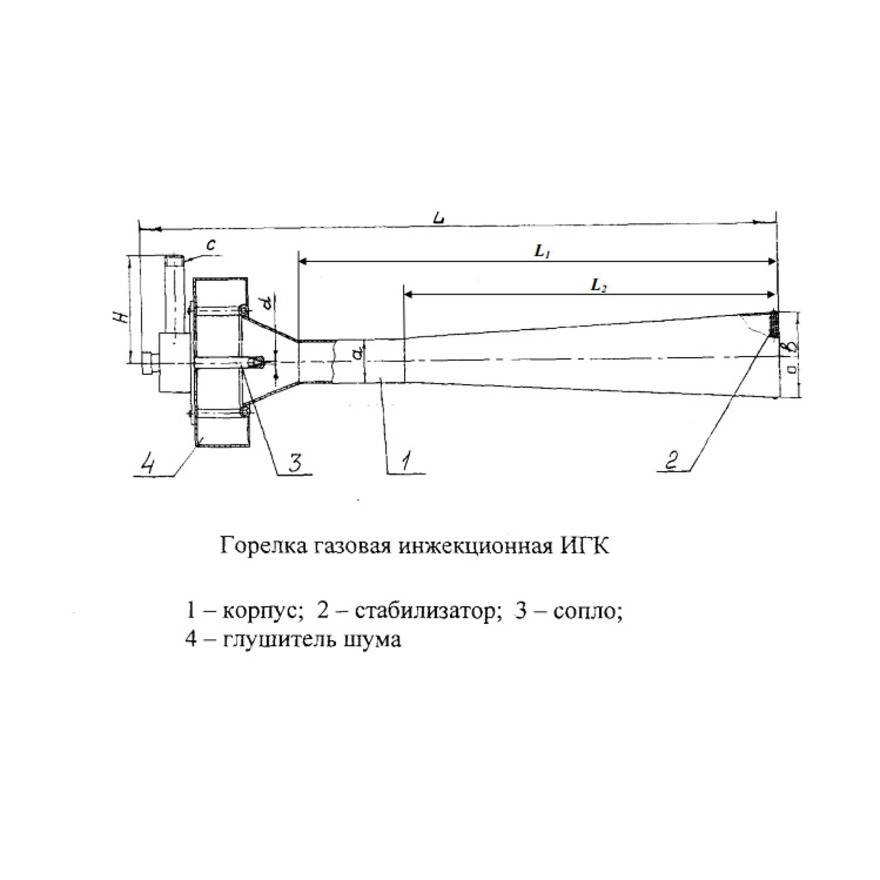

Горелка ИГК: как купить

Купить горелкиИГК различных модификаций, представленные в каталоге продукции «ПКФ «Спецкомплектприбор», возможно несколькими способами.

Вы можете сделать заказ необходимого числа инжекционных горелок Казанцева, заполнив интуитивно понятную форму заказа вверху страницы. Другим вариантом приобретения является непосредственное обращение к нашим менеджерам по телефону, электронным письмом или форму онлайн-диалога. Если Вы не знаете, какая конкретно модель горелок ИГК Вам необходима, наши профессиональные консультации помогут не ошибиться при подборе к тому или иному оборудованию.

Вернуться к общему прайс-листу на горелки

Материалы необходимые для изготовления самодельной инжекционной газовой горелки:

• *кровельная газовая горелка;
• два отрезка черной трубы 40х3мм (длина: 40мм, 50мм);
• один отрезок черной трубы 25х3 (длина: 155мм).

*- очень много людей заморачиваются и делают горелку из кучи сантехнических фитингов и сварочных наконечников, краников. Зачем? Все это продается в магазине в виде кровельной горелке (берите средний размер сопла для нормальной производительности). И нам останется лишь переделать сопло!

Кстати, говоря о сопле. Если вы задаетесь сейчас вопросом, зачем что-то переделывать, когда есть готовые горелки. Как раз которую я и буду переделывать. Так вот ответ прост. И наглядно его я продемонстрировал в видео. При коротком сопле, горелка в закрытом пространстве гореть не будет! Не получится инжекционного процесса подсоса воздуха и пламя потухнет.

Кузнечный горн из ведра

Создать кузнечный горн в домашних условиях можно из подручных материалов — к примеру, обычного ведра.

Создается такая печь достаточно просто: в стенках проделываются отверстия, внутренняя поверхность металла оьбшивается керамической ватой, способной выдержать температуру более 1200 градусов. Поскольку ведро обладает конусообразной формой, его необходимо правильно разместить, для чего устанавливаются ножки.

В средней части горна создается отверстие для горелки, в нижней прорезают вентиляционное отверстие. Шамотный кирпич, обладающий повышенной огнеупорностью, подкладывается на дно. Готовое оборудование нередко покрывают слоем термостойкой краски.

Критерии выбора

Правильный выбор устройства выполняют, имея полное предоставление о технических свойствах металла и используемого газа, причем первый имеет первостепенное значение особенно тугоплавкость свариваемых материалов.

Для пайки меди или кабеля, потребуется специализированная горелка, которую можно приобрести в торговой сети крупных городов, например, в Москве.

Технические особенности:

1. Мощность пламени различается от вида работ: выпаять электронные детали — минимальное значение, а для нагрев металла для ковки — максимальная величина.
2. Форма факела, также связана с видами операций: термоусадочные работы или термическая обработка больших поверхностей требуют широкий факел, а для пайки используют высокоточное контурное пламя в виде иглы.
3. Пластиковый корпус — бюджетный, применяется для работ с невысокой режимной температурой и с короткими периодами обработки, иначе пластик может расплавится.
4. Стабильность пламени определяется возможностью работы под углом до 45.
5. Наличие сменных насадок — желанная комплектация для пользователей, чтобы была возможность выполнять разные задачи.
6. Особые требования: форма конструкции, устойчивость, наличие защитных функций, например, ветрозащиты.
7. Варианты подключения к баллончикам, резьбовые соединение, самые надежные и распространённые с максимальной герметичностью.
8. Емкости выбирают исходя из объема сварочных работ: от 5 до 50 л.
9. Шланг должен быть таким, чтобы его длины было достаточно до места выполнения работ.
10. Пропановый редуктор применяют с манометром, чтобы контролировать наличие газа.

Как сделать инжекционную газовую горелку своими руками?

Шаг 1: Подготовка материалов и инструментов. Для изготовления инжекционной газовой горелки вам понадобятся следующие материалы: металлическая труба диаметром около 20 мм, баллон с пропаном или метаном, медные трубки диаметром 5 и 6 мм, силиконовый шланг, детали для соединения трубок (фитинги), запорный кран, металлическая пластина.

Шаг 2: Создание корпуса горелки. На металлической пластине отметьте места для отверстий: одно для трубы диаметром 20 мм и два для медных трубок диаметром 5 и 6 мм. Выполните отверстия с помощью сверла. Затем закрепите медные трубки в отверстия с помощью фитингов.

Шаг 3: Подготовка сопла. Отрежьте медную трубку диаметром 5 мм на необходимую длину — это будет сопло горелки. Затем припайте к соплу кусочек металлической трубки диаметром 6 мм так, чтобы она была расположена примерно на 45 градусов к соплу.

Шаг 4: Сборка газового тракта. Подключите один конец силиконового шланга к запорному крану, а другой конец к горелке. Затем, с помощью фитингов и медных трубок, соедините запорный кран с баллоном с газом.

Шаг 5: Проверка и использование. Перед использованием горелки необходимо проверить герметичность соединений и наличие утечек газа. Для этого нанесите на места соединений пены для бритья и проверьте, возникают ли пузырьки. Если пузырьки появляются, необходимо устранить утечки. После проверки можно использовать инжекционную газовую горелку для работы с металлом.

Обратите внимание: при работе с горелкой необходимо соблюдать меры предосторожности и использовать средства индивидуальной защиты, так как работа с открытым огнем и газом может быть опасной

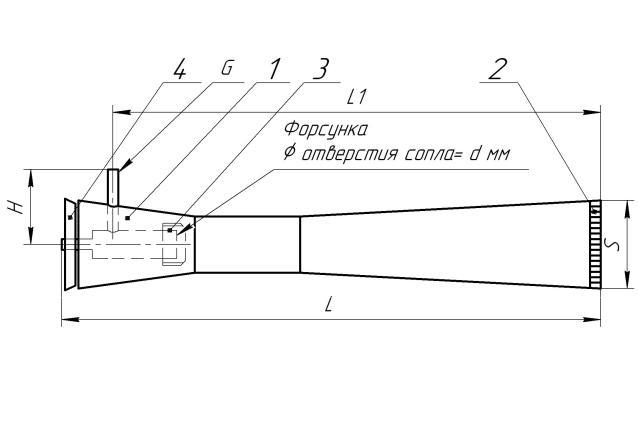

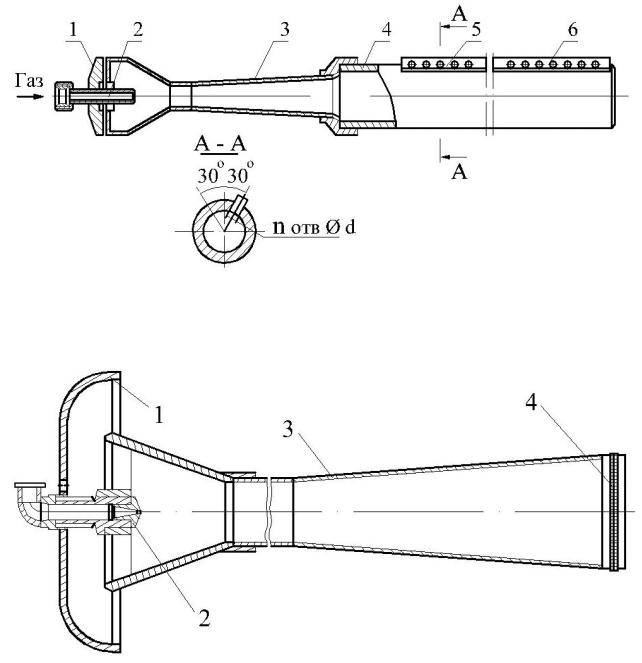

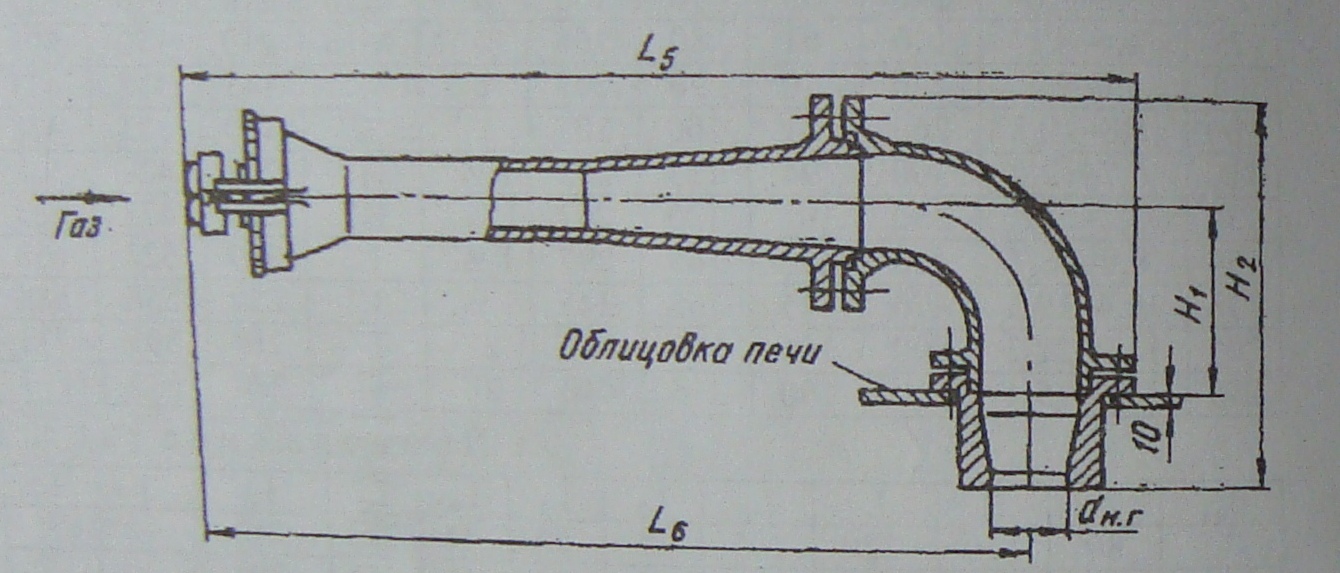

Инжекционная газовая горелка: схема и принцип работы

Основой инжекционной газовой горелки является газовая форсунка. Газ поступает в форсунку под давлением, благодаря чему происходит разбрызгивание газа на мелкие капли. Далее, газовая смесь подается в горелку, где она сжигается с помощью искровой системы и обеспечивает пламя необходимой интенсивности.

Принцип работы горелки основан на инжекционном способе подачи газовой смеси в горелку. При этом используется принцип инжекции, такой же, как в двигателях внутреннего сгорания. Газ сначала поступает в форсунку под давлением из редуктора, после чего происходит его разбрызгивание на капли под действием газового потока. Затем газовая смесь подается в горелку, где смесь сгорает под действием искры, образуя нужное пламя.

Преимуществом инжекционной газовой горелки является высокая эффективность и экономичность. Благодаря инжекционной системе подачи газа, горелка работает более эффективно, расходуя при этом меньше топлива. Также, такая горелка обладает более стабильной работой и имеет более широкий диапазон регулирования интенсивности пламени.

В целом, инжекционная газовая горелка представляет собой надежное и эффективное устройство, которое позволяет достичь нужной температуры горения и обеспечить оптимальную работу кузнечного горна. Схема и принцип работы горелки просты, что делает ее доступной для самостоятельного изготовления.

Полезные советы

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.
