Как сделать ручку и форсунку?
Конструкция самодельной газовой горелки и схема подключения к баллону.
Сначала к латунной трубке необходимо приделать ручку. Используют для этого обычно либо ручку от старого паяльника, либо в обычном деревянном бруске просверливают продольное отверстие с диаметром, соответствующим диаметру самой латунной трубки. Далее ручка крепится к трубке с помощью эпоксидной смолы или силикона. Ей придается форма удобная для вас.
Особенно тщательно необходимо подойти к изготовлению форсунки.
Желательно, чтобы отверстие форсунки было около 0,1 мм. Просверлить такое отверстие в домашних условиях невозможно, поэтому делается более широкое, и края его зачеканиваются до необходимых размеров. Работа эта очень точная, поэтому потребует от вас много времени. Для надежности выполнения всех действий, заготовку закрепляют в тиски и наносят удары молотком вертикально с небольшой «оттяжкой» к центру.
Вся процедура производится по кругу, чтобы избежать отклонения направления подачи газа в дальнейшем. После чеканки головка форсунки обрабатывается мелкой наждачной бумагой. На обратной стороне форсунки нагоняется резьба для соединения с подводящей трубкой. Часто для соединения форсунки и трубки используется пайка. Отметим, что это далеко не лучший способ соединения: в случае необходимости будет очень сложно произвести ремонт или замену форсунки.
ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ
2.1. Перед началом работы следует привести в порядок и надеть спецодежду, спецобувь, при необходимости, проверить наличие и подготовить другие средства индивидуальной защиты. Спецодежда должна быть соответствующего размера, чистой и не стеснять движений. 2.2. Перед работой нужно подобрать инструмент и технологическую оснастку, необходимые для выполнения работы, проверить их исправность, инструменты и материалы должны быть расположены в удобном месте с учетом технологической последовательности их применения. 2.3. При подготовке газового баллона к работе необходимо при помощи ключа из цветного металла сныть стальной колпак и заглушку с вентиля, осмотреть арматуру, при необходимости, удалить грязь и продуть вентиль быстрым поворотом маховика (открыть-закрыть). 2.4. В случае если колпак не снимается, баллон считается неисправным, его необходимо отправить на склад. 2.5. Перед началом работы необходимо проверить газовую горелку, так как засоренное сопло может быть причиной прерывистого пламени, «обратных» ударов, пропуска газа в местах соединения шлангов с горелкой и с баллоном. 2.6. Весь инструмент и приспособления для выполнения работ должны быть в исправном состоянии; обнаруженные во время проверки дефекты следует устранить, при невозможности устранения неисправностей своими силами — работы производить нельзя. 2.7. Прежде чем приступать к работе, необходимо внимательно осмотреть место предстоящей работы, привести его в порядок, убрать все посторонние предметы и, при необходимости, установить защитные ограждения. 2.8. Не следует приступать к выполнению работы при следующих нарушениях требований безопасности: — при неисправностях применяемого инструмента, технологической оснастки, средств защиты работающих; — при недостаточной освещенности рабочего места и подходов к нему. 2.9. Работник должен лично убедиться в том, что все меры, необходимые для обеспечения безопасности выполнены. 2.10. Работник не должен приступать к работе, если у него имеются сомнения в обеспечении безопасности при выполнении предстоящей работы.
Кузнечный МИНИ горн своими руками. Фотообзор 8 вариантов
Кузнечный мини – горн своими руками – это отличный способ заниматься любым делом и при этом сэкономить деньги. Также горн можно сделать по своим предпочтениям для удобства и комфорта. Ведь не всегда можно купить то, что полностью устроит пользователя. Сделать кузнечный горн своими руками, это не такая сложная задача. Для начала нужно выбрать материал, у каждого свои преимущества.

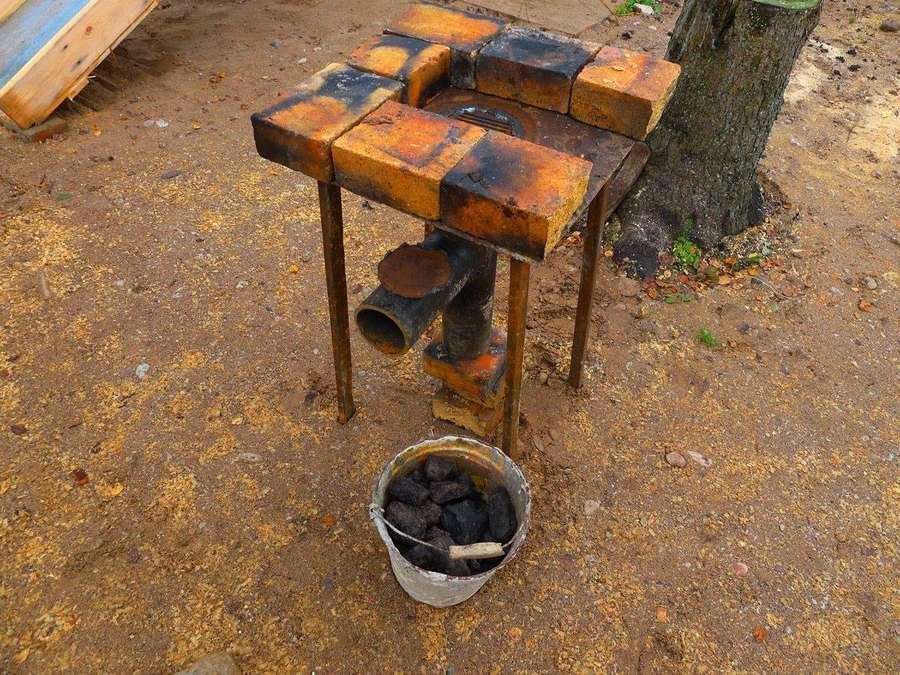

Шамотный кирпич хороший огнеупорный материал, но есть альтернатива доступнее. Кирпич из шамотной крошки выдерживает меньше температуру, чем изначальный его вариант, но также подойдет для постройки мини кузнечного горна. Такой материал изготавливается из старых или поврежденных шамотных кирпичей.
Каркасом конструкции кузнечного горна может служить металлическое основание. Такой каркас обеспечивает хорошую устойчивость. Устойчивость кузнечного горна важная его составляющая, так как горн действует постоянная нагрузка при постоянной работе.
Кузнечный горн можно изготовить из бочки, металлический лист следует обернуть вокруг огнеупорного материала. В центре необходимо сделать или оставить углубление для погрузки заготовок для плавки.

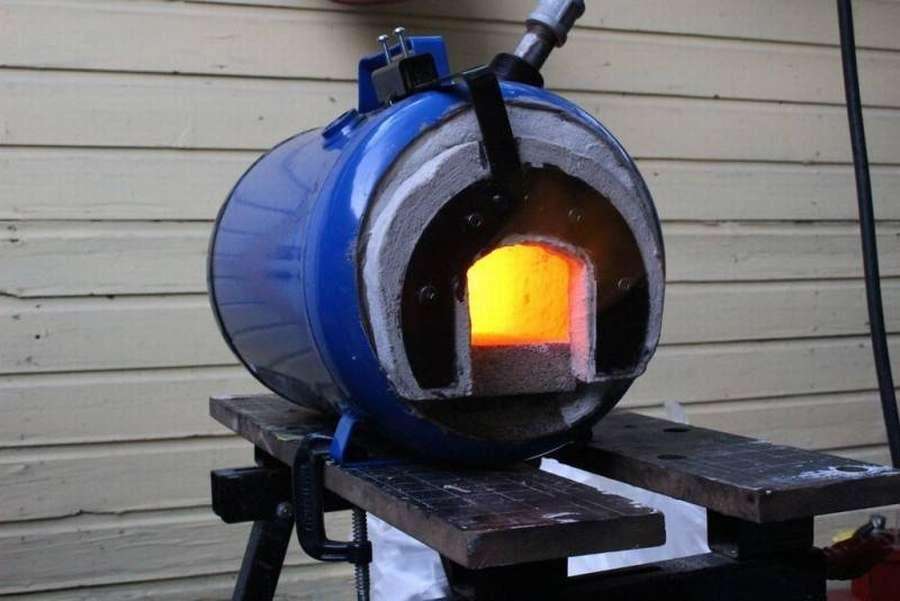

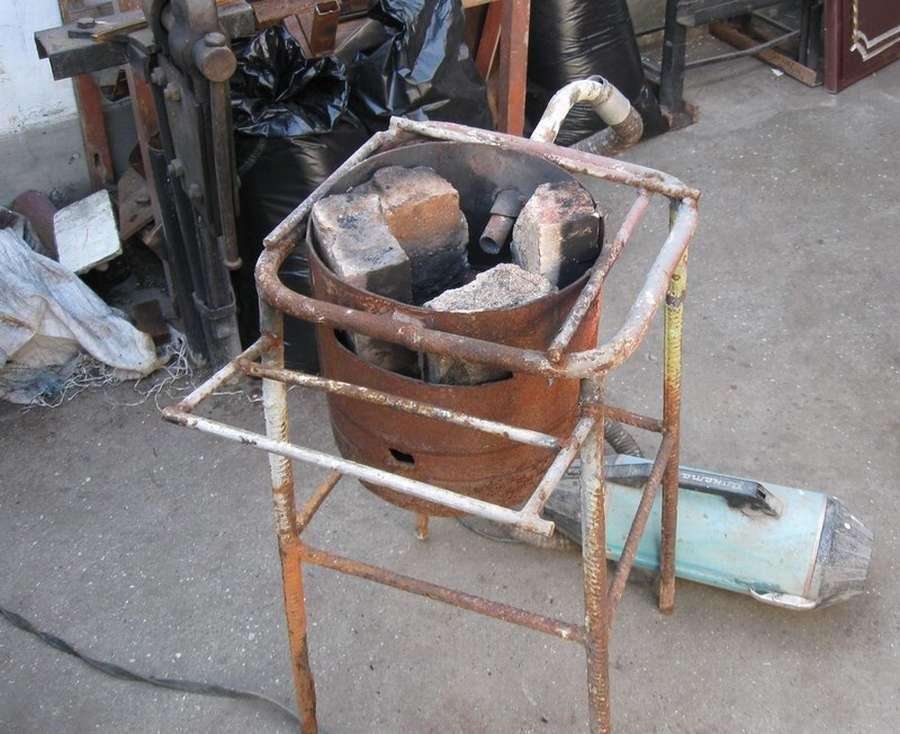

Мини кузнечный горн можно сделать из старой ржавой бочки и установить его прямо в металлический каркас из подручных материалов
Важно сделать в бочке отверстия для вентиляции воздуха
Кузнечный горн своими руками может работать на различных видах горючего, в зависимости от разновидности устройства. Один популярных и доступных видов горючего, это древесный уголь. Снизу кузнечного горна можно смастерить емкость для золы из подручных средств.

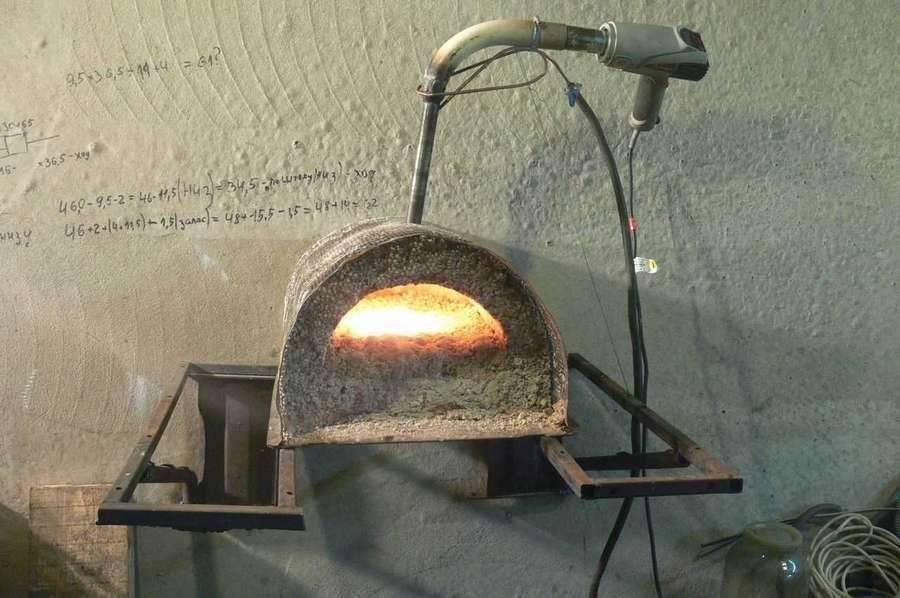

Также кузнечный горн может работать на газу, с прямой подачи горюче можно допиться постоянной поддержки высокой температуру. В любом случае главное соблюдать безопасность и расположить горн подальше от легковоспламеняющихся материалов.

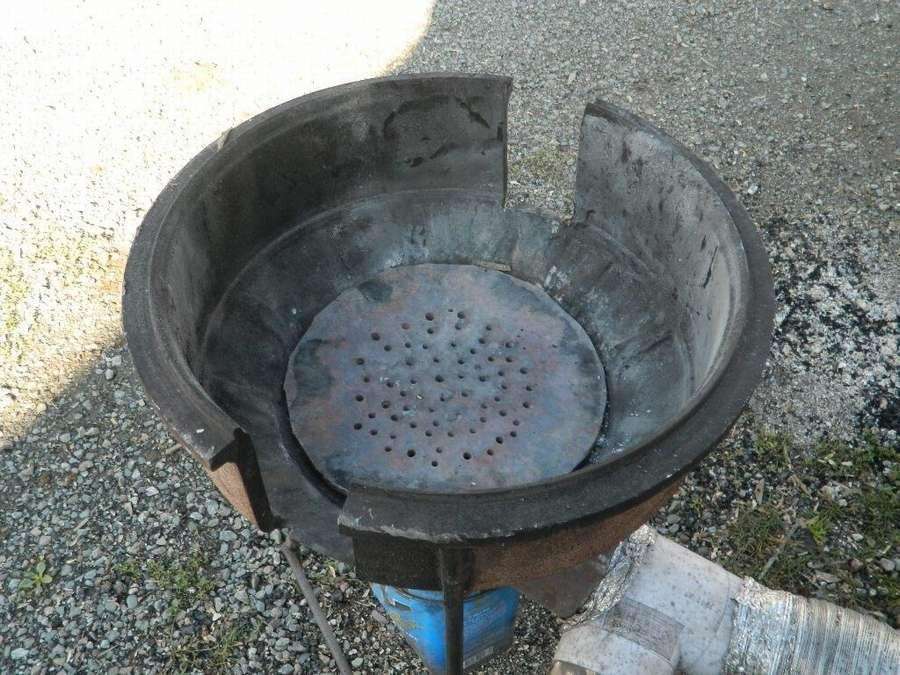

Для распределения горючего по поверхности горна подойдет большая вместительная чаша. По центру горн можно накрыть металлическим листом, в нем можно сделать отверстия для циркуляции воздуха и сброса золы.

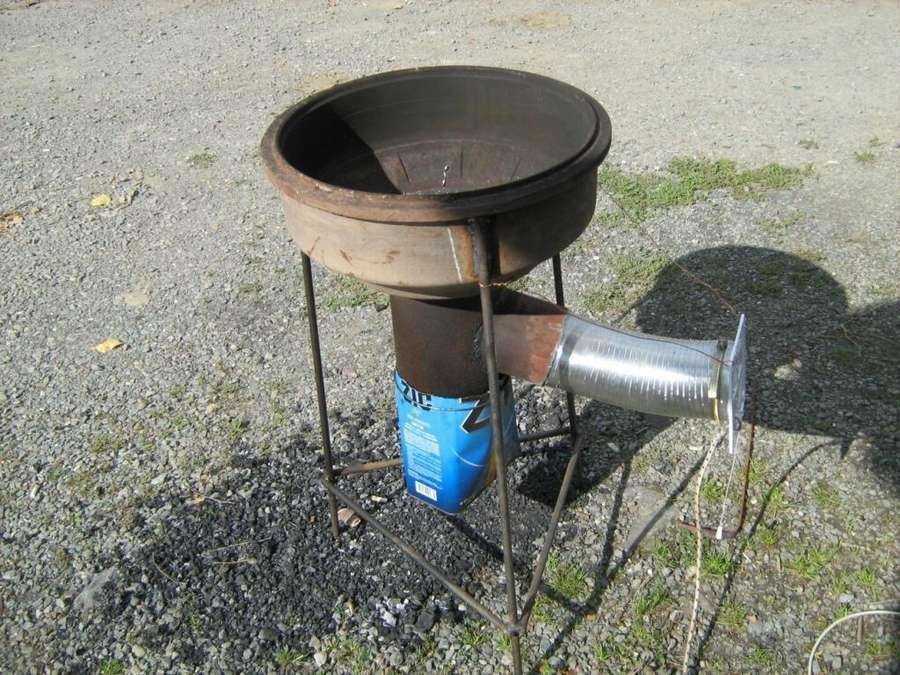

Кузнечный горн можно сделать из обода, который служит соединением между колесом и шиной. Обод должен быть достаточного размера для удобной и комфортной ковки.
Читать полностью (ссылка)
Особенности изготовления
Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.
Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.
Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.
И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт
Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать
При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.
Рекомендации
Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?
- Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
- На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
- Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
- Давление газа устанавливается до режимного значения, открывается вентиль.
- По шлангам топливо поступает к пропановому прибору.
- В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
- Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.
Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.
Чего делать категорически нельзя:
- работать рядом с открытым огнем;
- баллон держать в наклонном состоянии;
- располагать под солнцем сосуды;
- осуществлять работы без редуктора;
- проводить разогревание редуктора над открытым огнем.
Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.
Конструкция самодельной газовой горелки
- металлический корпус;
- редуктор;
- форсунка;
- регулятор подачи топлива;
- головка;
- узел для закрепления газового баллона.
Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.
Регулировка
От правильной настройки пламени зависит чистота резки. Кислородная обработка проводится при несколько окисленном или нормальном факеле. Тщательно откорректированное пламя у резаков с расположением мундштуков концентрического типа окружено режущим потоком кислорода. Ядро факела на каждом участке должно быть симметричным и не отличаться яркостью.
Резку горелкой со сдвинутым мундштуком проводить нельзя, поскольку это приведет к нагреву кромки, что негативно отразится на качестве разреза. Использование самоцентрирующихся мундштуков повышает удобство использования подобного оборудования, ведь устройство делает пламя симметричным.
Иногда движение газовой смеси затрудняется из-за засорения канала, что разделяет факел на струйки и приводит к потере стабильности. Такое изделие не только уменьшает качество обработки, но и снижает производительность. Корректировка пламени основана на создании симметричного пламени нужной мощности по отношению к кислородной режущей струе.
Важно! Установленная мощность горения определяется толщиной материала. Нормальное пламя обеспечивается на приоткрытых вентилях, что дает возможность проводить регулировку в процессе работы. При полностью открытом ацетилене и кислороде наблюдается чрезмерное количество первого
Плавное перекрытие ацетиленового клапана приводит к стабилизации процесса
При полностью открытом ацетилене и кислороде наблюдается чрезмерное количество первого. Плавное перекрытие ацетиленового клапана приводит к стабилизации процесса
Нормальное пламя обеспечивается на приоткрытых вентилях, что дает возможность проводить регулировку в процессе работы. При полностью открытом ацетилене и кислороде наблюдается чрезмерное количество первого. Плавное перекрытие ацетиленового клапана приводит к стабилизации процесса.
Изготовление газовой горелки из подручных материалов: поэтапно
Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.
Как изготовить форсунку и ручку
В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.
Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.
Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.
После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.
Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.
Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?
Как улучшить регулировку пламени
Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.
Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.
Правила и техника пайки
Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.
Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.
При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

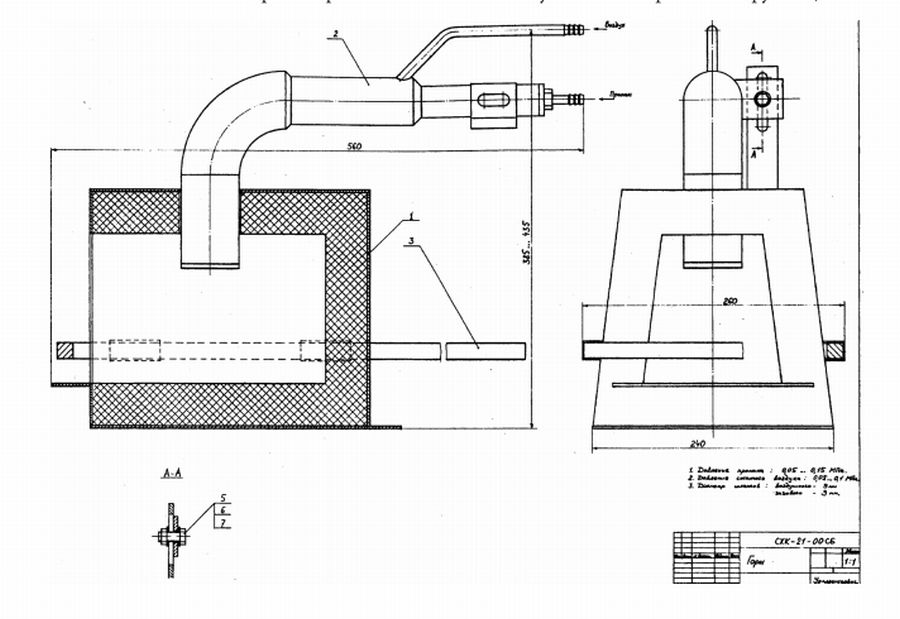

Чертеж горелки для пайки.
Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.
Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.
При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.
Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше
Нельзя расплавлять припой в пламени инструмента
В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями
Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.
Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.
Изготовление газовой горелки
Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.
Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.
После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.
Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.
Чертеж газовой горелки
Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.
После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.
Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.
Мини
Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.
Регулировочные роликовые зажимы исполнят роль вентилей.
Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.
У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.
Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.
Горелка готова. Осталось подсоединить к ней газ и воздух .
Газовая горелка своими руками: делаем из подручных материалов
В домашней мастерской или гараже часто возникает потребность использования газовой горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.
При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

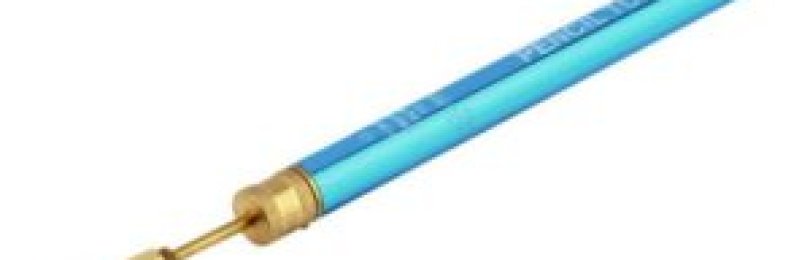

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки.
Или много сопловая рампа для разогрева битума на крыше:
Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать газовую горелку своими руками.
11 чертежей и схем: кузнечный горн (размеры)
Кузнечный горн – это по сути своей открытая печь, в которой необходимый металл разогревается до очень высоких температур для последующей ковки. После такой обработки металл становится пластичным и пригодным для обработки, чтобы придать любую нужную форму .В процессе художественной ковки получаются различные полезные и красивые изделия. Ниже будут представлены 11 чертежей и схем кузнечного горна.

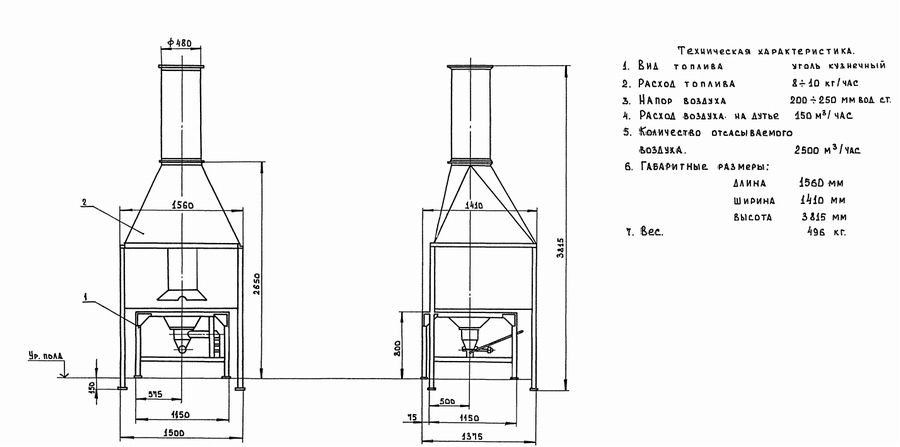

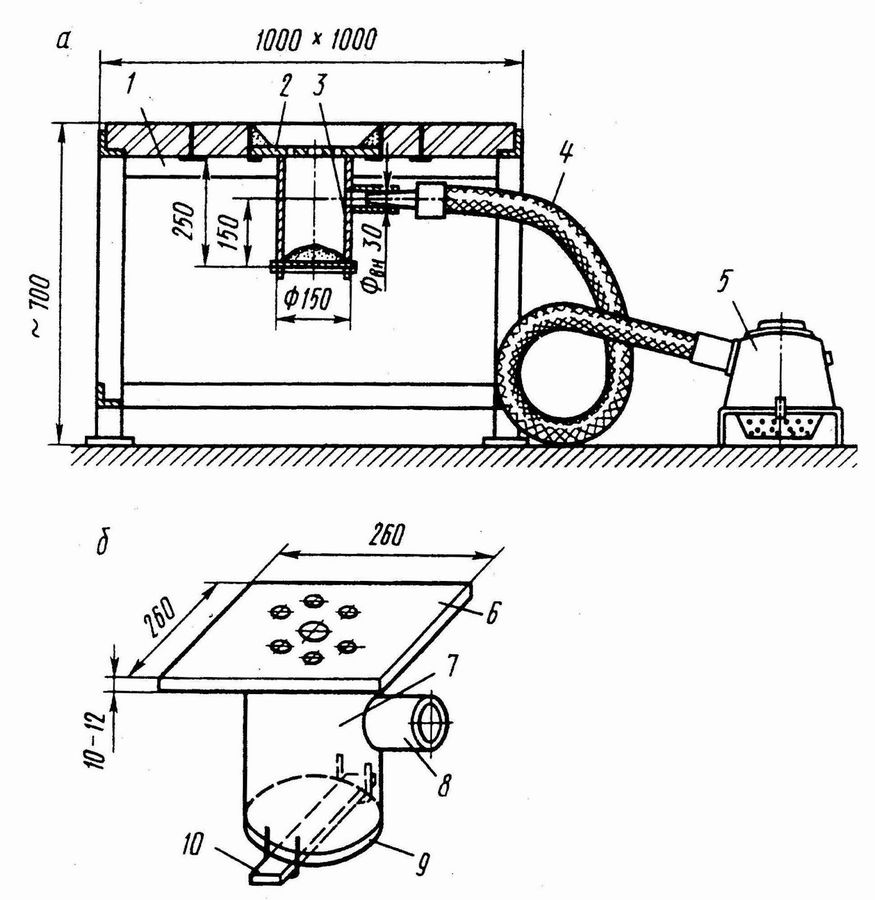

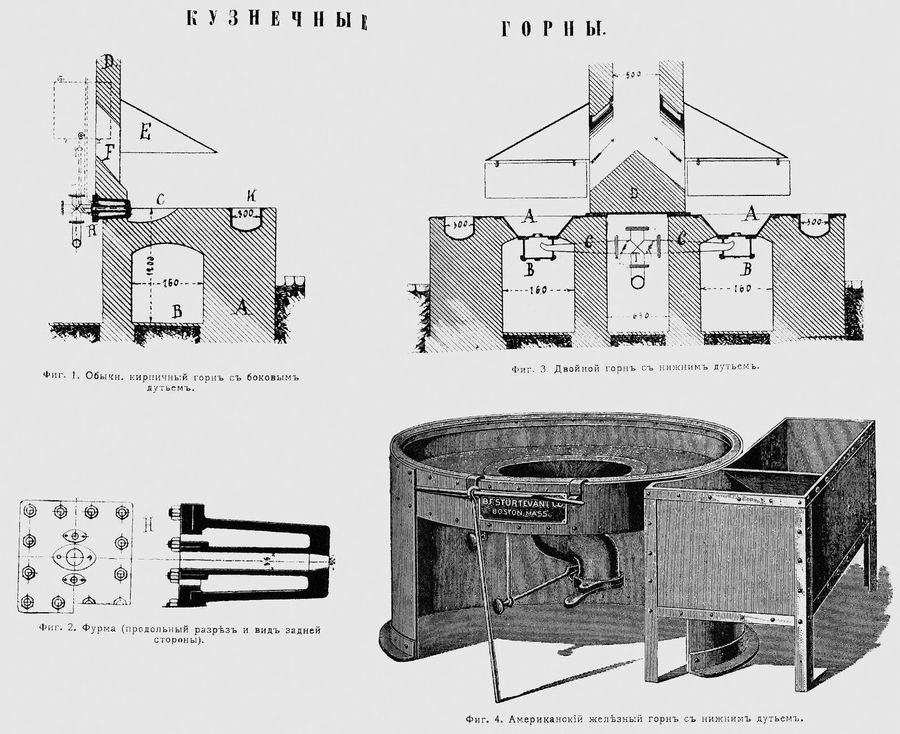

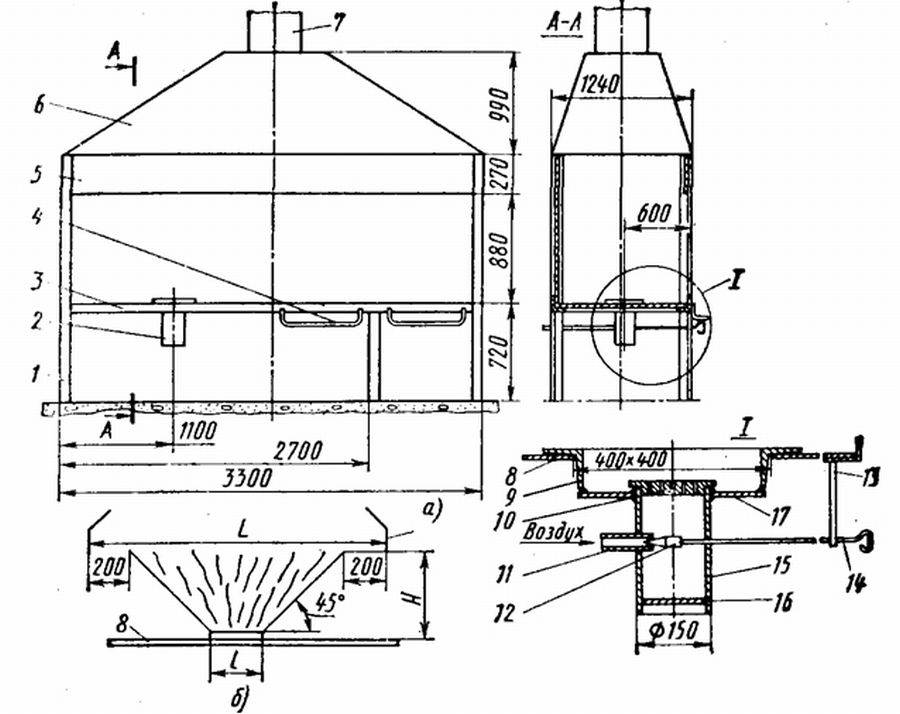

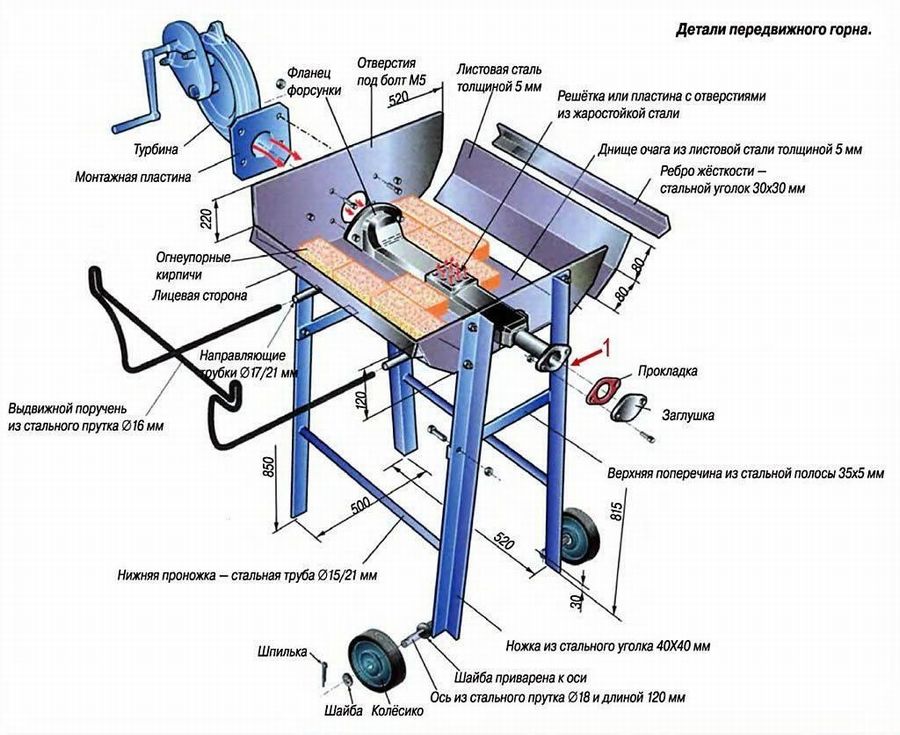

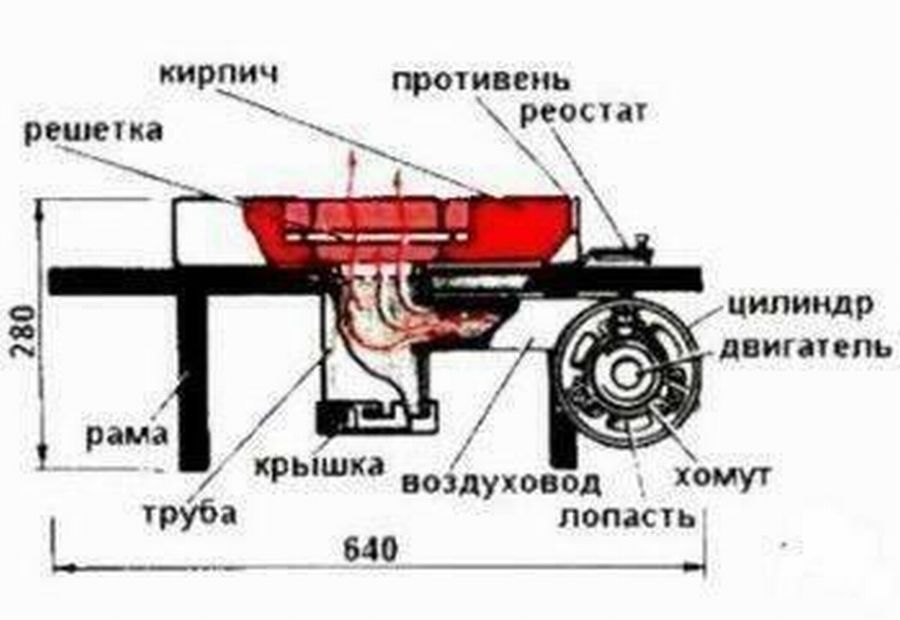

Представление чертежей поможет понять суть работы кузнечного горна, что позволит эффективнее обращаться с инструментом.
Также благодаря схемам и чертежам можно выбрать оптимальный для себя вариант горна.
Некоторые схемы и чертежи кузнечного горна помогут провести своевременное обслуживание или ремонт устройства.
Можно улучшить эффективность работы своего горна добавив различные приспособления.
Помогают раздувать кузнечный горн различные устройства
При ковке важно следить за уровнем нагрева горна, ведь у каждого металла своя температура плавления
Например, некоторые кузнечные горны работают благодаря газовым горелкам, это очень эффективно, но не стоит забывать о пожарной безопасности.
Один из вариантов угольного кузнечного горна.

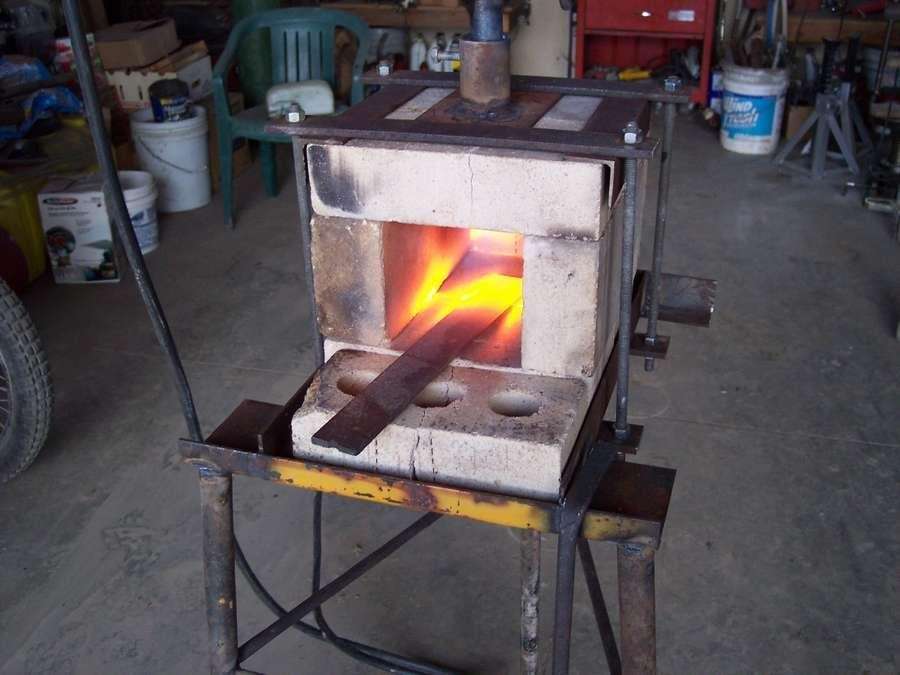

У кузнечного горна есть варианты с подкладкой огнеупорных кирпичей в горлышке устройства.
Существует варианты кузнечных горнов с металлической обкладкой стен. Получается куполообразная металлическая конструкция, к которой можно приделать вытяжку.
Важно проверить все крепление и общее рабочее и безопасное состояние кузнечного горна. Знание всех комплектующих также поможет для эффективной работы с инструментом
Горн кузнечный на пропане эффективный и экономный вариант в ряде случаев.Каждый найдет для себя оптимальный вариант инструмента и обеспечит себе комфортную и эффективную работу.
Читать полностью (ссылка)
Материалы необходимые для изготовления самодельной инжекционной газовой горелки:
- *кровельная газовая горелка;
- два отрезка черной трубы 40х3мм (длина: 40мм, 50мм);
- один отрезок черной трубы 25х3 (длина: 155мм).
*- очень много людей заморачиваются и делают горелку из кучи сантехнических фитингов и сварочных наконечников, краников. Зачем? Все это продается в магазине в виде кровельной горелке (берите средний размер сопла для нормальной производительности). И нам останется лишь переделать сопло!
Кстати, говоря о сопле. Если вы задаетесь сейчас вопросом, зачем что-то переделывать, когда есть готовые горелки. Как раз которую я и буду переделывать. Так вот ответ прост. И наглядно его я продемонстрировал в видео. При коротком сопле, горелка в закрытом пространстве гореть не будет! Не получится инжекционного процесса подсоса воздуха и пламя потухнет.
Какой газ выбрать
Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:
- природный газ;
- пропан;
- бутан;
- пропанобутановые смеси.
Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.
Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.
Получить водород в домашних условиях более чем реально, а такой аппарат способен давать температуру в 2500 градусов. Но исходные материалы для получения этого вещества тоже очень дорогие (основной смесью для получения является синильная кислота). К тому же они небезопасны. Также минус водорода в том, что он ощутим на запах.
Такое вещество, как метан, не используется в горелках для дома по общепонятным причинам. К тому же газ очень ядовит. Если говорить о выпарах метана, то они при сжигании не дают большого пламени, а средняя температура конструкции составляет 1100 градусов.
Форсунка и ручка — варианты изготовления
Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.
Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.
Если нужна особая конструкция, поступить можно следующими образом.
Подходящую заготовку зажимаем тисками.
Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.
Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.
После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.
В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.
Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.
Регулировку и настройку пламени горелки производят следующими способами:
- вентилем регулировки газа — текущая,
- перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
- изменением размера и формы приточного окна, через которое поступает атмосферный воздух.
Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.
Инструкции по изготовлению самоделок
Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.
Вариант 1 — простейшая горелка из куска трубы
Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.
С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.
Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:
- два куска трубы разного диаметра;
- штуцер;
- газовый шланг;
- редуктор;
- баллон с пропаном;
- сварочный аппарат;
- болгарка.
Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.
Достоинства и недостатки бензиновой горелки
Среди главных преимуществ БГ выделяются такие:
- Исправное функционирование горелки на высоте 3-4 тысяч над уровнем моря.
- Горелка способна нормально работать даже при минус 40 градусов по Цельсию.
- Такое топливо как бензин стоит гораздо меньше, особенно если сравнивать с газом.
- Небольшая масса горелки и легкость в использовании.
- Горелку можно взять куда угодно, например, на рыбалку, охоту или просто в поход.
- При монтажных работах такое устройство удобно применять.
- Высокая температура на выдаче позволяет работать с различными видами металлов и сплавами.
- Можно применять другое топливо: керосин, спирт или дизельное топливо.
Но есть у бензиновой горелки и недостатки:
Высокая пожароопасность, особенно в процессе заливания топлива. Чаще всего топливный факел неравномерный. Во время работы может появляться копоть
Важно применять чистый высокооктановый бензин, иначе отверстие дросселя быстро забивается
Как сделать газовую горелку своими руками
Приведем порядок действий, которому нужно следовать при изготовлении горелки:
- От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
- Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
- К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.
Водородная горелка своими руками
Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.
Конструкция газовой горелки
В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.
https://youtube.com/watch?v=jlvToZgP-1k
В устройство газовой горелки включаются такие элементы:
- корпус из металла;
- форсунка;
- редуктор;
- регулятор подачи топлива;
- узел для закрепления баллона;
- головка.
Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.
Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.
Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.
Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.
Заключение
Спиртовые горелки полезны для любителей рыбалки, охоты, походов. В одном из предыдущих материалов мы рассказали, используя сосуд от звездочки. Сегодня мы рассмотрим способ создания более объемной горелки с использованием алюминиевой баночки. У многих может возникнуть вопрос, почему изготавливать спиртовую горелку, если в магазинах продается сухое горючее. Сухое горючее также можно использовать, чтобы сварить кофе или приготовить горячий чай на походе, но практика показывает, что спиртовая горелка справляется с этим намного лучше и эффективнее.
Давайте посмотрим видео спиртовой горелки от автора самоделки :
Что же нам понадобится для изготовления самодельной спиртовой горелки?
– Алюминиевая баночка из-под газировки, пива или других напитков;- Круглогубцы;- Четыре спичечных коробка;- Канцелярский нож;- Медицинский спирт;- Фломастер или маркер- И ножницы.
нижнюю часть
Остается лишь залить медицинский спирт в нашу горелку и протестировать ее.
- Как сделать ручку и форсунку?
- Как упростить рассекатель?
- Жиклер или игла?
Практически у каждого мужчины возникала необходимость пайки металла в домашних условиях. Сам процесс несложный. Препятствие только в том, что оборудование для этого процесса не всегда есть у домашнего мастера. Газовый баллон есть, а вот специальной горелки для этого нет. Попробуем обойтись без автогена и изготовить для пайки простую горелку. Сразу необходимо отметить, что она не будет давать такой же мощный поток пламени, как ее аналог промышленного производства. Это значит, что производить сварку тяжелых конструкций вам не удастся. А вот паять простые изделия или заниматься ремонтом некрупных металлических конструкций вы вполне сможете.
Газовая горелка для пайки и ремонта небольших металлических конструкций пригодится в любом хозяйстве.
