Как выполнить монтаж инфракрасного теплого пола под плитку?

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

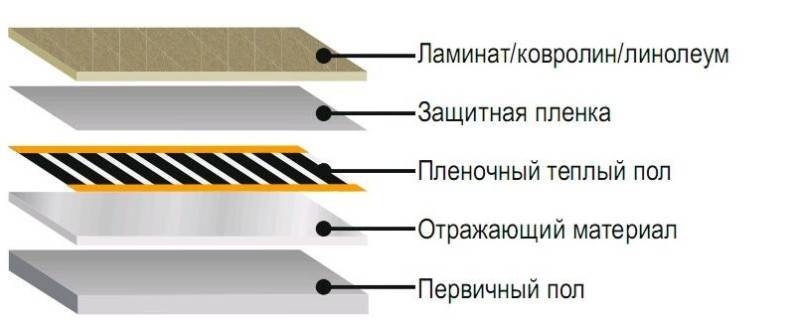

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

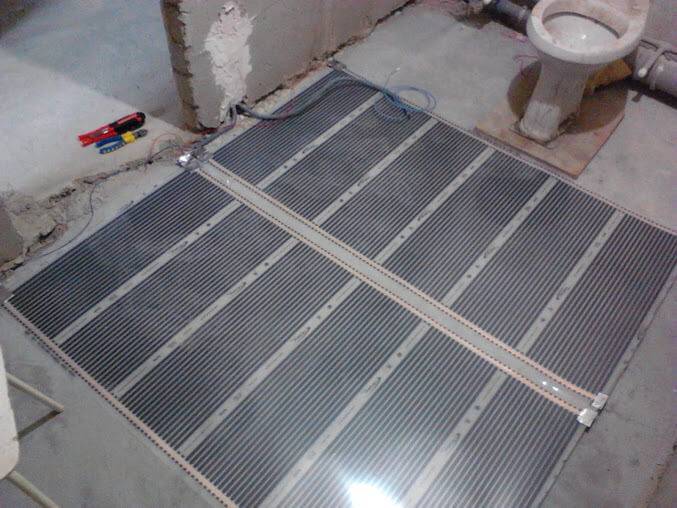

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Описание популярных моделей

На сегодняшний день у потребителя есть возможность выбрать вариант кабельного тёплого пола из широкой линейки современных моделей:

• Норвежские кабели Nехаns относятся к моделям, принцип работы которых основан на технологии подсоединения без муфт, что минимизирует риск сбоев в работе и гарантирует долговечность установленной системы «теплый пол». Кабели Nехаns отличаются наличием сплошного защитного металлического экрана, снижающего электромагнитное излучение и упрощающего самостоятельный монтаж. Внешнее покрытие представлено ПВХ, предотвращающим механические повреждения. Средний срок службы, при соблюдении технологии монтажа и правил эксплуатации, может превышать полвека.
• Испанские кабели Сеilhit получили мировую известность благодаря высоким качественным показателям и долговечности. Огромный ассортимент системы кабельные «теплые полы» от Сеilhit очень удачно сочетает в себе надежность и экологичность, а также отличается максимальным уровнем безопасности применения в жилых помещениях.
• Немецкие кабели Неmstеdt относятся к категории недостаточно популярных в нашей стране, что обусловлено отсутствием широкого рекламирования. Тем не менее, продукция этого зарубежного производителя прекрасно себя зарекомендовала как в жилых, так и в промышленных или офисных помещениях. Собственная технология соединения без муфты Неm-Systеm позволяет выполнить надежную конструкцию обогрева в наиболее уязвимых участках напольного покрытия.
• Чешские кабели Fеniх – это современная и очень качественная продукция, реализуемая по вполне приемлемой цене, чем и обуславливается популярность у отечественных потребителей. Весь выпускаемый широкий ассортимент характеризуется высоким уровнем надежности и гарантированной долговечностью.

Электрический теплый пол Nexans TXLP/1 700/17 кабель нагревательный одножильный на 4.1 — 5.2 м²

Особой востребованностью в нашей стране пользуются кабельные теплые полы от отечественного . Вся продукция, выпускаемая под этой маркой, соответствует принципам максимальной безопасности и комфорта.

Производитель гарантирует сохранение качественных характеристик системы обогрева и её бесперебойную работу в течение двадцати лет. Широкая модельная линейка позволяет выбрать кабели, оптимальные по уровню мощности и максимально адаптированные к особенностям эксплуатации.

Блок 1

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством

Разновидности инфракрасных теплых полов

Различают два вида полов — стержневые и пленочные. Преимущества стержневых полов:

• Укладка стержневого теплого пола может быть выполнена своими руками, что значительно снижает общие затраты на установку системы.
• Система отопления стержневого пола имеет автоматическую регулировку. При максимальной производительности системы включается экономный режим.
• Устанавливать систему отопления можно непосредственно в клеевой раствор.
• Не требуется применение дополнительной армирующей сетки.

Инфракрасное отопление пленочного типа немного отличается от стержневого варианта. Во время монтажа необходимо соблюдать следующие требования:

• При укладке инфракрасных полов с использованием стяжки обязательно применять теплоизоляцию и закреплять поверх пленки армирующую сетку.
• Глубина прогрева пленочного отопления немного меньше чем у стержневого пола. Поэтому при применении керамогранита в качестве напольного покрытия, необходимо подбирать пленку с номинальной мощностью 220 Вт/м².

При установке того или другого вида системы отопления необходимо помнить о следующих правилах:

• В обязательном порядке проводить заземление.
• Монтаж полов производить только на сухую поверхность.
• Подключать полы к системе электроснабжения нужно напрямую через автомат, запитанный от счетчика.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка

Составляется схема расположения полос пленки. Под низкой мебелью этот материал не рекомендуется укладывать. В данном случае произойдет ее перегрев, что приведет к выходу из строя одного из участков нагревательных элементов. Достаточным считается расстояние между полом и нижней плоскостью мебели — 3 см.

Подготавливают теплоотражающий материал, который укладывается под инфракрасной пленкой. Он способствует уменьшению теплопотерь при нагреве.

Подготавливают штробы на участке стены, где будет устанавливаться терморегулятор. Если пол деформирован или недостаточно ровный, выполняется бетонная стяжка или устраняются дефекты на отдельных участках. После этого расстилается гидроизоляция, сверху — теплоизоляция с защитным отражающим покрытием. Эти слои фиксируются с помощью двустороннего скотча в местах стыковки и по периметру.

Необходимые материалы

Стандартная комплектация системы пленочного теплого полаСтандартный комплект для монтажа должен включать в себя:

• Термопленку в рулоне;
• Контактные зажимы;
• Комплект проводов;
• Битумная изоляция на самоклеящейся основе.

Общий вид и основные элементы термопленкиДополнительно нужно будет купить:

• Теплоотражающую изоляцию;
• Термостойкую полиэтиленовую пленку;
• Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
• Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
• Двусторонний скотч;
• Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Монтаж термопленки

Инструкция:

1. Раскладывают инфракрасное покрытие, если нужно, его разрезают по насечкам. При укладке медные контакты должны находиться со стороны чернового пола.
2. К медной полосе крепят зажимы. Они должны быть закрыты термопленкой с одной стороны.
3. Битумная изоляция используется с целью защиты участков, которые разрезались.
4. Для удобства работы с ИК-пленкой ее фиксируют скотчем. Расстояние между полосами покрытия — 5 см, от стен отступают 10-15 см.

Подключение

Последовательность действий:

1. Укладывается проводка. Ее нужно прятать за плинтусом, в штробе.
2. На стене устанавливается терморегулятор, к нему подводят провода, при этом опираться следует на схему, предоставленную производителем.
3. Подключение к ИК-пленке осуществляется с помощью зажимов, установленных ранее.
4. Места соединения контактов закрывают битумной изоляцией.
5. Датчик температуры монтируется на графитовых полосах, для его фиксации используют битумный изоляционный материал. Прибор подключается и к терморегулятору. Учитывая, что ИК-пленка тонкая, на поверхности может появиться бугор, поэтому термодатчик нужно «утопить» в отражающей изоляции, для чего в таком покрытии делается надрез.

Для подключения теплого пола мощностью более 2 кВт необходимо использовать отдельный автомат. Прежде чем продолжать работы, проверяется функциональность системы.

Технология монтажа плиточного покрытия одинаковая при выборе любого способа упрочнения конструкции. Так, если планируется использовать стяжку, сначала укладывают армировку. Когда цементный раствор высохнет, начинают монтаж плитки. Если применяется «сухой» способ, устанавливают покрытие из гипсокартона или ДСП/МДФ. Они крепятся саморезами, которые следует располагать между полосами системы нагрева.

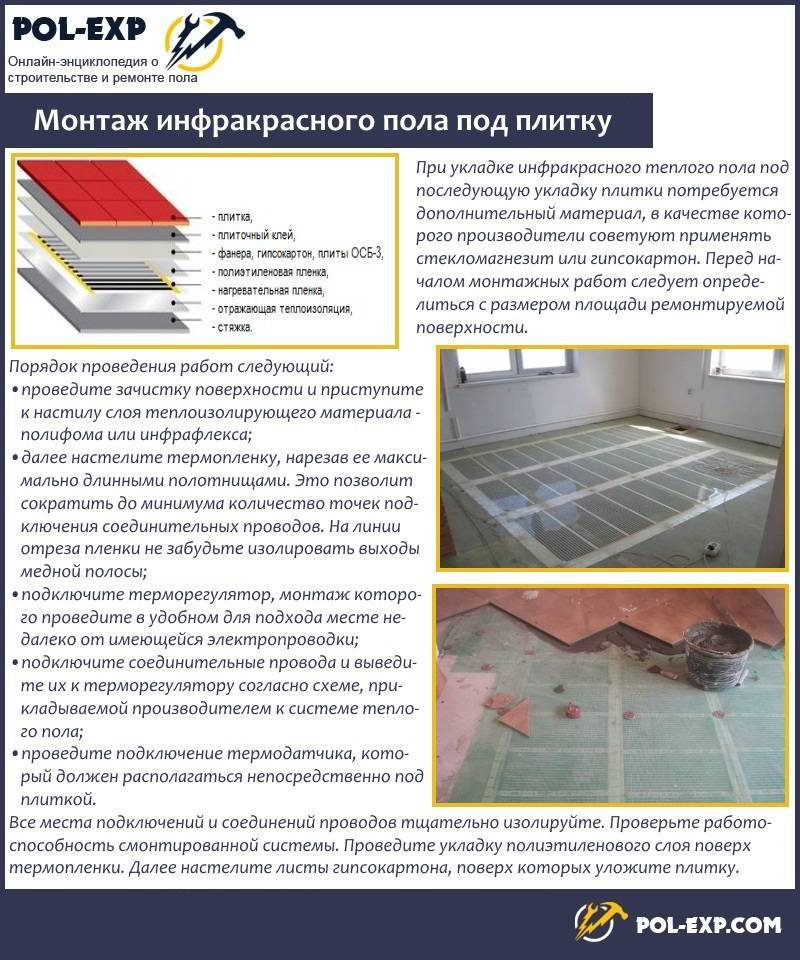

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.
2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.
3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов

1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

Подготовка полов аналогично с сухим методом.
Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.
Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
Заливка бетонной стяжки

Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
Как только полы высохли, переходят к кладке керамической плитки

Процесс монтажа выполняется классическим способом.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

1. Водяные теплые полы
2. Электрические теплые полы

У этого метода есть ряд преимуществ:

Использование дешевого теплоносителя.

• Возможность регулировки разной температуры в разных контурах.
• Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

• Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
• Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Примерная стоимость материалов и работ по монтажу

Сухие самоклеящиеся составы для монтажа плитки несколько дешевле, готовые – дороже. Стоимость самых популярных клеевых смесей:

1. Церезит – 75-216 руб.
2. КНАУФ — 236-250 руб.
3. ИВСИЛ КЛАССИК — 253-270 руб.

Стоимость установки инфракрасной пленки обойдется примерно в 3500 рублей за квадратный метр. Стяжка и укладка оплачиваются отдельно – около 500 рублей за метр квадратный. Монтаж плитки варьируется в пределах суммы 500-800 рублей за м2.

Так как технология укладки – достаточно сложный процесс, по возможности лучше обратиться к профессионалам. При выполнении монтажа своими руками необходимо подключить к работе хотя бы одного человека.
