Выбор места для точек электропитания
Кухня
Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.
- Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
- Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
- Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.
Ванная комната
В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.
Ванная комнаты делится на зоны:
- зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
- допускается установка водонагревательных устройств;
- можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
- место установки электророзеток с соблюдением правил безопасности.
Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.
Спальня и гостиная
При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.
В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.
Детская комната
В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната
Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.
При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.
Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.
Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.
Кабинет
Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая
В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.
Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220
- Подробности
- Опубликовано 16.07.2014 06:29
- Просмотров: 15366
Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.
Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.
Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:
Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.
Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.
Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.
Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.
Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.
В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная. Если в прихожей планируется теплый пол, то для него следует предусмотреть датчик.
Потолочное освещение в квартире может регулироваться одно -, двух — и трехклавишными выключателями. Их можно расположить все в одном месте, например, около входа в помещение на высоте 100 см от уровня пола, а можно предусмотреть возможность выключения потолочного света, например, выключателем в районе прикроватной тумбы. Это удобно, так как чтобы выключить потолочное освещение вам не нужно будет вставать с кровати.
Безусловно, наши советы не могут предусмотреть все возможные варианты размещения розеток и выключателей в каждой квартире, но надеемся, что они будут полезны нашим читателям. Если вы испытываете сложность с самостоятельным планом расположения розеток и выключателей в квартире, а также выбором приозводителя электрофрнитур, цвета и формы, вы можете обратиться к профессионалам интернет магазина Shop220, которые с легкостью помогут вам с ответами.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Не пропустите: Как выбрать сечение для кабеля. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
| Зона | Класс защищенности | Что может использоваться |
| IРХ7 | электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; | |
| 1 | IРХ5 | только водонагреватели |
| 2 | IРХ4 (IРХ5 для общественных мест) | водонагреватели и светильники класса защиты 2 |
| 3 | IРХ1 (IРХ5 для общественных мест) | Всё остальное |
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Прихожая, коридор, лестница
Часто коридоры в домах имеют продолговатое расположение. При размещении потолочных светильников мы должны выбрать более чем один светильник в середине, чтобы равномерно освещать помещение. В дополнение к типичной цепи освещения потолка и стен часто встречается использование небольших энергосберегающих светильников для освещения лестницы и пола. Не имеет смысла ставить электрические розетки по всей длине стен коридора. Только один слот в начале и другой в конце помещения.
Часто светильники выполняют не только прямую функцию — освещать, но и создают уют и напрямую участвуют в создании стиля и настроения.
Важным элементом освещения коридоров и лестниц является использование проходных выключателей (перекрёстных). Такое соединение цепи даёт очень удобную возможность производить включение и выключение светильников с двух и более мест, то есть возможность включить освещение в начале коридора, и отключить его в конце.
Функциональные зоны в спальне
Место для сна, то есть кровать или диван, туалетный столик, шкаф и, возможно, небольшое рабочее место – вот функциональные зоны спальни. Одним или несколькими штепсельными разъемами необходимо оборудовать каждую из них.

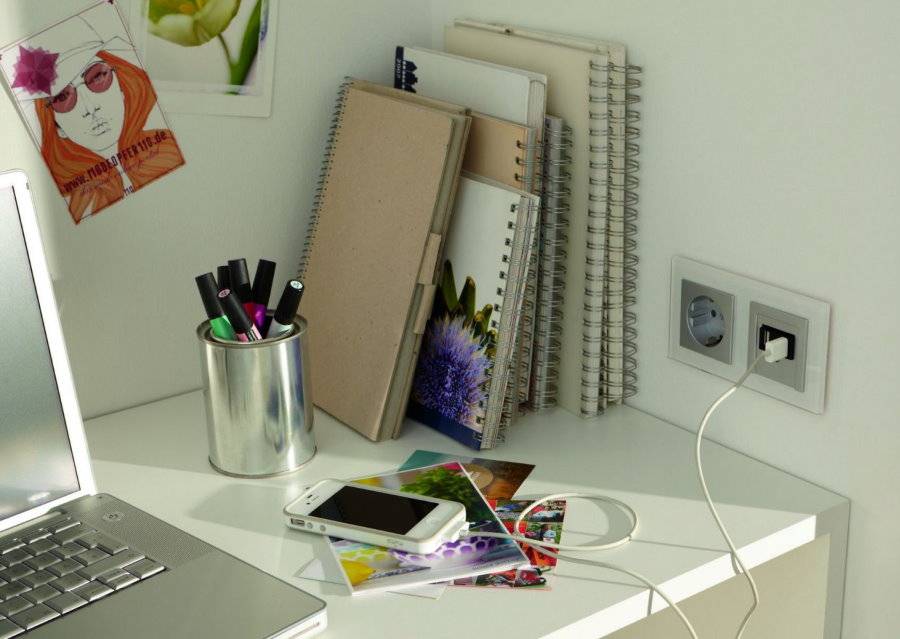

Розетки обязательно должны быть над рабочим столом, если такой имеется в спальне
Если квартира небольшая, и понадобилось дополнительное зонирование, при котором комната разделяется на зоны спальни и гостиной, штепсельных разъемов потребуется больше.
Розетка у прикроватной тумбочки
Как правильно разместить розетки над тумбочкой в спальне? Обычно в этой комнате есть прикроватный источник освещения – торшер или настольная лампа. Также зона спального места требует точки питания для подзарядки мобильных устройств.
Зарядить телефон или поработать с ноутбуком – современному человеку не обойтись без розетки около кровати. Лучше, если их будет несколько
Для подзарядки гаджетов можно установить USB-гнезда, которые выпускаются с одним или несколькими разъемами и комбинированные с входом для обычного штепселя.
Исходя из таких данных и следует определить количество розеток в этом месте.

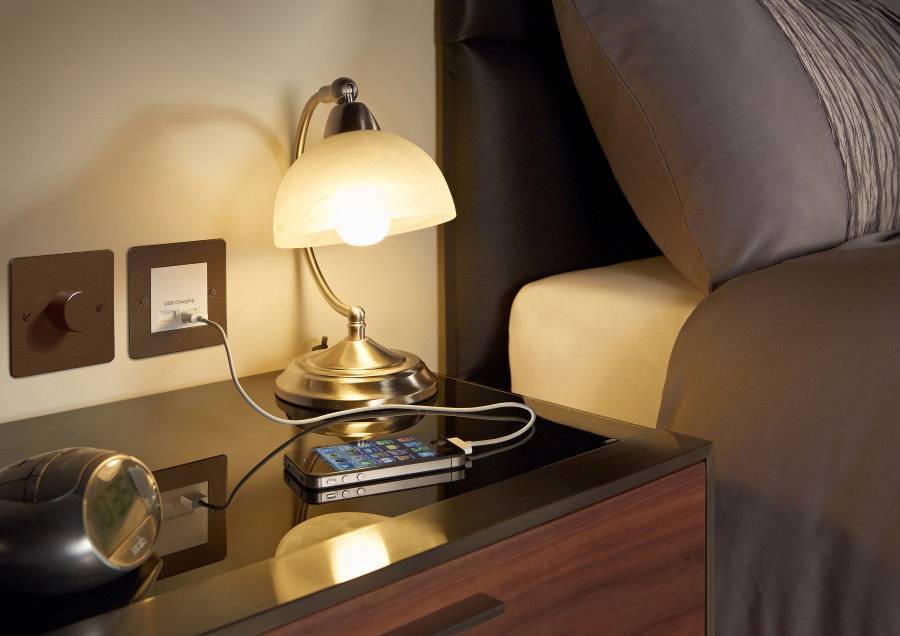

Розетка с USB-гнездом решит вечную проблему поиска зарядного устройства

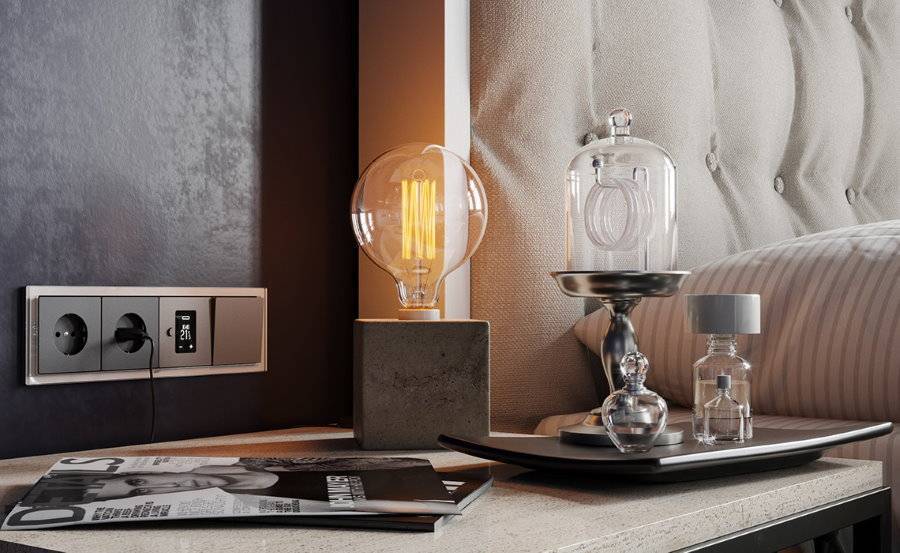

Целесообразно разместить розетки над тумбочкой в спальне на высоте примерно 70 см от пола, так как стандартная высота тумбочки 55-60 см.
У дверного проема
Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.
Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса
Для прочих электроприборов
Впрочем, официальных нормативов для высоты размещения электроэлементов нет, их можно расположить выше, совместив в одном блоке выключатель верхнего света и несколько розеток для подключения пылесоса, утюга или вентилятора.
Розетки для вентиляторов и прочих бытовых приборов следует располагать в удобных местах, где электрические устройства не будут закрыты мебелью
Вход для кондиционера делают под потолком, а розетки для телесистемы прячут позади нее, так как эти приборы не требуют частого отключения.
В ТВ-зоне нужно несколько розеток. Минимум – 2 электрические розетки и гнездо для антенного кабеля
Электроточки в других комнатах
В санузле предусмотрите индивидуальные розетки для стиральной машины, сушилки и бойлера. Для подсветки у зеркала или гидромассажной панели необходимо обеспечить скрытые гнезда. Пары слотов с крышками для защиты от влаги хватит для электробритвы или фена, альтернативный вариант – установка устройства на полке или в ящике напольной тумбы. Розетки стоит размещать в пределах длины шнура питания и удобства эксплуатации. Для санузла хватит одного выключателя – клавишного или с датчиком движения.
В прихожей и коридоре розетки размещают над плинтусом – для напольных светильников, пылесоса или гладильной доски. Выключатели устанавливают возле входа в квартиру и в дальней части коридора. Для комфорта жильцов можно использовать сенсорные или смарт-модели, а для напольной подсветки подойдут устройства с датчиком движения. У входной двери можно установить кнопку master-off, которая одним нажатием обесточит весь дом за исключением холодильника и других полезных гаджетов.
Количество и расположение выключателей и розеток влияет на комфорт проживания и безопасность эксплуатации. Чтобы бытовая техника подключалась без нагромождения разветвителей и удлинителей, а выключить все осветительные приборы можно было одним нажатием клавиши, тщательно спланируйте перед ремонтом, где вам необходимы все электроточки.
Заземление
Грамотно подключенная розетка для ванны требует надежного заземления, чтобы вероятность удара электрическим током была маловероятна. Важнейшее требование – использование УЗО-автомата, обеспечивающего «защитное отключение» электричества, если возникли угрозы для жизни человека, такие как:
- касание токоведущих деталей;
- утечки на сам корпус;
- короткое замыкание.
Главный параметр выбора автомата – показатели тока утечки, указываемые на корпусе. Рекомендуемое значение срабатывания УЗО – 10-30 мА.
Ток утечки всегда указывается на корпусе устройства

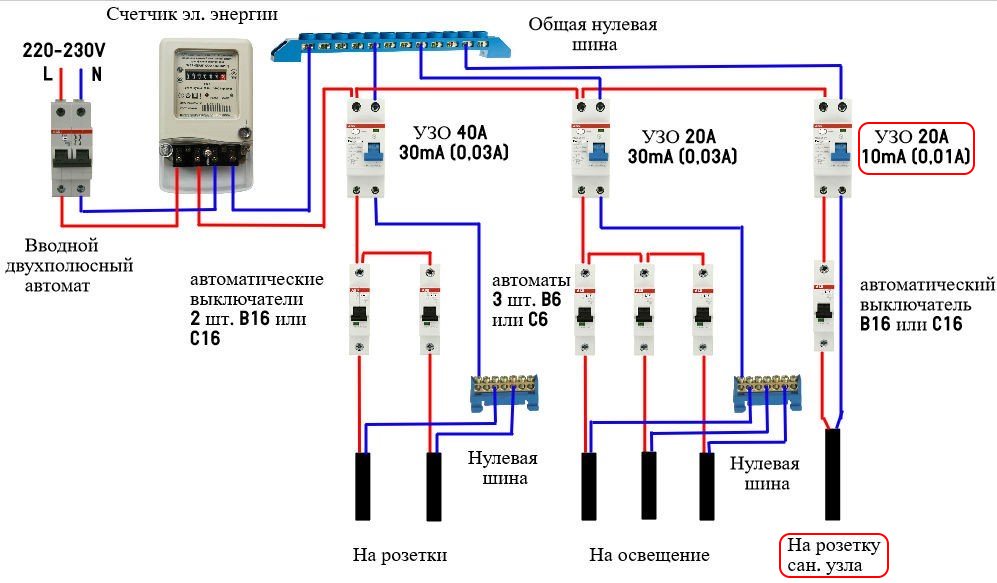

Схема подключения УЗО в однофазной сети с заземлением
Аппарат подключают к сети вне помещения санузла, обычно располагая в главном электрощите квартиры. Чтобы система нормально работала, используют специальный кабель с заземляющим проводником. При помощи него до безопасного уровня выравниваются потенциалы. Заземление на любую стройарматуру, железные трубопроводы запрещено.

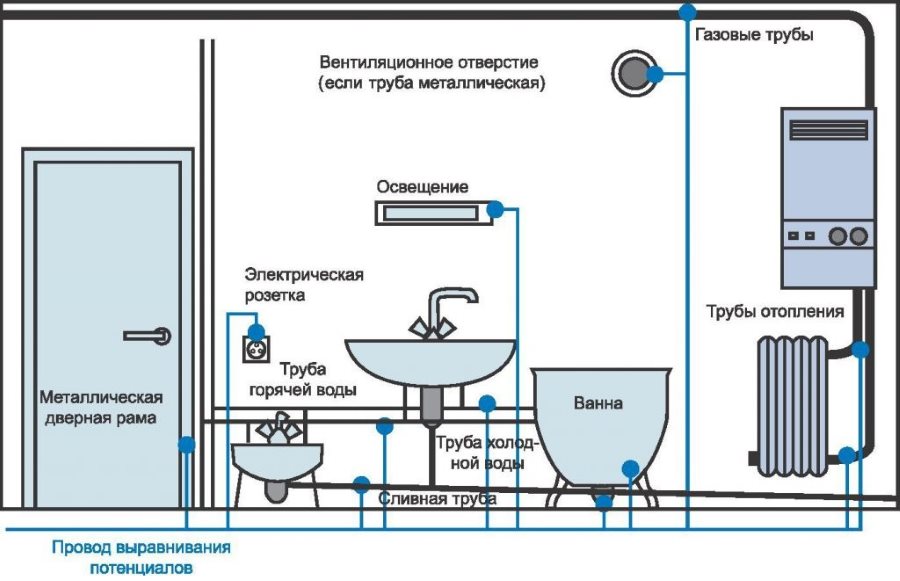

Заземлению в обязательном порядке подлежит всё электрооборудование. Однако, если вы решили заземлять свою ванную, целесообразно рассмотреть вариант подключения и других опасных поверхностей и приборов
Электричество в детской комнате — что нужно знать
Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола
А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:
- в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
- электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
- если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
- минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
- в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
- установка электророзеток в душевых кабинах запрещена;
- минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.
Сколько розеток нужно в гостиной
Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.
Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.
Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.
К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.
Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.
Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.
Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.
По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.
Высота установки выключателей
Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.
Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.
Итого – сколько розеток нужно в квартиру
Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.
Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.
В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.
Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.
