Выбор места установки стабилизатора напряжения в доме — правила и советы

Подвал: предотвращение повреждений электрических приборов

Установка стабилизатора напряжения в подвале является важной мерой для предотвращения повреждения электрических приборов, которые могут использоваться в этом помещении. Подвалы могут быть подвержены нестабильному электроснабжению, что может привести к скачкам напряжения и перенапряжениям, способным повредить электронику и другие устройства

Стабилизатор напряжения обеспечивает постоянное и стабильное напряжение, что является необходимым для безопасной работы электрических приборов. Установка стабилизатора в подвале может улучшить надежность работы подвальной электроники и устройств, а также продлить их срок службы.

При выборе стабилизатора для установки в подвале следует учитывать следующие факторы:

• Мощность стабилизатора. Она должна быть достаточной для поддержания нормального напряжения во всех приборах в подвале.
• Специальные функции стабилизатора, такие как автоматическое отключение при перенапряжении, аварийную защиту и защиту от короткого замыкания, которые могут быть полезны в случае возникновения проблем с электричеством.
• Надежность и долговечность стабилизатора, чтобы уверенно использовать его в течение длительного времени.

Помимо установки стабилизатора, существует несколько других мер, которые следует принять для предотвращения повреждений электрических приборов в подвале:

Используйте надежные электрические розетки и переходники. Избегайте использования старых и поврежденных розеток, так как они могут стать причиной перегрева и короткого замыкания.

Установите предохранители и автоматические выключатели. Они защитят систему электроснабжения от перегрузок и короткого замыкания, предотвращая повреждения электрических приборов.

Обеспечьте хорошую вентиляцию и удаление тепла

Подвалы могут быть склонными к перегреву, поэтому важно обеспечить достаточный приток свежего воздуха и хорошую циркуляцию, чтобы предотвратить повреждение приборов от излишнего тепла.

Регулярно проверяйте состояние электрической проводки. Следите за состоянием проводов и розеток, регулярно осуществляйте проверку на наличие повреждений и износа

В случае обнаружения проблем, сразу же принимайте меры по их устранению.

Соблюдение этих рекомендаций поможет предотвратить повреждения электрических приборов в подвале и обеспечит безопасность и долговечность электросистемы в этом помещении.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

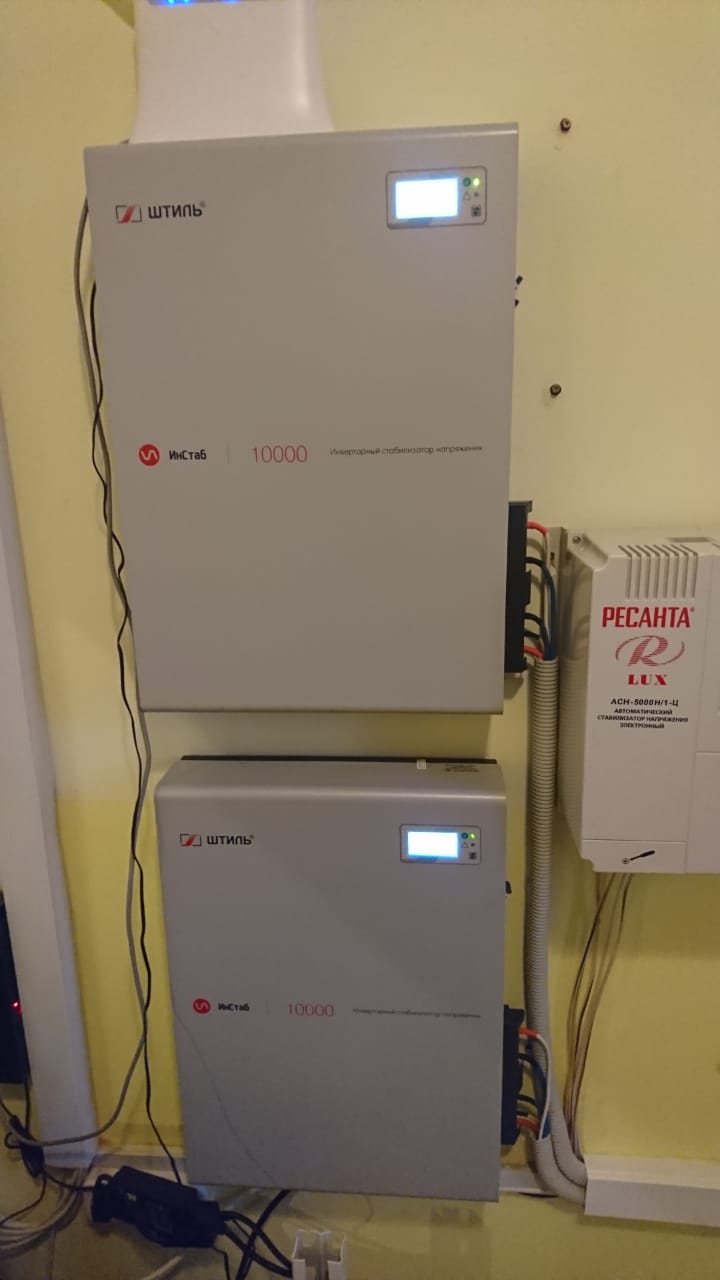

Высота установки

Стабилизатор при своей работе выделяет тепло. Многие модели даже оснащены встраиваемыми вентиляторами охлаждения. Чем больше подключаемая мощность тем больше он греется. Именно для охлаждения, а не в качестве дизайна, на стенках стабилизаторов делаются сквозные ребра охлаждения. Отсюда вывод — нельзя стабилизатор размещать близко к стене.

Минимальное расстояние от стены  до задней стенки корпуса стабилизатора — 5-10 см. Это не относится к моделям имеющим специальное настенное крепление. У которых основные радиаторные решетки охлаждения выведены с других сторон.

Остальные стенки корпуса должны быть удалены на еще большее расстояние — 20-30см.

При размещении под потолком, всегда учитывайте момент входного питания, а именно откуда подведен вводной кабель. Не думайте что смонтировав стабилизатор один раз, вы более не будете беспокоиться о его работе. Оставляйте достаточное пространство для свободного доступа ко всем контактам для их периодической ревизии.

Кроме этого многие модели имеют автоматы переключения в режимы транзит-байпас именно в верхней части. Вам все равно придется периодически прибегать к этому режиму, а разместив стабилизатор вплотную под потолком, без его демонтажа сделать это будет крайне неудобно.

Еще один отрицательный момент размещения стабилизатора под потолком заключается в том, что именно туда поднимается весь теплый воздух в комнате. А если это жаркое лето и помещение без кондиционера — то перегрев обмоток при полной нагрузке будет обеспечен.

Там вполне может образоваться температура и в 50 градусов. Большинство стабилизаторов рассчитано на нормальную эксплуатацию при +40С.

Если вы задумаете установить стабилизатор напряжения в котельной, помните что это в первую очередь помещение где может возникнуть порыв трубы отопления или протечка вентиля. А стабилизатор — это электрический прибор. Поэтому в таких помещениях его ни в коем случае нельзя размещать на полу. Только на определенной высоте. Лучше чтобы это был настенный вариант.

Поэтому идеальная высота установки стабилизатора  1,5м — 1,7м от пола и 25см от соседних шкафов, стен и т.п. Тем самым вы будете иметь свободный доступ как к органам управления, контактам, так и к цифровому табло со всеми отображаемыми параметрами (напряжение, нагрузка).

Как выбрать стабилизатор напряжения для дома?

правильно выбрать стабилизатор напряжения для дома

В частном секторе по обочинам дорог всегда установлены столбы-опоры, на которых размещаются провода. Именно по ним к домам подводится напряжение. Если пройти вдоль линии к ее началу, то можно обнаружить камеру со специальным устройством – трансформатором. Он преобразует подводимое высокое напряжение (обычно 6 или 10 кВ) в…нет, не в 220, а в 240-245 Вольт, которое далее по проводам на столбах распределяется по потребителям. Откуда же тогда у жителей частных домов проблема с напряжением и приходится читать, как выбрать стабилизатор? Во всем «виноваты» законы, в соответствии с которыми распространяется электрический ток. Здесь мы их рассматривать не будем, а для упрощения понимания воспользуемся аналогией с водопроводом.

• Источник бесперебойного питания (ИБП)
• Разделительный трансформатор 220В / 220В
• Принцип работы стабилизатора напряжения

Водо…токопровод

Представим, что электрический ток – это поток воды, провода на столбах – трубы, трансформатор – источник. От центрального трубопровода к каждому дому (пусть их будет три) подводится своя труба. Очевидно, что давление, создаваемое источником, придет к наиболее удаленному дому без изменений лишь в двух случаях: — в первых двух домах все краны закрыты, и они ничего не потребляют; — количество воды в центральной линии настолько велико, что ее забор двумя первыми потребителями не превращает поток в струйку. Из этого следует единственный вывод: система будет идеально функционировать, если производительность источника превышает суммарное потребление всех трех домов (с учетом потерь). На практике же первые дома берут так много воды из центральной линии, что у последних от начального напора не остается и следа.

разбор электроэнергии

Для того чтобы устранить эту проблему, можно воспользоваться несколькими решениями:

• повысить давление источника;
• уменьшить потребление первых двух домов;
• заменить источник на более производительный или установить дополнительный.

Первый вариант означает значительное превышение допустимых значений давления у первых на линии потребителей и повреждение их оборудования. Второй снижает уровень комфорта жителей, которым, фактически, запретят пользоваться частью домашних приборов. Третий связан с серьезными финансовыми затратами на замену источника и модернизацию трубопроводов.

От простого к сложному

Теперь переведем все вышесказанное на «электрический язык». Сейчас в каждом доме появились мощные электроприборы – утюги, кондиционеры, стиральные машинки, бойлеры. Соответственно, на каждый дом теперь приходится намного больший ток, чем на момент расчета и монтажа всей распределяющей системы. Мы удивляемся, почему возникают проблемы с напряжением и нужен стабилизатор. Очень просто! Никто не менял провода на столбах и трансформаторы, установленные еще во времена наших дедушек, когда общая нагрузка среднестатистического частного дома редко превышала 1 киловатт.

электропотребители

В результате получается, что большая часть мощности трансформатора потребляется ближними к нему по линии домами, а последним достаются крохи. Так как компании-собственники меняют оборудование редко, то электрики идут на компромисс – настраивают трансформатор на выдачу 240 В (220+10%), поэтому в ближних домах напряжение завышено, а в последних появляется дополнительный «бонус» 20 В. Однако это проблемы не решает – к концу линии напряжение часто снижается до 150 В.

падение напряжения

 При повышенном могут перегорать лампы накаливания, излишне нагреваться элементы в схемах приборов. Хотя значение в 240 В и является допустимым, постоянно такой режим использовать не рекомендуется. В свою очередь, при пониженном напряжении схемы защиты некоторых электронных приборов блокируют включение: не работают компьютеры и телевизоры, нагреваются электродвигатели, светоотдача ламп накаливания существенно снижается и пр. Решение есть – стабилизатор напряжения.

стабилизатор напряжения

Это автоматическое устройство, создающее в домашней электросети стабильные 220 Вольт. Внутренняя схема таким образом выполняет переключение обмоток трансформатора, что подаваемое заниженное или завышенное напряжение преобразуется в требуемые 220 В. Нижний и верхний пределы, в которых допустима работа, указываются в спецификации к устройству.

Перед установкой стабилизатора

Обратите внимание на место монтажа устройства. Чтобы оборудование работало оптимально, придерживайтесь следующих рекомендаций:

• если планируете разместить стабилизатор в ячейке рядом с распределительным щитком, выбирайте негорючую облицовку в этом месте;
• помещение, в котором будет стоять устройство, должно проветриваться, это необходимо для того, чтобы избежать накапливания и попадания влаги в прибор;
• при установке оборудования на стене оставьте зазор между ней и корпусом устройства;
• крепите стабилизатор к стене максимально надёжно и удобно, чтобы случайно его не повредить.

Мощность стабилизатора рассчитывается исходя из уровня общего энергопотребления в доме. Мощность = сила тока (в Амперах) умноженная на напряжение(220 В). Ориентиром могут стать значения номинала автомата, установленного на щитке ввода. Мощность должна быть на 30-50 % больше, чем допустимые расчетные значения, так как в процессе стабилизации выходная мощность падает.

Также следует учитывать не полную, а активную мощность напряжения.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Смотрим видео, правильный расчет мощности прибора:

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

• Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
• Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
• Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
• Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Общая схема стабилизатора

Современные стабилизаторы представляют сложные устройства с электронной начинкой. Все они различаются принципом работы, но об этом поговорим позже. Чтобы понять, что такое стабилизатор, давайте на рисунке рассмотрим общее устройство узлов. По этому принципу устроены все стабилизирующие устройства.

Схема стабилизатора состоит из трансформатора Т1, установленного на входе устройства. Благодаря работе первичных и вторичных обмоток трансформатора, поступившее из сети напряжение доводится до параметров, необходимых для его стабилизации. Следующий блок РЭ представляет регулирующий элемент. Он регулирует выходное напряжение.

И последний блок УЭ является управляющим. Его работа заключается в измерении напряжения нагрузки. Если оно не соответствует действительности, блок подает сигнал корректировки. По принципу этой схемы заключается работа всех стабилизаторов напряжения.

Подключение однофазных стабилизаторов

О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.

Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности

В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.

Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.

1. Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
2. Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.
3. Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.

Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.

Подключение трехфазных стабилизаторов

Эти приборы отличаются от однофазных лишь количеством линий стабилизации. Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого. Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз. А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.

Какой стабилизатор напряжения лучше выбрать?

На этот вопрос нет однозначного ответа. Наиболее технологичные – электронные. В них нет изнашивающихся узлов, поэтому теоретический срок службы выше. Дополнительно стоит отметить полную тишину при коммутации. Но вот стоимость неоправданно высока. Релейные более долговечны, чем сервоприводные, но щелкают при переключении. Оптимальны по «цена/функциональность». Сервоприводные стабилизаторы можно порекомендовать для установки в тех домах, где входящее напряжение, изменившись, относительно долгое время держится на том же уровне (электросварка – главный «враг» устройств такого типа).

Выбираем место установки электроприбора

Прежде чем ставить в доме прибор своими руками, надо правильно определиться с местом его расположения. Маломощную модель, естественно, устанавливают возле самого потребителя. Это может быть стол или любая подставка. Главное, предусмотреть, чтобы стабилизатор надежно стоял, и на него не могла попасть влага, а также прямые солнечные лучи. Мощные устройства устанавливают стационарно на стене, полу или для них делают нишу.

Пыль и повышенная влажность воздуха негативно влияют на работу электронных компонентов

Важно обратить внимание на наличие в помещении горючих веществ. Они могут выделять взрывоопасные пары, что очень опасно для релейных и сервоприводных моделей. Дело в том, что движущийся по катушке бегунок и работающие контакты реле могут создавать искру, которая вызовет возгорание, например, паров бензина

Дело в том, что движущийся по катушке бегунок и работающие контакты реле могут создавать искру, которая вызовет возгорание, например, паров бензина.

Здесь можно сделать один правильный вывод. Нельзя размещать электроприбор в сырых и пыльных подвалах, чердаках и других подобных помещениях. Внутри гаража или в комнате, где существует опасность утечки газа, например, котельная, от монтажа стабилизатора надо отказаться. Оптимально установить стабилизатор напряжения возле распределительного щитка сразу после электросчетчика.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

1. Однофазный стабилизатор.
2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

• Подключено через стабилизатор;
• Байпас, т.е. без стабилизатора — грязное питание;
• Выключено.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

• Ресанта;
• Свэн;
• Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

• место установки электроприбора должно иметь хорошую вентиляцию. Во время работы он будет греться, а малое количество воздуха не обеспечит полноценное охлаждение, что повлечет за собой быструю поломку. Лучший вариант расположения – открытая площадка;
• когда вариант с открытой площадкой отпадает, можно соорудить нишу. При ее изготовлении обязательно надо учесть размеры стабилизатора. Расстояние от всех стенок установленного прибора до стенок ниши должно быть не менее 100 мм;
• соорудив нишу, обычно стараются ее скрыть от глаз за шторкой, жалюзи или дверкой. Обустройство такой декорации должно быть выполнено из негорючего материала, и они не должны плотно закрывать нишу. К прибору должен поступать прохладный воздух;
• Применяемые для подключения провода по сечению должны соответствовать общей нагрузке. Если после счетчика отсутствует автомат защиты, обязательно надо установить УЗО. Конструкция имеет свою защиту, но дополнительный автомат не помешает;
• устанавливая прибор своими руками, надо не забыть обесточить сеть. Подключение производится по схеме, соблюдая очередность соединения всех проводов. По окончании монтажа прибор испытывают на работоспособность, при этом надо убедиться, что у работающего стабилизатора отсутствуют посторонние звуки;
• существуют модели в виде готовых блоков без контактов на корпусе для подсоединения проводов. Такие приборы обладают малой мощностью и предназначены для защиты отдельно стоящих бытовых электроприборов. Выход стабилизатора имеет разъем как у обычной розетки. К нему и происходит подключение бытового электроприбора;
• устанавливая своими руками стабилизатор надо знать, что он подключается только после электросчетчика. Установка перед счетчиком вызовет трудности с отключением электроэнергии, а, главное, такой монтаж вызовет претензии со стороны контролеров.

Установив стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

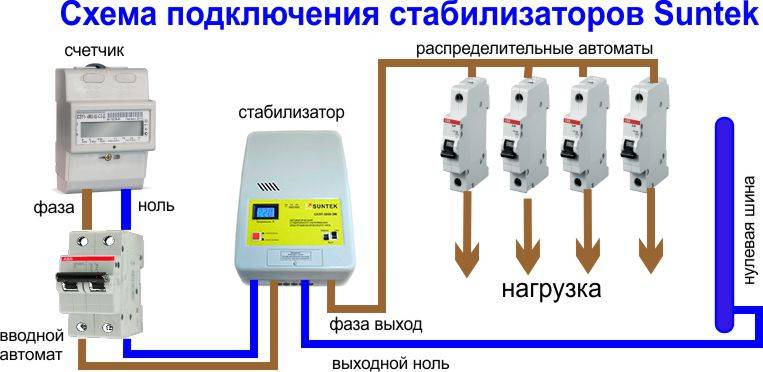

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение трёхфазного стабилизатора

В отличие от однофазных приборов, трёхфазные стабилизаторы не комплектуются шнурами с вилкой, а подключаются четырёхжильным кабелем. Ещё одной особенностью трёхфазных устройств является обязательное непосредственное соединение корпуса прибора с контуром заземления. Подключение также предпочтительно осуществлять с помощью медного кабеля с цельными жилами, сечение которых можно выбрать по рабочему току устройства, используя таблицы, имеющиеся в Правилах Устройства Электроустановок (ПУЭ).

Располагать стабилизатор предпочтительней, как уже было сказано, в непосредственной близости от распределительного щитка. Стационарно проложенным кабелем подключаются не только цепи питания стабилизатора, но и стабилизированный выход устройства, питающий нагрузку дома. СтабЭксперт.ру, напоминает, что в случае размещения у распределительного щитка, кабели входных и выходных цепей стабилизатора прокладываются по одной трассе. Возможна скрытая прокладка в подготовленные штробы. В случае, когда стены помещения, где устанавливается стабилизатор, закрыты декоративными панелями, кабели могут быть размещены под ними.

Видео. Подключение трех однофазных

Отдельной темой является подключение трёх однофазных стабилизаторов при трёхфазном питании. В таком варианте устройства могут располагаться в одном месте, у ввода трёхфазной сети, либо в различных местах, например, на разных этажах строения. Для этого внутренняя проводка объекта должна быть выполнена соответствующим образом. К каждой фазе может быть подключена своя группа потребителей, например, каждый этаж дома, питается своей фазой, соответственно, однофазные стабилизаторы можно расположить на каждом этаже. При разделении нагрузки на группы следует помнить о необходимости загружать фазы как можно более равномерно.

Напоминаем, данную работу должен проводить только квалифицированный электромонтажник.
