Пол
Следует сразу сказать о том, что, в зависимости от сезонности использования, каркасные бани делятся на летние и всесезонные.
Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.
Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.
Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.
В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.
При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.
В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию. Рассмотрим пирог пола каркасных бань:
- черновой пол;
- слой гидроизоляции и ветрозащиты;
- слой утеплителя;
- слой щитового покрытия лаг;
- слой пенополистирола;
- пароизоляция;
- арматурная сетка;
- система теплого пола;
- бетонная стяжка;
- финишное напольное покрытие.
Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.
Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:
- К нижней части лаг крепятся бруски сечением 50*50 мм;
- На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
- Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
- Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
- Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
- Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
- Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
- Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).
Важно! Доски и иные деревянные элементы нельзя окрашивать либо покрывать лаком. При нагревании происходит выделение вредных веществ, что губительно сказывается на здоровье.
Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д
— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться
Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.
Информация. В предбаннике в качестве финишного покрытия разрешается использовать ламинат со специальным водоотталкивающим покрытием.
Материал для каркаса
Давайте рассмотрим преимущества и недостатки каждого материала для каркаса.

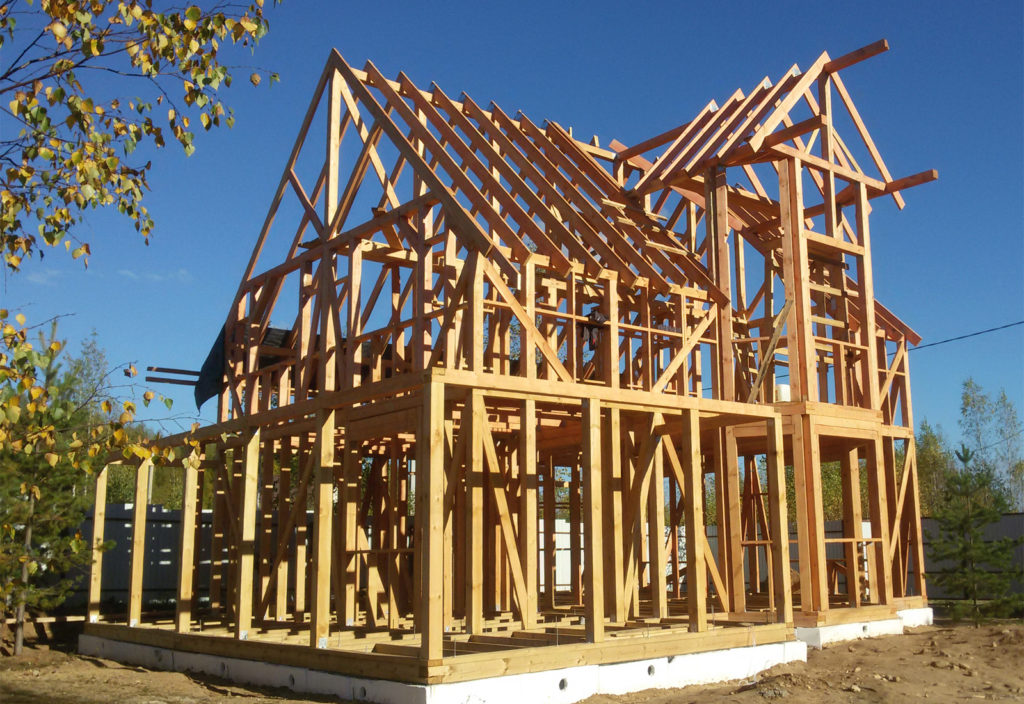

Деревянный брус
Его часто используют в качестве сырья для каркаса домов, веранд и ванных комнат.
Толщина (поперечное сечение) балки выбирается в зависимости от несущей способности конструкции и типа изоляционного материала.
Древесное сырье закупается, пропитывается на заводе или самостоятельно обрабатывается антисептиками перед установкой. В обоих случаях затраты практически одинаковы. Но если вы покупаете сборную древесину, вы экономите время.
Рама состоит из верхних и нижних ремней.
Преимущества деревянной рамы:
- удобство и легкость обработки материала, монтажа;
- доступная цена;
- экологичность материала;
- привлекательный вид.
Основным недостатком является ограниченный срок службы и необходимость регулярного ухода за деревом. Кроме того, не следует забывать о высокой вероятности усадки.

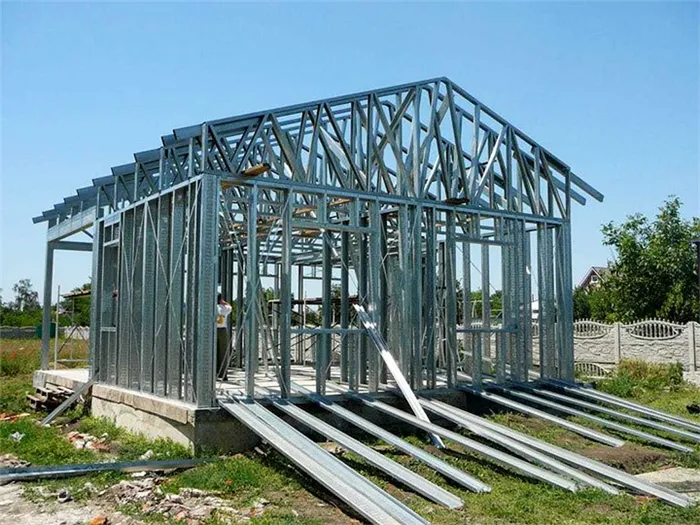

Металлический профиль
Такие конструкции называются LSTC — Light Steel Thin-Wall Constructions.
Сырье состоит из труб, желобов или угловых профилей (по вашему выбору).
Металлическая рама совместима с любым типом фундамента. Он не часто используется для отделки ванных комнат.
Основным фактором, влияющим на стоимость строительства, является сечение профиля. Чем больше поперечное сечение, тем сложнее согнуть трубу и тем дороже становится работа.
Для внешней обшивки каркаса используются подходящие профилированные листы, рамы, панели ПВХ.
Преимущества металлокаркасной конструкции включают:
- Быстрый монтаж.
- Возможность собирать постройку в любое время года. Металл не боится перепадов температур, в то время, когда баню из кирпича или газобетона нужно выкладывать только при плюсовой температуре, иначе кладочный раствор потеряет свои свойства.
- Не дает усадки на протяжении всего периода использования.
- При условии качественной антикоррозийной обработки имеет длительный срок службы.
- Небольшой вес упрощает процесс транспортировки и установки.
- Невысокая цена в сравнении с каменной, кирпичной банями.
Из недостатков — необходимость качественной антикоррозийной обработки металла. В противном случае металл начнет ржаветь.
Советы по выбору материала
Каркас следует собирать из таких деталей:
- брусков;
- реек для создания обрешётки;
- досок для напольного основания.
Вместо настила из досок напольное основание можно покрыть плиткой. Выбирать нужно исходя из личных предпочтений, однако в случае с парной рекомендуется отдавать предпочтение древесине. Также будут материалы для защиты. Довольно часто для обшивки стен используется вагонка.
Каркасную баню рекомендуется обшивать вагонкой из дерева
Для обшивки конструкции с внешней стороны можно применить вагонку из лиственницы. Внутри здание обшивается вагонкой из хвойных пород деревьев. Обшивочные доски надо крепить вертикально.
Излишки влаги и повышенная температура будут негативно воздействовать на элементы конструкции, поэтому не получится обойтись без применения специальных защитных материалов. Можно использовать пергамин, полиэтилен или рубероид. Пароизоляцию следует размещать между теплоизоляцией и обшивкой. Недостаток рубероида в том, что в процессе нагревания он будет выделять неприятный запах. Поэтому его не рекомендуется использовать.
Обратить внимание нужно на подбор материала для теплоизоляции. В случае грамотного выбора и правильного монтажа утеплителя будет возможность значительно снизить тепловые потери, а также расходы на обогрев банной постройки
В качестве утеплителя в большинстве случаев используется минеральная вата.
Неплохим утеплительным материалом для каркасной бани является минеральная вата
Неплохим вариантом является применение стекловолокна. В некоторых случаях потолок утепляют пенополистиролом, а напольное основание — керамзитом.
Строительные материалы: выбираем и покупаем
Итак, вы начинаете строительство лучшего каркасного места отдыха.
Необходимо определить, какие строительные материалы вам понадобятся и рассчитать, сколько их приобретать.
Для этого необходимо определиться с основными этапами вашей работы:
- Закладка фундамента.
- Установка каркаса.
- Прокладка коммуникаций.
- Утепление и изоляция стен (внутренняя и внешняя).
- Строительство крыши и дымохода.
- Внутренняя отделка, устройство печи, бассейна и пр.
- Внешняя облицовка.
- Устройство террасы.
Закладку фундамента мы рассматривали в отдельной статье, об этом можете почитать здесь.
Скажу только, что лучше всего остановиться на ленточном фундаменте – он подходит для большинства почв, имеет хорошую несущую способность и надежно предохраняет здание от перекоса. Его легко можно построить своими руками.
Для создания данного вида фундамента вам понадобится опалубка и саморезы для ее сборки, бетон, арматура, камни, возможно щебень или песок.
Фундамент необязательно сильно углублять – под легкие каркасные домики оптимальная высота составляет 60 см.
Для дальнейшей постройки необходимо приобрести:
- доски или брусья для возведения каркаса
- материалы для пароизоляции, гидро- и ветроизоляции
- материалы для теплоизоляции
- строительные материалы для внутренней отделки
- материалы для внешней облицовки
- инструменты, саморезы, гвозди и т.д.
Правильно произведенный расчет строительных материалов помогает сэкономить денежные средства и не купить лишнее, и при этом экономит ваше время.
Зная технологию каркасного строительства легко рассчитать количество необходимых материалов.
Для этого необходимо найти общую площадь вашей постройки, из которой вычитаем площадь всех дверных и оконных проемов. Отдельно рассчитываем материалы для пола и потолка.
Обратите внимание на инструкции к изоляционным и теплозащитным материалам – в них, как правило, указывается, сколько необходимо материала на утепление метра квадратного. Если такая инструкция отсутствует, уточните у продавца-консультанта. Каркасные постройки нуждаются в хорошей изоляции
Каркасные постройки нуждаются в хорошей изоляции
Если такая инструкция отсутствует, уточните у продавца-консультанта. Каркасные постройки нуждаются в хорошей изоляции.

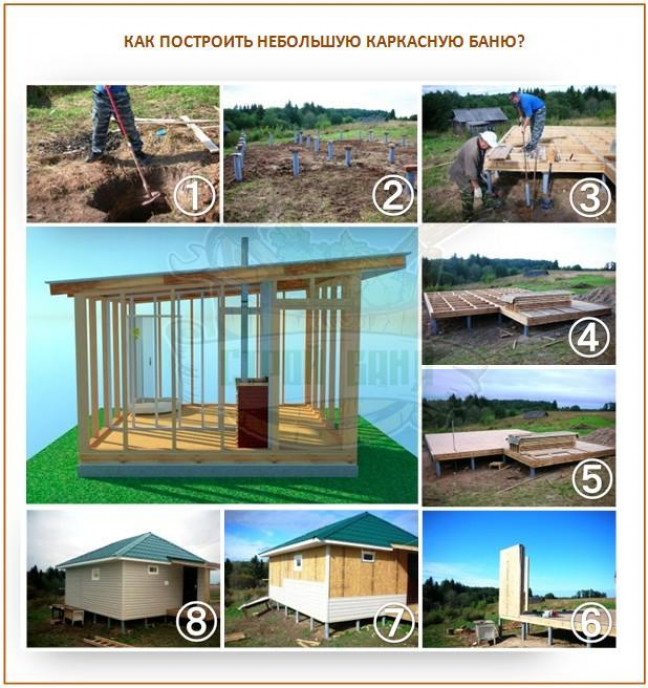

Миниатюрные каркасные баньки — оптимальный выбор
Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.
Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:
- для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
- скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
- крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).
Баня до 20 кв. м — рациональное использование площади
Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.
Полезное: Как выбрать проект одноэтажного каркасного дома для круглогодичного проживания и сезонного отдыха
Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.
Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.
Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.
Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.
Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:
- объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
- черновая отделка — облицовка или фасада, или внутренних стен;
- без облицовки — базовая сборка из щитов.
Подготовка нижней обвязки
Каркасная баня своими руками
Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.
Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционных материалов.

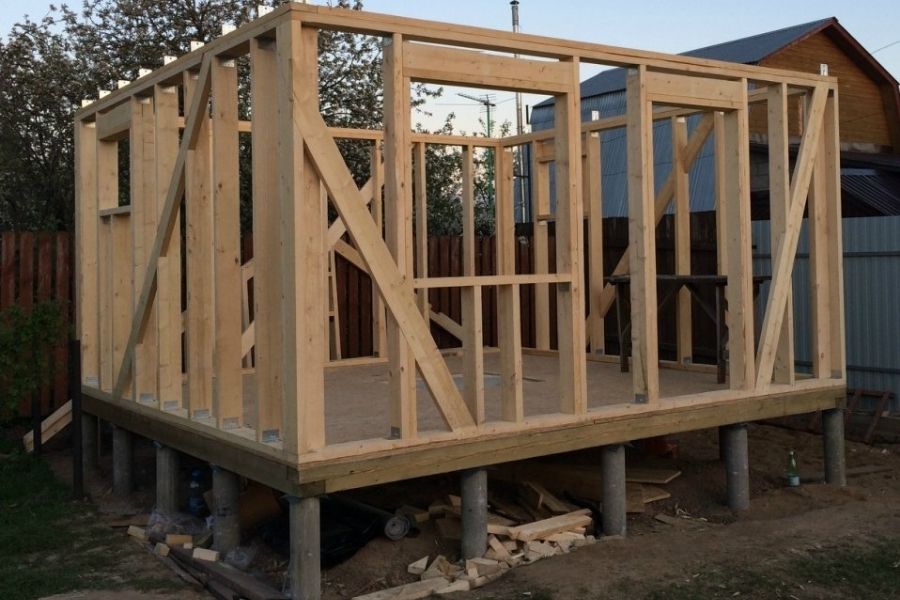

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.
Обшивка бани ОСП
Особенности конструкции

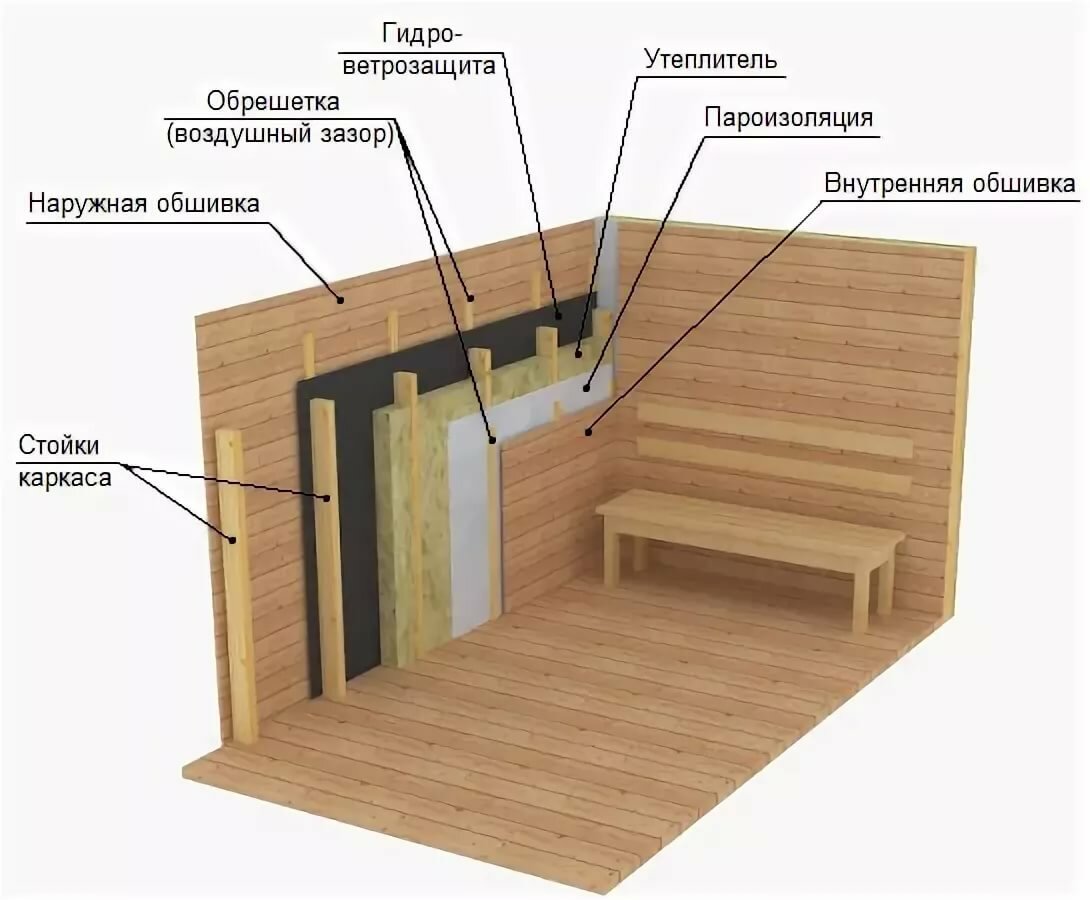

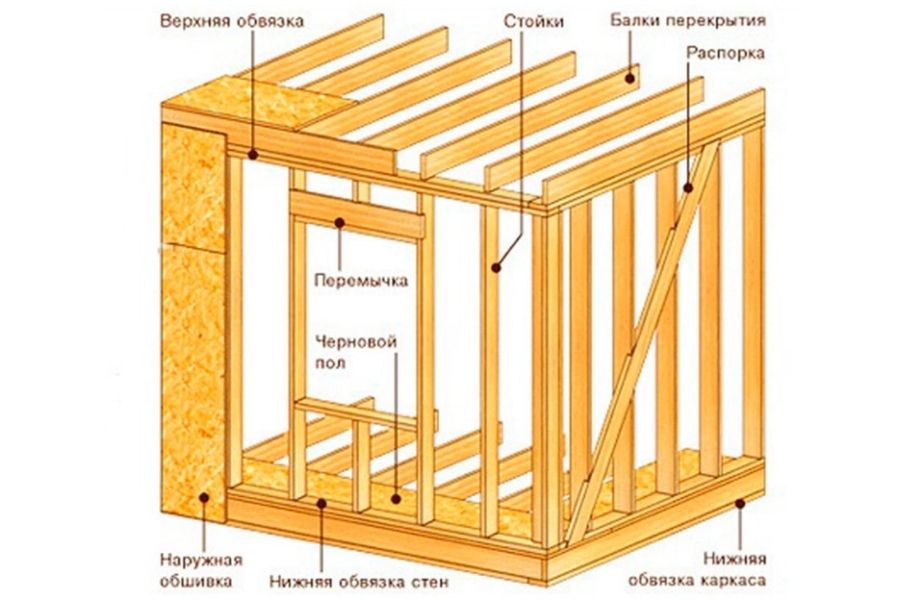

Каркасная баня представляет собой сооружение, стены которого образованы несущей конструкцией в форме решетки из обрезных досок. Все промежутки заполнены теплоизолятором (минвата, пенопласт, другие утеплители), а наружная и внутренняя поверхности обшиты листовыми материалами (ДСП, ОСБ, фанера и т. п.). Основная задача заключается в плотности заполнения промежутков — не должно быть никаких зазоров, щелей или других пустот.
Стены каркасной бани непроницаемы для водяного пара. В помещении будет повышенная влажность воздуха. Для русской бани это нормально, но для сауны — нежелательно. Это необходимо учитывать в процессе сборки и заранее заложить в проект качественную вентиляцию. Отведение избыточной влажности сделает воздух более сухим и увеличит комфорт от банных процедур.
Теплосберегающие возможности стен
На первый взгляд каркасные стены могут показаться слишком ненадежными. В механическом отношении это впечатление недалеко от истины.
Теплосбережение каркасной бани является ее сильной стороной. Толщина стен — это, по сути, толщина утеплителя, составляющего весь объем полостей каркаса.
Известно, что 8 см пенопласта по тепловому сопротивлению равно 121 см кирпичной кладки. Это означает, что стена толщиной 15 см (это обычная ширина обрезной доски, из которой изготавливается каркас) по теплосопротивлению равна кирпичной стене толщиной 2,5 м. Немного уступает пенопласту минвата, а пеноплекс превосходит его — кирпичную кладку толщиной 121 см заменит всего 5 см теплоизолятора.
Такая высокая способность к теплосбережению в сочетании с рекордно малым весом стен стали причинами высокой популярности каркасных бань. Несмотря на сравнительно малый срок службы, пользователи часто выбирают именно этот вариант конструкции.
Этап VI. Отделываем стены современными материалами
А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».
Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие

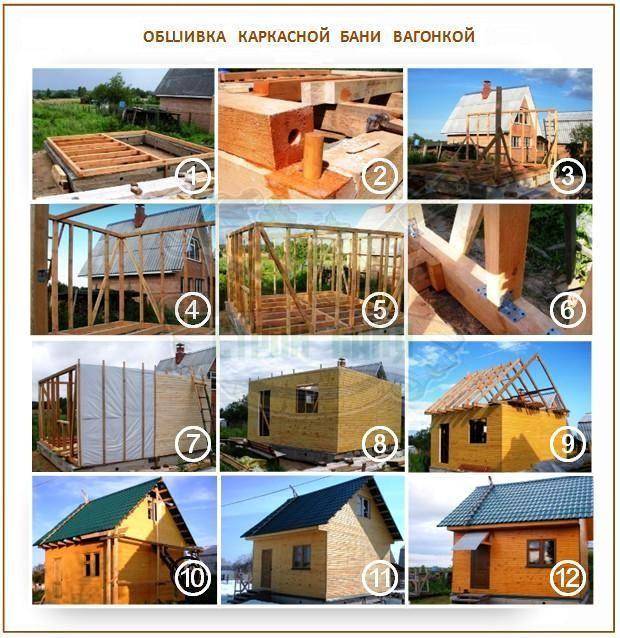

Вагонка
Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.
Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина
Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага
Термопанели
Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.
Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.
Виниловый сайдинг
Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

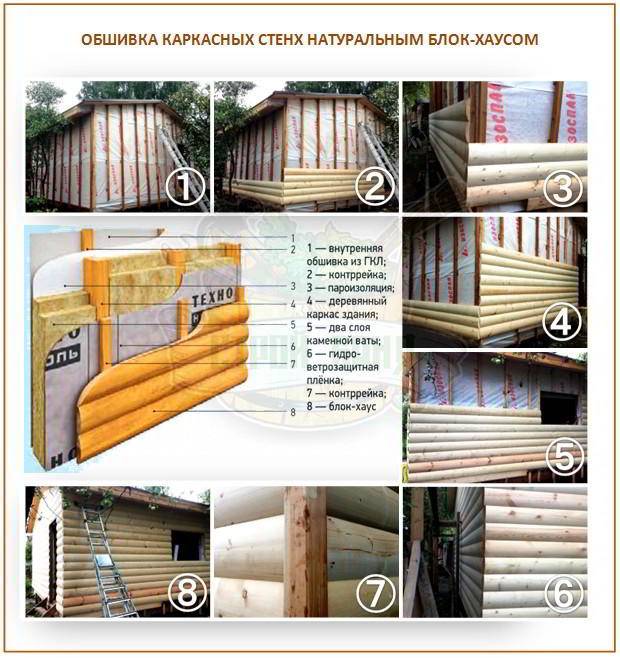

Блокхаус
Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:
Подготовка к постройке: чертежи проекта
Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.
Перед составлением схемы важно определиться со следующими моментами:
Местоположение здания на участке
Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций
Грунт на площадке для строительства
Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента. План банной постройки и количество этажей
Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена
Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении. Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды. Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.
В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.
Чем подробнее проект, тем проще изготавливать каркасную баню своими руками
Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

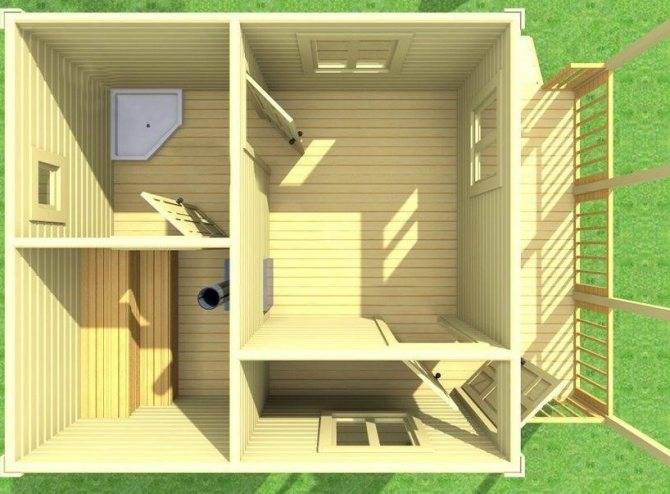

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.
Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха
Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.
Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.
На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.
Каркасная баня может быть оборудована террасой для посиделок в теплое время года
Такая баня состоит из 3-х помещений:
- парилка;
- моечная и душевая;
- помещение для отдыха.
Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.
Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.
Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.
Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.
Минимальный размер каркасной бани — 3х4 м.
Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м
Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.
Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.
Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.
Планировка бани: рекомендации.
В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.
Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.
Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник
Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры
Сначала нужно выполнить несколько схем и чертежей:
— общий план строения; — чертежи каждого помещения в отдельности; — схему устройства фундамента; — схему устройства кровли; — план крепления и выкладки бруса; — план устройства пола и потолка бани; — схему установки печи с учётом её конструкционных особенностей.
Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.
