Газовые краны: разновидности, основные характеристики и особенности выбора

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

полнопроходные;
редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

муфтовые;
фланцевые;
под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

ручной;
с редуктором;
с электроприводом;
гидравлический;
пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

латунные для газа и воды бытовых систем;
стальные самые дешевые;
из нержавейки практичные;
чугунные кислотостойкие;
полипропиленовые для пластиковых трубопроводов.

Шаровый кран под фланец

Как выбрать газовый кран для квартиры

1. Тип газового крана

Существуют различные типы газовых кранов: ручные и автоматические. Ручные газовые краны требуют ручной активации для открытия или закрытия газа, в то время как автоматические открываются и закрываются автоматически при возникновении особых условий, например, при превышении допустимого давления в системе.Выбор типа газового крана зависит от ваших потребностей и предпочтений.

2. Надежность и безопасность

При выборе газового крана следует обратить внимание на его надежность и безопасность. Оптимальный вариант – это газовые краны с системой аварийного отключения газа, которые автоматически закрывают подачу газа в случае обнаружения утечки или других аварийных ситуаций

Также стоит убедиться, что газовый кран имеет надежную конструкцию и прошел все необходимые сертификации.

3. Размер и присоединение

Перед покупкой газового крана необходимо определить его размер и тип присоединения. Для квартиры обычно используются газовые краны с присоединением G1/2 или G3/4. Размер газового крана должен быть согласован с размером газопровода в вашей системе газоснабжения.

4. Производительность

Производительность газового крана – это максимальный расход газа, который он может обеспечить. При выборе газового крана необходимо учитывать потребности вашей системы газоснабжения и выбирать кран с совместимой производительностью.

5. Удобство использования

Газовый кран должен быть удобен в использовании и иметь понятную инструкцию по эксплуатации. Он должен быть легко управляемым и обеспечивать надежное открытие и закрытие газа.

При выборе газового крана для квартиры необходимо учитывать все вышеперечисленные факторы, чтобы обеспечить безопасное и надежное газоснабжение.

Что представляет собой кран?

Кран

— это запорный элемент, основной частью которого является затвор, представленный в форме шара, в виде конуса или же цилиндра. В них проделан канал диаметром, который достаточен для обеспечения прохождения потока, если соответствующий канал расположен параллельно потоку или располагается под небольшим углом к нему. В свою очередь, при размещении канала перпендикулярно потоку (посредством вращения шара, конуса или цилиндра, в котором он проделан) либо под большим углом к потоку перемещение жидкости или газа в трубе прекращается или же снижается его интенсивность.

Изменение положения крана осуществляется за счет вращения шарообразного, конусообразного или же цилиндрообразного затвора вокруг своей оси перпендикулярно или параллельно потоку (это не принципиально, главное — достичь необходимой герметичности).

Кран, как и задвижка, характеризуется высокой степенью герметичности. Поэтому его можно устанавливать на трубопроводах с высоким давлением. Вместе с тем для кранов не характерен главный недостаток задвижек — изнашиваемость. При условии, что рассматриваемое запорное устройство будет качественно смазываться и обслуживаться, оно способно прослужить долго.

Кран, таким образом, отлично подходит для регулирования интенсивности перемещения жидкости или газа в трубе с высоким давлением. Этим обусловлено его частое применение в качестве запорного механизма на конечном участке трубопроводов. Например, как основного элемента бытовых смесителей, которые расположены в ванных комнатах, кухнях, душевых.

Кран, как правило, не требует наличия большого пространства за пределами сечения трубопровода, поскольку основной его элемент — затвор — вращается вокруг своей оси в пределах трубы. Правда, может потребоваться дополнительное место для регулировочного вентиля и иных механизмов, которые его дополняют.

Варианты газовых кранов для бытовых приборов и их главные характеристики

Одним из наиболее распространенных типов газовых кранов являются ручные краны. Они оснащены рычагом или ручкой, которые позволяют открывать и закрывать подачу газа. Ручные краны просты в использовании и надежны. Они часто используются в кухонных плитах, духовках, газовых колонках и других бытовых приборах.

Для автоматического контроля подачи газа в бытовых приборах используются газовые клапаны. Они оснащены электромагнитным устройством, которое автоматически закрывает или открывает кран по команде от прибора. Газовые клапаны обеспечивают более точный контроль над подачей газа и могут быть интегрированы в системы управления прибора.

Для централизованного управления подачей газа в множество приборов используются коллекторные газовые краны. Они обычно представляют собой многослойную конструкцию, в которой каждый прибор имеет отдельный кран для подключения. Коллекторные газовые краны обеспечивают удобное и эффективное управление газом, позволяя отключать отдельные приборы при необходимости.

Газовые краны для бытовых приборов имеют ряд характеристик, которые важно учитывать при их выборе и установке. Одна из основных характеристик является диаметр подключения, который должен соответствовать требуемой пропускной способности газа

Также важно обратить внимание на тип подключения (например, резьбовое или фланцевое), материал изготовления и механизм управления

В целом, выбор газового крана для бытовых приборов зависит от конкретных потребностей и требований. Правильно подобранный газовый кран обеспечивает безопасность и эффективность использования газа в бытовых условиях

Поэтому важно обратить внимание на различные варианты газовых кранов и их характеристики при выборе подходящего крана для вашего бытового прибора

Техническое описание

Первое, что следует рассмотреть, так это устройство шарового крана.

Строение

Конструкция газового шарового крана

Обозначение на рисунке	Название
1	Корпусная часть. Чаще всего встречается из латуни или стали.
2	Патрубок подключения. Может иметь резьбовое или приварное соединение.
3	Горловая часть. Пропускает через себя шток.
4	Соединительный шток. Связывает между собой рукоять и шар.
5	Шайба ограничения.
6	Запорный шар. Непосредственно осуществляет закрытие и открытие прохода.
7	Седло. Позиционирует шар в нужном месте.
8	Кольцевая опора. Держит седло.
9	Пружина.
10	Кольцевое уплотнение.
11	Кольцо.
12	Фланец.
13	Рукоятка.
14	Уплотнение седла.
15	Фиксирующая гайка. Удерживает рукоятку.
16	Стопор.

Принцип работы

Стальной полый шар

Наиболее важной и основной деталью рассматриваемого газового крана является запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком. Инструкция функционирования такого механизма элементарна:

Инструкция функционирования такого механизма элементарна:

Человек лёгким движением руки поворачивает рукоятку на 90 градусов.
Шток передаёт данное движение шару.
Стенка меняется на отверстие, создавая свободный проход.

Достоинства

Шаровой газовый кран КШГ из стали

Шаровая запорная арматура для газопровода имеет целую совокупность положительных сторон:

Относительно низкая цена. Достигается благодаря простоте конструкции, исключающей использование дорогостоящих компонентов.
Малый вес. Не утяжеляет трубопровод, что позволяет ограничиваться стандартными креплениями для труб.

Обычное крепление для газопровода

Высокая надёжность. При изготовлении применяются только материалы высокой прочности.

Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам

Высокая скорость и простота эксплуатации своими руками. Достаточно выполнить короткий поворот ручки, чтобы изменить положение из «открыто» в «закрыто» и наоборот.
Отсутствие необходимости в техническом обслуживании. Такую запорную арматуру можно без опасений устанавливать в труднодоступных местах.
Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
Возможность монтажа даже под водой. При этом абсолютно исключено проникновение жидкости внутрь системы.
Маленькие размеры. Позволяют не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко выполняют 1-2 человека.

Запорный кран шарового типа на газовой трубе

Привлекательный внешний вид. Единственная выделяющаяся деталь – это рукоятка, которая может быть выполнена в виде бабочки или вытянутого рычага. В любом случае технический узел смотрится вполне эстетично.
Простота установки. Возможно как резьбовое, так и сварное соединение.

Технические данные

Кран с ручкой-бабочкой и условным проходом 15 мм

Разберём параметры классической модели для установки на домашнем газопроводе:

Параметр	Значение
Сечение	1,5 см или ½ дюйма
Количество витков на резьбовом соединении	6-7
Показатель герметичности	Класс А
Выдерживаемое давление	Не менее 6 МПа
Допустимая температура	От -20 до +130 градусов Цельсия
Материал корпуса	Латунь марки ЛС-59-2
Тип рукояти	Бабочка
Колер рукояти	Жёлтый в соответствии с правилами обозначения газопровода
Материал прокладки	Фторопласт
Резьбовое соединение под манометр	G ½ / G ½
Типы резьбовых соединений	Внутренняя-наружная и внутренняя-внутренняя
Высота изделия	5,8 см
Длина с учётом рукояти	6,7 см
Длина корпусной части	6,7 см
Внешний диаметр	3,3 см

Возможные разновидности

Следует также отметить, что шаровые газовые краны могут различаться между собой по некоторым особенностям, а именно:

По возможности выполнения ремонта. Бывают разборные и цельносварные образцы.

Кроме этого существуют модели, имеющие электропривод, позволяющий автоматизировать процесс его закрытия и открытия.

Основные критерии выбора оборудования

Если стоит вопрос о замене газового крана, то самостоятельно делать это не рекомендуется. Такими работами имею право заниматься лишь специалисты, причем у них должна быть лицензия на эти виды работ. Делать замену газовых труб, кранов самому просто непозволительно. Вы можете подвергнуть опасности не только свою жизнь, а и жизнь ваших родных и соседей.

Эту информацию должен знать любой домовладелец и квартиросъемщик. Именно работники газовых хозяйств проводят периодический осмотр состояния газового оборудования или в случае неполадок, хозяин жилья вызывает аварийную службу газа. Они в свою очередь устанавливают, что вышло из строя, а жильцы покупают все необходимое для устранения поломок. В данном случае узнаем по каким критериям лучше выбирать газовый кран.

Как ранее было сказано, популярностью пользуются шаровые краны, хотя специалисты в этой отрасли говорят, что пробковые служат больше – срок их службы около 20-ти лет. Вот только их надо обслуживать и иногда смазывать. А шаровые – нет.

Необходимо учитывать само качество изделия. К сожалению, брак иногда попадается даже в строительных магазинах, несмотря на сертификацию таковых изделий. Бывают случаи, что газовый кран приходится менять уже после одного года использования

Так что при выборе следует обращать внимание на все мелочи, даже на внешний вид изделия и учитывать следующие обстоятельства:

Диаметр газового вентиля обязательно должен совпадать с диаметром трубы. Конечно же, вентили меньшего, большего диаметра просто не подойдут для работ.
Шаг резьбы. Если вы берете резьбовой запорный механизм, то он должен соответствовать шагу резьбы на газовой трубе

Так вам не придется покупать всяких переходников, которые будут громоздить конструкцию.
Обратите внимание на материал изделия. Все же для газа лучше использовать краны из латуни

Это проверенный временем материал. Он будет служить вам долго и без проблем. Латунь имеет желтоватый тон и кран из латуни тяжелее, чем из различных видов стали.
Смотрите внимательно на внешний вид. Изделие должно быть без царапин, трещин, сколов. Не должно быть дефектов ни на поверхности, ни внутри. Не стесняйтесь внимательно рассматривать кран для газа, вы же не хотите его менять часто. Не следует также и экономить на покупке.

Выбирайте краны известных компаний, так как эти производители с ответственностью относятся к своей продукции, потому что не хотят терять клиентов. И для них важна репутация их фирмы. К таким производителям можно отнести германскую компанию Dungs, итальянскую фирму Bugatti.

Особенности

Итак, в газопроводах в последнее время применяют специальные шаровые краны. Эти устройства предназначены для полного перекрытия или открытия газового потока. Особенность этих устройств заключается в запорном механизме, который выполнен в виде шара со сквозным отверстием. Причем, отверстие по диаметру совпадает с диаметром трубопровода (см.также статью “Где и как применяется кран высокого давления”).

Для перекрытия потока шар поворачивается так, чтобы отверстие располагалось перпендикулярно трубопроводу, т.е. его нужно повернуть на 90 градусов. Управление запорным механизмом осуществляется при помощи рычага. Герметичность же обеспечивают кольца, выполненные из мягких и прочных материалов.

Шаровой кран диаметром 3 – 4 дюйма

Отличия от водопроводной арматуры

Надо сказать, что внешнее отличие газового крана от водяного заключается в том, что рычаг имеет желтый цвет, а не красный.

Конструкционных же отличий значительно больше:

Обладают более прочным корпусом, который выполнен из особых сортов стали или латуни с повышенным содержанием меди.
Имеют более длинную соединительную резьбу.
Запорный механизм выполнен из особо прочного хромированного или никелированного материала.
Шток выполнен из прочного полимерного материала.
Данные краны способны выдерживать большее давление, чем водопроводные.
Уплотнительные кольца более прочные и обеспечивают лучшую герметичность.

Устройство шаровой запорной арматуры

В целом, все чем отличается кран для газа от водопроводной запорной арматуры – это повышенный уровень герметичности. Остальные моменты не так важны в бытовых газопроводах. Поэтому в принципе, любой кран, соответствующий классу герметичности «А», может применяться для газопровода.

Расположенный на кухне газовый вентиль

Особенности применения

Как правило, запорную арматуру для газовых трубопроводов устанавливают на кухне, т.е. там, где используется газовое оборудование. Причем, для каждого источника потребления устанавливается отдельный вентиль.

К примеру, в домах и квартирах, где установлены газовые плиты и колонки или котлы, устанавливаю отдельно газовые краны для плит и для других устройств. Кроме того, зачастую устанавливают один общий вентиль на входе, который позволяет полностью перекрыть подачу газа.

Надо сказать, что запорную арматуру применяют не только для перекрытия потока, но и для управления им, к примеру, газовый трехходовой кран позволяет перенаправлять поток из одного трубопровода в другой. Правда, в быту такие устройства не используются.

Фланцевый кран

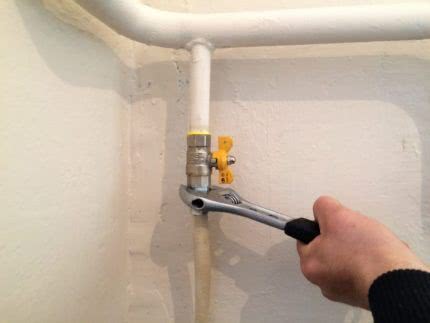

Советы по замене газовых кранов

В квартирах или домах газовые коммуникации служат многие года. Единственное, что они требуют периодических проверок и ухода (покраски труб). Самые уязвимые части таковых конструкций – это газовые краны. Еще бы, ими пользуются по несколько раз в день, а то и больше. Вот из-за больших нагрузок газовые краны и ломаются. Особенно часто происходят поломки газовых кранов из некачественного сырья. Пластиковые изделия выходят из строя быстрее других.

Не все знают, когда кран подлежит замене. Ответ прост – когда вы ощущаете неприятный аромат, характерный для газа, то необходимо проверить, где запах насыщенней. Если утечка в зоне газового крана, то его и следует заменить.

Осмотрите изделие, может заметите на нем трещинки или другие повреждения. Может кран туго поворачивается или наоборот – слишком свободно вертится, тогда можно смело утверждать, что устройство вышло из строя. Но самостоятельно заменять запорное устройство нельзя. Не испытывайте судьбу – вызывайте работника газовой службы.

Он бесплатно вам заменит газовый кран, ваша задача только купить правильный механизм, который подойдет к вашим газовым трубам и прослужит много лет. О правилах выбора мы рассказали выше.

Замена газового крана проводится по специальной технологии, ее должен выполнять человек, у которого есть разрешение на такие работы

Если возникла необходимость менять устройство, то сделайте следующее:

Для начала наберите номер газового хозяйства, сообщите о своей проблеме диспетчеру.
Купите подходящий кран, учтите диаметр труб, шаг резьбы, другие нюансы. Выбирайте не самое дешевое изделие.
Подготовьте документацию специалистам по газу. Скорее всего вам понадобятся: технический паспорт, документация о газоснабжении.
Когда работник приедет, он попросит зажечь конфорку, закрыть вентиль, контролирующий подачу газа. Так топливо выйдет из трубы.
Все работы по замене или ремонту газового оборудования должны проводиться в хорошо проветриваемом помещении.
Мастер заменит кран и проверит его работу, также он должен сделать проверку на утечку газа.
Когда ремонт газовых коммуникаций будет закончен, то специалист попросит технический паспорт и внесет запись о проделанных работах.

Установление утечки природного топлива производится путем применения мыльной пены. Пену наносят на места стыков и кран, а затем внимательно следят за пеной. Если есть утечка газа, то на этом участке начинают образовываться пузыри.
