Газовое отопление в квартире: как сделать индивидуальный контур в многоквартирном доме

Автономное отопление в квартире

Решив повысить эффективность и снизить затраты на отопление, собственники жилых помещений в многоквартирных домах задаются вопросом, можно ли в квартире с центральным отоплением поставить газовый котел. Заменить централизованное отопление на автономный контур – реализуемая задача, единственным препятствием к выполнению которой могут послужить ненадлежащие условия эксплуатации газового котла.

Препятствием к установке может стать низкое давление в сети газопровода, рассчитанное лишь на кухонные газовые плиты. В этой ситуации подключение котла может дополнительно снизить давление в системе. Поэтому желательно устанавливать оборудование, оснащенное закрытой камерой горения с коаксиальным дымоходом.

Выбор модели зависит от конкретных потребностей владельца.

Классификация систем централизованного отопления

Современная сеть обогрева насчитывает множество схем внедрения центральной сети в помещения различного назначения.

Ранжирование отопительных систем происходит по:

• графику работы,
• типу теплоносителя;
• способу подключения к источникам тепла и горячей воды.

По режиму потребления тепловой энергии

Данная классификация разделяет системы отопления на сезонные и круглогодичные. Сезонная схема подразумевает обогрев помещений исключительно в холодное время года, с середины осени до середины весны. График уточняется в зависимости от региона и среднесуточной температуры. Круглогодичная схема предполагает обогрев помещений в течение 12 месяцев.

По виду используемого теплоносителя

В этом случае системы отопления разделяют по типу теплоносителя, который используется. Различают водяные, паровые и воздушные отопительные системы. Еще встречаются радиационные, газовые, огневоздушные и электрические сети, но они не слишком распространены в многоквартирных домах.

Водяные системы являются наиболее оптимальными для обогрева жилых помещений. Состоят они из нагревательного оборудования (чаще всего применяются котлы), труб, по которым циркулирует вода, и радиаторов, обогревающих комнаты.

Главное достоинство водяных сетей заключается в безопасности эксплуатации: пыль на них не спекается и не горит, да и получить ожоги почти невозможно. Паровые сети похожи на водяные, только циркулирует по трубам пар, а не вода. Применяются паровые сети для обогрева больших зданий промышленного или складского типа.

Воздушные сети используются крайне редко. Такая сеть может служить для обогрева офисных, жилых и производственных зданий.

По способу подключения отопительной системы к теплоснабжающей

Ранжирование по этому принципу выделяет зависимые и независимые сети отопления. В независимой сети тепловая энергия поступает в тепловой узел, который находится в доме, затем с помощью циркуляционных насосов, которые повышают давление в системе, распределяется равномерно по квартирам. В зависимой системе теплоноситель поступает в квартиры непосредственно с центральной котельной.

По способу присоединения к системе теплоснабжения горячего водоснабжения

По этому принципу ранжирования получают открытую и закрытую системы. В открытых системах забор воды производится из теплосети в горячем виде. В закрытых сетях вода набирается из общего водопровода и нагревается уже в тепловом узле.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

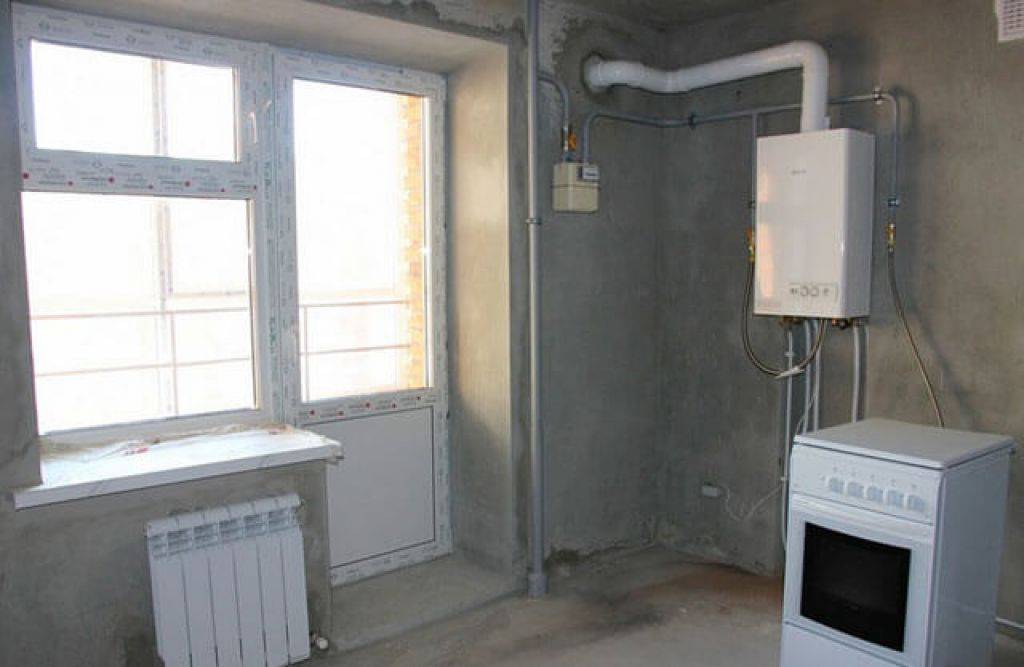

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

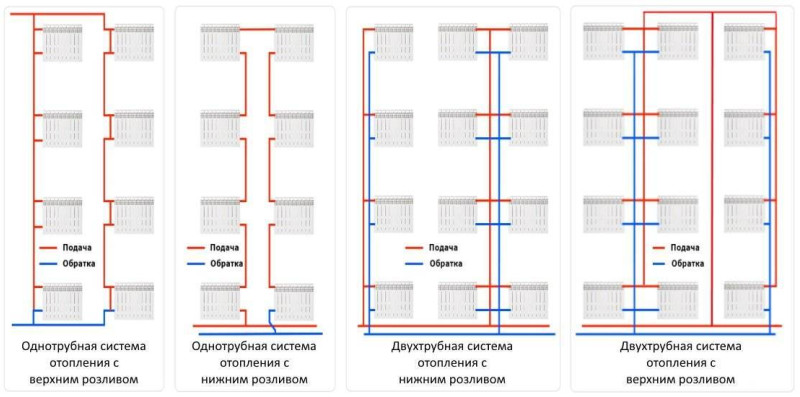

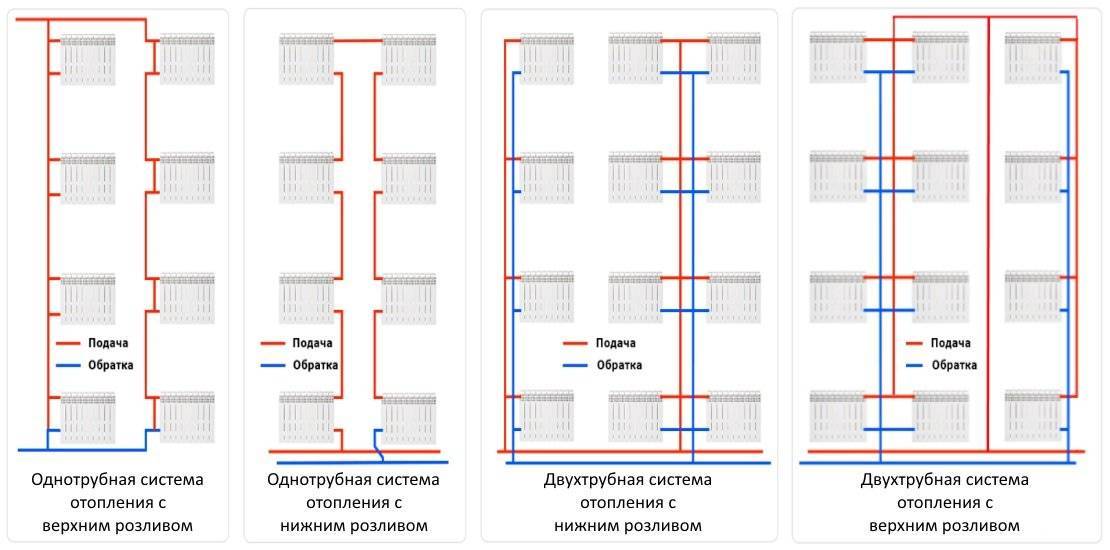

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Основные плюсы индивидуального отопления

Многих людей очень удивляет такой подход. Они откровенно не понимают, зачем нужно возвращаться к тем методам, которые использовались век назад. Ведь приходится тратить немалые деньги на покупку и установку всего оборудования, выделять пространство для его расположения, контролировать его работу и выполнять целый комплекс прочих работ. На самом деле, такое решение имеет определенные плюсы. И о них стоит рассказать.

Начать с того, что при транспортировке горячей воды от отопительной станции (нередко находится в нескольких километрах или даже десятках километров от вашего дома) теряется немалая часть температуры или, другими словами, энергии.

Конечно, все потери компенсируются из кармана владельцев квартир. Кроме того, постоянные осмотры и обслуживание сложнейшей системы (зачастую она в аварийном состоянии, так как была построена десятки лет назад и с тех пор никто не выделял достаточно средств для проведения капитального ремонта) проводятся десятками специалистов, каждый из которых получает зарплату.

капитальный ремонт

Зарплату также получает многочисленное начальство, их водители, бухгалтера и другие «сопутствующие» специалисты. И, наконец, акционеры компании, снабжающей ваш город теплом и горячей водой, ежемесячно получают многомиллионные дивиденды. Конечно, платятся они из ваших карманов.

Индивидуальная система отопления позволяет отказаться от финансирования жизни десятков специалистов и откровенных нахлебников. Теперь вы будете платить исключительно за то тепло, которое потребляете. Да, если произойдет поломка, вам придется оплачивать ремонт из своего кармана. Но при правильно выполненной настройке и бережном отношении к оборудованию поломки вы можете не опасаться многие годы.

Серьезным плюсом является близость источника тепла к его потребителям. Горячей воде не нужно проходить десятки километров, чтобы обогреть ваше жилье. А, значит, теплопотери, за которые вы вынуждены платить, будут снижены до минимума.

Внутреннее устройство отопительного котла

Решив провести в квартире индивидуальное отопление, вы перестаете быть заложниками компаний, взвинчивающих стоимость своих услуг до максимума. Это касается тарифов не только на отопление, но и на горячую воду. Больше никаких перебоев с горячим водоснабжением, что по достоинству оценят многие люди.

Что такое автономное отопление?

Использование индивидуального обогрева квартиры предполагает отказ от применения общественной системы теплоснабжения и демонтаж радиаторов и труб, которые к ней относятся. Вместо них устанавливаются новые магистрали и батареи, которые подключаются к нагревателю. В квартирах применяются два типа установок – газовые и электрические. Метод работы устройства простой: он увеличивает градус воды и заставляет ее циркулировать по системе, нагревая помещение в заданном режиме.

Виды котлов

Все устройства делятся на два типа:

• одноконтурные – функционирующие на топление;
• двухконтурные – дополнительно позволяющие получить горячее водоснабжение.

Все зависит от метода монтажа, поэтому отопительные котлы бывают настенные и напольные. Первые пользуются большим спросом благодаря своей компактности и низкой стоимости. Вторые – отличаются большой мощностью и длительным сроком эксплуатации.

Электрические котлы

Оборудование, которое работает на электричестве, отличается доступной ценой и высоким уровнем безопасности. Его можно устанавливать в любом месте квартиры. Увы, такое устройство не подходит для дома со старой проводкой ввиду риска постоянного выбивания пробок.

Газовые котлы

Газовые устройства стоят дороже, зато имеют долгий срок службы и быструю окупаемость в момент эксплуатации, так как в них применяется более дешевый источник энергии. Нагреватель, который работает на газу, имеет особую камеру для сгорания топлива и систему отвода дыма, позволяющая предотвратить каких-либо неудобств жильцам квартиры.

Схема отопления

В централизованном теплоснабжении применяется однотрубная схема, которая по эффективности уступает двухтрубной. Однотрубная система используется только для маленького количества радиаторов там, где необходимо сэкономить.

Подходящий выбор для индивидуального обогрева – двухтрубная схема. Она имеет следующие достоинства:

• применение труб и фитингов маленького диаметра;
• наличие стабильного давления в системе;
• возможность установки автоматических регуляторов протока на всех батареях, которые будут функционировать без вреда для нагрева других радиаторов;
• независимое подсоединение каждой греющей секции, позволяющее снимать ее для обслуживания или получения доступа к нише в момент ремонта.

Биметаллические радиаторы и приборы из алюминия

Алюминиевые отопительные батареи, которые можно ставить в квартире, отличаются довольно высокой теплоотдачей, масса их небольшая, они легко монтируются для индивидуального или центрального отопления. Подключать их к магистрали можно и самостоятельно, рабочее давление в них может достигать девяти атмосфер. Подобные изделия относятся к конвективно-радиационному типу, то есть тепло в них распределяется равномерно.

https://youtube.com/watch?v=tS9Mar9Sfxo

Но есть и минусы, среди которых необходимо отметить:

• для подобного оборудования важен химический состав воды. Если у вас установлено индивидуальное отопление, то перед подачей воды для нагрева желательно установить фильтр;
• гидроудары для таких батарей противопоказаны, то есть ставить их для центрального отопления не всегда можно;
• при эксплуатации возможна электрохимическая коррозия, если используются фитинги и муфты из меди.

Биметаллические батареи для отопления похожи на алюминиевые, но по конструкции они сильно отличаются. Теплоноситель движется по трубкам, которые располагаются внутри секций из алюминия, сами трубки изготовлены из стали. Рабочее давление большое, такие радиаторы особенно хороши для центрального отопления, но если у вас индивидуальное отопление, то их использование не совсем целесообразно.

Как выбрать радиатор? Перед тем как начинать ставить индивидуальное отопление в квартире, необходимо выбрать радиаторы. Критерии, по которым осуществляется выбор:

Схема строения радиатора отопления.

1. Отопительная система квартире. При выборе радиаторов необходимо учесть, какое именно отопление используется в квартире. Сегодня возможно подключение не только к центральному, но и к индивидуальному отоплению. Нельзя сказать, что одни радиаторы подходят только для первого типа, а другие – для второго. Но специалисты все же рекомендуют использовать для традиционного центрального чугунные и современные биметаллические радиаторы. Алюминиевые или стальные тоже подходят, но при подключении необходимо будет соблюдать ряд нюансов. Для индивидуальной системы отопления квартиры использовать биметаллические радиаторы можно, но это не так целесообразно из-за качеств такого оборудования. Это будет простая переплата за стоимость.
2. Стоимость оборудования. Чтобы правильно выбрать оборудование, необходимо посчитать стоимость для 1 кВт мощности тепла для каждого конкретного типа. Обычно такие цифры приводят в паспортах для радиаторов, так что можно примерно ориентироваться, какой из них подходит вам больше всего. В данном случае не рекомендуется брать слишком дешевые устройства, так как мощность их невелика, то есть обеспечить необходимый уровень отопления для квартиры будет проблематично.
3. Дизайн. Если раньше все радиаторы были одинаковыми, то сегодня производители предлагают монтаж самых разнообразных моделей. Для многих внешняя эстетика играет далеко не последнюю роль, и на современном рынке можно выбрать любой вариант.
4. Эксплуатационные характеристики. При выборе радиаторов для отопительной системы индивидуального типа надо учитывать многие факторы:

• выполнение правильного расчета мощности для отопления в квартире. Если котел установлен верно, то никаких проблем не будет, то есть можно смело ставить обычный стальной, но лучше всего предпочесть секционный, так как в любой момент при необходимости можно поставить дополнительные секции;
• чугунные радиаторы сегодня используются все реже, так как с ними сложно работать. Они обладают большим весом, их проблематично подключать своими руками. Некоторые сантехники сегодня даже отказываются иметь с ними дело;
• если при установке индивидуального отопления в квартире вы хотите смонтировать автоматику для управления уровнем температуры, то надо помнить, что чугунные радиаторы для этого не подходят, потому что они снижают эффективность работы устройства.

При монтаже индивидуальной отопительной системы для квартиры большое внимание следует уделять не только схеме, но и оборудованию, которое используется. Кроме отопительного котла, который является неотъемлемым элементом системы, для схемы используются и радиаторы, обеспечивающие тепло в наших комнатах. Сегодня производители предлагают различные модели радиаторов, которые изготавливаются из стали, чугуна, алюминия

Сегодня производители предлагают различные модели радиаторов, которые изготавливаются из стали, чугуна, алюминия.

Независимый монтаж

Естественно, что перед тем, как сделать отопление в квартире, необходимо запастись расходным материалом и разными инструментами.

В частности пригодится вот что:

• пакля и силикон для герметизации некоторых стыков;
• различные фитинги (переходники, уголки и т.п.), крепежи и дюбеля;

• ножницы для пластика;
• гаечные ключи, отвертки (крестовая и простая) и молоток;
• карандаш, рулетка, строительный уровень;
• обивочный шнур либо строительная нить – эти предметы необходимы для разметки линии по периметру стен, вдоль которой будет проходить основная линия труб;
• перфоратор и бур диаметром 6 мм;
• паяльник для пластика.

Предположим, что инструмент и материалы имеется. Значит возможно приступать к первому этапу.

Установка радиаторов

Делается все по приблизительно таковой схеме:

1. Перфоратором сверлятся отверстия под крюки для биметаллических радиаторов. Наряду с этим следите, дабы между отверстиями оказалась максимально ровная горизонталь – пользуйтесь уровнем, если не желаете дабы батарея висела криво.
2. Крюки забиваются либо завинчиваются вовнутрь дюбеля до упора.

1. Радиатор подвешивается на крюки.

Работа помой-му и несложная, но тут принципиально важно знать о нескольких нюансах

1. Между подоконником и верхней линией радиатора должно быть расстояние хотя бы сантиметров 5. В случае если все будет «впритык», то не окажется качественной циркуляции воздуха вверх.
2. Весьма пристально следите за тем, дабы крюки в дюбелей сидели максимально прочно. В случае если крепежи будут держаться слабо, то на протяжении перепадов давления батарея может завибрировать и просто напросто «отойти» от стенки.

Продолжаем делать отопление квартиры своими руками – переходим к работе с трубами.

Пайка магистрали и соединение с батареями

По сути, необходимо создать линию из двух параллельно идущих труб по всему периметру помещения. Это будет канал подачи теплоносителя и так называемая «обратка». Получается, что линия будет подсоединена к той точке, где установлен отвод из труб центрального отопления.

А в тех местах, где требуется соединение с радиаторами – в неспециализированную магистраль будут встраиваться тройники, от которых встанут вертикальные отрезки труб. И уже на концы этих отрезков закрепятся фитинги соединяющие систему и батареи.

Делается все достаточно просто.

Включаем паяльник и ожидаем мин

15 – принципиально важно дождаться пока он хорошо прогреется. В другом случае пластик на протяжении пайки не будет плавиться так, как необходимо

Берем концы труб и одеваем их на насадки паяльника. Ожидаем секунды 4, снимаем пластик с насадок и вдеваем трубы приятель в приятеля. При вставке в обязательном порядке нужно делать определенное усилие, дабы сцепление точек спайки случилось максимально действенно.

1. В местах, где установлены радиаторы, впаиваем в трубы фитинги и тройники. Их, естественно, необходимо поставить и на подаче, и на обратке.

1. Подобным образом проходим целый периметр и соединяемся посредством фитингов с точками центрального трубопровода.

Сейчас нужно подсоединить к магистрали радиаторы.

Для этого отрезаем кусочки труб нужной высоты – концы этих отрезков, и тройников, необходимо расплавить сварочным пистолетом и соединить между собой.

Затем на конец каждой вертикальной «стойки» крепим уголки. К этим уголкам привариваем по горизонтали весьма маленькие отрезки труб (их протяженность должна быть ровно таковой, дабы достать до отверстий радиаторов).

И вот на концы этих отрезочков нужно припаять фитинги с так называемыми «американками» – эти соединения будут скручены конкретно с батареями.

Не забудьте, что грамотная установка отопления в квартире предусматривает, что для каждого отопителя должен быть установлен кран перекрытия подачи теплоносителя. И это, кстати, делается не только в целях исключения аварийных обстановок, но и кроме этого для комфорта и экономичности.

Дело так как в том, что посредством таких кранов возможно регулировать мощность потока теплоносителя, что разрешает регулировать температурный режим для той либо другой батареи. Ну и, само собой разумеется, кран возможно всецело перекрывать в тех комнатах, каковые по большому счету не хочется отапливать.

По окончании того как магистраль смонтирована необходимо произвести пробный запуск системы и пристально проверить все соединения на предмет протечки. В случае если все в порядке, то системой возможно нормально пользоваться.

Такая вот схема работ. Сейчас давайте подведем итоги статьи.

Вариант #2 — электрическое отопление

У владельца квартиры есть несколько вариантов отопления с помощью электричества:

• электрический котел;
• теплый пол;
• тепловой насос.

Первые два варианта могут оказаться довольно затратными в процессе эксплуатации, поскольку электроэнергия постоянно дорожает, как и прочие энергоносители. Для установки электрического котла. как и при монтаже газового, понадобится снять старые трубы и радиаторы и установить новые. Система теплого пола считается более эффективной за счет ее особенностей. Когда нагревательные элементы размещены по всему полу равномерно, а воздух в комнате прогревается снизу вверх, для обогрева помещения нужно меньше тепла, чем при традиционном обогреве горячей водой.

На схеме отражены варианты подключения теплового насоса «воздух-вода» к системам отопления разного типа: радиаторы, фанкойл, теплый пол

Самым выгодным для автономного отопления квартиры считается тепловой насос типа “воздух-вода ” или “воздух-воздух ”. В этом случае электричество используется в относительно небольшом количестве для работы оборудования, которое извлекает из окружающей среды тепловую энергию с низким потенциалом и преобразует ее в высокопотенциальную энергию. Тепловой насос — это экологически чистый способ обогрева, в котором используется возобновляемый источник тепловой энергии. Но он считается эффективным только в теплых климатических зонах, т.е. там, где температура воздуха не снижается ниже -25 градусов.

Стоимость оборудования воздушного теплового насоса может быть довольно высокой. По сравнению с затратами на индивидуальное газовое отопление единица тепла, полученного при работе теплового насоса, обходится несколько дороже. Однако в длительной перспективе такое решение может оказаться более выгодным, чем газовый котел. Кроме того, тепловой насос “воздух-воздух” летом может выполнять функции кондиционера. Работа этих приборов основана на общих принципах, поэтому тепловой насос иногда называют кондиционером.

Чтобы установить воздушный тепловой насос в квартире, необходимо выбрать подходящую модель. Большие канальные системы подходят скорее для квартир большой площади. В этом случае придется установить центральный блок, от которого теплый воздух будет распространяться по воздуховодам. Кроме того, стоимость оборудования может быть довольно высокой. Примерно так же работает мультисплит-система: снаружи монтируется общий блок, связанный магистралями с внутренними блоками для каждой комнаты.

Внутренний блок теплового насоса «воздух-воздух» очень похож на блок сплит-системы кондиционера, поскольку эти устройства работают на сходных принципах

В небольшой квартире имеет смысл установить отдельную сплит-систему для каждой комнаты. В этом случае не придется прокладывать по квартире сеть воздуховодов. Это очень удобно, если чистовая отделка в квартире уже завершена и капитальная переделка в ближайшее время не планируется. Количество тепла на каждый затраченный киловатт-час электроэнергии у мультисплит-систем составляет 3,5 кВт или менее. Инвенторная сплит-система с одним внешним и внутренним блоком может давать до 5 кВт тепла.

В местности с суровыми зимами некоторые владельцы квартир используют комбинированный вариант: в холодное время используют газовый котел, а когда потеплеет, включают тепловой насос. Интересным вариантом может быть также сочетание теплового насоса и теплого пола.
