Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Особенности конструкции лампы на бензине

В строении бензиновой лампы имеются сразу две главные конструктивные детали — резервуар для помещения запасного топлива и горелка. Компонентами, применяемыми в работе прибора, являются:

• Спирт.
• Бензин.
• Керосин и другие вещества.

Горелка именуется эжектором. Эжектор обладает конструкцией, которая помогает осуществлять продвижение общего потока воздуха и распадающихся продуктов горения во время сжигания большей части топлива. Процесс работы такого прибора заключён в создании тяги при помощи сгорания определённого топлива.

В резервуар при работе заливают запас топлива, после чего ёмкость закрывается плотной крышкой с дополнительным уплотнителем. Крышка с уплотнителем защищает резервуар от утечки топлива во время хранения данного приспособления, а также в процессе использования. Резервуар для сохранения запасов бензина обладает специальным насосным устройством, которое помогает производить нагнетание воздуха для формирования в нём повышенного уровня давления. Избыток давления помогает во время работы устройства быстро и качественно транспортировать бензин из резервуара к самой горелке.

Типовой прибор в своём составе имеет такие конструктивные части, как:

• Резервуар, который заполняется топливом.
• Ручка для удержания устройства во время его использования.
• Плотно закрывающаяся горловина для заливки топлива внутрь ёмкости.
• Насос с дополнительным клапаном — для формирования избыточного давления в ёмкости.
• Сифоновая труба, которая проводит топливо к самому испарителю.
• Клапан игольчатого типа помогает осуществлять регулировку подачи топлива к прибору.
• Испаритель.
• Форсунка.
• Эжектор.
• Прибор для осуществления очистки форсунки.

Топливо, которое добавляется в ёмкость хранения, считается основным расходным материалом. От качества применяемого топлива будет напрямую зависеть дымность пламени и засоряемость форсунки, а также уровень взрывоопасности прибора во время его использования. Для качественной и безопасной работы устройства на бензине стоит использовать специальный бензин или бензин, обладающий октановым числом не ниже восьмидесяти. Если применяется некачественное топливо, то прибор может в скором времени сломаться, и его придётся ремонтировать.

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими. Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка. Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Чем отличается газовая горелка от паяльной лампы?

Паяльные лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из самого названия, топливом для газовой горелки будет служить сжиженный углеводородный газ, а именно пропан-бутановая смесь, которая содержится в баллонах красного цвета.

Изменение конструкции и переход на газ дает следующие преимущества:

• повышается удобство пользования;
• повышается безопасность;
• расширяется сфера применения;
• снижается цена эксплуатации.

Работая с паяльной лампой, вы держите в руках не только горелку, но и резервуар с легковоспламеняющимся веществом. Вес 2-литровой паяльной лампы с полным резервуаром составляет около 4 кг. Высота и ширина соответственно более 30 см и 20 см. При таких характеристиках маневренность ручного инструмента крайне низкая.

В отличие от паяльной лампы горелка на газе обладает компактными габаритами, малым весом, хорошо лежит в руке и поэтому удобна для проведения разнообразных работ, требующих открытого, регулируемого пламени

Для газовой горелки резервуар не нужен. Убрав самую объемную часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет выполнять различные виды работ, в том числе в труднодоступных местах.

Однако вам не придется держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу расположить газовый баллон можно на достаточном расстоянии от рабочего места.

При температуре окружающего воздуха выше -20 °C, газовая горелка не требует подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать силу пламени и можно варить, паять, прогревать… Даже в 5-литровом баллоне запаса газа хватит на многочасовую непрерывную работу.

В отличие от газовой горелки паяльная лампа нуждается в предварительной подготовке вне зависимости от внешних условий. Необходимо налить в ванночку бензин или керосин и поджечь его, чтобы прогреть испаритель. Только при достаточном прогреве первая порция поступившего в испаритель жидкого топлива перейдет в газообразное состояние.

Расход жидкого топлива составляет 0,6-0,8 литров в час. Учитывая, что заправлять 2-литровую паяльную лампу можно только на ¾ от объема резервуара, запаса топлива хватит от силы на 2 часа. Затем придется снова брать канистру и доливать топливо в резервуар, но перед этим нужно еще подождать до полного остывания лампы.

Напомним, что открывать резервуар у неостывшей лампы нельзя, иначе возникнет контакт горячей горелки и паров бензина, что чревато воспламенением и взрывом. Только дождавшись остывания лампы вы сможете налить топливо в резервуар и ванночку и повторить всю подготовительную процедуру, включая прогрев и подкачку воздуха насосом, на что уйдет около 10 минут.

Паяльная лампа при нормальном функционировании источает запах бензина, который не только неприятен, но и вреден. При работе на жидком топливе сажа с копотью быстрее забивают отверстия в горелке и оседают на наружных поверхностях, пачкая руки и одежду.

Газ – самый чистый вид топлива, поэтому газовую горелку нужно чистить реже. Запаха газа во время использования горелки не должно быть в принципе, а его появление свидетельствует о неисправности аппарата, что требует немедленного прекращения работы и устранения причин утечки.

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

• расход газа, кг/ч;
• выдаваемая мощность, кВт;
• максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
• возможные пределы длины пламени (факела), мм;
• номинальный температурный разогрев поверхности, °С;
• расход топлива в кг/м кв. укладываемой поверхности;
• вес устройства.

При выборе горелки нужно учитывать ряд факторов

Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится. По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм

При максимальной длине горелкой можно спокойно работать стоя

По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

ГВ горелка в действии

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Компактность или производительность

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

Фото, модель	Описание
ГВ-850 «Кедр»	Имеет регулировочный вентиль для подачи газа – длина пламени легко регулируется имеющимся рычагом. Мощность этого оборудования позволяет использовать его для разогрева труб из металлопластика, а также подготовки медных сплавов к пайке и сварке. Ориентировочная стоимость составляет 2000 руб.
ГГС-1-1,7	Эта модель пользуется популярностью потому, что позволяет достигать значительных температур нагрева. Конструкция горелки проста и крайне надежна. Средняя стоимость за вариант с одним соплом составляет 2200 руб, с 4-мя соплами – 12000 руб.
ГГС-1-1,0	Из горелок отечественного производства эта модель является самой компактной и легкой. С таким оборудованием можно работать на небольшом пространстве, подключив баллон на 5 л. Стоимость составляет от 1300 до 1500 руб.
ГВ-250У	Устройство простой и надежной конструкции, ценой в 1100-1200 руб. Имеет встроенную систему для принудительного подсоса воздуха.
Kemper 1200 (Италия)	Единственный зарубежный инструмент в нашем топ-листе. В комплекте с этой горелкой имеется сразу несколько сменных сопел, имеющих разную ширину щели. Она может использоваться в работе с разными баллонами, вплоть до 100 л. Ручка управления эргономичная, удобная. Средняя цена на прилавках по России составляет 4500 руб.

ГГК1Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С

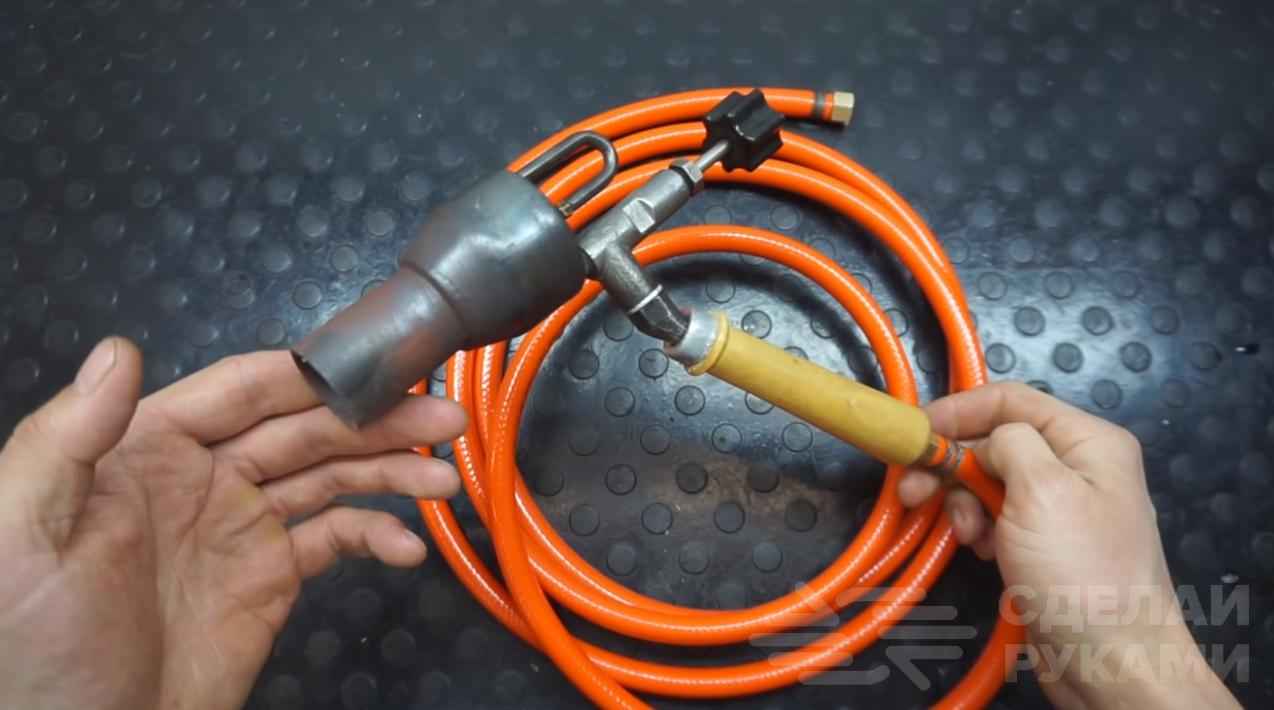

Самодельные газовые горелки

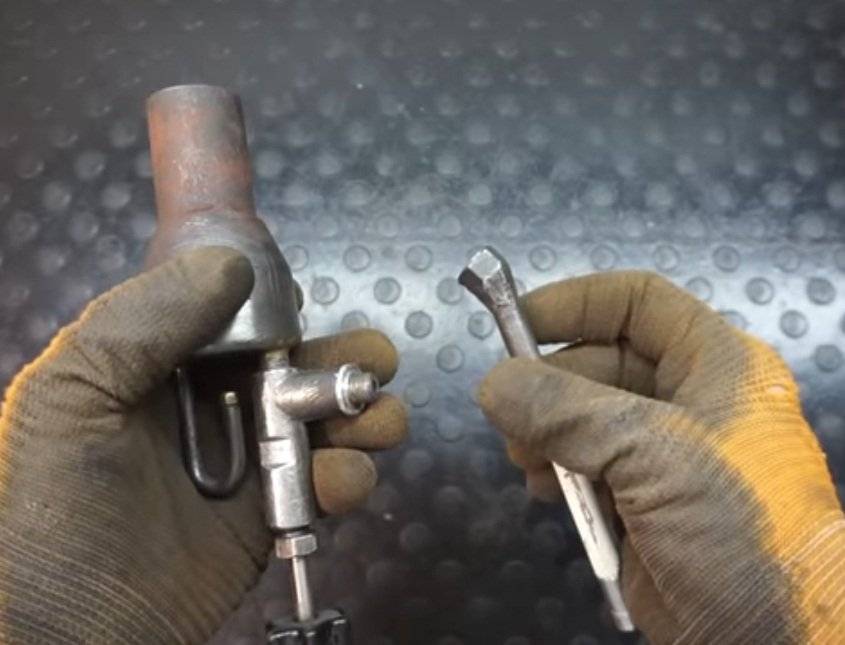

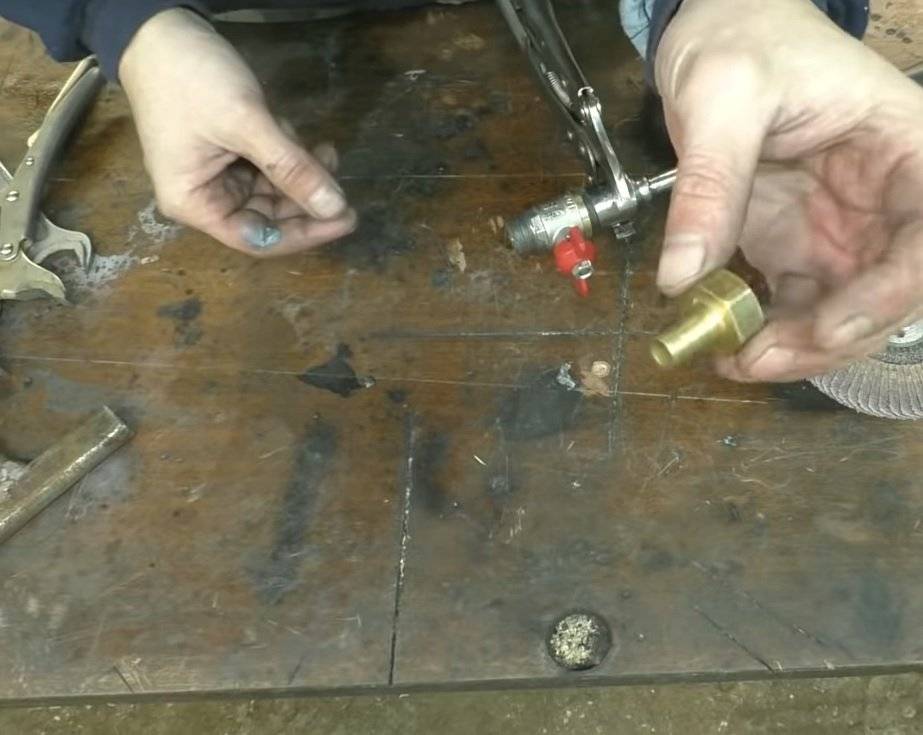

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Меры безопасности

• Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии! Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Не забываем о безопасности

• Самое время вспомнить о безопасности! Сколько натворила паяльная лампа пожаров — не перечесть. Давайте не станем «умножать подвиги» прошлых поколений и будем действовать правильно:
• уж если приходится работать в помещении со стенами или полами из горючих материалов, то придется их металлическими или асбестовыми листами;
• канистра с бензином должна размещаться так далеко, чтобы открытое пламя ее не коснулось ни при каких обстоятельствах;
• да, все мы проливаем бензин при заправке лампы, придется его собрать песочком или тряпкам и унести по дальше от места работы;
• никаких скруток электрических проводов рядом и всяких искрящих щетками инструментов;
• работать на ветру паяльной лампой не положено, так как и бензин и пламя могут улететь куда угодно.

Как пользоваться?

Перед тем как начать использование горелки, нужно внимательно прочитать инструкцию и рекомендации производителя. Отличительная черта подобного оборудования в том, что его можно использовать исключительно на открытой местности.

Если же нужно эксплуатировать бензиновую горелку в непроветриваемом помещении, включить ее можно на короткий промежуток времени, а потом следует провести тщательное проветривание.

Для того чтобы обеспечить максимальную безопасность при использовании прибора, нужно четко следовать инструкции по эксплуатации. В противном случае может произойти возгорание или взрыв.

Читайте Флисовый костюм для рыбалки

Разберем процесс использования бензиновой горелки.

Прежде всего необходимо заправить оборудование при помощи соответствующего топлива. Лучше всего использовать качественный бензин, чтобы устройство не вышло из строя, и не было никаких проблем. Ни в коем случае нельзя заполнять бак полностью – достаточно будет заливки на 3/4. Остальное пространство необходимо для того, чтобы во время работы создавалось давление. Создание давления с применением особого нагнетающего насоса, который обычно включен в комплект с аппаратом. Для этого достаточно будет 10 накачиваний. После того как необходимое давление создалось, нужно будет налить топливо в ванночку. Идеальным вариантом считается спирт, так как он не производит много копоти. После поджига в горелке создастся разогрев испарителя. Теперь можно открыть игольчатый клапан

На данном этапе обязательно обращаем внимание на топливо, которое должно быть газообразным. Внимательно следите за тем, чтобы здесь не было никаких капель

При их обнаружении процесс разогрева нужно будет провести снова

В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль

При их обнаружении процесс разогрева нужно будет провести снова. В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль.

Для того чтобы обеспечить максимальный уровень безопасности в процессе эксплуатации оборудования, стоит придерживаться правил техники безопасности.

• Ни в коем случае нельзя продолжать использование бензиновой горелки при обнаружении утечки топлива.
• Не рекомендуется использование топлива, которое по своим качественным свойствам отличается от рекомендованного производителем.
• Нельзя использовать горелку длительное время. Это может стать причиной сильного нагрева баллона и его взрыва.
• Перед началом эксплуатации каждый раз стоит проверять целостность предохранительного клапана. При обнаружении проблем лучше не включать оборудование.
• Лучше воздержаться от применения бензиновой горелки в непроветриваемом помещении.

Критерии выбора

Буквально, каких-то 20 лет назад, БГ была незаменимой для слесарей. В последнее время на рынке появились альтернативные горелки, вытесняющие бензиновую горелку. Тем не менее, она все еще необходима при выполнении разных видов задач:

1. Сварка металлов с низкотемпературным режимом плавления 1000-10000С;
2. снятие старой краски с покрытия;
3. изменение направления (сгибания) труб разных сортаментов;
4. размораживание в инженерных трубопроводных системах;
5. разогрев дизельного агрегата и битума;
6. обработки шкур домашних животных;
7. отжиг закипевших резьбовых деталей.

Бак заполняется не более чем на 2/3 емкости для создания рабочего давления среды, перемещения ее в испаритель и создания тонкости распыла. Для этого выполняют до 10 полных накачиваний насосного поршня

Движения выполнятся осторожно, чтобы не испортить уплотнители из резины

Основные критерии выбора – объем бака и наличие регулятора факела.

Объём бака, определяет продолжительность работы без дозаправки. Чрезмерный объем увеличивает вес устройства, поэтому оптимальным вариантом являются БГ до 2л, с продолжительностью работы до 75 мин.

Регулятора факела создает требуемую температуру факела, по режимным картам технологии обработки материалов.

Бензиновая горелка для паяния

Конструкционные особенности горелки для крыши

Горелка, предназначенная для работы на кровельной конструкции, представляет собой мобильное устройство, оборудованное специальными ручками для его перемещения. Масса агрегата составляет порядка 1,5 кг. На горелке устроена деревянная или пластиковая рукоятка для работы, ее длина может достигать одного метра. Такое оборудование специально предназначено для подогрева наплавляемого кровельного покрытия.

Основные операции, которые можно выполнять при помощи кровельной горелки:

• обжиг старого лакокрасочного покрытия;
• резка, спайка металлических изделий;
• сушка поверхностей;
• прочие работы, требующие в процессе их выполнения нагревания поверхностей до высоких температур.
