Выгодно ли устанавливать газгольдер
Выгоды, в отличие от использования подачи газа через централизованную сеть, следующие:
- Автономность отопительной системы. Не нужно переживать, что газ могут отключить из-за аварии или ремонтных работ на магистральном трубопроводе.
- Независимость от централизованной подачи электроэнергии. При подключенном газогенераторе можно обеспечить автономное снабжение электричеством всего дома постоянно.
- Нет возможности подключиться к магистрали или нужно прокладывать трубы на слишком большое расстояние. Установка газгольдера обойдется в разы дешевле.
- Исключены сбои при подаче газа.
- Точный индивидуальный расчет под конкретные объемы потребления газа.
Единственный нюанс – нужно своевременно выполнять закачку смеси в резервуар.
В сравнении с баллонным газоснабжением выгоды следующие:
- Обеспечение газом только для приготовления пищи. Для круглогодичного газоснабжения не подходит.
- Приходится проводить частые заправки газом, что влечет расходы на доставку, особенно когда поблизости нет заправочных станций.
- Зимой смесь в баллонах испаряется лишь частично, что влечет за собой убытки.
- Самостоятельный монтаж, использование б/у баллонов часто приводит к аварийным ситуациям, опасным для жизни и здоровья жильцов.
Заправка газгольдера
Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:
- выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа,
- подключаются магистрали и системы заправщика,
- подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором,
- система продувается сжатым воздухом, чтобы удалить остатки газа,
- демонтируется оборудование газового заправщика.
Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:
- колеса заправочной техники фиксируются специальными башмаками,
- цистерна обязательно заземляется,
- обслуживающий заправку персонал должен работать в специальной одежде,
- заправочные работы в ночное время и при грозе запрещены,
- оборудование должно находиться под постоянным контролем.
Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.
Главные составляющие проекта газификации
Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.
При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м
Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой.
Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения. Правила выбора места для расположения резервуара под газ приведены в статье, посвященной указанному вопросу.
Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.
В плане автономная газификация состоит из резервуара, изготовленного и прошедшего все этапы испытаний в заводских условиях, регуляторов давления, защиты, газопровода. Защита представляет собой электроды из магния, находящейся на расстоянии около 0,35 м от емкости. Предназначение конденсатосборника — сбор жидкого бутана, который затем испаряется сам по себе.
Газопровод собирают из напорных полиэтиленовых труб. Прокладывают газопровод до ввода в дом, смонтированного из металлических труб и оснащенного запорным вентилем, и компенсатором сильфонного типа. Внутренний трубопровод укомплектовывают термозапорными клапанами.
Для погружения газгольдера подготавливают приямок, на дне которого устраивают подушку из песка и гравия. Далее, заливают монолитное основание высотой не менее 160 мм. Без этого агрегат могут выдавить из приямка грунтовые воды. Иногда резервуар сразу закрепляют на готовой железобетонной плите, а затем все вместе опускают в приямок.
После крепления резервуара покрывают специальной смазкой, предохраняющей металл от коррозии. Следующий этап — устройство анодно-катодной защиты. После этого укладывают газопровод, засыпают его и приямок грунтом.
Правила размещения
Резервуар, предназначенный для обогрева дома, по отношению к остальным объектам размещают на определенном расстоянии:
- от десяти метров – к жилым зданиям;
- от двух метров – к заглубленным фундаментным основаниям других объектов;
- расстояния до ограждений участка не определены.
Территория, отведенная под установку газгольдера, должна отличаться ровностью поверхности. По завершению монтажных работ и засыпки газгольдера, ее не бетонируют, не укладывают тротуарную плитку, не засаживают зелеными насаждениями.
Лучше всего расположить газгольдер возле ворот, чтобы обеспечить удобный подъезд для транспорта, осуществляющего его заправку. Но соблюдать такое требование необязательно, потому что современные газозаправщики способны подавать газ на расстояния от сорока метров.
Как только будут выданы технические условия на монтаж и необходимые чертежи, начинается рытье котлована. Стенки его должны быть пологими, глубина – не менее 1.9 м, ширина – 2 м. Параметры длины зависят от самого газгольдера и могут составлять:
- 5 м – для установок на 4 850 л;
- 7 м – под емкости на 6 400 л;
- 10 м – для резервуаров на 9 200 л.
На дне котлована в обязательном порядке устраивается тридцатисантиметровая песчаная подушка, а если грунтовые воды протекают близко к поверхности, то к ней следует добавить еще и слой щебенки.
Действующий нормы на установку газгольдера гласят:
- от верхней точки резервуара до поверхности земли должна оставаться глубина не менее шестидесяти сантиметров;
- при установке используются опорные лапы, находящиеся в комплекте самой конструкции;
- установка может выполняться на полнотелую бетонную плиту, толщина которой начинается от 16 см;
- арматура газгольдера должна располагаться над поверхностью земли, для дозаправки к горловине должен быть предусмотрен свободный доступ с любой стороны;
- шильдик с необходимой информацией по газгольдеру устанавливается над поверхностью земли.
Установка газгольдера для частного дома Заключительным этапом монтажных работ считается засыпка емкости по всему периметру песком, который обеспечит отвод талых вод в нижние грунтовые слои.
Газгольдер в обязательном порядке оснащается электрохимической антикоррозийной защитой.
Подготовка участка
Сам по себе монтаж газгольдера не представляет особой сложности. Больше проблем возникает с его подключением и введением в эксплуатацию
Поэтому важно найти профессионалов, которые специализируются на установке подобных систем и имеют необходимые знания. Если монтаж хранилища выполняется самостоятельно, алгоритм действий выглядит так: подготовительные работы, обустройство котлована, непосредственно монтаж ёмкости, подключение. Сначала необходимо выкопать подходящий по размеру котлован
Перед установкой газопроводной системы прокладывается сигнальная лента, на которой сообщается о повышенной газоопасности. Далее обустраивается гравийный слой, который выкладывают на дне ямы. Сверху выложить бетонную основу – залить или установить плиту
Сначала необходимо выкопать подходящий по размеру котлован. Перед установкой газопроводной системы прокладывается сигнальная лента, на которой сообщается о повышенной газоопасности. Далее обустраивается гравийный слой, который выкладывают на дне ямы. Сверху выложить бетонную основу – залить или установить плиту.

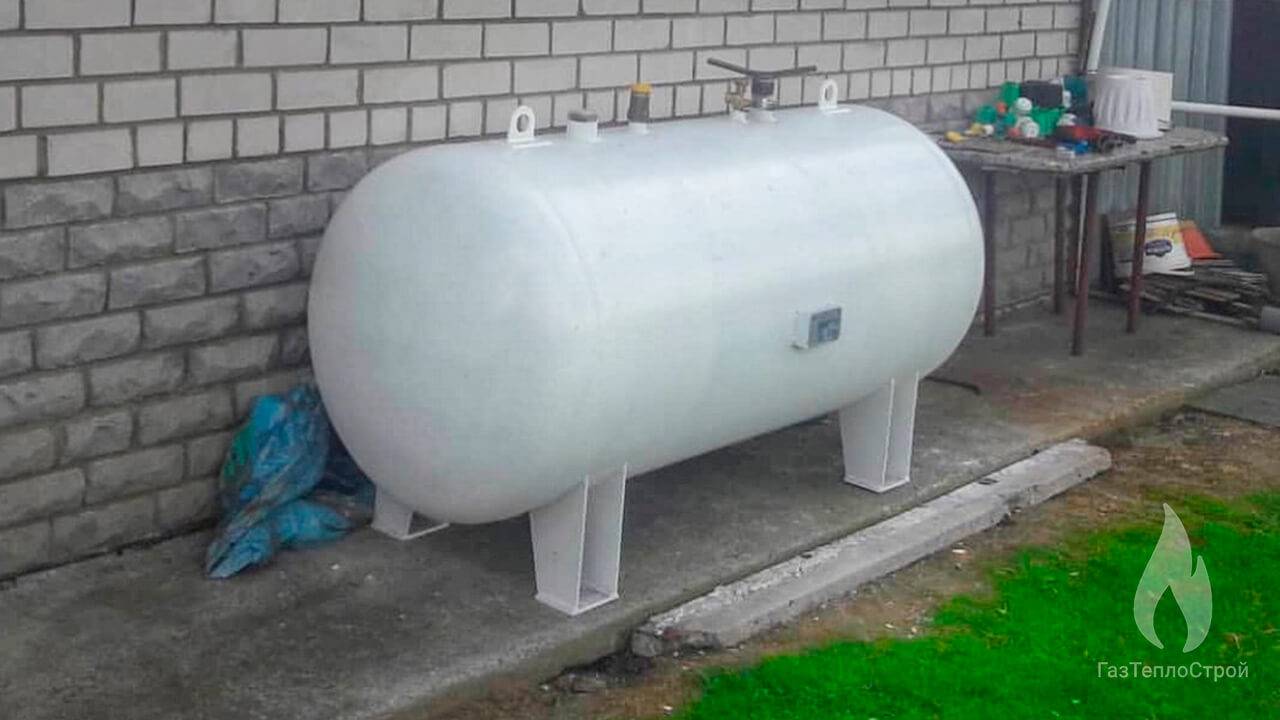

Горизонтальные газгольдеры для загородного дома
Как уже было сказано, желание купить вертикальный газгольдер
(наземный или подземный) является вынужденным шагом, продиктованным недостатком места под его размещение. Если такая проблема для загородного земельного участка не свойственна, кандидата на приобретение однозначно стоит подбирать из каталога горизонтальных газгольдеров. Такой выбор емкости выгодней по целому ряду причин:
- Горизонтальные газгольдеры
обладают большей площадью испарения газа и соответственно большей производительностью, чем вертикальные. Таким образом, при прочих равных условиях надежность поставок газа для нужд потребляющего его оборудования у горизонтальных резервуаров СУГ многократно выше даже без применения испарительного оборудования. - Применение высокой горловины исключает необходимость дополнительной теплоизоляции стенок резервуара при его заглублении в землю.
- Горизонтальные газовые емкости отличаются меньшей стоимостью одного кубометра объема.
- Горизонтальные газгольдеры отличаются большим объемом. За счет этого выбирая горизонтальный резервуар для СУГ, Вы будете реже вызывать автогазозаправщик и тем самым экономить дополнительные средства.
- Горизонтальные газгольдеры отличаются большим модельным рядом (в нашем каталоге они представлены широким выбором польских, болгарских, чешских, российских брендов, а такжеб/уоветскими газгольдерами).
- Горизонтальные газгольдеры требуют меньшего объема земляных работ, что дает экономию при выполнении монтажных работ автономной системы газификации .
Какие бы газгольдеры – вертикальные или горизонтальные
, новые или б/у – Вы бы не предпочли в качестве основы для газификации Вашего жилья в Москве и Подмосковье, специалисты компании «АСГАЗ» будут рады помочь Вам с реализацией проекта независимо от его сложности. В Вашем распоряжении не только внушительный спектр моделей резервуаров для сжиженного газа, но и полный комплекс услуг и оборудования, необходимых для установки системы автономного газоснабжения . Последующее обслуживание и заправку газовых емкостей мы также предлагаем поручить сотрудникам нашей компании, предлагающей гарантированно высокое качество всей продукции и услуг по самым выгодным расценкам.
Не все дачные массивы обеспечены централизованными поставками газа. Обогревать дом электричеством – дорого. Хорошей альтернативой является автономная газификация. Если не устраивает группа баллонов, то выходом из положения станет газгольдер – специальный резервуар, который заправляют смесью сжиженных углеводородов.
Мы поможем вам подобрать оптимальный газгольдер для дачи. В представленной нами статье подробно описаны все разновидности, активно эксплуатируемые на загородных участках. Детальная характеристика моделей даст представление об особенностях установки и использования емкостей для автономного газоснабжения.
Газгольдер – это не только емкость для хранения топливной смеси, но и место, где жидкая фаза переходит в газообразное состояние для дальнейшей подачи в отопительную магистраль под постоянным давлением. Важным моментом в устройстве автономной газовой системы является грамотный выбор газгольдера, для чего нужен расчет его технических параметров.
Чтобы определиться с объемом емкости, отапливаемую площадь умножают на усредненное количество топлива, употребляемого котлами с КПД от 60 до 70%. Оно составляет приблизительно 17 л для зимы, когда дней с очень низкой температурой немного.
Если в регионе зимы стабильно суровые или на даче есть теплые полы, бассейн, воду в котором нужно подогревать, расчетный объем увеличивают. Летом или в межсезонье для обогрева 1 м² достаточно 3,3 л.
Пропан-бутан, применяемый в обособленной системе газоснабжения, имеет высокую калорийность, поэтому и тепла при горении выделяет до 3 раз больше, чем природный газ
Для эксплуатации минигазгольдера или резервуара, объем которого не превышает 10 т. л, никакого разрешения от Ростехнадзора не нужно при условии, что выполнены требования СНИП относительно монтажа, а мощность отопительных приборов не более 100 кВт. Если эта мощность не устраивает и ее нужно превысить, тогда придется получать разрешительный документ.
Просить согласия у владельцев соседних участков также не нужно, если коммуникации не будут проходить в непосредственной близости от межи. В любом случае во избежание всяческих недоразумений, хорошо иметь на руках сертификат качества. Его нужно взять в фирме, которая продала оборудование и имеет лицензию на его установку.
Устройство
Регулировка расхода газа, объема его подачи в частный дом, контроль за остатком топлива в хранилище осуществляется автоматически посредством распределительного оборудования. При необходимости подача газа также перекрывается вручную.
Конструктивно газгольдер похож на «бочонок» из листового металла. Наружная поверхность окрашена в несколько слоев эпоксидной краской, защищающей конструкцию от коррозии и придающей дополнительную прочность.
Заправка емкости топливом осуществляется через горловину, расположенную в верхней части корпуса. Чем выше находится горловина, тем меньше вероятность затопления газгольдера в сезон обильных осадков и активного таяния снега
Это особенно важно для частных домов, расположенных в районах с суровым климатом
Установка газгольдера
Управление оборудованием и рабочими процессами производится с помощью запорно-регулирующей арматуры. Состав комплекта для различных моделей может меняться, но даже простейшие резервуары оснащаются:
- клапаном для отвода конденсата;
- датчиком, показывающим уровень заполнения емкости;
- наполнительным клапаном;
- редуктором для установления параметров рабочего давления;
- предохранительным клапаном;
- манометром.
В дорогих моделях предусмотрена установка автоматики с программным управлением и высокоточными электронными манометрами.
Запорно-регулирующая арматура
Расчет объема газового хранилища
Газгольдеры для загородного дома или дачи различаются по вместимости и конфигурации. Выбирают резервуар исходя из расхода газа и функциональных особенностей емкостей в горизонтальном и вертикальном исполнении.
Для отопления дома, общая площадь которого достигает 200 м2, необходимо от 4 000 литров сжиженного газа на отопительный сезон. При этом:
- Горизонтальный газгольдер для дачи или коттеджа должен иметь запас по объему в 15–20% от расчетного минимума расхода газа. Это связано с тем, что при опустошении бака на 2/3 производительность газа резко упадет и потребуется заправка емкости топливом.
- Вертикальное хранилище подбирается с запасом около 10%, поскольку конструкция бака способствует поддержанию стабильного давления газа практически вплоть до полного опустошения.
Чтобы отопительная система работала эффективно, а хранилище не требовалось заправлять чаще одного раза в полгода-год, необходимо правильно подобрать объем бака, учитывая расход газа. Автономное газоснабжение требует профессионального расчета исходя из теплопотребления всех помещений дома, расхода газа различным оборудованием помимо котельного агрегата, которое устанавливают в домике. В их число входит газовая плита для приготовления пищи, бойлер прямого нагрева, который может использоваться в теплое время года при отключенном котле для приготовления горячей воды – это помогает оптимизировать расход газа.
Схема установки подземного газгольдера
Выгодно ли устанавливать газгольдер
Выгоды, в отличие от использования подачи газа через централизованную сеть, следующие:
- Автономность отопительной системы. Не нужно переживать, что газ могут отключить из-за аварии или ремонтных работ на магистральном трубопроводе.
- Независимость от централизованной подачи электроэнергии. При подключенном газогенераторе можно обеспечить автономное снабжение электричеством всего дома постоянно.
- Нет возможности подключиться к магистрали или нужно прокладывать трубы на слишком большое расстояние. Установка газгольдера обойдется в разы дешевле.
- Исключены сбои при подаче газа.
- Точный индивидуальный расчет под конкретные объемы потребления газа.
Единственный нюанс – нужно своевременно выполнять закачку смеси в резервуар.
В сравнении с баллонным газоснабжением выгоды следующие:
- Обеспечение газом только для приготовления пищи. Для круглогодичного газоснабжения не подходит.
- Приходится проводить частые заправки газом, что влечет расходы на доставку, особенно когда поблизости нет заправочных станций.
- Зимой смесь в баллонах испаряется лишь частично, что влечет за собой убытки.
- Самостоятельный монтаж, использование б/у баллонов часто приводит к аварийным ситуациям, опасным для жизни и здоровья жильцов.
Монтаж и подключение газгольдера к системе газоснабжения
Монтаж и подключение газгольдера к системе газоснабжения – это ответственный этап работы, требующий соблюдения определенных правил и норм безопасности. В данном разделе мы рассмотрим основные этапы монтажа и подключения газгольдера к системе газоснабжения частного дома.
1. Выбор места установки газгольдера
Перед монтажом газгольдера необходимо выбрать оптимальное место его установки. Место установки должно соответствовать требованиям нормативных документов и обеспечивать безопасность эксплуатации газгольдера
Важно учесть такие факторы, как удаленность от жилых помещений и мест скопления людей, доступность для прохождения газовозов и возможность дренажа при ремонте или замене газгольдера
2. Подготовка основания и монтаж фундамента
После выбора места установки газгольдера необходимо подготовить основание и произвести монтаж фундамента. Фундамент должен обеспечивать надежную и прочную основу для газгольдера. Обычно для этого используются железобетонные плиты или блоки
Важно правильно рассчитать размеры фундамента и учесть нагрузку от газгольдера
3. Установка газгольдера
После подготовки основания и монтажа фундамента можно приступать к установке газгольдера. Газгольдер должен быть установлен в соответствии с инструкцией производителя и требованиями технических норм и правил
Важно правильно закрепить газгольдер на фундаменте и обеспечить его герметичность
4. Подключение газгольдера к системе газоснабжения
Подключение газгольдера к системе газоснабжения включает следующие работы:
- Установку и подключение редукционного клапана. Редукционный клапан используется для снижения давления газа из газгольдера перед его подачей в систему газоснабжения.
- Установку и подключение запорной арматуры. Запорная арматура используется для регулирования подачи газа в систему газоснабжения и предотвращения его утечки.
- Подключение газгольдера к газопроводу. Для подключения газгольдера к газопроводу необходимо использовать специальные гибкие шланги или металлические трубы с соединительными фитингами.
Все работы по подключению газгольдера к системе газоснабжения должны выполняться квалифицированными специалистами с соблюдением правил и норм безопасности. Для герметичности соединений рекомендуется использовать герметики и прокладки.
5. Проверка и испытание газгольдера
После завершения монтажа и подключения газгольдера необходимо провести проверку и испытание его работы. Для этого проводятся следующие мероприятия:
- Проверка герметичности соединений и отсутствия утечек газа.
- Испытание редукционного клапана на способность снижать давление газа.
- Проверка работоспособности запорной арматуры.
- Испытание газгольдера на надежность и прочность.
В случае обнаружения каких-либо неисправностей или нарушений в работе газгольдера, необходимо принять меры по их устранению перед окончательным вводом газгольдера в эксплуатацию.
Монтаж и подключение газгольдера к системе газоснабжения должны проводиться с учетом требований нормативных документов, технических правил и правил безопасности. Рекомендуется доверить эти работы опытным специалистам, обладающим соответствующими знаниями и навыками.
Мобильные газгольдеры — временное решение
Это небольшой резервуар или система из нескольких газовых баллонов на автомобильном прицепе. Стандартный объем мобильного газгольдера — 600 л (или 3 баллона по 200 л). Полностью газовые резервуары не заливают. Реальное количество топлива находится в районе 500 л.
Использование конструкции цикличное и простое:
привозите устройство на АГЗС;
подключаете газгольдер или баллоны к системе отопления.
Газ закончился — все сначала. Из-за небольшого объема заправка занимает всего 20-30 минут.
 |  |
Мобильные газгольдеры: одна емкость (в работе) и три баллона
Из чего состоит мобильный газгольдер
Защитная рама из оцинкованной стали.
Тентовая защита от осадков и солнечных лучей.
Емкость для газа (или несколько баллонов).
Контрольно-измерительные и предохранительные устройства.
Система подогрева газовой емкости.
Разборные соединения и гофрированные патрубки для подключения к потребителю.
Часто мобильные емкости оснащены системой подогрева. Она поддерживает температуру испарения смеси даже при минусе на улице.
Также система подогрева полезна, если на дне баллона осталась жидкая бутановая фракция. Ее можно подогреть и испарить перед летней заправкой.
Когда выручает передвижной вариант
Нужно дождаться магистрали. Решение отличное, если вы с года на год перейдете на природный газ. Покупаете газовый котел, перенастраиваете на сжиженный углеводородный газ (СУГ) и отапливаетесь из резервуара. Заправка нужна раз в месяц-два.
Необходимо быстро настроить отопление. Наполненный резервуар парой движений подключается к отопительной системе. Не нужно ничего копать на участке. Не нужны согласования и разрешения, как в случае с магистральным газом. Только регистрация автоприцепа в ГИБДД.
Нет постоянного места на участке. Газгольдер может находиться в гараже, подсобке или просто на улице. Емкость в транспортировочной раме просто стоит на прицепе или снимается с него с помощью лебедки.
Мобильным газгольдерам самое место на стройках и временных объектах. Также емкость незаменима при аварийных ситуациях. Прекрасный вариант для небольшой дачи с заправкой раз в 45 дней.
Минусы решения: заставит хозяина быть «мобильнее»
Нуждается в дополнительном присмотре. Газгольдер можно двигать вручную. Соответственно, его могут угнать. Поэтому некоторые производители предлагают снимать колеса во время работы устройства. Для душевного спокойствия вам придется чаще бывать на участке.
Требует частых заправок. Объем резервуаров маленький — всего 500-600 л. На дом площадью 100 кв. м понадобится в среднем 325 л СУГ в месяц. То есть нужно возить газгольдер на заправку практически каждый месяц.
В целом поездки за топливом утомительны из-за пробок. Хотя производители постарались сделать процедуру заправки максимально удобной. В общем, большому дому — большой газгольдер.
Рассчитайте сами
Дому 250 кв. м нужно 782 л СУГ в месяц. Это уже пара поездок за 30 дней для емкости 600 л.
Заправка превращается из терпимой необходимости в гнетущую обязанность. Это как наполнять ванну ковшиком.
Цена установки мобильного газгольдера для дома 100 кв. м
Многие умельцы собирают передвижные газгольдеры самостоятельно. Монтаж выходит дешевле. Мы считаем, что прилаживать к баллонам нанометр своими силами — плохая идея. Если вам нужен такой опыт экономии, можете поискать на форумах.
Сравним по деньгам установку у подрядчиков горизонтального газгольдера и мобильного варианта. На год нашему дому потребуется 3 800 л СУГ.
Мобильный газгольдер «АвтономГаз» с прицепом в комплекте.
Объем 600 л
Горизонтальный газгольдер «Реал-Инвест» с высокими патрубками.
Объем 4 600 л
245 000 рублей
Емкость, земляные работы, монтаж, доставка песка, вывоз грунта:
230 000 рублей
Заправка (отопление 12 месяцев)
Резервуар вмещает 510 л.
Заправка каждые 1.5 месяца.
Цена меняется каждый месяц от 13 до 24 руб./л.
71 400 рублей в год (по средней цене 20 руб./л)
Затраты на поездки на заправку
7 раз
Резервуар вмещает 3 910 л.
Заправка с доставкой — 1 раз в год.
Возможна покупка по майской цене — самой низкой.
54 700 рублей в год (по 14 руб./л)
Перенастройка газового котла на СУГ
12 000 рублей + комплект форсунок 8 000 рублей*
12 000 рублей + комплект форсунок 8 000 рублей
Подключение котла (соединение с запорной арматурой цокольного ввода) внутри помещения)
1 500 рублей
1 500 рублей
338 000 рублей
306 000 рублей
*Цена комплекта форсунок зависит от модели котла. В среднем это 2-9 тысяч.
Подытожим тему мобильных газгольдеров-прицепов таким аргументом, как «глас народа». И правда, довольно суетно получается при цене, сравнимой со стоимостью стационарного газгольдера.
Конструктивные особенности газгольдеров
Конечно, перед тем как приобрести газгольдер, для потребителя решающим моментом при выборе является его емкость. Как правило, после несложных расчетов легко определить, какое количество газа потребуется на определенный период, то есть от одной заправки до следующей.
В среднем в отопительный сезон на 1 м2 необходимо 20 л газа, поэтому, исходя из этого, можно рассчитать, что резервуар объемом 4000 л способен обеспечить дом в течение всего зимнего периода, а иногда и более, в зависимости от расходов на другие виды потребления, погодных условий, теплоизоляции дома и других факторов. В межсезонье или летом можно принимать в расчет 3,3–3,5 л на 1 м2.
Современные газгольдеры отличаются постоянным объемом, а использование прочных сплавов гарантирует безопасность их эксплуатации, так как они способны поддерживать необходимое давление в резервуаре.
Подача в систему дома обеспечивается за счет испарения с поверхности, после чего газ попадает в реактор, а затем под давлением подается в трубы и поступает к газовым приборам: котлу, плите и т.д.
Поэтому чем больше площадь испарения, тем лучше обеспечивается подача газа в систему. А больше площадь у горизонтальных моделей, которые, в отличие от вертикальных образцов, более предпочтительны для организации автономной газовой системы.
Для участков, на которых невозможен монтаж стационарной емкости, могут использоваться передвижные установки, но их объем небольшой и чаще всего ограничен 500 л. Кроме того, газгольдеры для загородного дома можно разделить на два вида в зависимости от способа монтажа: подземные и наземные.
В суровых климатических условиях второй вариант установки практически не используется, так как не обеспечивает необходимое испарение в холодное время года.
А в том случае, если монтаж производится под землей, минимальное расстояние от верха резервуара до земли должно составлять не менее 60 см. Но этот параметр определяется в основном климатическими особенностями региона.
Выбор объема газгольдера
Экономическая целесообразность
На российском рынке представлены газгольдеры различных объемов: 1000, 1650, 2000, 4850, 6400 и 9200 литров. Исходя из экономической целесообразности лучше выбрать газгольдер объемом не менее 4850 литров, т. к. при соизмеримой стоимости монтажа и обслуживания могут возникнуть проблемы с заправкой газгольдеров меньших размеров.
Например, стоимость системы автономного газоснабжения на базе газгольдеров 2700 и 4850 литров практически одинакова. При этом полезный объем первого резервуара — 2295 л, и с учетом резервного остатка 20–25% необходимо будет заказывать всего 1600–1700 л газа. Затраты на доставку литра газа при таком объеме возрастают и перекладываются на его цену, и в итоге заправлять емкости небольшого размера невыгодно ни поставщику газа, ни владельцу системы.
Выбор по площади дома
В таблице ниже представлены данные о расчетной периодичности заправки газгольдеров исходя из отапливаемой площади дома, полученные с помощью калькулятора расхода газа. Расчет произведен для домов из поризованного кирпича 380 мм с утеплением пенополистиролом 100 мм.
| Площадь дома, м² | Кол-во этажей | Расход газа за год, л | Периодичность заправки газгольдера, мес. | ||
|---|---|---|---|---|---|
| 4850 л | 6400 л | 9200 л | |||
| 100 | 1 | 2900 | 17 | 22 | 32 |
| 150 | 2 | 4500 | 11 | 15 | 21 |
| 200 | 2 | 5800 | 9 | 11 | 16 |
| 300 | 2 | 8300 | 6 | 8 | 11 |
Устройство оборудования
Традиционная конструкция представляет собой цельную емкость, верхняя часть которой предусматривает только одно технологическое отверстие – горловину. Чем она выше, тем эффективнее защита основного корпуса от климатических воздействий. Через горловину выполняется заправка и забор топливной смеси, которую содержит емкость. К особенностям устройства можно отнести и материалы, применяемые для газгольдера. Что это такое с технической точки зрения? Конструкция бытовых моделей выполняется преимущественно из стали с редкими включениями прорезиненных материалов, обеспечивающих достаточную степень герметичности. Отечественные газгольдеры в основном базируются на низколегированных стальных сплавах марок 17Г1С и 09Г2С. Наружные стороны в обязательном порядке обрабатываются антикоррозийными составами из полиуретановых веществ, битума и эпоксидных смесей.
Рабочие процессы и управление оборудованием осуществляются через запорно-регулирующую арматуру. Ее состав может меняться, но даже простейший газгольдер для дома будет включать в себя предохранительный и наполнительный клапаны, датчики уровня заполнения, регулирующий редуктор и т.д. Дорогие модели предусматривают наличие автоматики с высокоточными манометрами и программным управлением.
Как это работает?
Газовая плита, подключенная к баллону сжиженного газа — явление нередкое. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячим водоснабжением весь дом. Только понадобится емкость побольше или даже несколько резервуаров со сжиженным газом.
В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется СУГ — сжиженный углеводородный газ.
Газгольдер для газификации загородного дома
Резервуар для обеспечения газом без подключения к магистрали
Простота установки и эксплуатации
Сосуд для хранения взрывоопасного вещества
Чтобы организовать систему автономного или альтернативного газоснабжения дома, необходимо соединить в единую систему следующие элементы:
емкость для хранения СУГ — одна или несколько;
испаритель (регулятор давления) для газа;
газовые трубы;
элементы управления системой;
приборы, которые работают на сжиженном газе: плита, колонка, котел и т.п.
Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то и баллон или газгольдер к ней подключить можно. Это очень удобно, если в дальнейшем планируется подвести к дому централизованную газовую магистраль, не придется менять оборудование.
Автономное газоснабжение частного дома обычно осуществляется с помощью специальной емкости — газгольдера, из которого по трубам распределяется сжиженный газ (+)
Основная причина, по которой владельцы частных домов отказываются от электрических и твердотопливных котлов для отопления пользу газовых агрегатов, состоит в относительно невысоких эксплуатационных расходах.
Газ, в том числе и сжиженный, обходится дешевле, чем электричество или уголь. Разница покрывает даже расходы на монтаж автономной системы газоснабжения.
Еще одно преимущество котлов на сжиженном газе — высокая степень автоматизации оборудования. Если работа приборов, потребляющих газ, настроена правильно, они будут включаться и выключаться автоматически, подогревая при этом теплоноситель и/или горячую воду до установленной температуры.
Это удобно, а также позволяет оптимизировать расход газа. Если соблюдены все меры безопасности, сжиженный газ можно хранить очень долго, отбирая только необходимое количество. Можно заправлять газгольдер или баллоны только один-два раза в год.
Особенности монтажа подземного резервуара
Схема монтажа газгольдера
Монтажные работы подразумевают выполнение определенных этапов компанией, с которой составлен договор на оказание услуг:
- составляется проектная документация, определяется объем емкости для хранения газа,
- выполняется подготовка котлована и траншеи для укладки труб,
- проводятся монтажные работы по установке газгольдера,
- выполняется «цокольный ввод» газа в дом. Здесь необходимо следить, чтобы трубы не пересекались с другими коммуникациями,
- проводится подключение газового оборудования, выполняются пусконаладочные работы,
- выполняется обратная засыпка,
- заключается договор на обслуживание системы.
Выводы и полезное видео по теме
Видео #1. О технологии монтажа газгольдера:
Видео #2. О мобильных газгольдерах:
Покупке и установке любого газгольдера должны предшествовать расчеты его объема, времени окупаемости агрегата. Результаты расчетов нужно сравнить с альтернативными видами отопления и только потом принимать решение.
Хотите поделиться личным опытом, полученным в ходе установки и эксплуатации газгольдера на вашем загородном участке? Располагаете информацией, которая будет полезна посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте тематические фото.
