Какие типы рекуператоров можно использовать в системе вентиляции?
Наиболее популярными являются рекуператоры пластинчатого типа. Их действие очень простое – потоки горячего и холодного воздуха протекают параллельно друг другу между теплообменными пластинами, что обеспечивает обмен тепла без перемешивания. Приводят воздух в движение два вентилятора. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70 %.
Панель управления с теплообменником с поперечным потоком
Очень похоже устроены противоточные теплообменники, только воздух проходит через них немного по-другому. Такие устройства больше по размеру, но имеют более высокую эффективность – до 90%.
Иногда используются трубчатые теплообменники, однако, из-за большого размера их применение ограничено, несмотря на относительно высокую эффективность – выше 90%.
В продаже также можно встретить роторные рекуператоры. Они очень эффективны – КПД 80-90%. Но в них может иметь место попадание небольшого количества отработанного воздуха к свежему, что может привести к распространению запахов в доме. Их преимуществом является частичное отведение влаги. Сторонники роторных рекуператоров говорят, что передача запахов незначительна. Такие модели очень популярны в странах Северной Европы – в Скандинавии.
Рекуператор с ротором, фото
В доме, в котором живут аллергики, можно использовать фильтр для подачи воздуха, таким образом мы убираем аллергенные частицы.
Приобретая рекуператор, стоит выбрать модель с плавной пятиступенчатой переменной скоростью вентилятора. Чем больше возможности регулировки, тем лучше рекуператор регулирует скорость в соответствии с потребностями воздухообмена.
В каком количестве свежего воздуха нуждается дом?
Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?
Общие рекомендации и примеры расчета потребности в свежем воздухе
Общие рекомендации в этом отношении следующие:
- в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
- на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.
Из этих двух значений желательно выбирать большее.
Пример.
Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.
Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.
Пример.
Жилая площадь 20 м² требует обмена 25-40 м³/ч.
Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.
Виды вентиляции – схема
В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:
- дешевая домашняя гравитационная вентиляция;
- эффективная механическая вентиляция;
- самая энергоэффективная вентиляция с рекуперацией тепла.
Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:
- как часто и как много людей стирают и сушат белье;
- сколько раз в день принимают ванну или душ;
- как часто готовят;
- тип печи (газовая или электрическая);
- и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.
Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:
- ванная требует, по крайней мере, 50 м³/час свежего воздуха;
- туалет – 30 м³/час;
- кладовая – 15 м³/час;
- кухня с электрической плитой – 50 м³/час;
- кухня с газовой плитой – 70 м³/час.
Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.
Как определить, достаточна ли вентиляция в доме домашним методом?

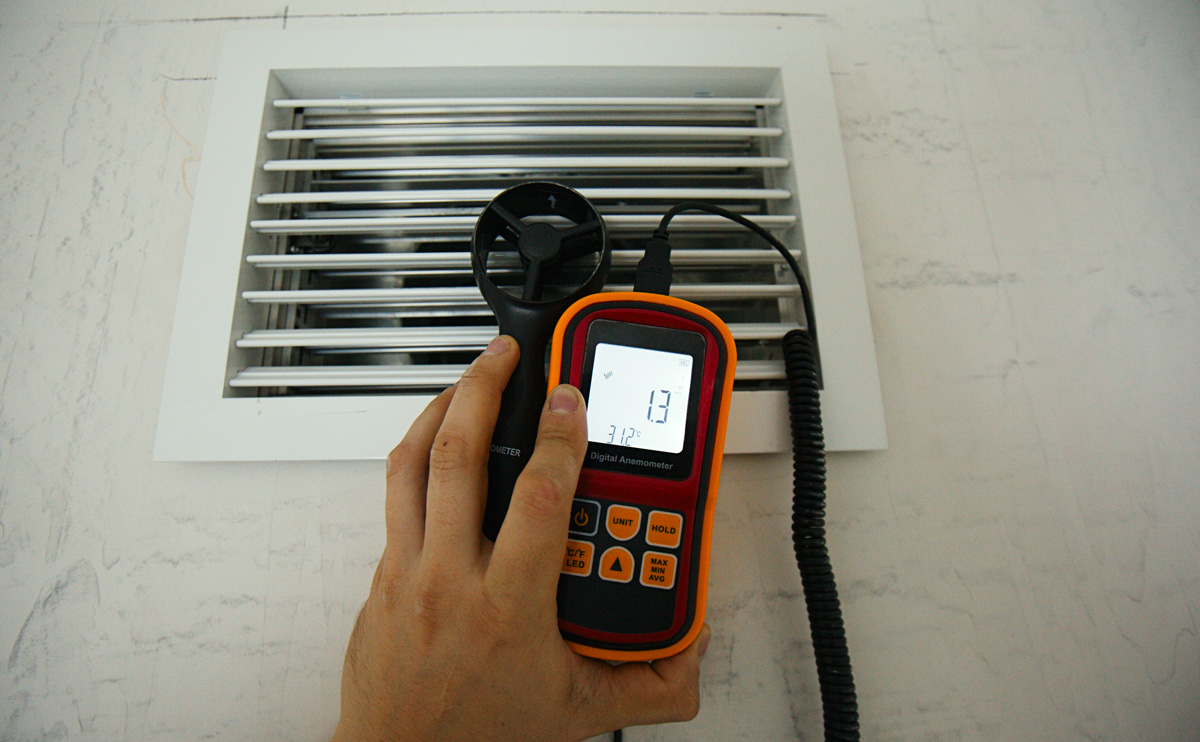

Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.
Особенности канальной вытяжки
Обычно спертый воздух выходит из помещения через оборудованные отдушины, специальные вентиляционные шахты либо воздухопроводящие трубы. Часто вентиляционные каналы выходят в чердачное пространство либо соединяются с вентиляционным трактом, установленным в центре строения.
Вентиляционные каналы при обустройстве природной вентиляции в индивидуальном доме применяются в основном для вытяжного вида системы. Природное прохождение струй по воздуховодам обычно невозможно либо малоэффективно. Для работы подобного устройства необходимо установить канальный вентилятор.
Вытяжка естественного вентилирования омывается отработанными струями воздуха, подталкиваемые свежим притоком посредством форточки, приточника металлопластиковых окон либо открытой входной двери. Диаметр воздухопроводящих труб выбирается согласно нормативной технической документации, разработанной для конкретных типов помещений. Информация приводится следующим сборником нормативов.
Помимо жилых, подсобных строений в индивидуальном доме, устройствами вентиляции необходимо обустроить подвальное помещение с оборудованным хранилищем, фундамент при отсутствии такового, чердачное пространство либо предназначенную для жилья мансарду. Обычно приведенные помещения оборудуются продухами, выпускными либо слуховыми окнами.
Делаем вентиляцию правильно

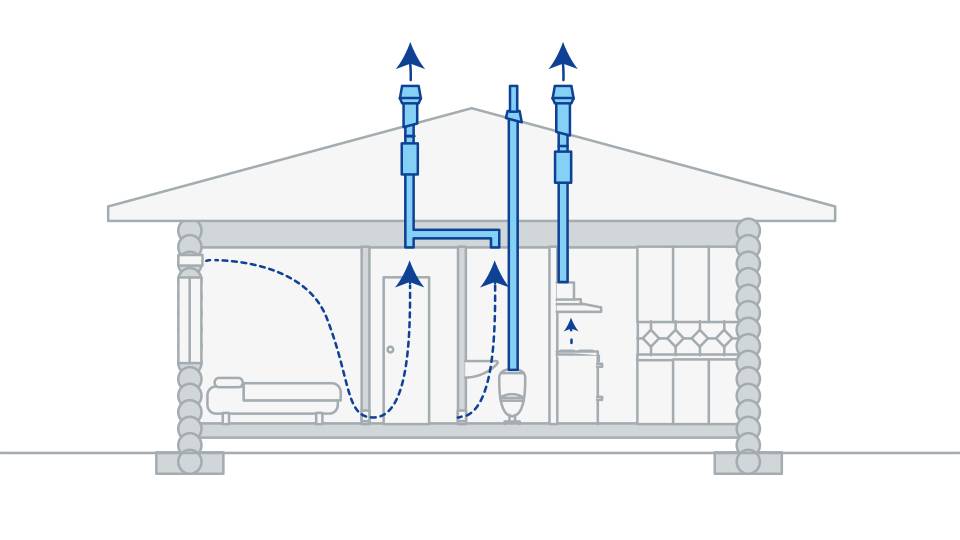

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.
Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

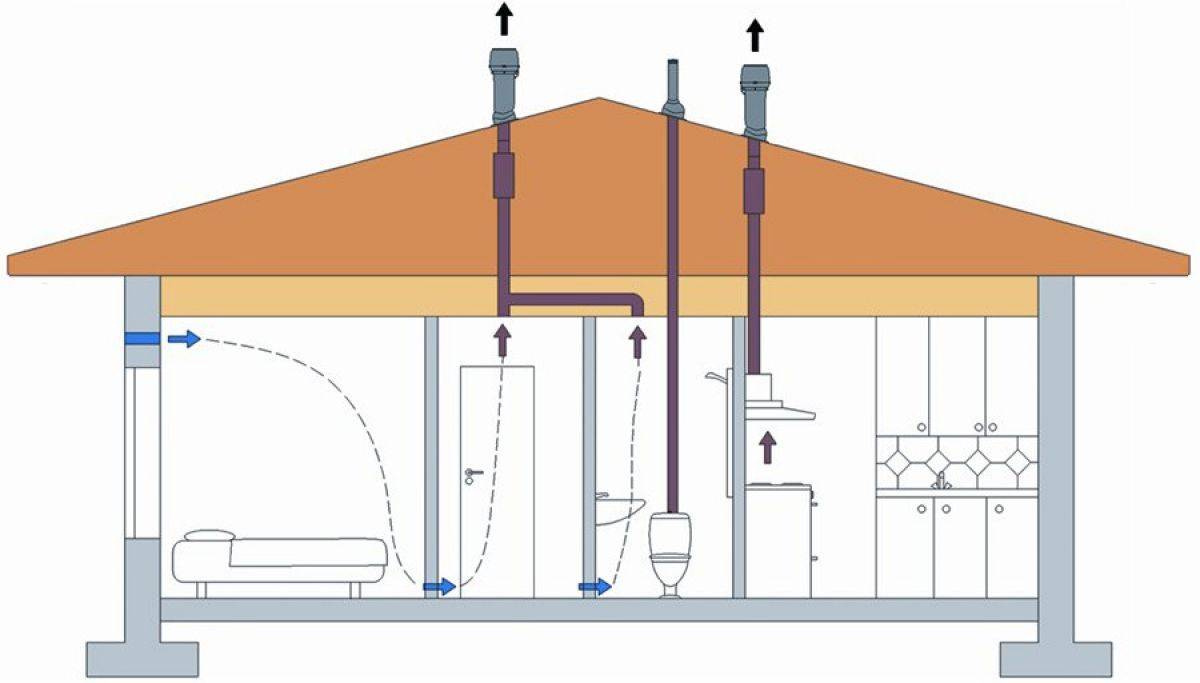

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:
- внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
- направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
- блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
- высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
- для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;

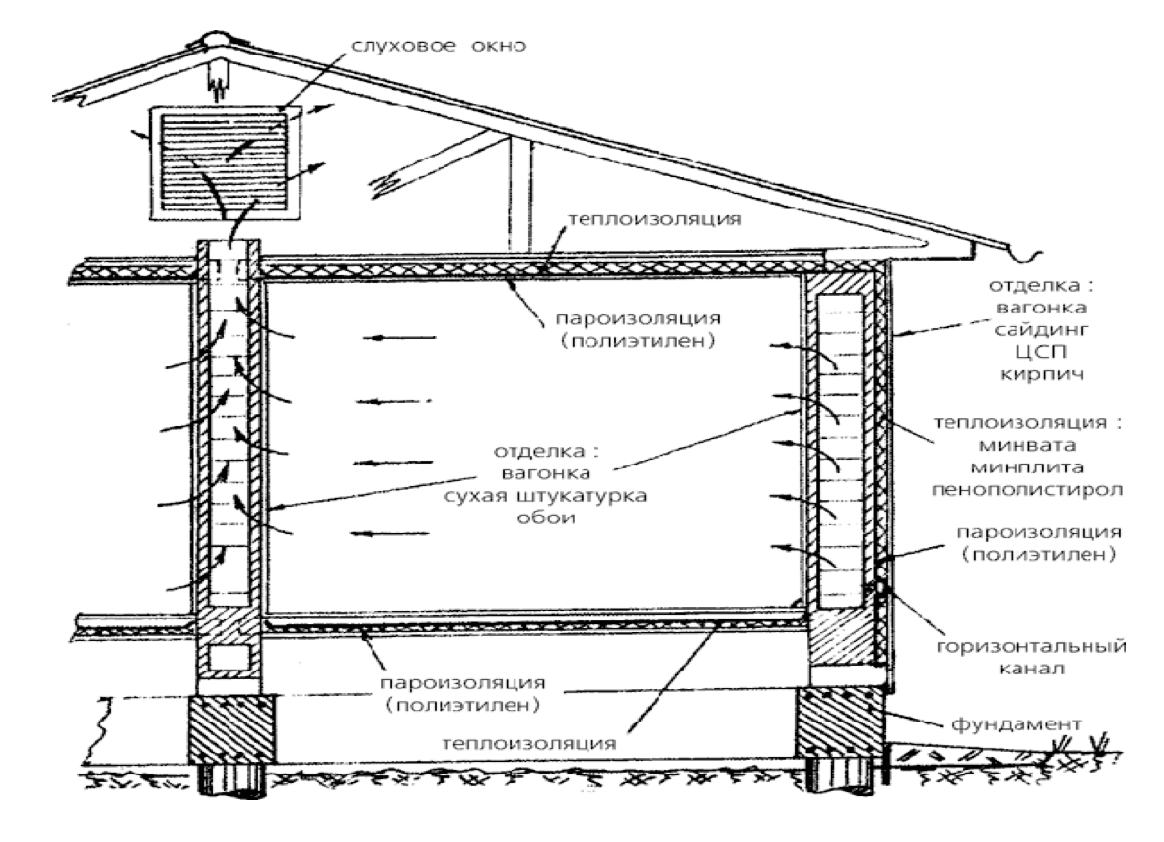

- проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.
Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor
Вентиляция пола дачи
Схема вентиляции пола
Для обеспечения хорошей вентиляции дачного домика следует позаботиться и о воздухообмене в подполе. Вентиляция пола на даче предохраняет его от гниения и весь дом от перекосов, продлевая срок эксплуатации.
Если подвал не планируется, вентиляция пола дачного коттеджа обеспечивается системой продухов (отверстий) в цоколе. Чаще всего же дачные дома строятся с подвалами. Продухи оставляются на различных высотах цоколя, что улучшает движение воздушных потоков. Размер продухов обычно 10 х 15 см. Количество отверстий рассчитывается в зависимости от рельефа местности, архитектуры строения, розы ветров и климата.
Вентиляция полов деревянных дач состоит из пристенных решеток, которые монтируются над продухами в полу (еще называется вентиляционными розетками).
Решетку нужно размещать на стыке между досками.
Так удается сделать выемку в доске меньшего размера, поэтому прочность пола не страдает.
Перед установкой розеток непременно следует рассчитать схему движения воздушных потоков, которая зависит от расстановки, типа и мощности приборов отопления.
Поверх решеток для вентиляции дачного пола нельзя класть ковры, ставить шкафы или диваны.
Улучшить движение воздуха в подполе дачного домика помогут и вентиляционные плинтуса.
В плинтусах просверливаются отверстия, через которые воздух свободно циркулирует из комнаты в подпол. Это простой и доступный метод сооружения вентиляции в дачном домике своими руками. Отверстия в плинтусах должны быть диаметром до 1,5 см. Устанавливаются они вдоль противоположных стен. Иногда вентиляционный плинтус требуется лишь по одной стороне комнаты, а для достаточного движения воздуха используется вентиляционная труба. Выход ее располагается в 1,5 метрах над крышей.
Попробуйте сделать своими руками такую вентиляцию дачного дома, только попросите специалиста провести необходимые расчеты.
Виды вентиляционных систем
Согласно базовым требованиям гигиенических и санитарных норм, производительность вентиляции любого типа должна составлять:
- 3 м3 в час на 1 метр квадратный площади для жилых комнат;
- 25 м3 для раздельных санитарных узлов;
- 50 м3 для сантехнических помещений.
Количество свежего воздуха, которое необходимо подавать в различные комнаты, зависит и от ряда других факторов – числа людей, характера и частоты выполняемой работы, концентрации вредных веществ.
В жилых помещениях на одного взрослого человека вводят 35 м3 воздуха, для детей в возрасте до 10 лет берут норму 15-20 м3 в час, детям немного старше — 25 м3.
Спроектированная вентиляционная схема с соблюдением этих параметров будет гарантировать регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.
Системы воздухообмена бывают трех типов:
- естественные — с естественным побуждением циркуляции воздушных потоков;

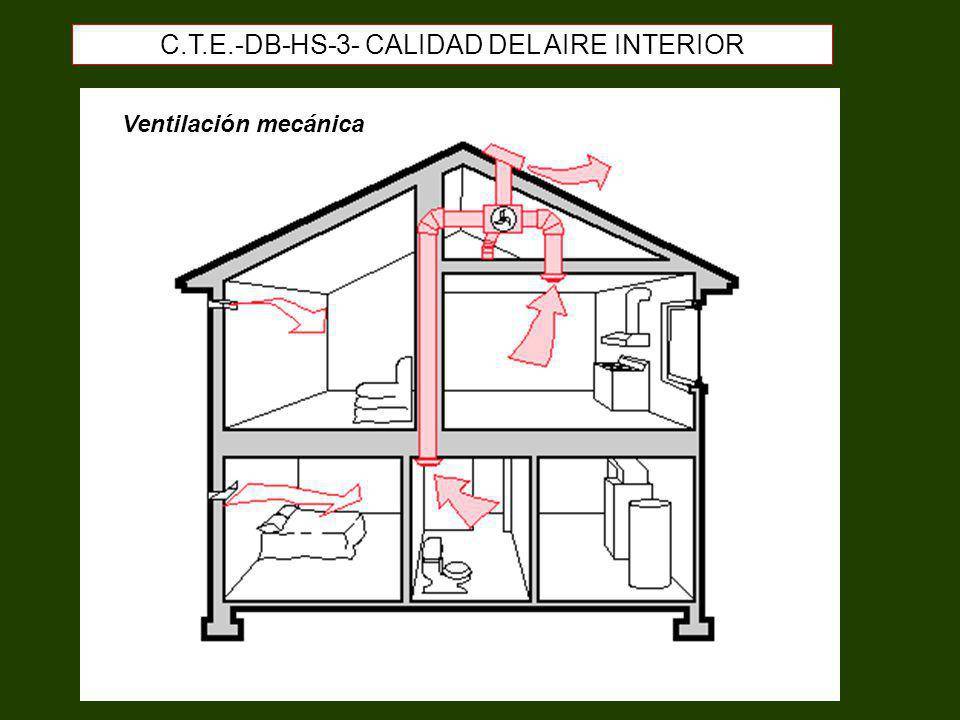

- механические — с принудительным поступлением и вытяжкой воздуха;
- комбинированные — с частичным применением механической вытяжки и естественного поступления свежих воздушных масс.
В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Изменяться может только интенсивность притока и удаления.
Наиболее экономичной и удобной в эксплуатации является естественная вентиляционная система, бесперебойно функционирующая без электричества
Но с другой стороны, задействованные принудительные механизмы значительно упрощают проветривание жилых и вспомогательных помещений.
А о том, как правильно произвести расчет вентиляционной системы для дома читайте далее.
Устройство вентиляции в помещениях
Комбинированная вентиляция
Это система, которая включает в себя естественную и принудительную вентиляцию. Возможны следующие варианты комбинированной вентиляции:
- Естественный приток и принудительный отток. Например, воздух может поступать в дом через приточные клапаны, а выходить с помощью вытяжных вентиляторов.
- Принудительный приток и естественный отток. В таком случае нагонять воздух в дом могут бризеры, а вытяжка будет естественной.
Возможен вариант, когда приток и отток воздуха осуществляется принудительным способом, но при этом в ванной комнате и на кухне должны быть естественные вытяжные каналы.
Зачем в частном доме нужна вентиляция
Далеко не все люди понимают, зачем тратить средства на создание вентиляции в частном доме. Это важный объект, который обеспечивает высокое качество воздуха в помещении на протяжении суток. Человеческий организм нуждается в подаче свежего воздуха и регулярном проветривании помещения, иначе кислород будет затхлым и появятся проблемы с дыханием. Грамотный расчет личной вентиляции в частном доме позволит избежать подобных неприятностей.
Обычно специалисты работают по ГОСТу, когда создают наружную вентиляционную систему. Есть ряд нормативов, регулирующих актуальные параметры микроклимата на жилом участке
Очень важно, чтобы такие показатели, как влажность, температура воздуха, степень его свежести и чистота не были нарушены. Любая проверка может привести к тому, что застройщику придется выплачивать штраф, особенно, если это многоквартирное помещение. Индивидуальный проект и расчеты позволяют грамотно выстраивать вентиляционную систему под конкретного потребителя
К примеру, если это жилое помещение, то вентиляция просто должна постоянно циркулировать воздух, убирать неприятные запахи, регулировать температурные показатели на кухне. В этом плане все намного проще, чем, к примеру, если бы речь шла и промышленной вентиляционной системе, которой нужно справляться с химикатами и выхлопными газами
Индивидуальный проект и расчеты позволяют грамотно выстраивать вентиляционную систему под конкретного потребителя. К примеру, если это жилое помещение, то вентиляция просто должна постоянно циркулировать воздух, убирать неприятные запахи, регулировать температурные показатели на кухне. В этом плане все намного проще, чем, к примеру, если бы речь шла и промышленной вентиляционной системе, которой нужно справляться с химикатами и выхлопными газами.
Функциональные возможности вентиляции:
- подача чистого воздуха;
- насыщение кислородом с улицы;
- удаление пыли и углекислого газа;
- контроль уровня влажности.
В основном качество воздуха в помещении портится из-за того, что люди включают газовые котлы или печи, чтобы согреться, приготовить еду, недостаточно тщательно убирают пыль, используют для отделки дома или квартиры вещества, которые состоят из синтетических компонентов, формальдегидов. Часто мебель покрывается специальными защитными лаками, которые не вредят окружающей среде, но быстрее ухудшают качество кислорода.
Зачем на даче устанавливать вентиляционную систему
Некоторые из нас могут сказать — зачем тратиться на монтаж дополнительных приспособлений и расходовать средства, ведь дача по своей сути — это небольшой дом для сезонного кратковременного проживания. Пару ночей, особенно в летнее время, можно спокойно пережить с открытыми окнами.
В действительности же комфорт состоит не только в притоке чистых воздушных масс. Вентиляция должна обеспечить: требуемый уровень влажности воздуха, необходимые условия для сохранности урожая и домашних заготовок (консервации), быструю просушку постиранных вещей, отсутствие плесени и грибка, а также и другие не менее важные вещи.
Специалист может сразу довольно легко визуально определить — есть ли в дачном доме проблемы с вентиляцией или нет. А вот новичку, который не имеет особого опыта, будет довольно трудно понять, что она нужна для его загородной постройки. Вот ряд явных признаков, которые говорят о том, что вентиляция необходима в вашем дачном доме:
- очаги заражения грибком на стенках, по углам или в других местах;
- обильный конденсат на окнах, который стекает и скапливается на подоконнике;
- прохладный, некомфортный микроклимат, появляющийся из-за повышенной влажности даже в прогретом доме;
- устойчивый запах затхлости и сырости;
- мебель рассыхается, обои начинают отходить от стенок и отпадать;
- одежда почти не высыхает, в помещениях «расплодились» различные насекомые (мокрицы, тараканы и т.д.).
Вентиляция в любом дачном домике своими руками может быть сделана с помощью нескольких способов. Чтобы обеспечить ее, например, чаще всего необходимо лишь поставить устройство (одно ли несколько), которое будет отвечать за циркуляцию воздухопотоков (приток свежих потоков внутрь и удаление отработанных наружу из жилища).
О том, как ее надо организовать, рассмотрим подробно. Для организации вентсистемы потребуется любое из устройств в данном списке или их комбинация:
- приточный клапан для монтажа в стенку;
- ступенчатый механизм открытия окна;
- вентилятор в вытяжку;
- дефлектор для установки на трубу вентиляции.
Даже с помощью монтажа всего одного из ранее перечисленных устройств, можно тут же ощутить разницу — из жилища уйдет сырость и не нужно будет делать сквозняки, чтобы проветрить помещение.
Как наладить вентиляцию в деревянном доме
Чтобы успешно справиться с этой задачей, необходимо чётко представлять себе последовательность действий и ожидаемый результат. Лишь в этом случае можно будет устроить в каждом помещении деревянного дома подходящие условия для проживания и сохранения постройки, предупредить размножение плесени, грибков и патогенных микроорганизмов, которые не только вредны и опасны для здоровья людей, но и оказывают разрушительное действие на деревянные материалы стен, чердака, пола и т.д.
Составить план
Это первый этап работы и самый главный. Лишь при наличии точной схемы можно добиться комфортных условий, иначе эффективность работы системы окажется неудовлетворительной, а обитатели дома будут испытывать серьёзные неудобства.
При создании плана установки системы вентиляции учитываются такие моменты, как:
- площадь каждого помещения в доме;
- нормативные показатели воздухообмена;
- вид и особенности оборудования;
- число людей, проживающих в доме.
Теперь подробнее о составлении плана. Сначала о том, какие нормы обмена воздуха существуют в настоящее время. Общие показатели для дома составляют примерно 3 до 5 м3 воздуха на 1 м2 площади. Это касается основных жилых помещений, не учитывая балконов. Также сюда не входят кухни и санузлы (для них расчёты производятся отдельно).
Для спальных и гостиных комнат минимальные показатели составляют от 30 м3 на одного человека. Для кухонных помещений, в которых установлена газовая плита, они несколько выше — не менее 60 м3, а в кухнях с электрической плитой — 50 м3. Во время приготовления пищи показатель обмена воздуха должен составлять около 180 м3. Что касается санузлов, то для совмещённых норматив требует около 50 м3, для раздельных — не менее 25 м3. Подсобные помещения — гардеробные, кладовки и др. требуется обеспечить воздухообменом не ниже 15 м3.
Составление плана установки системы вентиляции — ответственный процесс. Владельцам дома рекомендуется доверить это профессиональным специалистам, которые начертят необходимую схему и создадут подходящий проект.
Обустроить саму вентиляцию
Основным этапом процесса создания и оборудования системы вентиляции является установка воздуховодов. В качестве этого оборудования используются специальные трубы. Они могут быть изготовлены из таких материалов как различные металлы и сплавы, полимеры или пластик.
Существует два типа воздуховодов, отличающихся друг от друга по конструкции:
- Первый из них — это внешний. Он представляет собой короба, которые могут быть подвесными или приставными и устанавливаются под потолком или на стене. Именно их чаще используют в быту.
- Второй тип воздуховодов — встроенные вентиляционные шахты, которые должны быть вмонтированы в стены ещё в процессе постройки здания.
Проектировщики рекомендуют использовать для деревянных домов трубы из пластика с гладкими внутренними стенками, имеющие круглое сечение (15-20 см в диаметре)
Важно, чтобы в местах стыков они не сужались. Если же без этого не получается смонтировать трубы, то сужение должно быть не резким, а как можно более плавным
Количество поворотов и изгибов следует непременно свести к минимуму. Такое оборудование удобно монтировать, оно хорошо проводит потоки воздуха. С наружной стороны на вентиляционных каналах должна быть установлена декоративная решётка для улучшения эстетического вида постройки.
Возможно, владелец дома намерен установить лишь вытяжку. Для этого достаточно одного воздуховода. А вот при установке приточно-вытяжной системы их потребуется два (в обязательном порядке) — один необходим для вывода отработанного воздуха из помещения, а второй — для доступа свежего воздуха из атмосферы. Возможно также установить воздуховоды в каждом из помещений дома.
Проверить работоспособность системы
Это следующий этап в обустройстве вентиляционной системы. Для этой цели необходимо использовать специальный прибор, при помощи которого производится измерение скорости движения воздуха — анемометр. Он точно покажет, как движется воздух в системе. Можно также попытаться сделать это домашними средствами — взять лист бумаги и поднести его к наружному отверстию вытяжки. Если в ней имеется тяга, то будет заметно, как он словно бы «потянется» в отверстие. Не рекомендуется применять для проверки зажигалки, свечи или спички — это может стать причиной возгорания.
Работу системы вентиляции следует периодически проверять
Важно следить, собирается ли на оконных стёклах конденсат и не появляется ли на стенах сырость и плесень. Если это имеет место, значит воздухообмен в помещении не соответствует нормативам
Горизонтальная вентиляция. Естественная вентиляция: описание, задачи и разновидности
Основополагающим фактором здоровья и комфортного микроклимата для человека является естественная вентиляция помещения, в котором он живёт и работает.
Находясь в здании, люди непрерывно подвергаются воздействию негативных условий: повышенная концентрация едких веществ, источаемых строительными и отделочными материалами; в процессе дыхания кислород превращается в углекислоту; образование продуктов горения от газовых приборов; пыль и шерсть животных содержат аллергены; некоторые комнатные растения выделяют ядовитые вещества.
Вентиляция препятствует образованию опасной концентрации вредных веществ в помещении.
Принцип работы и разновидности
Для начала необходимо разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

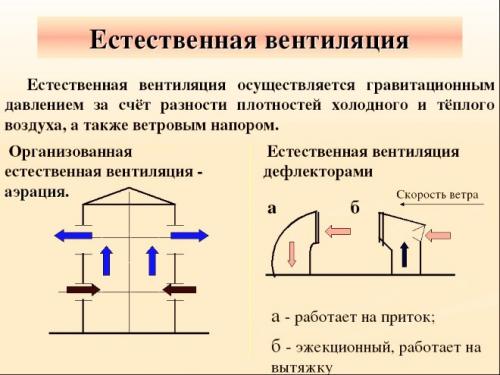

Естественная вентиляция представляет собой систему, эксплуатация которой не подразумевает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).
Чтобы изучить устройство и принцип действия естественной вентиляции необходимо вспомнить законы физики. Воздух на улице и в помещениях имеет, как правило, разные значения температуры и атмосферного давления. Через фрамугу окна или воздуховод, расположенный в стене, более плотный прохладный воздух проникает внутрь здания, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.
Естественная вентиляция подразделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели здания. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенах и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенах и перекрытиях дома монтируют систему пластиковых или металлических каналов для притока свежего воздуха.
Факторы, влияющие на скорость и объём воздушного потока
Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.
Перечень составных элементов, участвующих в естественном воздухообмене:
- Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
- Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
- Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
- Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.
Выводы и полезное видео по теме
Установка вентилятора в стену каркасного дома:
https://youtube.com/watch?v=28bYHgZQSsg%2520
Элементы вентиляции в строящемся доме – личный опыт:
https://youtube.com/watch?v=QZ8EZEaxWvU%2520
Видеоинструкция по монтажу приточного клапана:
https://youtube.com/watch?v=6bJJd2REPRw%2520
Недостаточная циркуляция воздуха вызывает множество проблем: простудные заболевания, быструю порчу продуктов, неприятные застоявшиеся запахи. Улучшить воздухообмен можно с помощью простых решений, представленных выше. Несколько часов труда, и атмосфера в доме станет намного теплее и уютнее!
Если вас интересуют строительные требования, загляните в СНиП 41-01-2003, а подробнее о вентиляторах можно узнать из ГОСТ 11442-90.
Остались вопросы, нашли недочеты или можете дополнить наш материал ценными сведениями по обустройству вентиляции в дачном домике? Пишите свои комментарии – форма для связи расположена под статьей.
